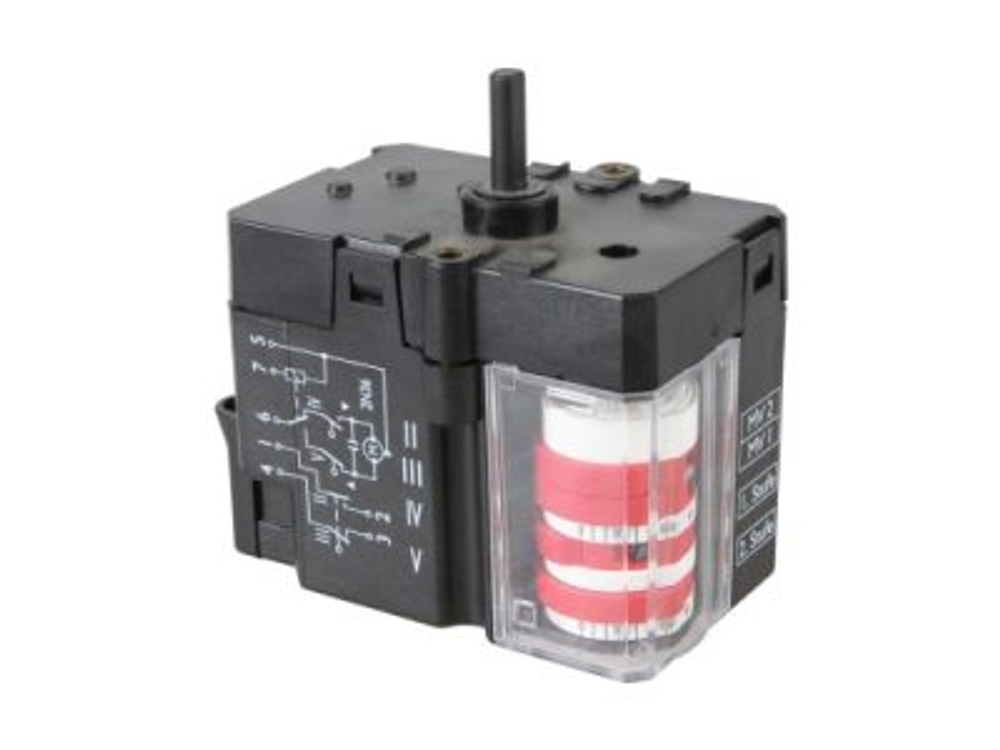

Сервопривод Berger Lahr / Schneider Electric STA13 B0.36/8 3N30 L арт. 2480074 — реверсивный электропривод воздушной заслонки для горелок CIB Unigas

Реверсивный электропривод (сервопривод) воздушной заслонки Berger Lahr / Schneider Electric STA13 B0.36/8 3N30 L, артикулы 2480074 и 2480074-CU — это компактное и надёжное исполнительное устройство, предназначенное для автоматического позиционирования воздушных заслонок в горелочных устройствах малой и средней мощности, работающих на газе или жидком топливе. Модель Schneider Electric STA13 B0.36/8 3N30 L адаптирована для горелок CIB Unigas и обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю, компактному корпусу из ударопрочного и термостойкого пластика и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку.

Технические характеристики Berger Lahr / Schneider Electric STA13 B0.36/8 3N30 L

• Оригинальные артикулы: 2480074, 2480074-CU.
• Производитель: Berger Lahr / Schneider Electric.
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-230 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 6 ВА (6 Вт).
• Номинальный крутящий момент: 1 Н·м.
• Время поворота на 90°: 5 секунд.
• Рабочий угол поворота вала: до 90°.
• Направление вращения вала: против часовой стрелки (левое).
• Количество концевых (ограничительных) переключателей: 2.
• Количество вспомогательных переключателей: 2.
• Степень защиты: IP40 (по DIN EN 60529).
• Диаметр выходного вала: согласно варианту исполнения.
• Материал корпуса: ударопрочный и термостойкий пластик с прозрачной откидной крышкой.
• Материал вала: металлический шток.
• Тип двигателя: синхронный, реверсивный, с самоблокировкой.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой постоянного действия, не требует регулярного обслуживания.
• Тип соединений: винтовые клеммы.
• Индикация положения: внутренняя и внешняя.
• Рабочая температура окружающей среды: от 0 до +60 °C.
• Габариты (Д×Ш×В): 6,8×5,2×8,4 см.
• Вес: 0,6 кг.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 6 месяцев.
• Страна происхождения: Италия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения STA13 B0.36/8 3N30 L

• STA — серия: реверсивные электроприводы для управления воздушными и газовыми заслонками горелок.
• 13 — время поворота на 90° в секундах (13 секунд для базовой версии, для данной модификации — 5 секунд).
• B0.36/8 — код исполнения (мощность/крутящий момент).
• 3N30 — код исполнения (напряжение/частота).
• L — направление вращения вала: против часовой стрелки (Links).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Berger Lahr / Schneider Electric (оригинальные артикулы): 2480074, 2480074-CU.
• Артикул в каталоге ANKAS (Россия, Казахстан): 9458.
• Артикул в каталоге Teploport: 44600367230.
• Аналог с вращением по часовой стрелке (R): STA13 B0.36/8 3N30 R.
• Совместимость с горелками CIB Unigas (оригинальная установка на заводе): широко применяется в горелках CIB Unigas.
• Совместимость с горелками других брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электропривода: STA13 B0.36/8 3N30 L представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя с самоблокировкой, зубчатого редуктора с необслуживаемой смазкой постоянного действия, 2 концевых (ограничительных) переключателей и 2 вспомогательных переключателей, смонтированных в ударопрочном и термостойком пластиковом корпусе с прозрачной откидной крышкой. Редуктор оснащён механизмом ручной настройки кулачков, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя и внешняя индикация положения заслонки. Конструкция не подготовлена к установке потенциометра.
• Принцип действия: Управление положением воздушной заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 1-проводным, 2-проводным управлением или 3-позиционным регулятором (P-PI, PID-регуляторами). Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Вспомогательные переключатели используются для управления промежуточными положениями (например, положение розжига, положение малой нагрузки, положение большой нагрузки). Регулировка кулачков выполняется с помощью отвертки (ослаблением или натяжением винта).
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Прозрачная откидная крышка позволяет визуально контролировать состояние регулировочных элементов.

Особенности конструкции и преимущества

• Адаптирован для горелок CIB Unigas: Модель STA13 B0.36/8 3N30 L разработана специально для горелок CIB Unigas и является оригинальной заводской запчастью.
• Высокая надёжность и долговечность: Корпус из ударопрочного и термостойкого пластика с прозрачной откидной крышкой и классом защиты IP40 обеспечивает устойчивость к пыли и механическим воздействиям, позволяя эксплуатировать электропривод в условиях котельных и промышленных помещений.
• Точное позиционирование с помощью легко настраиваемых переключателей: Наличие 2 концевых и 2 вспомогательных переключателей позволяет точно настраивать положения воздушной заслонки для различных режимов работы горелки (полностью закрыто, положение розжига, малая нагрузка, большая нагрузка). Кулачки и шкала с градуировкой упрощают процесс настройки.
• Необслуживаемый редуктор с механизмом ручной настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому не требует регулярного технического обслуживания. Механизм ручной настройки кулачков позволяет вручную перемещать заслонку при отключённом питании.
• Энергосбережение (малое потребление 6 ВА): Питание от 220-230 В, 50/60 Гц при потреблении всего 6 ВА делает эксплуатацию экономичной, снижая конечные затраты на электроэнергию.
• Быстродействие (5 секунд на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка).
• Широкий диапазон рабочих температур: Стабильная работа при температурах от 0 до +60 °C позволяет устанавливать электропривод в неотапливаемых котельных.
• Универсальность монтажа и простота электроподключения: Электропривод может монтироваться в любом положении, что упрощает интеграцию в систему управления горелкой. Подключение осуществляется через винтовые клеммы.
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя и внешняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Защита электродвигателя от блокировки: Электронная схема защиты предотвращает выход двигателя из строя при заклинивании заслонки, что значительно повышает ресурс устройства и безопасность эксплуатации.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LOA, LMO, LME, LFL, LFS и др.), совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором, а также с P-PI или PID-регуляторами (например, RWF5).
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию регулярного обслуживания, электропривод практически не требует внимания на протяжении всего срока службы.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Корпус из самозатухающих материалов не поддерживает горение.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: CIB Unigas (оригинальная OEM-установка под артикулом 2480074), Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей.

Совместимость с системами управления

Сервопривод STA13 B0.36/8 3N30 L совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LOA, LMO, LME, LFL, LFS, а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с 1-проводным, 2-проводным управлением или 3-позиционными регуляторами.
• Применяется в горелках CIB Unigas, где является оригинальной заводской запчастью, а также в горелках других брендов при проверке совместимости.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP40 достигается при использовании соответствующих уплотнителей и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммы. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка концевых и вспомогательных переключателей: Перед вводом в эксплуатацию необходимо настроить концевые переключатели (крайние положения — полностью открыто и полностью закрыто) и вспомогательные переключатели (промежуточные положения — розжиг, малая нагрузка, большая нагрузка). Настройка выполняется путём вращения соответствующих кулачков с помощью отвёртки (ослаблением или натяжением винта). После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале.
• Проверка направления вращения и плавности хода: Направление вращения вала для модели STA13 B0.36/8 3N30 L — против часовой стрелки (левое). При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Berger Lahr / Schneider Electric (арт. 2480074 или 2480074-CU) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от 0 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках CIB Unigas и других брендов: Модель STA13 B0.36/8 3N30 L имеет OEM-артикул 2480074 и является оригинальной заводской запчастью для горелок CIB Unigas. При замене в горелках других брендов (Riello, Weishaupt, Elco, Oilon и др.) сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Berger Lahr / Schneider Electric. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываются отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
