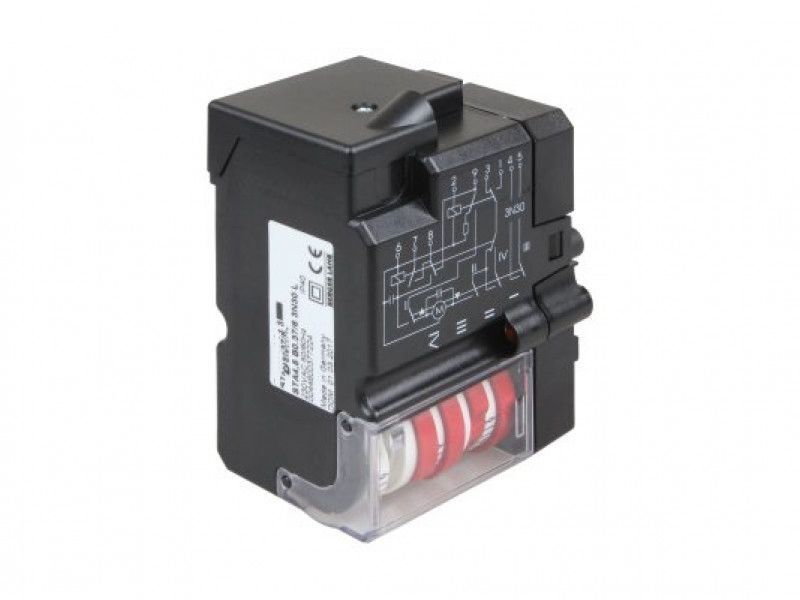

Сервопривод Berger Lahr / Schneider Electric STA4,5 B0.37/6 3N30 L арт. 2480057 — реверсивный электропривод воздушной заслонки для горелок малой и средней мощности

Реверсивный электропривод (сервопривод) Berger Lahr / Schneider Electric STA4,5 B0.37/6 3N30 L, артикулы 2480057, 65325269 и 2480057-CU — это компактное и надёжное исполнительное устройство, предназначенное для автоматического позиционирования воздушных заслонок в горелочных устройствах малой и средней мощности, работающих на газе или жидком топливе. Модель Berger Lahr STA4,5 B0.37/6 3N30 L обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря синхронному реверсивному электродвигателю, компактному корпусу из ударопрочного пластика и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку. Устройство совместимо с горелками таких брендов, как Cib Unigas, Elco, Ecoflam, Weishaupt, Baltur, Giersch, Cuenod и других ведущих производителей.

Технические характеристики Berger Lahr / Schneider Electric STA4,5 B0.37/6 3N30 L

• Оригинальные артикулы: 2480057, 65325269, 2480057-CU.
• Производитель: Berger Lahr / Schneider Electric.
• Тип привода: электромеханический, реверсивный.
• Напряжение питания: 220-230 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: 5,5 ВА (5,5 Вт).
• Номинальный крутящий момент: 0,8 Н·м.
• Время поворота на 90°: 4,5 секунды.
• Рабочий угол поворота вала: до 90°.
• Направление вращения вала: против часовой стрелки (L).
• Степень защиты: IP40.
• Материал корпуса: ударопрочный и термостойкий пластик с прозрачной крышкой.
• Тип двигателя: синхронный, реверсивный.
• Защита электродвигателя: от блокирования (электронная).
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания.
• Регулировка: ручная, с помощью кулачковых шайб.
• Индикация положения: внутренняя и внешняя.
• Вес: 0,2 кг.
• Габариты (Д×Ш×В): 9×5,2×8,4 см.
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения STA4,5 B0.37/6 3N30 L

• STA — серия: реверсивные электроприводы для управления воздушными заслонками горелок.
• 4,5 — время поворота на 90° в секундах.
• B0.37/6 — код исполнения (мощность/крутящий момент).
• 3N30 — код исполнения (напряжение/частота).
• L — направление вращения вала: против часовой стрелки (Links).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Berger Lahr / Schneider Electric (оригинальные артикулы): 2480057, 65325269, 2480057-CU.
• Аналог с вращением по часовой стрелке (R): STA4,5 B0.37/6 3N30 R (арт. 13007919).
• Совместимость с горелками Cib Unigas (оригинальная установка на заводе): широко применяется в горелках Cib Unigas.
• Совместимость с горелками других брендов (при проверке совместимости): Elco, Ecoflam, Weishaupt, Baltur, Giersch, Cuenod.

Устройство и принцип работы

• Конструкция электропривода: STA4,5 B0.37/6 3N30 L представляет собой электромеханическое исполнительное устройство, состоящее из синхронного реверсивного электродвигателя с защитой от блокировки, зубчатого редуктора с необслуживаемой смазкой длительного действия, регулируемых кулачковых шайб, смонтированных в компактном ударопрочном пластиковом корпусе с прозрачной крышкой и металлическим штоком. Редуктор оснащён механизмом ручного отключения, что позволяет вручную перемещать заслонку при отключённом питании. Предусмотрена внутренняя и внешняя индикация положения заслонки.
• Принцип действия: Управление положением воздушной заслонки осуществляется путём подачи напряжения на одну из двух обмоток электродвигателя для вращения в прямом или обратном направлении. Процесс регулирования происходит при помощи топочного автомата (менеджера горения) или в соединении с 1-проводным, 2-проводным управлением или 3-позиционным регулятором. Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачковых шайб в пределах рабочего диапазона переключателей. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Для настройки требуется повернуть винт внутри кулачка; для упрощения регулировки предусмотрены кольца со шкалами. Сервопривод поставляется с заводскими установками.
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, рассчитанной на весь срок эксплуатации, поэтому в техническом обслуживании не нуждается. Точки переключения задаются при помощи настраиваемых кулачков в пределах рабочего диапазона переключателей. Прозрачная крышка позволяет визуально контролировать состояние регулировочных элементов.

Особенности конструкции и преимущества

• Высокая надёжность и долговечность: Корпус из ударопрочного и термостойкого пластика со степенью защиты IP40 обеспечивает устойчивость к пыли и механическим воздействиям, позволяя эксплуатировать электропривод в условиях котельных и промышленных помещений.
• Точное позиционирование с помощью легко настраиваемых кулачковых шайб: Ручная фиксированная настройка и управление электромотором с помощью реле обеспечивают точное позиционирование заслонки для различных режимов работы горелки.
• Необслуживаемый редуктор: Зубчатый механизм обработан смазкой постоянного действия, поэтому не требует регулярного технического обслуживания на протяжении всего срока службы.
• Энергосбережение (малое потребление 5,5 ВА): Питание от 230 В, 50/60 Гц при потреблении всего 5,5 ВА делает эксплуатацию экономичной.
• Быстродействие (4,5 секунды на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка). На скорость вращения не влияет нагрузка или скачки в сети.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать электропривод в неотапливаемых котельных и на открытых производственных площадках.
• Универсальность монтажа: Электропривод может монтироваться в произвольном положении, что упрощает интеграцию в систему управления горелкой.
• Встроенная индикация положения заслонки: На корпусе предусмотрена внутренняя и внешняя стрелочная индикация положения, что упрощает визуальный контроль состояния заслонки при настройке и эксплуатации.
• Автоматическое закрытие при выключении: В случае выключения горелки сервопривод переводит заслонку в закрытое положение, что способствует снижению потерь на охлаждение.
• Совместимость с большинством типов контроллеров: Электропривод может работать под управлением топочного автомата (LOA, LMO, LME, LFL, LFS и др.), совместно с 1-проводным, 2-проводным управлением или 3-позиционным регулятором.
• Гибкость и нетребовательность в обслуживании: Благодаря смазке постоянного действия и отсутствию регулярного обслуживания, электропривод практически не требует внимания на протяжении всего срока службы.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Корпус из самозатухающих материалов не поддерживает горение.

Области применения

• Промышленные и коммунальные котельные с газовыми, жидкотопливными и комбинированными горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Cib Unigas, Elco, Ecoflam, Weishaupt, Baltur, Giersch, Cuenod и других ведущих производителей (при проверке совместимости).

Совместимость с системами управления

Сервопривод STA4,5 B0.37/6 3N30 L совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LOA, LMO, LME, LFL, LFS, а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с 3-позиционными регуляторами (двухпроводное или трёхпроводное управление).
• Применяется в горелках Cib Unigas, где является оригинальной заводской запчастью, а также в горелках других брендов при проверке совместимости.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Электропривод крепится непосредственно на ось воздушной заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP40 достигается при правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и электропривод. Используются винтовые клеммы. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали, если это требуется схемой управления.
• Настройка кулачковых шайб: Перед вводом в эксплуатацию необходимо настроить положения заслонки для различных режимов работы горелки. Настройка выполняется путём вращения винтов внутри кулачков. Для упрощения регулировки предусмотрены кольца со шкалами. После настройки убедитесь, что все винты крепления кулачков надёжно затянуты. Текущее положение заслонки контролируется по встроенной стрелочной шкале.
• Проверка направления вращения и плавности хода: Направление вращения вала для модели STA4,5 B0.37/6 3N30 L — против часовой стрелки. При подаче управляющего сигнала на открытие вал привода должен вращаться плавно, без заеданий и рывков. При отсутствии механических препятствий и корректном управлении привод должен отрабатывать заданные положения в соответствии с настройками кулачков.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и необслуживаемой конструкции, электропривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала, отсутствие посторонних шумов при работе. При выходе из строя электропривода рекомендуется замена на новое оригинальное устройство Berger Lahr / Schneider Electric (арт. 2480057, 65325269 или 2480057-CU) или проверенный совместимый аналог. Ремонт электропривода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение на горелках Cib Unigas, Elco, Ecoflam и других брендов: Модель STA4,5 B0.37/6 3N30 L имеет OEM-артикулы 2480057, 65325269 и 2480057-CU и является оригинальной заводской запчастью для горелок Cib Unigas. Широко применяется также на горелках Elco, Ecoflam, Weishaupt, Baltur, Giersch, Cuenod. При замене в горелках других брендов сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Berger Lahr / Schneider Electric. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
