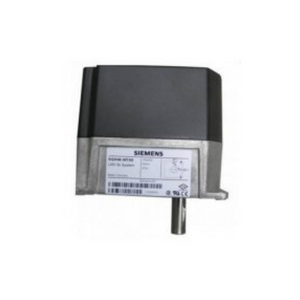

Сервопривод Riello SQM33.519A9 (3013931) — шаговый электропривод воздушной заслонки для горелок Riello

Шаговый сервопривод Riello SQM33.519A9, артикулы 3013931 и SQM33.519A9 — это высокоточное исполнительное устройство с шаговым двигателем, предназначенное для автоматического позиционирования воздушных заслонок в горелочных устройствах малой и средней мощности. Модель Riello SQM33.519A9 разработана специально для горелок Riello и обеспечивает точное управление подачей воздуха для формирования оптимальной топливно-воздушной смеси, что напрямую влияет на эффективность сгорания топлива, КПД котельной установки и снижение выбросов вредных веществ. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря шаговому двигателю, компактному корпусу из литого алюминия с ударопрочной пластиковой крышкой и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха на горелку.

Технические характеристики Riello SQM33.519A9

• Оригинальные артикулы: SQM33.519A9, 3013931.
• Производитель: Siemens (Германия) для Riello (Италия).
• Тип привода: электромеханический, шаговый, реверсивный.
• Напряжение питания: 24 В DC.
• Потребляемая мощность: 10 Вт (10 ВА).
• Номинальный крутящий момент: 3 Н·м.
• Время поворота на 90°: 5 секунд.
• Рабочий угол поворота вала: от 0° до 90°.
• Степень защиты: IP54 (по DIN EN 60529).
• Вид заслонки: воздух.
• Материал корпуса: литой алюминиевый сплав с кожухом из термостойкого ударопрочного пластика.
• Материал вала: износостойкая сталь.
• Тип двигателя: шаговый, реверсивный, с защитой от блокировки.
• Тип редуктора: зубчатый, со смазкой длительного действия, не требует регулярного обслуживания.
• Длина кабеля: 1200 мм (1,2 м).
• Тип соединения: штекерный разъем.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Относительная влажность: не более 95% (без образования конденсата).
• Ресурс: 250 000 полных циклов.
• Вес нетто: 0,7-0,8 кг.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 6 месяцев.
• Страна происхождения: Германия (Siemens).
• Товарный код ТН ВЭД: 85011010.

Расшифровка обозначения SQM33.519A9

• SQM — серия: шаговые электроприводы для управления воздушными, газовыми заслонками и клапанами горелок.
• 33 — типоразмер: привод для горелок малой и средней мощности.
• 519 — код исполнения: время поворота 5 секунд на 90°, крутящий момент 3 Н·м.
• A9 — версия: напряжение питания 24 В DC, стандартная комплектация.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM33.519A9.
• Riello (OEM-артикулы): 3013931.
• Артикул в каталоге ANKAS (Россия, Казахстан): 14788, 65062.
• Совместимость с горелками Riello (оригинальная установка на заводе): широко применяется в горелках Riello малой и средней мощности.
• Совместимость с горелками других брендов (при проверке совместимости): Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

• Конструкция электропривода: SQM33.519A9 представляет собой электромеханическое исполнительное устройство, состоящее из шагового реверсивного электродвигателя с защитой от блокировки, зубчатого редуктора с необслуживаемой смазкой длительного действия, смонтированных в корпусе из литого алюминиевого сплава с кожухом из термостойкого ударопрочного пластика со степенью защиты IP54. Зубчатая передача и подшипниковая опора обработаны смазкой постоянного действия и не нуждаются в дополнительном обслуживании. Привод поставляется в комплекте с соединительным кабелем длиной 1200 мм и штекером. Предусмотрена внутренняя индикация положения заслонки, а также возможность установки потенциометра (опционально).
• Принцип действия: Управление положением воздушной заслонки осуществляется шаговым двигателем, работающим под управлением автомата горения или электронного контроллера, на котором устанавливаются параметры газо-воздушной смеси. Взаимосвязь по управлению и позиционированию происходит через общий кабель длиной 1200 мм, который также используется для электропитания. С помощью основного устройства (автоматики горелки или контроллера) определяются рабочие характеристики: направление вращения, предельные позиции, время работы. Процесс регулирования происходит при помощи менеджера горения, который формирует требуемое соотношение топливо/воздух для получения максимальной теплоотдачи от сгорания смеси. Точки переключения (положения заслонки) задаются при помощи настраиваемых кулачковых дисков в пределах рабочего диапазона. Встроенные концевые переключатели контролируют крайние положения (полностью открыто / полностью закрыто). Параметры угла открытия задаются автоматикой горелки, которая определяет оптимальный состав топливовоздушной смеси.
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Направление вращения и другие параметры задаются программно через автоматику горелки или контроллер. Легкая настройка концевых и вспомогательных переключателей.

Особенности конструкции и преимущества

• Адаптирован для горелок Riello: Модель SQM33.519A9 разработана специально для горелок Riello малой и средней мощности и является оригинальной заводской запчастью.
• Шаговый двигатель: Обеспечивает высокую точность позиционирования, плавность хода и возможность программирования параметров работы.
• Высокая точность регулирования: Минимальный зазор зубчатой передачи и точное управление от автоматики горелки гарантируют оптимальное соотношение топливо/воздух для достижения максимальной эффективности сгорания.
• Усиленная конструкция и высокая надёжность: Корпус из литого алюминия с кожухом из термостойкого ударопрочного пластика и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать сервопривод в сложных условиях котельных и промышленных помещений.
• Быстродействие (5 секунд на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка).
• Низкое энергопотребление (10 Вт): Питание 24 В DC и потребляемая мощность всего 10 Вт делают эксплуатацию экономичной и безопасной.
• Нетребовательность в обслуживании: Зубчатая передача обработана смазкой постоянного действия, что исключает необходимость регулярной смазки и технического обслуживания на протяжении всего срока службы.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать сервопривод в неотапливаемых котельных и на открытых производственных площадках.
• Универсальность монтажа (произвольное положение): Сервопривод может монтироваться на горизонтальных и вертикальных участках в любом положении, что упрощает интеграцию в газовую рампу горелки.
• Возможность установки потенциометра для обратной связи: Предусмотрена возможность установки потенциометра для дистанционной индикации положения заслонки и организации обратной связи по положению с системой управления (опционально).
• Высокий ресурс: 250 000 полных циклов.
• Безопасность: Питание 24 В DC с безопасной изоляцией от сетевого напряжения повышает безопасность обслуживания и эксплуатации.
• Комплектация: Поставляется с соединительным кабелем длиной 1200 мм и штекером, что упрощает монтаж.
• Надежная работа независимо от колебаний напряжения или нагрузки: Устройство обеспечивает стабильную работу независимо от изменений напряжения или нагрузки, что гарантирует точное и плавное перемещение заслонки даже при нестабильном электропитании.

Области применения

• Промышленные и коммунальные котельные с газовыми горелками малой и средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки малой и средней мощности.
• Газовые рампы промышленных горелок — управление подачей воздуха для оптимального сжигания топлива.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и воздухонагреватели.
• Горелки брендов: Riello (оригинальная OEM-установка), Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli и других ведущих производителей (при проверке совместимости).

Совместимость с системами управления

Сервопривод SQM33.519A9 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LOA, LMO, LME, LFL, LFS, а также с топочными автоматами других производителей (при соответствии выходных сигналов).
• Подходит для работы с 1-проводным, 2-проводным управлением или 3-позиционными регуляторами.
• При установке потенциометра обратной связи совместим с системами управления, использующими обратную связь по положению для P-регулирования, подчинённого управления или удалённого позиционирования.
• Применяется в горелках Riello, где является оригинальной заводской запчастью, а также в горелках других брендов при проверке совместимости.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Сервопривод крепится непосредственно на ось воздушной заслонки горелки с помощью муфты. Допускается любое монтажное положение. Класс защиты IP54 достигается при правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и сервопривод. Питание осуществляется через кабель длиной 1200 мм со штекерным разъемом. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения полярности (24 В DC).
• Настройка: Параметры работы сервопривода (направление вращения, предельные позиции) задаются программно через автоматику горелки или контроллер. Настройка должна выполняться квалифицированным специалистом при вводе горелки в эксплуатацию.
• Проверка плавности хода и отсутствия заклинивания: Перед запуском горелки вручную проверьте, что заслонка вращается плавно по всей траектории от 0° до 90° без заеданий и люфта. При наличии механических препятствий устраните их до подачи питания.
• Обслуживание и диагностика: Благодаря смазке постоянного действия сервопривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, отсутствие посторонних шумов при работе и точность позиционирования. При выходе из строя сервопривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM33.519A9) или проверенный совместимый аналог (например, 3013931). Ремонт сервопривода в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -20 до +60 °C не допускается. При использовании сжиженного газа и на открытых площадках в холодное время года следите, чтобы температура не опускалась ниже нижнего предела во избежание загустения смазки и затруднения вращения механизма.
• Условия хранения: Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы. Сервопривод содержит компоненты, чувствительные к электростатическому разряду (ESD), поэтому при работе с ним необходимо соблюдать меры предосторожности.
• Применение на горелках Riello: Модель SQM33.519A9 имеет OEM-артикул 3013931 и является оригинальной заводской запчастью для горелок Riello. При замене в горелках других брендов сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens и Riello. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели, потенциометры и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
