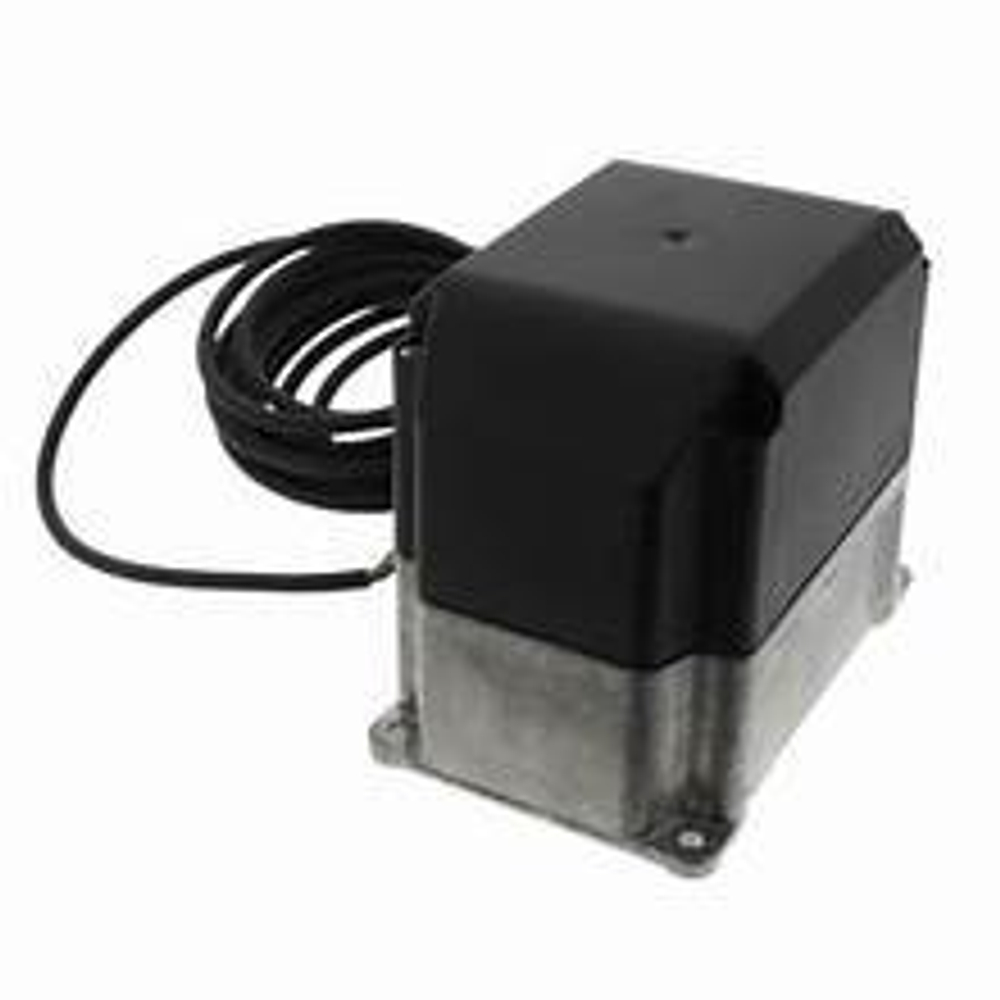

Сервопривод Siemens SQM33.510A9 — шаговый электропривод для воздушных и газовых заслонок горелок с системой управления LMV2/LMV3

Шаговый сервопривод Siemens SQM33.510A9,(альтернатива ИП Волынская Н.Г.) артикул BPZ:SQM33.510A9 — это высокоточное исполнительное устройство с шаговым двигателем, предназначенное для автоматического позиционирования воздушных, газовых заслонок и регулирующих клапанов жидкого топлива в горелочных устройствах средней мощности. Модель Siemens SQM33.510A9 разработана специально для интеграции с системами управления LMV2 и LMV3 (включая LMV27 и LMV37) и обеспечивает точное параллельное позиционирование, необходимое для оптимального управления соотношением топливо-воздух. Данный привод широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря шаговому двигателю, компактному корпусу из литого алюминия с ударопрочной пластиковой крышкой и простоте настройки, сервопривод обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха и топлива.

Технические характеристики Siemens SQM33.510A9

• Оригинальные артикулы Siemens: SQM33.510A9, BPZ:SQM33.510A9.
• Тип привода: электромеханический, шаговый, реверсивный.
• Напряжение питания: 24 В AC/DC ±20%.
• Потребляемая мощность: 7,5 ВА.
• Номинальный крутящий момент: 3 Н·м.
• Время поворота на 90°: 5 секунд.
• Рабочий угол поворота вала: от 0° до 90°.
• Диаметр и форма вала: 10 мм, исполнение «D» (D-образный вал).
• Степень защиты: IP54 (по EN 60 529-1).
• Класс безопасности: 2 по EN 60 730, части 1 и 2-14.
• Продолжительность включения (ED): 50%, макс. 3 мин. непрерывно.
• Тип обратной связи: оптическая, без механического износа.
• Длина кабеля: 3 м.
• Тип соединения: штекерные разъемы.
• Материал корпуса: литой алюминий (основание), ударопрочный термопластик (крышка).
• Материал вала: сталь.
• Тип редуктора: цилиндрический, из стали и пластмассы, с небольшим зазором, со смазкой пролонгированного действия, не требует обслуживания.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Относительная влажность: не более 95% (без образования конденсата).
• Вес нетто: 1,4 кг.
• Ресурс: 250 000 полных циклов (закрыто-открыто-закрыто).
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85011010.
• Группа продукта: QBA7.
• Ценовая группа: H5GA.

Расшифровка обозначения SQM33.510A9

• SQM — серия: шаговые электроприводы для управления воздушными, газовыми заслонками и клапанами горелок.
• 33 — типоразмер: привод для горелок средней мощности с крутящим моментом до 3 Н·м.
• 510 — код исполнения: время поворота 5 секунд на 90°, вал 10 мм «D», кабель 3 м.
• A9 — версия: напряжение питания 24 В AC/DC, оптическая обратная связь.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого сервопривода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SQM33.510A9, BPZ:SQM33.510A9.
• Артикул в каталоге ANKAS (Россия, Казахстан): 11480.
• Аналог с временем поворота 15 секунд: SQM33.511A9.
• Совместимые контроллеры (системы управления): LMV2... базовый блок, LMV3... базовый блок (LMV27, LMV37).
• Совместимость с горелками брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas и других, использующих систему управления LMV2/LMV3.

Устройство и принцип работы

• Конструкция сервопривода: SQM33.510A9 представляет собой электромеханическое исполнительное устройство, состоящее из шагового двигателя, зубчатой передачи с минимальным зазором, выходного вала 10 мм «D», смонтированных в корпусе из литого алюминия с крышкой из ударопрочного термопластика. Зубчатая передача и подшипниковая опора обработаны смазкой пролонгированного действия и не нуждаются в дополнительном обслуживании.
• Принцип действия: Управление положением воздушной или газовой заслонки осуществляется шаговым двигателем, работающим под управлением контроллера LMV2 или LMV3. Взаимосвязь по управлению и позиционированию происходит через общий кабель длиной 3 м, который также используется для электропитания. С помощью основного устройства (контроллера LMV2/LMV3) определяются рабочие характеристики: направление вращения, предельные позиции, время работы. Процесс регулирования происходит при помощи менеджера горения (LMV2/LMV3), который формирует требуемое соотношение топливо/воздух для получения максимальной теплоотдачи от сгорания смеси.
• Необслуживаемая конструкция и простота настройки: Зубчатый механизм обработан смазкой постоянного действия, поэтому в техническом обслуживании не нуждается. Направление вращения и другие параметры задаются программно через контроллер LMV2/LMV3.

Особенности конструкции и преимущества

• Шаговый двигатель с оптической обратной связью: Обеспечивает высокую точность позиционирования, плавность хода и возможность программирования параметров работы. Оптическая система обратной связи исключает механический износ и повышает надёжность.
• Высокая точность регулирования: Минимальный зазор зубчатой передачи и точное управление от контроллера LMV2/LMV3 гарантируют оптимальное соотношение топливо/воздух для достижения максимальной эффективности сгорания.
• Усиленная конструкция и высокая надёжность: Корпус из литого алюминия с крышкой из ударопрочного термостойкого пластика и классом защиты IP54 обеспечивает устойчивость к пыли и водяным брызгам, позволяя эксплуатировать сервопривод в сложных условиях котельных и промышленных помещений.
• Быстродействие (5 секунд на 90°): Высокая скорость открытия и закрытия заслонки обеспечивает оперативное изменение режимов работы горелки (розжиг, выход на малую мощность, выход на большую мощность, продувка).
• Низкое энергопотребление (7,5 ВА): Питание 24 В AC/DC и потребляемая мощность всего 7,5 ВА делают эксплуатацию экономичной и безопасной.
• Нетребовательность в обслуживании: Зубчатая передача обработана смазкой постоянного действия, что исключает необходимость регулярной смазки и технического обслуживания на протяжении всего срока службы.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать сервопривод в неотапливаемых котельных и на открытых производственных площадках.
• Универсальность монтажа (произвольное положение): Сервопривод может монтироваться на горизонтальных и вертикальных участках в любом положении, что упрощает интеграцию в газовую рампу горелки.
• Интеграция с LMV2/LMV3: Оптимизирован для работы с контроллерами LMV27 и LMV37, обеспечивая бесшовную интеграцию в системы безрычажного управления.
• Высокий ресурс: 250 000 полных циклов (закрыто-открыто-закрыто) под нагрузкой с номинальным крутящим моментом.
• Безопасность: Питание 24 В с безопасной изоляцией от сетевого напряжения повышает безопасность обслуживания и эксплуатации.

Области применения

• Промышленные и коммунальные котельные с газовыми, жидкотопливными и комбинированными горелками средней мощности.
• Газопоршневые агрегаты (ГПА) и когенерационные установки с системой управления LMV2/LMV3.
• Газовые рампы промышленных горелок — управление подачей воздуха, газа и жидкого топлива для оптимального сжигания.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ с установкой современных контроллеров LMV2/LMV3.
• Сушильные установки, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, Lamborghini, CIB Unigas и других, использующих систему управления LMV2/LMV3 (при проверке совместимости).

Совместимость с системами управления

Сервопривод SQM33.510A9 совместим со следующими системами управления:

• Совместим с контроллерами LMV2 и LMV3 (LMV27, LMV37).
• Управление и питание осуществляются через общий кабель длиной 3 м.
• Направление вращения (по часовой или против часовой стрелки) выбирается через настройки контроллера LMV2/LMV3.
• Применяется в горелках, где является оригинальной заводской запчастью для систем с безрычажным управлением.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании контроллера. Сервопривод крепится непосредственно на ось воздушной, газовой заслонки или клапана с помощью соответствующей муфты. Допускается любое монтажное положение. Класс защиты IP54 достигается только при использовании соответствующих уплотнителей и правильной сборке корпуса.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на контроллер LMV2/LMV3 и сервопривод. Питание и управление осуществляется через общий кабель длиной 3 м со штекерными разъемами. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А.
• Программирование и настройка: Все рабочие параметры сервопривода (направление вращения, предельные позиции) задаются программно через контроллер LMV2/LMV3. Настройка должна выполняться квалифицированным специалистом при вводе горелки в эксплуатацию.
• Проверка плавности хода и отсутствия заклинивания: Перед запуском горелки вручную проверьте, что заслонка или клапан вращаются плавно по всей траектории от 0° до 90° без заеданий и люфта. При наличии механических препятствий устраните их до подачи питания на контроллер.
• Обслуживание и диагностика: Благодаря смазке постоянного действия и оптической обратной связи сервопривод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, отсутствие посторонних шумов при работе и точность позиционирования. При выходе из строя сервопривода рекомендуется замена на новое оригинальное устройство Siemens (арт. SQM33.510A9 или BPZ:SQM33.510A9) или проверенный совместимый аналог. Ремонт сервопривода в полевых условиях не допускается.
• Температурный режим: Эксплуатация вне диапазона от -20 до +60 °C не допускается. При использовании сжиженного газа и на открытых площадках в холодное время года следите, чтобы температура не опускалась ниже нижнего предела во избежание загустения смазки и затруднения вращения механизма.
• Условия хранения: Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы. Сервопривод содержит компоненты, чувствительные к электростатическому разряду (ESD), поэтому при работе с ним необходимо соблюдать меры предосторожности.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Муфты, крепёжные элементы и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
