Потенциометр Siemens ASZ12.803 — одноосный датчик положения для сервоприводов SQM и SQN

Одноосный потенциометр Siemens ASZ12.803, артикул BPZ:ASZ12.803 — это высокоточный датчик положения, предназначенный для обеспечения аналоговой обратной связи по положению в сервоприводах горелочного оборудования. Модель Siemens ASZ12.803 представляет собой потенциометр с проводящим пластиком, который преобразует механическое вращение вала сервопривода в переменное электрическое сопротивление, позволяя системе управления точно определять текущее положение воздушной или газовой заслонки. Данный потенциометр широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования. Благодаря использованию проводящего пластика, компактным размерам и простоте монтажа, потенциометр обеспечивает долговечную и безотказную работу в системах автоматического регулирования подачи воздуха и топлива. Устройство совместимо с сервоприводами Siemens серий SQM1, SQM2, SQM5, SQN3, SQN4, SQN9.

Технические характеристики Siemens ASZ12.803

• Оригинальный артикул Siemens: BPZ:ASZ12.803.
• Альтернативные артикулы: 0077826, 13022645.
• Тип потенциометра: одноосный, проводящий пластик.
• Сопротивление: 1000 Ом.
• Угол поворота: 90°.
• Степень защиты: IP54 (при установке в корпус сервопривода).
• Тип соединения: 3-проводное (потенциометрическая схема).
• Материал резистивного элемента: проводящий пластик.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Относительная влажность: не более 95% (без образования конденсата).
• Вес нетто: 0,042 кг.
• Габариты упаковки: 10×10×10 см.
• Группа продукта: QBA7.
• Ценовая группа: A09.
• Срок службы: не менее 10 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85334090.

Расшифровка обозначения ASZ12.803

• ASZ — серия: вспомогательные потенциометры (датчики положения) для сервоприводов.
• 12 — типоразмер: одноосный потенциометр.
• 803 — код исполнения: сопротивление 1000 Ом, угол поворота 90°.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого потенциометра в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальный артикул): BPZ:ASZ12.803.
• Альтернативные артикулы: 0077826, 13022645.
• Совместимость с сервоприводами Siemens (оригинальная установка на заводе): SQM1..., SQM2..., SQM5..., SQN3..., SQN4..., SQN9...

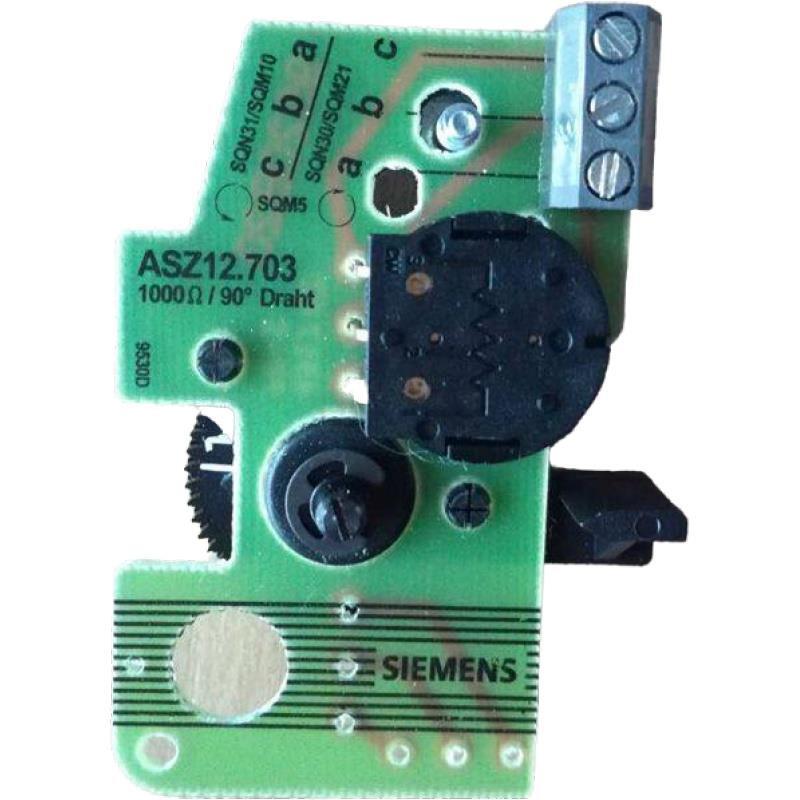

• Аналог с другим углом поворота: ASZ12.703 (90°, 1000 Ом, для SQM1/SQM2).

Устройство и принцип работы

• Конструкция потенциометра: ASZ12.803 представляет собой компактный датчик положения, состоящий из резистивного элемента на основе проводящего пластика, подвижного контакта (щетки), соединённого с валом сервопривода, и трёх выводов для подключения. Резистивный элемент нанесён на диэлектрическую подложку и обеспечивает высокую линейность и стабильность характеристик. Корпус потенциометра выполнен из термостойкого пластика и предназначен для установки непосредственно на сервопривод.
• Принцип действия: При вращении вала сервопривода подвижный контакт перемещается по резистивному элементу, изменяя сопротивление между средним выводом и крайними выводами потенциометра. Изменение сопротивления пропорционально углу поворота вала, что позволяет системе управления (контроллеру или топочному автомату) определять текущее положение заслонки. Потенциометр подключается по трёхпроводной схеме: два крайних вывода подключаются к источнику опорного напряжения (обычно 5 В или 10 В), а средний вывод выдаёт аналоговый сигнал, пропорциональный положению вала.
• Преимущества проводящего пластика: Резистивный элемент из проводящего пластика обеспечивает высокую износостойкость, стабильность сопротивления при изменении температуры и влажности, а также низкий уровень шума при перемещении щетки. Это гарантирует точную и стабильную обратную связь на протяжении всего срока службы.

Особенности конструкции и преимущества

• Высокая точность и стабильность: Использование проводящего пластика в качестве резистивного материала обеспечивает высокую линейность характеристики, минимальный температурный дрейф и низкий уровень шума, что критически важно для точного управления положением заслонок.
• Долговечность и износостойкость: Проводящий пластик обладает высокой устойчивостью к механическому износу, что обеспечивает длительный срок службы потенциометра даже при интенсивной эксплуатации сервопривода.
• Компактные размеры и малый вес: Миниатюрный корпус (вес всего 42 г) позволяет устанавливать потенциометр непосредственно на сервопривод, не увеличивая его габариты.
• Простота монтажа и интеграции: Потенциометр поставляется без кабеля, что позволяет самостоятельно подобрать и проложить провода в соответствии с требованиями конкретной системы управления. Стандартная трёхпроводная схема подключения упрощает интеграцию в существующие системы автоматизации.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -20 до +60 °C позволяет устанавливать потенциометр в неотапливаемых котельных и на открытых производственных площадках.
• Совместимость с широким спектром сервоприводов: Потенциометр ASZ12.803 совместим с сервоприводами Siemens серий SQM1, SQM2, SQM5, SQN3, SQN4, SQN9, что делает его универсальным решением для модернизации и ремонта горелочного оборудования.
• Высокая надёжность: Отсутствие подвижных электрических контактов, кроме щетки, скользящей по резистивному слою, и использование качественных материалов обеспечивает надёжную работу в условиях вибраций и перепадов температур.
• Сертификация и безопасность: Устройство сертифицировано и соответствует международным стандартам качества для компонентов систем автоматизации.

Области применения

• Промышленные и коммунальные котельные с газовыми, мазутными и комбинированными горелками.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — обратная связь по положению воздушных и газовых заслонок.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Сервоприводы Siemens серий SQM1, SQM2, SQM5, SQN3, SQN4, SQN9 (при необходимости дооснащения потенциометром обратной связи).

Совместимость с системами управления

Потенциометр ASZ12.803 совместим с широким спектром систем управления горелками и котлами:

• Совместим с топочными автоматами (менеджерами горения) Siemens серий LOA, LMO, LME, LFL, LFS, LMV2, LMV3, а также с контроллерами других производителей, поддерживающими подключение потенциометрических датчиков (при соответствии выходных сигналов).
• Подходит для работы с аналоговыми входами контроллеров, принимающими сигнал 0-10 В или 4-20 мА (при использовании дополнительного преобразователя).
• Применяется в сервоприводах SQM и SQN, где является оригинальной заводской запчастью для организации обратной связи по положению.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании сервопривода. Потенциометр крепится непосредственно на корпус сервопривода с помощью винтов (входят в комплект поставки сервопривода). Вал потенциометра соединяется с валом сервопривода через специальную муфту или переходник. Убедитесь, что ось потенциометра и вала сервопривода соосны, чтобы избежать перекосов и преждевременного износа.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на сервопривод и систему управления. Используются три провода: два крайних вывода потенциометра подключаются к источнику опорного напряжения (обычно +5 В или +10 В и GND), средний вывод подключается к аналоговому входу контроллера. Рекомендуется использовать экранированный кабель для защиты от электромагнитных помех. Для защиты цепи используйте внешний предохранитель номиналом не более 0,5 А.
• Проверка работоспособности: После установки и подключения потенциометра проверьте изменение сопротивления между средним выводом и крайними выводами при вращении вала сервопривода. Сопротивление должно изменяться плавно и пропорционально углу поворота. При наличии системы управления проверьте соответствие сигнала обратной связи фактическому положению заслонки.
• Обслуживание и диагностика: Потенциометр не требует регулярного технического обслуживания благодаря использованию износостойкого проводящего пластика. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, плавность вращения вала. При выходе из строя потенциометра рекомендуется замена на новое оригинальное устройство Siemens (арт. ASZ12.803 или BPZ:ASZ12.803) или проверенный совместимый аналог. Ремонт потенциометра в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -20 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение с сервоприводами SQM и SQN: Потенциометр ASZ12.803 является оригинальной заводской запчастью для сервоприводов Siemens серий SQM1, SQM2, SQM5, SQN3, SQN4, SQN9. При замене потенциометра в сервоприводах других брендов или моделей сверьтесь с документацией на сервопривод или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, муфты, кабели и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
