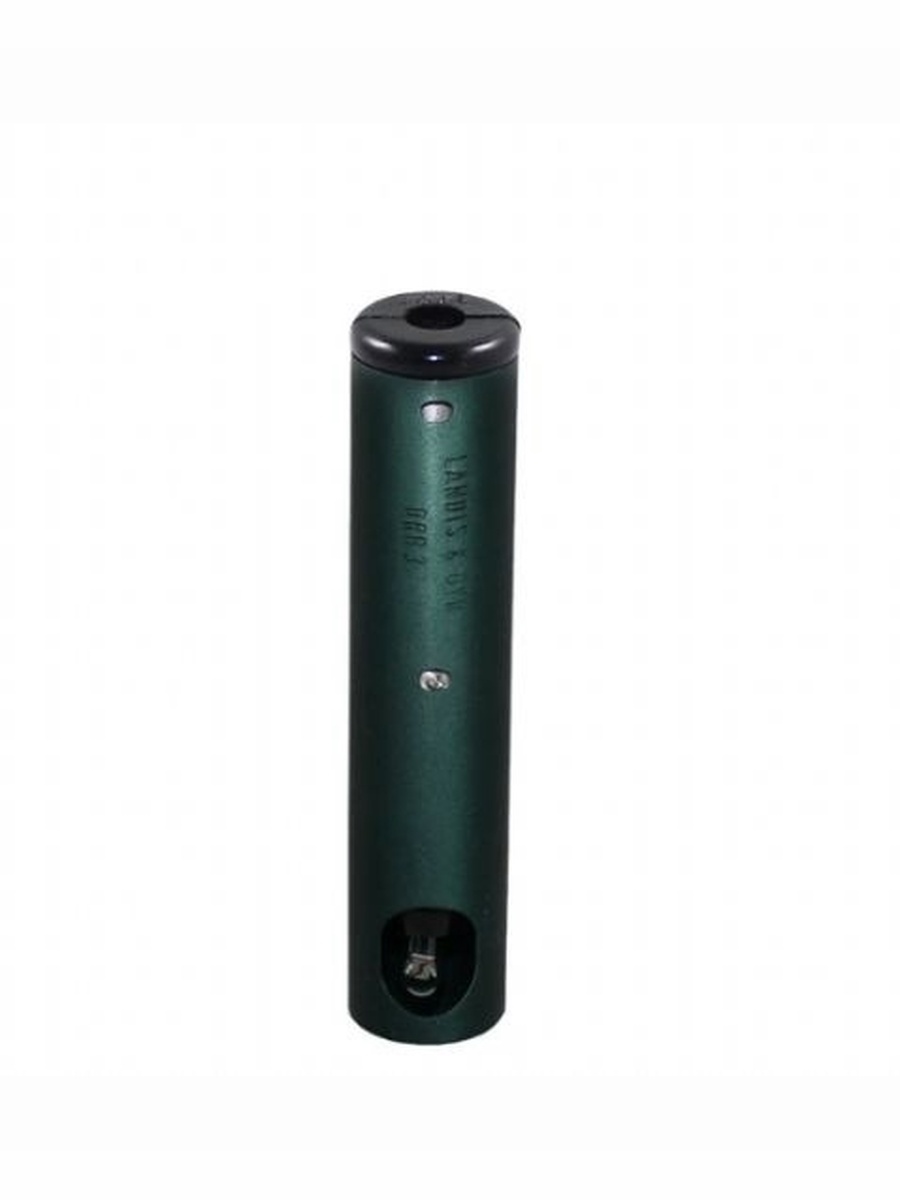

Фоторезистивный датчик пламени Siemens QRB3 — контроль жёлтого пламени для жидкотопливных горелок

Siemens QRB3 (арт. BPZ:QRB3) — это фоторезистивный датчик пламени для контроля горения жидкого топлива (например, дизельного топлива или мазута) в видимом спектре света. Модель QRB3 разработана для совместной работы с топочными автоматами Siemens в прерывистом режиме и применяется в промышленных и коммунальных котельных, теплогенераторах и технологических установках малой и средней мощности.

Технические характеристики Siemens QRB3

• Артикул производителя: BPZ:QRB3, QRB3(1)
• Тип датчика пламени: фоторезистивный (сенсор жёлтого пламени)
• Чувствительность: нормальная
• Замер пламени: фронтальный и боковой (90°)
• Длина корпуса датчика: 79 мм
• Внешний диаметр металлической защитной трубки: 17 мм
• Класс пылевлагозащиты: IP40
• Рабочая температура: от -20 до +60 °C (некоторые источники указывают до +80 °C и даже до -40 °C в зависимости от модификации)
• Допустимая влажность: < 95% (без конденсации и обледенения)
• Крепление: с помощью металлического фланца и хомута (входят в комплект)
• Корпус: металлический, ударопрочный
• Кабель: двухжильный термопластиковый кабель (длина варьируется в зависимости от модификации)
• Вес: ≈ 0,035 кг
• Страна производства: Германия

Ключевые особенности и преимущества

• Надёжное детектирование жёлтого пламени: датчик оснащён фоторезистором с максимальной спектральной чувствительностью около 600 нм, что соответствует пику видимого излучения жёлтого пламени жидкого топлива.
• Металлическая защитная трубка: корпус датчика выполнен из металла и оснащён защитной трубкой диаметром 17 мм, что обеспечивает повышенную механическую прочность и устойчивость к внешним воздействиям, включая вибрации горелки.
• Универсальный замер пламени: подходит для фронтального и бокового (90°) освещения, что позволяет гибко выбирать место установки датчика на горелке.
• Виброустойчивое крепление: направляющая канавка во фланце и кулачковый упор на зажиме обеспечивают надёжную фиксацию датчика и его правильную ориентацию относительно пламени, предотвращая смещение от вибраций.
• Компактные размеры: длина корпуса всего 79 мм и малый вес (около 35 г) позволяют устанавливать датчик в ограниченном пространстве горелочного устройства.
• Простая интеграция: совместим с широким спектром автоматов горения Siemens (LAL, LME7, LMO, LMV, LOA).
• Прерывистый режим работы: предназначен для систем, где горелка запускается не реже одного раза в 24 часа.

Важное примечание по эксплуатации

Фоторезистивный датчик пламени QRB3 воспринимает также часть спектра света от посторонних источников (например, ламп освещения котельного помещения, футеровочного кирпича камеры сгорания, солнечного света). При выборе места установки и эксплуатации необходимо соблюдать стандартные инструкции по безопасности для исключения ложных срабатываний от постороннего света.

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens QRB3 совместим со следующими типами автоматов горения Siemens (Landis & Staefa) с прерывистым циклом работы:

• LAL... (серия контроллеров для жидкотопливных горелок)
• LME7...
• LMO... (одноступенчатые автоматические контроллеры горения для мазута)
• LMV... (системы управления горением)
• LOA...

Модификации и запасные части

Модельный ряд QRB3 включает несколько модификаций, которые могут отличаться длиной кабеля, наличием фланца и хомута в комплекте, а также конструкцией корпуса:

• QRB3(1) — базовая модификация с нормальной чувствительностью, оснащённая фланцем и хомутом.
• QRB3... (другие суффиксы) — версии с различной длиной кабеля и вариантами исполнения.

Аксессуары (при необходимости приобретаются отдельно):

• Фланец и хомут: для крепления датчика (стандартно входят в комплект поставки QRB3).

Области применения

• Промышленные и коммунальные котельные с жидкотопливными горелками (дизель, мазут)
• Теплогенераторы и сушильные установки
• Воздухоподогреватели (WLE)
• Технологические печи и горелочные устройства
• Системы контроля пламени жидкого топлива (включая системы на биотопливе и отработанном масле)
• В составе оборудования OEM-производителей (для интеграции в горелочные системы)

Рекомендации по монтажу и эксплуатации

• Направляйте датчик на зону с максимальной интенсивностью излучения жёлтого пламени.
• Не прокладывайте кабель датчика вместе с силовыми линиями — линейная ёмкость может ослаблять сигнал. Используйте отдельный экранированный кабель с соблюдением максимально допустимой длины, указанной в документации автомата горения.
• Перед проверкой и монтажом датчик необходимо просушить, если он хранился во влажных условиях.
• Работы по установке должны выполняться квалифицированным персоналом при отключенном питании.
• Не допускайте образования конденсата, обледенения или попадания влаги внутрь корпуса датчика.
• При чистке датчика не используйте аэрозольные очистители для горелок — применяйте только чистую сухую ткань.

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
