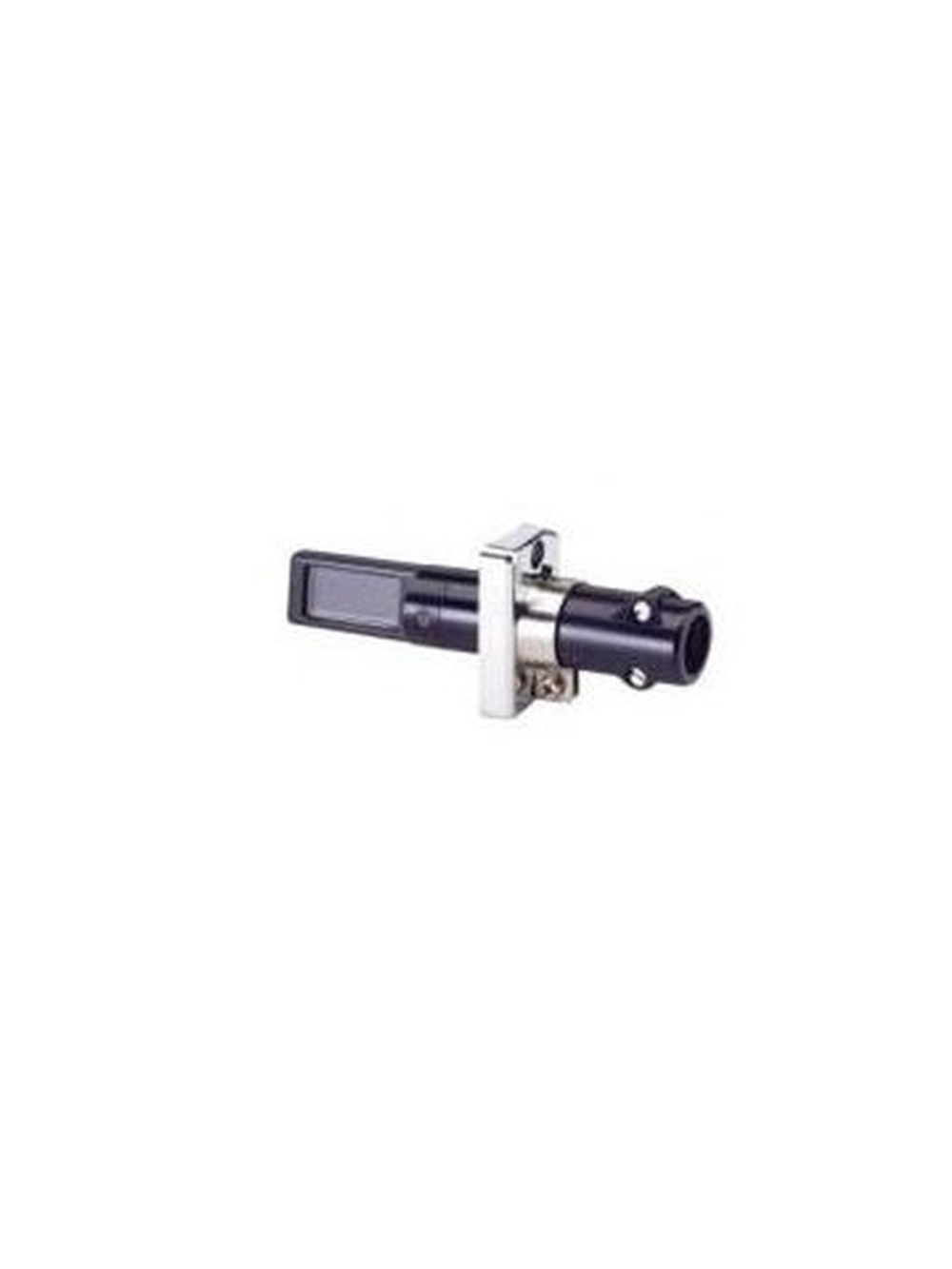

Фотоэлементный датчик пламени Siemens RAR9 — контроль жёлтого пламени для жидкотопливных горелок

Siemens RAR9 (арт. BPZ:RAR9) — это фотоэлементный детектор пламени, предназначенный для автоматического контроля горения жидкого топлива, образующего жёлтое пламя. Устройство с кремниевым фотоэлементом, работающее в прерывистом режиме, гарантирует надёжное обнаружение пламени и широко используется для оснащения мощных жидкотопливных горелок.

Технические характеристики Siemens RAR9

• Артикул производителя: BPZ:RAR9
• Тип датчика пламени: фотоэлементный с кремниевым (силиконовым) элементом[reference:0][reference:1]
• Замер пламени: боковой[reference:2][reference:3][reference:4]
• Чувствительность: нормальная[reference:5][reference:6][reference:7]
• Длина корпуса датчика: 82 мм[reference:8][reference:9]
• Длина штатного кабеля датчика: 140 мм (допустимо удлинение до 100 м)[reference:10][reference:11][reference:12]
• Выходное сопротивление: 5000 Ом[reference:13][reference:14]
• Фланец и хомут: зависит от модификации (RAR9 — без, RAR9(1) — с фланцем и зажимом)[reference:15]
• Класс пылевлагозащиты: IP20 (стандарт), с использованием адаптера AGG09 — IP40[reference:16][reference:17][reference:18]
• Рабочая температура окружающей среды: от -20 до +60 °C[reference:19][reference:20][reference:21]
• Допустимая влажность: < 95% (без конденсации и обледенения)[reference:22]
• Высота установки над уровнем моря: не более 2000 м[reference:23]
• Корпус: пыленепроницаемый дюропласт (ударопрочный пластик)[reference:24][reference:25]
• Защита фотоэлемента: защитное стекло[reference:26][reference:27]
• Вес нетто: ≈ 0,085 кг[reference:28][reference:29]

Ключевые особенности и преимущества

• Высокая точность детектирования: кремниевый фотоэлемент эффективно работает в видимом спектре излучения жёлтого пламени жидкого топлива[reference:30][reference:31].
• Устойчивость к ложным срабатываниям: фотоэлемент не чувствителен к инфракрасному излучению, что исключает ложные сигналы от раскалённого огнеупорного кирпича камеры сгорания[reference:32].
• Прочная конструкция: корпус из пыленепроницаемого дюропласта и защитное стекло гарантируют надёжную работу в условиях промышленной запылённости[reference:33][reference:34].
• Удобная и гибкая установка: компактные размеры датчика облегчают его интеграцию в ограниченном пространстве горелки. Боковая видимость позволяет гибко выбирать оптимальное место монтажа[reference:35].
• Простота подключения: стандартный многожильный кабель длиной 140 мм с наконечником упрощает подключение к топочным автоматам через винтовые клеммы[reference:36].
• Варианты монтажа: в зависимости от модификации, датчик может поставляться как с фланцем и фиксирующей скобой, так и без них, что даёт гибкость при выборе способа установки[reference:37].
• Активный датчик: RAR9 — активный детектор; при освещении он генерирует постоянное напряжение и ток на вход усилителя сигнала пламени, что упрощает его интеграцию с контроллерами[reference:38].
• Долгий срок службы: рассчитан на длительную эксплуатацию и сертифицирован для использования в составе котельного оборудования[reference:39].

Важное примечание по эксплуатации

Датчик пламени RAR9 с кремниевым фотоэлементом предназначен для контроля исключительно жёлтого пламени жидкого топлива, так как детектор воспринимает определённую часть спектра видимого света. Чтобы исключить ложные срабатывания, необходимо защищать его от прямого воздействия дневного света, а также света ламп накаливания и лампа дневного света, размещённых вблизи места установки. Также важно помнить, что при эксплуатации датчика недопустимо образование конденсата, попадание воды на корпус и обледенение[reference:40][reference:41].

Совместимость с автоматами горения (топочными контроллерами)

Датчик пламени Siemens RAR9 разработан для совместной работы со следующими типами автоматов горения Siemens и может использоваться в системах с прерывистым или постоянным режимом работы горелки[reference:42]:

• LAL... (для горелок на жидком топливе)
• LAE1..., LAE10... (для одно- и двухступенчатых горелок)
• LFE1... (для жидкотопливных и комбинированных горелок)
• LME75..., LME76... (для горелок средней и большой мощности)
• LOK16... (для жидкотопливных горелок)
• LFS1.1... (независимый детектор пламени)

Модификации и запасные части

Модельный ряд RAR включает несколько модификаций, отличающихся комплектацией и материалом фотоэлемента:

• RAR9 — с кремниевым фотоэлементом, длина кабеля до 100 м, поставляется без фланца и зажима[reference:43].
• RAR9(1) — с кремниевым фотоэлементом, длина кабеля до 100 м, комплектуется фланцем и зажимом[reference:44].
• RAR9(2) — аналогичен RAR9(1), но с прямым фланцем и зажимом[reference:45].

Аксессуары (приобретаются отдельно):

• AGG09 — комплект для усиления пылевлагозащиты датчика до IP40[reference:46].
• 4 199 8806 0 — зажим для прямой установки датчика на горелку[reference:47].
• KF8832 — измерительный прибор для контроля тока датчика (не подходит для непрерывной работы)[reference:48].

Области применения

• Промышленные и коммунальные котельные на жидком топливе (дизель, мазут, биотопливо)[reference:49].
• Мощные жидкотопливные горелки[reference:50].
• Теплогенераторы и воздухоподогреватели (WLE).
• Системы технологического контроля пламени на производственных объектах.

Рекомендации по монтажу и эксплуатации

• При монтаже направляйте датчик на зону максимальной интенсивности излучения жёлтого пламени жидкого топлива.
• Всегда прокладывайте кабель датчика отдельно от силовых линий и высоковольтных кабелей зажигания, чтобы избежать помех и ослабления сигнала[reference:51].
• При установке датчика в условиях высоких температур в камере сгорания используйте охлаждающий воздух, подводимый к фланцу датчика.
• Перед выполнением любых работ с датчиком необходимо полностью обесточить установку, приняв меры для предотвращения случайного включения[reference:52].
• Монтаж, подключение и обслуживание должны выполняться только квалифицированным персоналом с соблюдением национальных норм безопасности[reference:53].
• При каждой замене датчика проверяйте состояние проводки и надёжность соединений[reference:54].
• Не допускается установка датчика после его падения или удара, даже при отсутствии видимых повреждений[reference:55].

※ Для точной проверки совместимости и актуальной информации обращайтесь к технической документации или поставщикам оборудования. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
