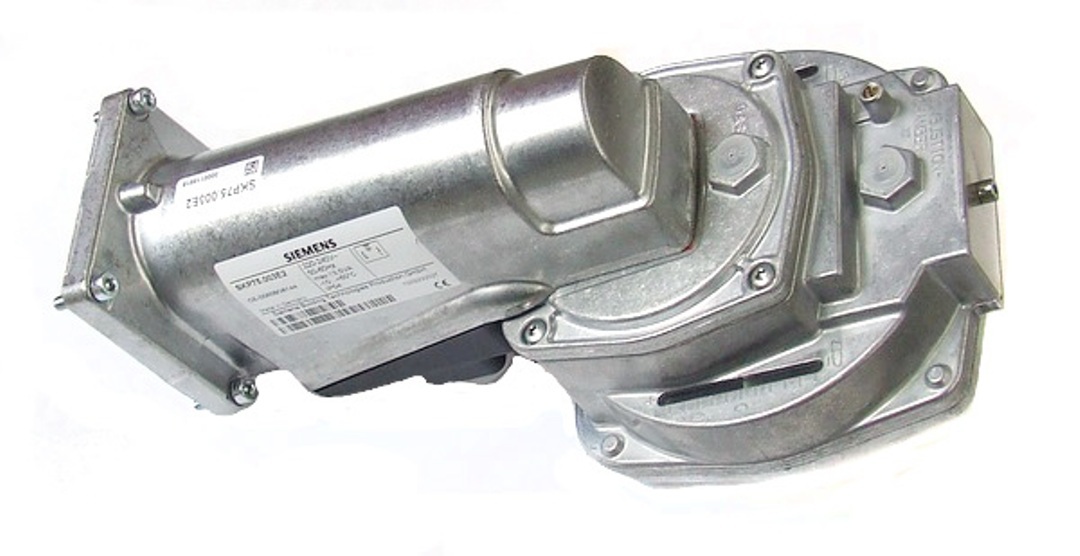

Электрогидравлический привод газового клапана Siemens SKP75.003E2 — регулятор соотношения давлений для модулирующих газовых горелок

Электрогидравлический привод газового клапана Siemens SKP75.003E2, артикул BPZ:SKP75.003E2 — это высокоточный исполнительный механизм, предназначенный для управления подачей газа в модулирующих и многоступенчатых газовых горелках с принудительным наддувом. Модель Siemens SKP75.003E2 выполняет функцию регулятора соотношения давлений: она контролирует давление газа в зависимости от давления воздуха для горения, гарантируя постоянство соотношения газ/воздух во всём диапазоне нагрузки. Привод обеспечивает медленное открытие клапана для плавного розжига и быстрое пружинное закрытие (менее 0,8 секунды) при отключении питания, что соответствует требованиям стандарта EN 161 к системам безопасности. Устройство оснащено встроенной индикацией хода клапана, отличается низким энергопотреблением (макс. 13,5 ВА), классом защиты IP54 и предназначено для работы с газами I, II и III категорий. Широко применяется в промышленных и коммунальных котельных, на газопоршневых агрегатах (ГПА), а также при реконструкции и техническом перевооружении устаревшего теплового оборудования.

Технические характеристики Siemens SKP75.003E2

• Оригинальные артикулы Siemens: SKP75.003E2, BPZ:SKP75.003E2.
• Тип устройства: электрогидравлический привод газового клапана, регулятор соотношения давлений.
• Функция: управление подачей газа (открытие/закрытие) с регулированием соотношения давлений в соответствии с EN 161.
• Напряжение питания: 220-240 В, допустимое отклонение -15% / +10%, 50/60 Гц.
• Потребляемая мощность: макс. 13,5 ВА.
• Время полного открытия: медленное (зависит от размера клапана и нагрузки).
• Время закрытия при отключении питания: менее 0,8 секунды.
• Максимальный ход штока: 26 мм.
• Выходное усилие: 450 Н.
• Класс защиты: IP54 (по DIN EN 60529).
• Класс герметичности: А (регулятор класса А).
• Индикация хода: встроенная.
• Концевые выключатели: отсутствуют.
• Разъём: штекерный согласно DIN EN 175301-803.
• Рабочая температура окружающей среды: от -10 до +60 °C.
• Относительная влажность: <95% (без образования конденсата).
• Материал корпуса: алюминиевый сплав.
• Вес нетто: 2,5-2,514 кг.
• Габариты упаковки: 19,00×31,10×16,90 см.
• Срок службы: не менее 10 лет.
• Гарантийный срок: 5 лет.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84122180.
• Группа продукта: QBA7.
• Ценовая группа: H5GA.
• Жизненный цикл продукта (PLM): PM300 (активный продукт).

Расшифровка обозначения SKP75.003E2

• SKP — серия: электрогидравлические приводы для газовых клапанов.
• 75 — типоразмер: привод с функцией регулятора соотношения давлений для модулирующих горелок.
• 003 — код исполнения: базовая модель с индикацией хода, без концевого выключателя.
• E2 — версия: напряжение питания 230 В AC, стандартная комплектация.

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого привода в каталогах различных производителей горелочного оборудования и поставщиков запчастей:

• Siemens (оригинальные артикулы): SKP75.003E2, BPZ:SKP75.003E2.
• Артикул в каталоге ANKAS (Россия, Казахстан): 16491.
• Совместимые газовые клапаны Siemens: VGD20..., VGD40..., VGD41..., VGF10..., VGG10... (подходят для любого номинального типоразмера клапана).
• Совместимость с горелками брендов (при проверке совместимости): Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, CIB Unigas и других.

Устройство и принцип работы

• Конструкция электрогидравлического привода: SKP75.003E2 представляет собой электрогидравлическое исполнительное устройство, состоящее из синхронного электродвигателя, гидравлического насоса, поршневого механизма, пружины возврата и корпуса из алюминиевого сплава с классом защиты IP54. Внутренняя гидравлическая система заполнена специальной жидкостью, обеспечивающей плавное и контролируемое движение поршня. Привод оснащён встроенным регулятором соотношения давлений, который непрерывно контролирует давление газа в зависимости от давления воздуха для горения, обеспечивая постоянное соотношение газ/воздух во всём диапазоне нагрузки. Привод не требует регулярного обслуживания благодаря герметичной конструкции.
• Принцип действия: При подаче напряжения на электродвигатель (230 В, 50/60 Гц) внутренний гидравлический насос перекачивает рабочую жидкость в полость цилиндра, создавая давление, которое перемещает поршень и открывает газовый клапан. Процесс открытия происходит медленно, что обеспечивает плавный розжиг горелки и предотвращает гидравлические удары в газовой рампе. Встроенный регулятор соотношения давлений автоматически корректирует положение клапана в зависимости от давления воздуха, поддерживая оптимальное соотношение топливо/воздух. При снятии напряжения насос останавливается, открывается внутренний клапан сброса давления, и мощная пружина возврата мгновенно перемещает поршень в исходное положение, закрывая клапан менее чем за 0,8 секунды. Такое быстрое закрытие обеспечивает надёжную предохранительную отсечку газа в аварийных ситуациях.
• Особенности конструкции: Привод оснащён встроенной индикацией хода клапана для визуального контроля положения. Штекерный разъём согласно DIN EN 175301-803 упрощает электрическое подключение. Монтаж и замену привода можно производить без снятия давления в системе; уплотнительные материалы не требуются.

Особенности конструкции и преимущества

• Регулятор соотношения давлений: Встроенная функция регулятора соотношения давлений обеспечивает автоматическое поддержание оптимального соотношения газ/воздух во всём диапазоне нагрузки, что гарантирует высокую эффективность сгорания, стабильную работу горелки и снижение выбросов вредных веществ.
• Соответствие стандарту EN 161 (класс А): Привод обеспечивает надёжную предохранительную отсечку газа в соответствии с требованиями европейского стандарта EN 161 для систем безопасности газового оборудования.
• Медленное открытие и быстрое закрытие: Замедленное открытие обеспечивает плавный розжиг горелки и предотвращает гидравлические удары в газовой рампе. Мгновенное пружинное закрытие (менее 0,8 секунды) гарантирует быструю остановку подачи газа при отключении питания или аварийной ситуации.
• Низкое энергопотребление (макс. 13,5 ВА): Экономичная работа и снижение эксплуатационных расходов.
• Электрогидравлическая технология: Обеспечивает высокую точность и плавность хода, а также надёжную работу в широком диапазоне условий эксплуатации.
• Высокая степень защиты IP54: Корпус защищён от пыли и водяных брызг, что позволяет устанавливать привод в стандартных котельных, а также в помещениях с повышенной влажностью.
• Широкий диапазон рабочих температур: Стабильная работа при температурах от -10 до +60 °C позволяет устанавливать привод в неотапливаемых котельных и на открытых производственных площадках.
• Встроенная индикация хода клапана: Позволяет визуально контролировать положение клапана, что упрощает настройку и диагностику.
• Простота монтажа и обслуживания: Установка и замена привода возможны без снятия давления в системе; уплотнительные материалы не требуются. Штекерный разъём согласно DIN EN 175301-803 упрощает электрическое подключение.
• Герметичная конструкция и отсутствие обслуживания: Привод не требует регулярного технического обслуживания благодаря герметичной гидравлической системе и смазке длительного действия.
• Универсальность применения: Привод совместим с широким спектром газовых клапанов Siemens (VGD, VGF, VGG) и предназначен для работы с газами I, II и III категорий.
• Сертификация и безопасность: Устройство сертифицировано CE и соответствует международным стандартам безопасности для газового оборудования. Имеет сертификат CE-0085B06144.

Совместимость с газовыми клапанами

Привод SKP75.003E2 совместим со следующими сериями газовых клапанов Siemens:

• VGD20..., VGD40..., VGD41... — двухступенчатые газовые клапаны.
• VGF10..., VGG10... — фланцевые газовые клапаны.
• Приводы подходят для любого номинального типоразмера клапана.

Области применения

• Промышленные и коммунальные котельные с модулирующими и многоступенчатыми газовыми горелками с принудительным наддувом.
• Газопоршневые агрегаты (ГПА) и когенерационные установки.
• Газовые рампы промышленных горелок — управление подачей газа с регулированием соотношения давлений.
• Техническое перевооружение и реконструкция старых котлов ДКВР и ПТВМ.
• Сушильные установки, технологические печи, теплогенераторы и промышленные воздухонагреватели.
• Горелки брендов: Riello, Weishaupt, Elco, Oilon, Baltur, Ecoflam, CIB Unigas и других (при проверке совместимости).

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и снятом напряжении. Привод крепится непосредственно на газовый клапан Siemens с использованием крепёжных элементов. Монтаж и замену привода можно производить без снятия давления в системе; уплотнительные материалы не требуются. После установки обязательно проверьте герметичность клапана. Ввод в эксплуатацию привода можно осуществлять только после его установки на клапан; в противном случае он может быть повреждён.
• Электрическое подключение: Подключение выполняется согласно электрической схеме, приведённой в документации на горелку и привод. Используется штекерный разъём согласно DIN EN 175301-803. Для защиты цепи используйте внешний предохранитель номиналом не более 2 А. Убедитесь в правильности подключения фазы и нейтрали.
• Настройка регулятора соотношения давлений: Настройка выполняется специалистом при пусконаладке с использованием манометров для измерения давления газа и воздуха. Регулятор обеспечивает постоянное соотношение газ/воздух во всём диапазоне нагрузки.
• Проверка работоспособности: При подаче напряжения привод должен открывать клапан с замедлением. При снятии напряжения клапан должен мгновенно закрываться менее чем за 0,8 секунды. Герметичность закрытия проверяется мыльным раствором или газоанализатором при наличии давления газа и отключённом питании.
• Обслуживание и диагностика: Благодаря герметичной конструкции и смазке длительного действия, привод не требует регулярного технического обслуживания. Периодически (не реже одного раза в год или в соответствии с регламентом производителя горелки) проверяйте состояние электрических соединений, герметичность корпуса, отсутствие посторонних шумов при работе. При выходе из строя привода рекомендуется замена на новое оригинальное устройство Siemens (арт. SKP75.003E2 или BPZ:SKP75.003E2) или проверенный совместимый аналог. Ремонт привода в полевых условиях не допускается.
• Температурный режим и условия эксплуатации: Эксплуатация вне диапазона от -10 до +60 °C не допускается. Избегайте образования конденсата внутри корпуса. Не допускайте попадания воды и агрессивных сред внутрь корпуса. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте, при температуре от -30 до +80 °C. Избегать механических воздействий, способных повредить корпус или внутренние механизмы.
• Применение с клапанами VGD, VGF, VGG: Модель SKP75.003E2 совместима с газовыми клапанами Siemens серий VGD20..., VGD40..., VGD41..., VGF10..., VGG10... любого номинального типоразмера. При замене в горелках других брендов сверьтесь с документацией на горелку или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Крепёжные элементы, кабели, штекерные разъёмы и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
