Станция сбора и перекачки конденсата СНК-О-1-1-30-Р-О — 1 м³/ч, напор 30 м

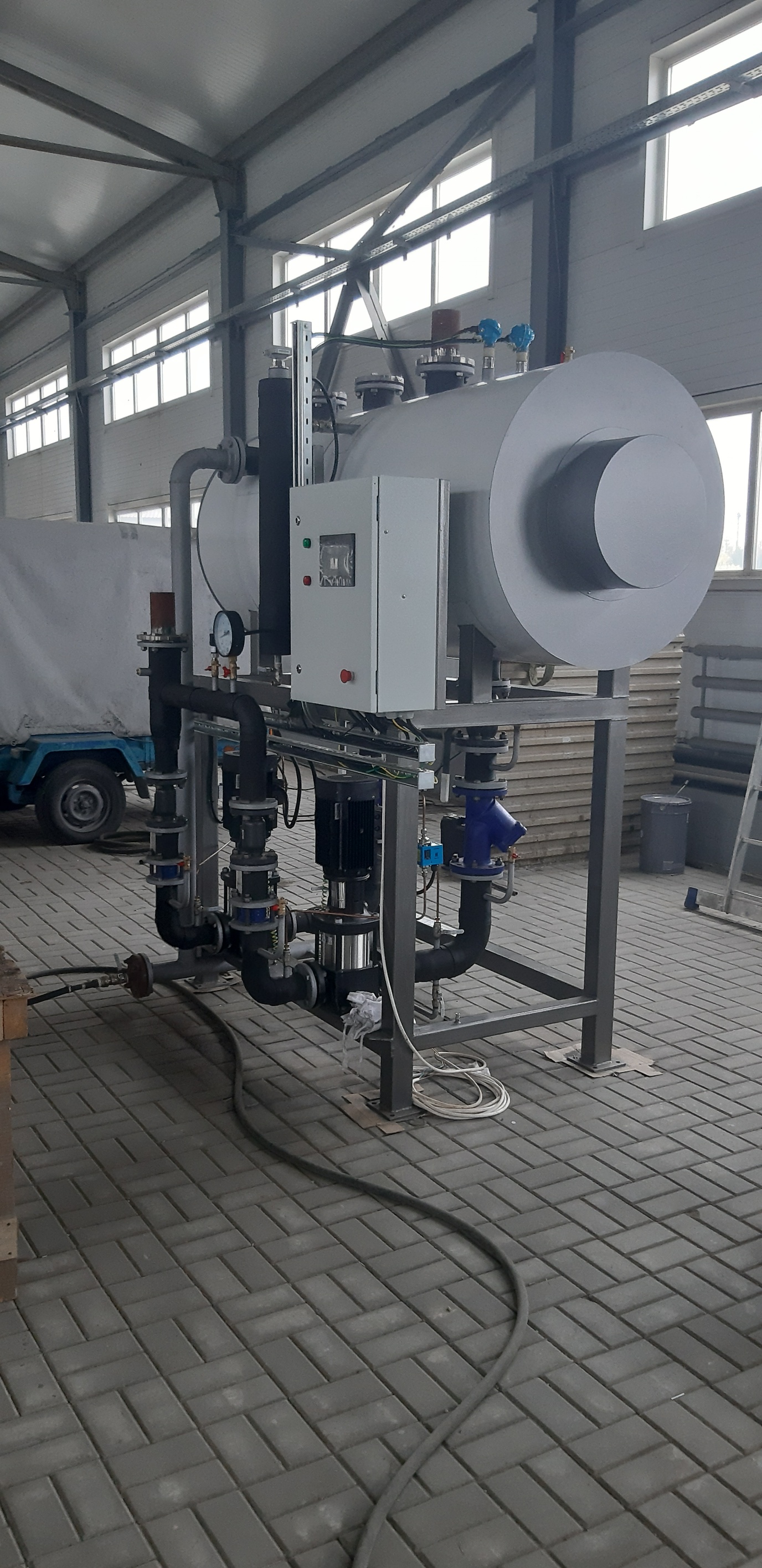

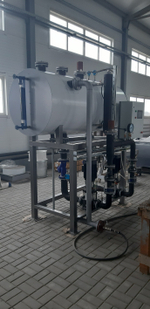

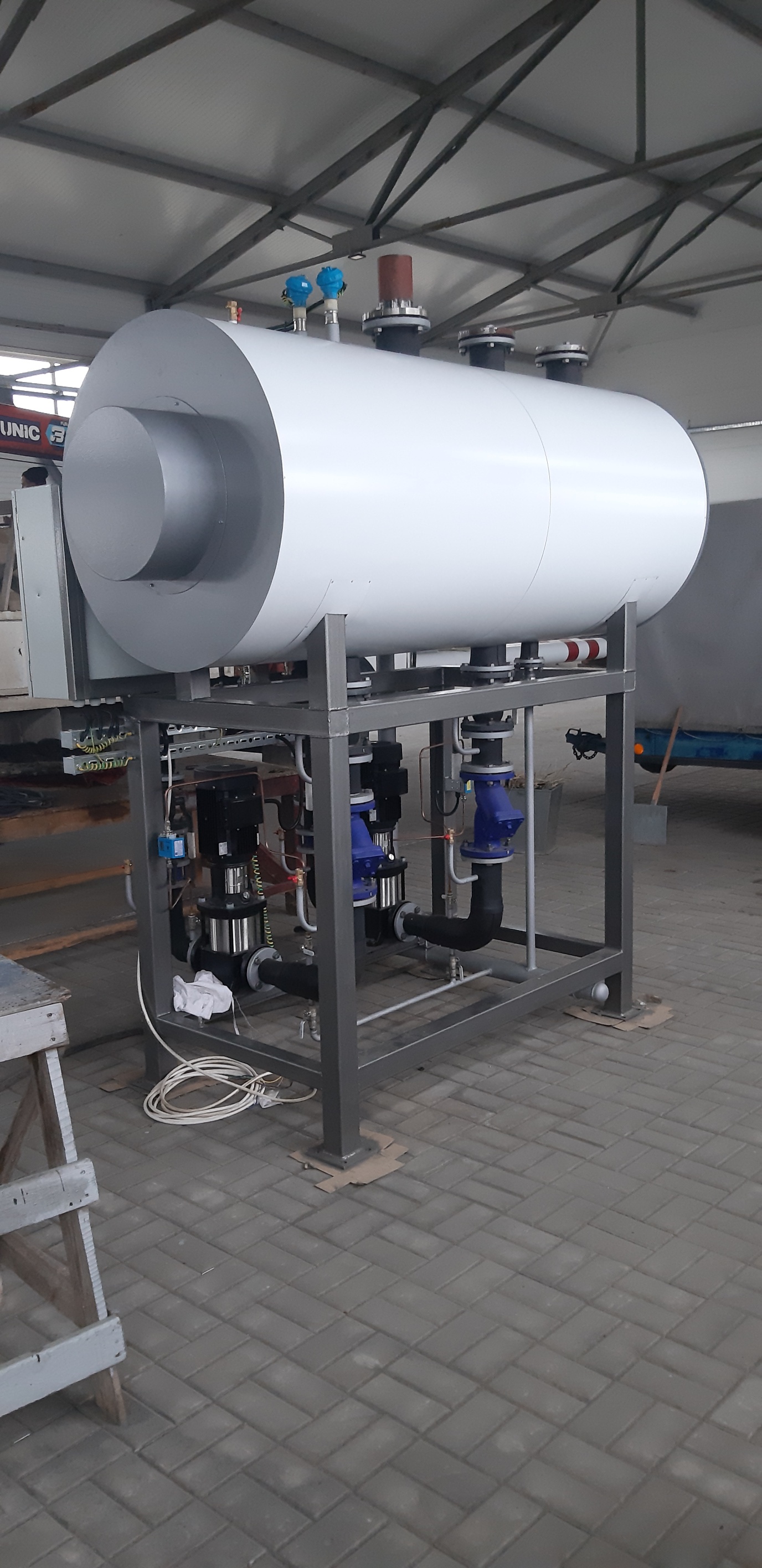

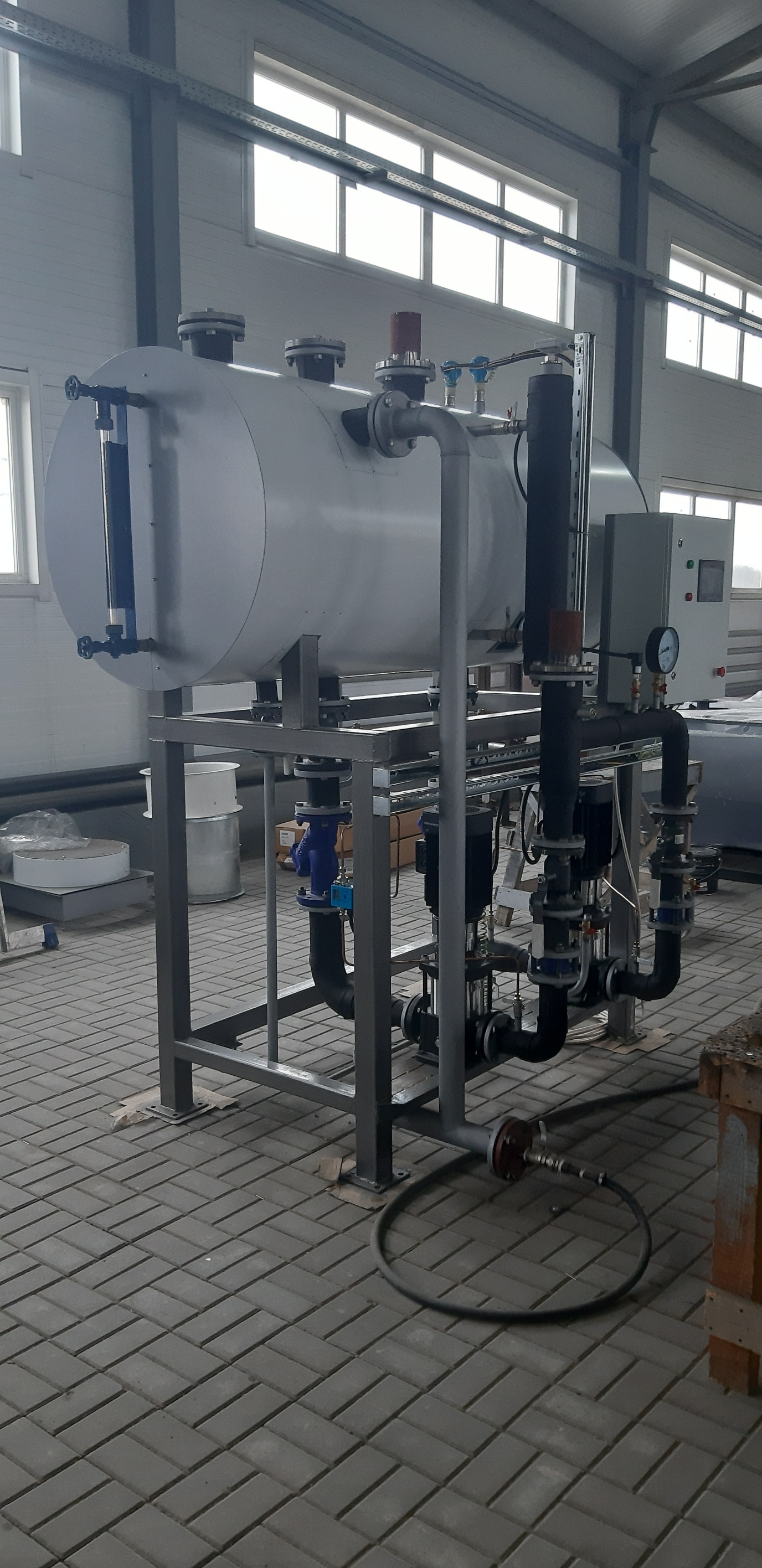

Станция сбора и перекачки конденсата СНК-О-1-1-30-Р-О (арт. СНК-O-1-1-30-Р-О) — это полностью автоматизированная установка, предназначенная для непрерывного сбора горячего конденсата от паровых потребителей и его дальнейшей перекачки в систему теплоснабжения или деаэратор. Оборудование обеспечивает надёжный возврат конденсата с температурой до +115 °C, что позволяет существенно снизить затраты на подогрев питательной воды и повысить общую эффективность котельной.
Станция СНК-О-1-1-30-Р-О поставляется в полной заводской готовности: все элементы смонтированы на общей раме, разводка трубопроводов выполнена, а кабельная продукция в пределах станции уже проложена. Это сокращает время монтажа и пусконаладки до минимума.
Технические характеристики СНК-О-1-1-30-Р-О
- Модель: СНК-О-1-1-30-Р-О
- Производительность: 1 м³/ч
- Напор: 30 м водяного столба
- Максимальная температура конденсата: +115 °C
- Объём бака-накопителя: 0,5 м³ (из углеродистой стали с плоскими днищами)
- Количество насосов: 2 (один рабочий, один резервный)
- Тип установки: напольная, на раме-основании
- Управление: автоматическое (шкаф управления с контроллером)
- Исполнение: общепромышленное
- Теплоизоляция бака: базальтовые маты + оцинкованная сталь с полимерным покрытием
- Теплоизоляция трубопроводов: K‑Flex
- Габаритные размеры: уточняйте у менеджеров
- Масса: уточняйте у менеджеров
Расшифровка обозначения СНК-О-1-1-30-Р-О
- СНК — Станция сбора и перекачки конденсата
- О — открытое исполнение (на раме)
- 1 — количество насосов (1 рабочий + 1 резервный)
- 1 — производительность, м³/ч
- 30 — напор, м вод. ст.
- Р — рабочее исполнение (с насосами)
- О — общепромышленное исполнение
Функционал шкафа управления
- Непрерывное измерение уровня конденсата в накопительном баке
- Автоматическое включение и отключение насосов в зависимости от уровня
- Защита электродвигателей насосов от перегрузок и коротких замыканий
- Визуальный контроль работы насосов (световая индикация)
- Автоматическое переключение с рабочего насоса на резервный при аварийном отключении
- Световая и звуковая сигнализация рабочих и аварийных режимов
- Возможность произвольного выбора рабочего насоса оператором

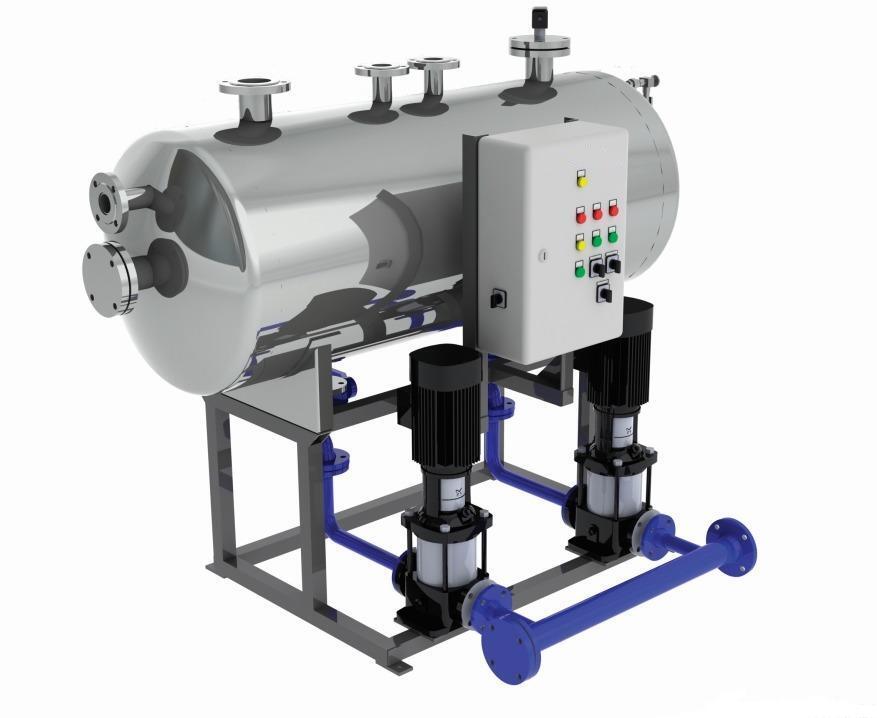

Полный перечень комплектации
- Емкость из углеродистой стали для сбора конденсата (0,5 м³) с плоскими днищами
- Рама-основание
- Входные и выходные патрубки, патрубки сообщения с атмосферой, перелива и опорожнения бака
- Трубопроводы и коллектор из углеродистой стали
- Визуальный указатель уровня
- Датчики уровня (рабочий и аварийные)
- Два насоса с электрическим приводом
- Отключающая арматура, фильтры и обратные клапаны
- Шкаф управления с контроллером
- Приборы КИПиА
- Ответные фланцы для присоединения трубопроводов
- Гидрозатвор перелива
- Теплоизоляция бака (базальтовые маты + оцинкованная сталь с полимерным покрытием)
- Теплоизоляция трубопроводов и коллектора K‑Flex
- Паспорт и инструкция по эксплуатации
Особое условие: вся кабельная продукция в границах станции включена в объём поставки.
Ключевые преимущества
- Полная автоматизация — станция работает без постоянного присутствия оператора, что снижает затраты на обслуживание.
- Высокая надёжность — резервный насос исключает остановку процесса даже при отказе основного оборудования.
- Экономия тепловой энергии — возврат горячего конденсата сокращает расходы на подогрев питательной воды.
- Температурная стойкость — работа с конденсатом до +115 °C позволяет использовать станцию в самых горячих контурах.
- Полная заводская готовность — установка поставляется в собранном виде, с паспортом и инструкцией, что ускоряет ввод в эксплуатацию.
- Комплексная теплоизоляция — базальтовые маты и K‑Flex минимизируют теплопотери и защищают персонал от ожогов.
- Удобство монтажа — все коммуникации внутри станции уже смонтированы, включая кабельную продукцию.
Области применения
- Паровые и водогрейные котельные
- Центральные тепловые пункты (ЦТП) и индивидуальные тепловые пункты (ИТП)
- Промышленные предприятия с паровым оборудованием (пищевая, химическая, лёгкая промышленность)
- Системы возврата конденсата от технологических аппаратов
- Реконструкция и модернизация существующих систем сбора конденсата
Техническая документация
Документация для проектирования (привязки) станций сбора и перекачки конденсата
Техническое описание станций перекачки конденсата
Рекомендации по монтажу и эксплуатации
- Установка: Станция монтируется на ровной бетонной площадке в отапливаемом помещении с температурой не ниже +5 °C. Обеспечьте свободный доступ ко всем узлам для обслуживания.
- Подключение: Присоединение к системе конденсатопровода выполняется через ответные фланцы, входящие в комплект поставки.
- Электропитание: Подключение к сети 380 В, 50 Гц осуществляется через шкаф управления. Кабельная продукция в пределах станции уже проложена.
- Пусконаладка: Первый запуск должен выполняться квалифицированным персоналом в строгом соответствии с инструкцией по эксплуатации.
- Регламентное обслуживание: Регулярно проверяйте уровень конденсата, работу насосов, герметичность соединений и целостность теплоизоляции. Своевременно очищайте фильтры.
※ Информация носит справочный характер. Для точного подбора оборудования и уточнения наличия обратитесь к менеджерам. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
