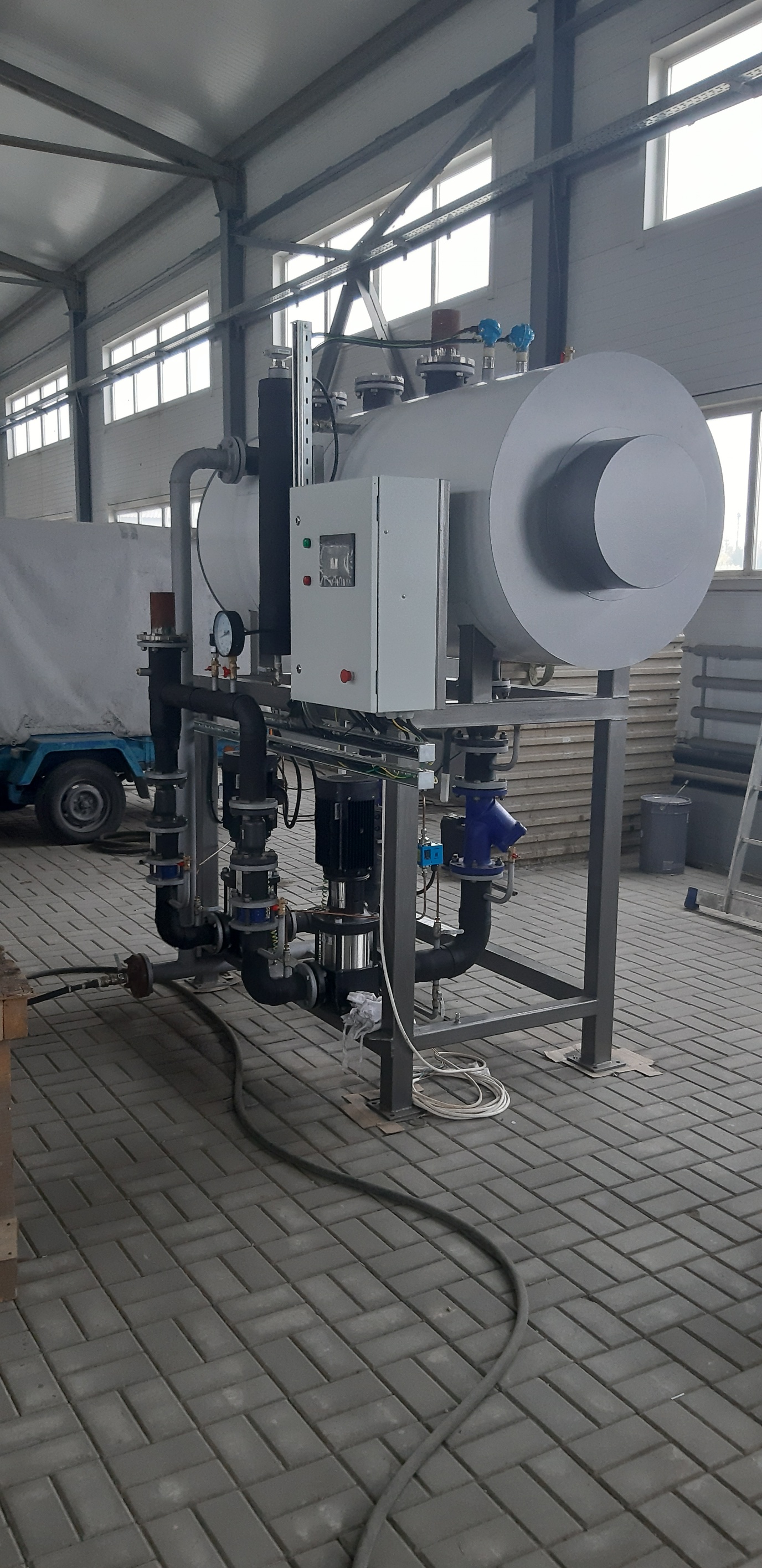

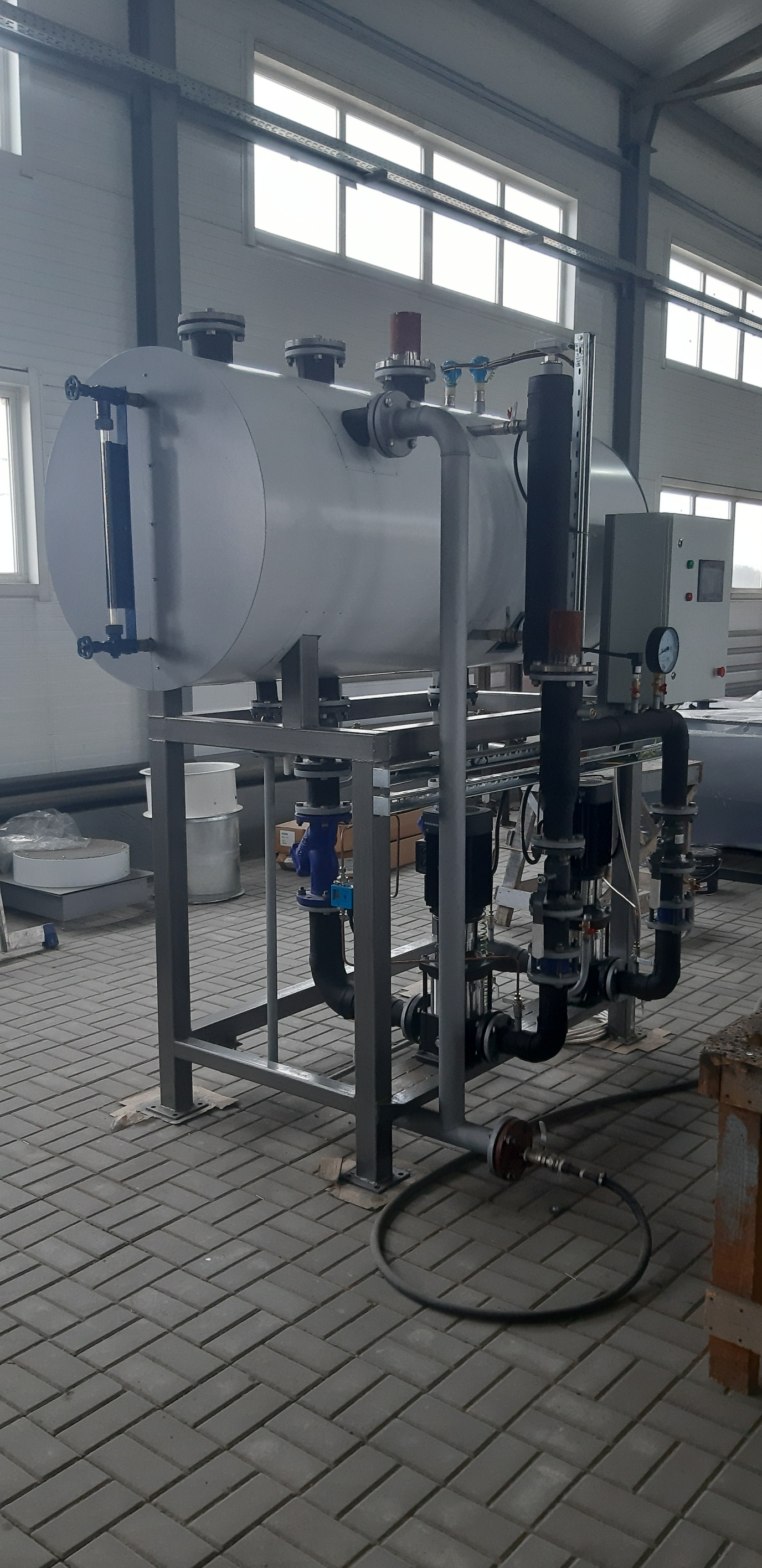

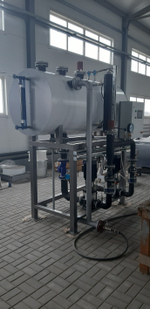

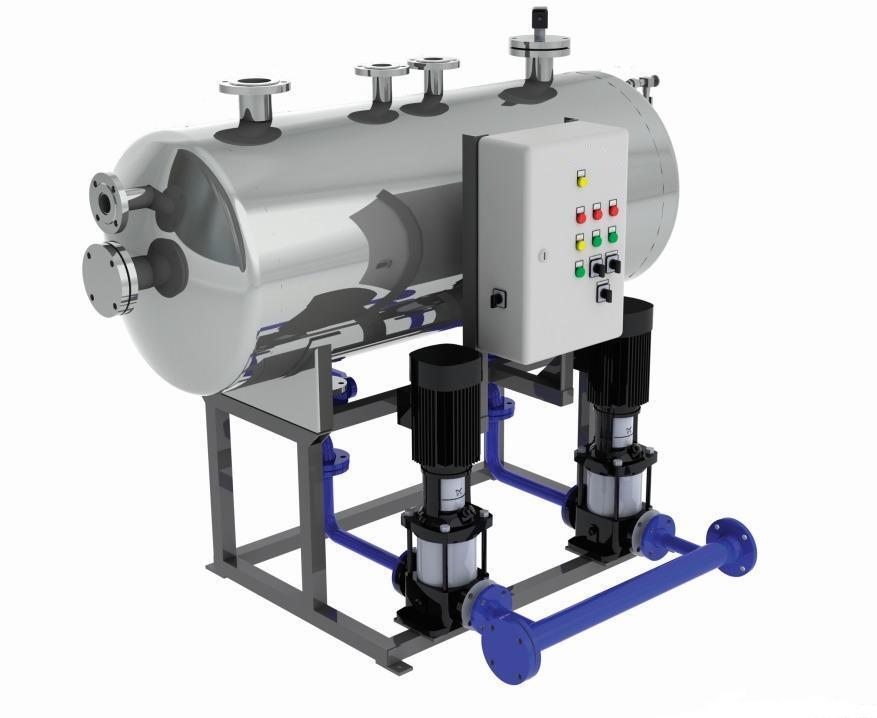

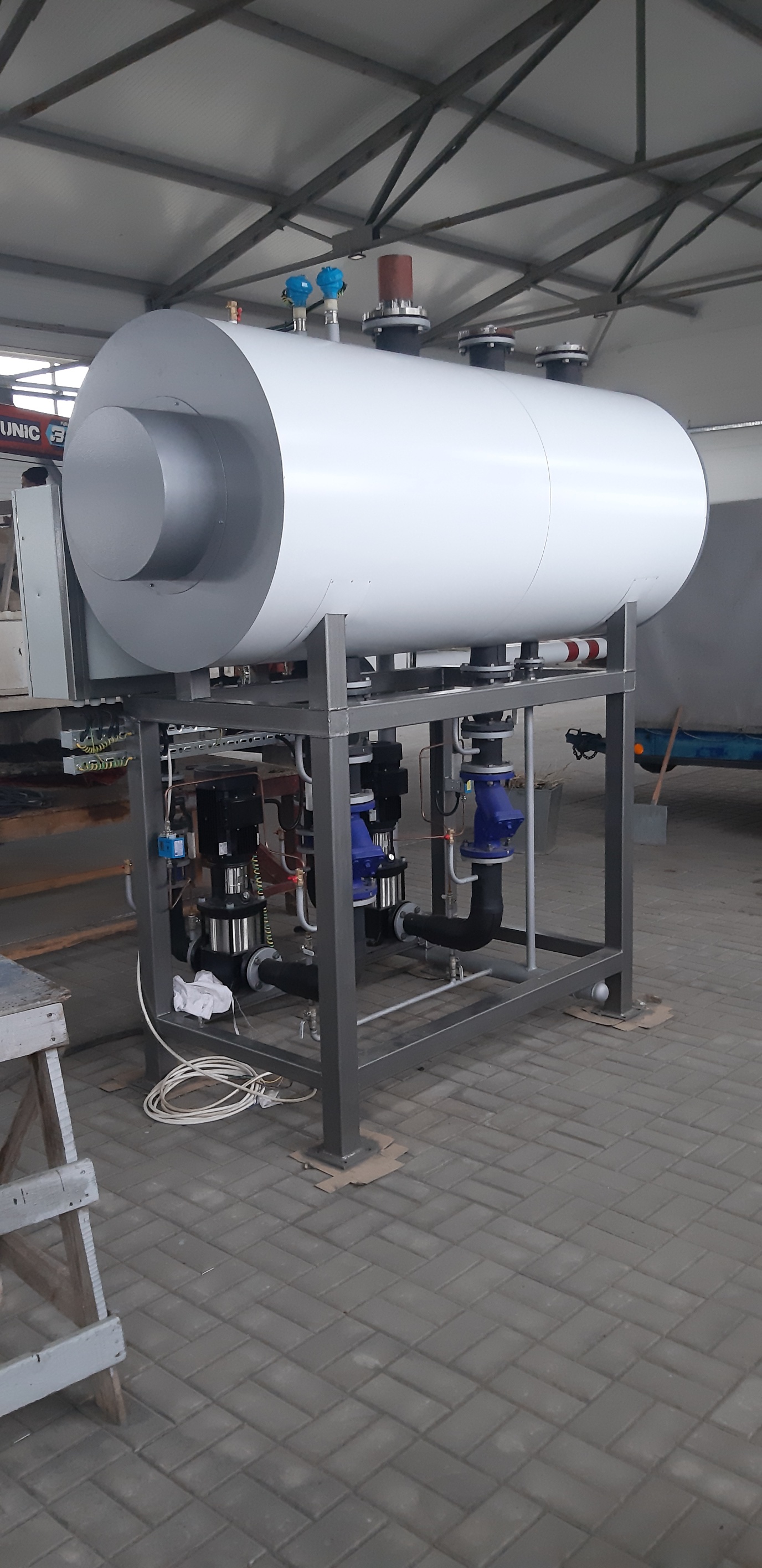

Станция сбора и перекачки конденсата СНК-О-1-3-50-Р-О.
Рабочие точки: напор 50 м, производительность 3 м3/час.
Макс. T: +115 гр С.
Шкаф управления выполняет следующие функции:
- Измерение уровня конденсата в накопительном баке
- Включение и выключение насосов по результатам измерения уровня
- Обеспечение необходимой защиты электродвигателей насосов
- Визуальный контроль работы насосов
- Автоматическое переключение с рабочего на резервный насос в случае аварийного отключения рабочего насоса
- Формирование сигналов световой сигнализации о рабочих и аварийных режимах работы оборудования и самой установки перекачки конденсата
- возможность произвольного выбора рабочего насоса
Комплект поставки:
∙ емкость из углеродистой стали для сбора конденсата с плоскими днищами объемом 0,5 м3 (для СНК производительностью до 5 м3/час) или 1 м3 (для СНК производительностью от 6 до 12 м3/час);
∙ рама-основание;
∙ входные и выходные патрубки, патрубки сообщения с атмосферой, перелива и опорожнения бака;
∙ трубопроводы и коллектор из углеродистой стали;
∙ визуальный указатель уровня;
∙ датчики уровня (рабочий и аварийные);
∙ два насоса с электрическим приводом;
∙ отключающая арматура, фильтры и обратные клапаны;
∙ шкаф управления;
∙ приборы КИПиА;
∙ ответные фланцы для присоединения трубопроводов;
∙ гидрозатвор перелива;
∙ теплоизоляция емкости базальтовыми матами с покрытием из оцинкованной стали с полимерным покрытием,
∙ теплоизоляция трубопроводов и коллектора K-Flex;
∙ паспорт и инструкция по эксплуатации.
Документация для проектирования (привязки) станций сбора и перекачки конденсата
Техническое описание станций перекачки конденсата
Особые условия: вся кабельная продукция в границах станции включена в объем поставки, исполнение общепромышленное.
