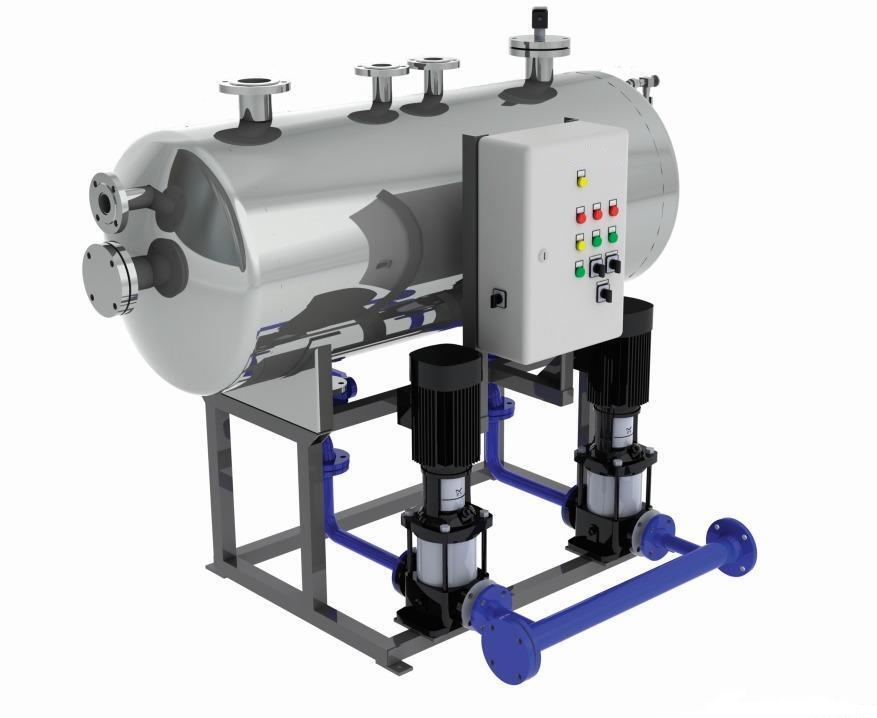

СНК-S-1-1-30/50-Р-О
Станции сбора и перекачки конденсата (СНК) предназначены для непрерывного сбора горячего конденсата и дальнейшей его транспортировки. Станции стандартного типоряда работают с производительностью до 50 000 кг/ч и напором до 50 метров при температуре до 115 градусов Цельсия. По запросу возможна поставка установки по индивидуальным параметрам Заказчика.
Уровень конденсата в ёмкости (ёмкостях) регулируется автоматически по сигналам от дискретных датчиков, которые управляют включением и выключением насосов. Защита от сухого хода осуществляется с помощью сигнала от аварийного датчика нижнего уровня. Насосы управляются по принципу резервирования. При работе одного из насосов, другой остаётся в резерве. Переключение между насосами рабочий/резервный осуществляется автоматически. В случае выхода из строя рабочего насоса и (или) переполнении приёмной ёмкости (ёмкостей) выдаётся аварийный сигнал и запускается резервный насос.
СНК подразделяются на две серии STANDART и OPTI, которые отличаются количеством и объемом емкостей сбора конденсата. Кроме того, СНК серии STANDART дополнительно оборудованы устройствами для отбора проб конденсата, мановакуумметрами для контроля избыточного давления, предохранительными устройствами от повышения давления, на внутренней поверхности емкостей предусматривается антикоррозийное покрытие, используются сферические днища.
Условное обозначение типа станции: СНК-O/S-X-Y-Z-P/M-K/O, где:
СНК – станция сбора и перекачки конденсата;
O/S – серия STANDART (S) или OPTI (O)
X – количество баков – 1 или 2 шт.;
Y – производительность насосной установки, м/ч;
Z – напор насосной установки, м.вод.ст.;
P/M – вид исполнения: на раме или в модуле;
K/O – наличие(К) или отсутствие(О) контроля качества конденсата.
Пример: СНК-O-1-4-50-М-К – установка сбора и перекачки конденсата серии OPTI выполнена в модуле, укомплектована 1 баком с производительностью 4 м3/ч при напоре 50 м.вод.ст с системой контроля качества конденсата.
Комплект поставки:
- ёмкость из углеродистой стали 20 для сбора конденсата (одна или две);
- рама-основание из стали 3;
- входные и выходные патрубки, патрубки сообщения с атмосферой, перелива и опорожнения бака;
- визуальный указатель уровня;
- поплавковый и емкостные дискретные датчики уровня;
- два насоса с электрическим приводом;
- устройства плавного пуска (для СНК производительностью от 5 м3/час);
- отключающая арматура, фильтры и обратные клапаны;
- шкаф управления на базе программируемого контроллера Mitsubishi с внешней индикацией аварий;
- приборы КИПиА;
- ответные фланцы для присоединения трубопроводов;
- паспорт и инструкцию по эксплуатации.
Опции:
- модуль теплоизолированный;
- теплоизоляция емкости и трубопроводов из минеральной ваты с покрытием оцинкованной сталью с полимерным декоративным покрытием;
- емкость из нержавеющей стали;
- система контроля качества конденсата;
- взрывозащищенное исполнение;
- система GSM или Internet диспетчеризации;
- визуализация процессов посредством тактильной панели;
- устройства плавного пуска для СНК производительностью менее 5 м3/час;
- система утилизации тепла;
- иные опции, согласно техническому заданию.
СНК серии STANDART

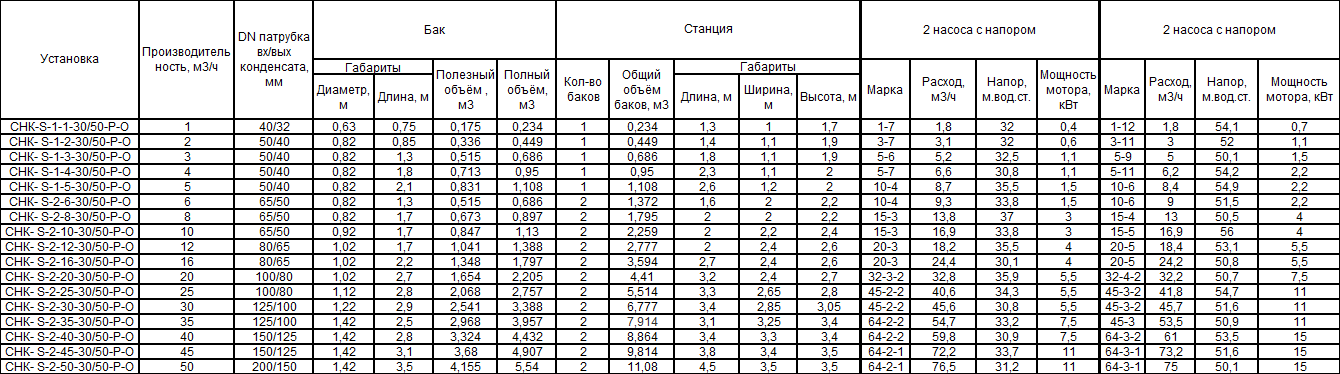

Таб. 1. Технические характеристики СНК серии STANDART.

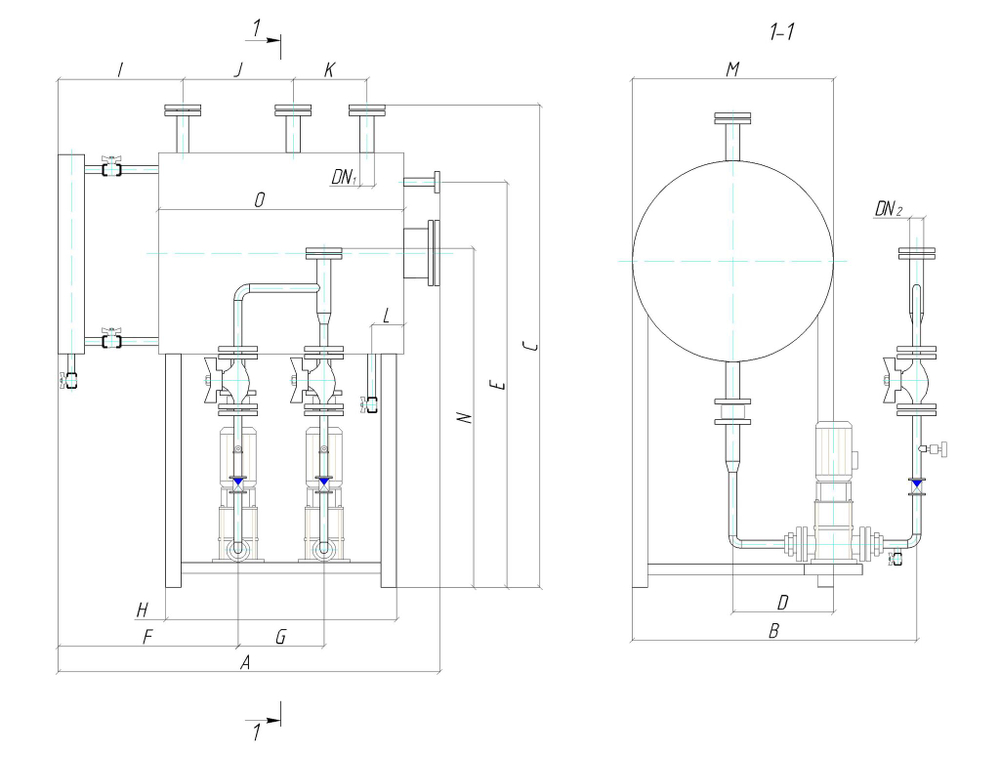

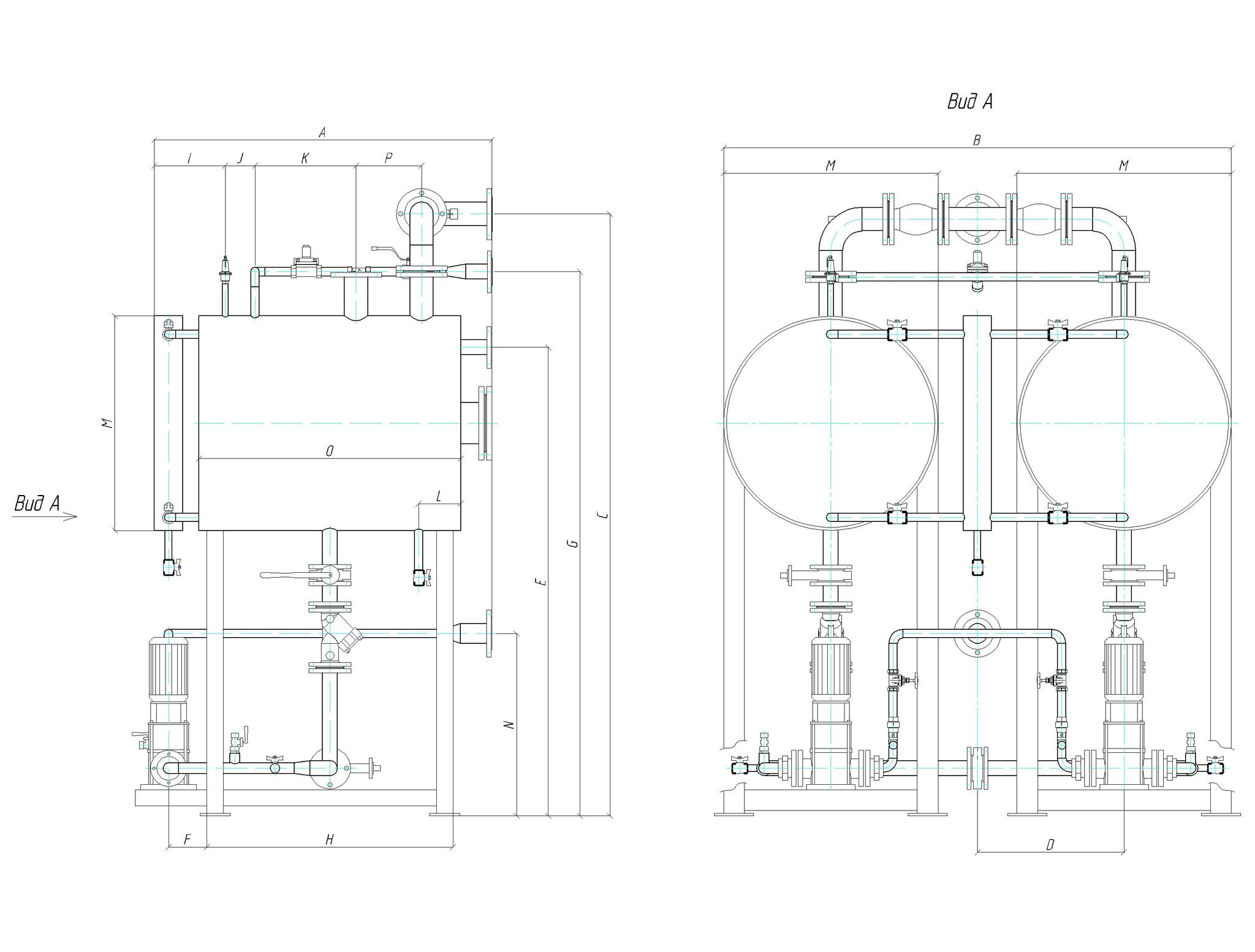

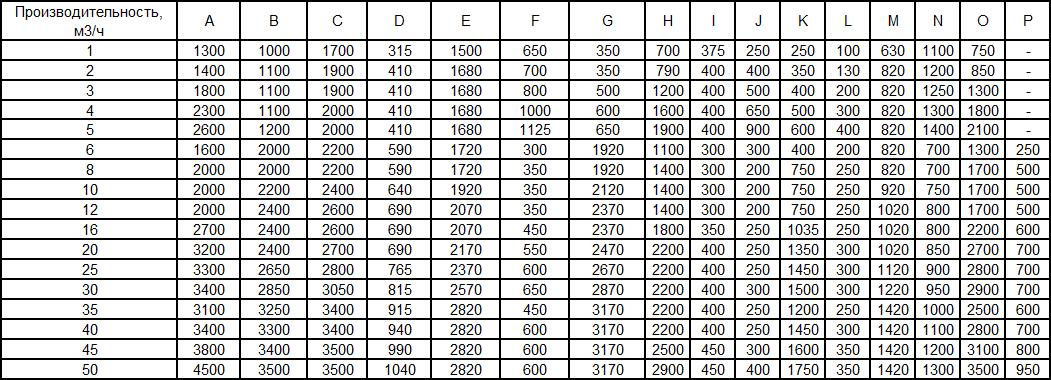

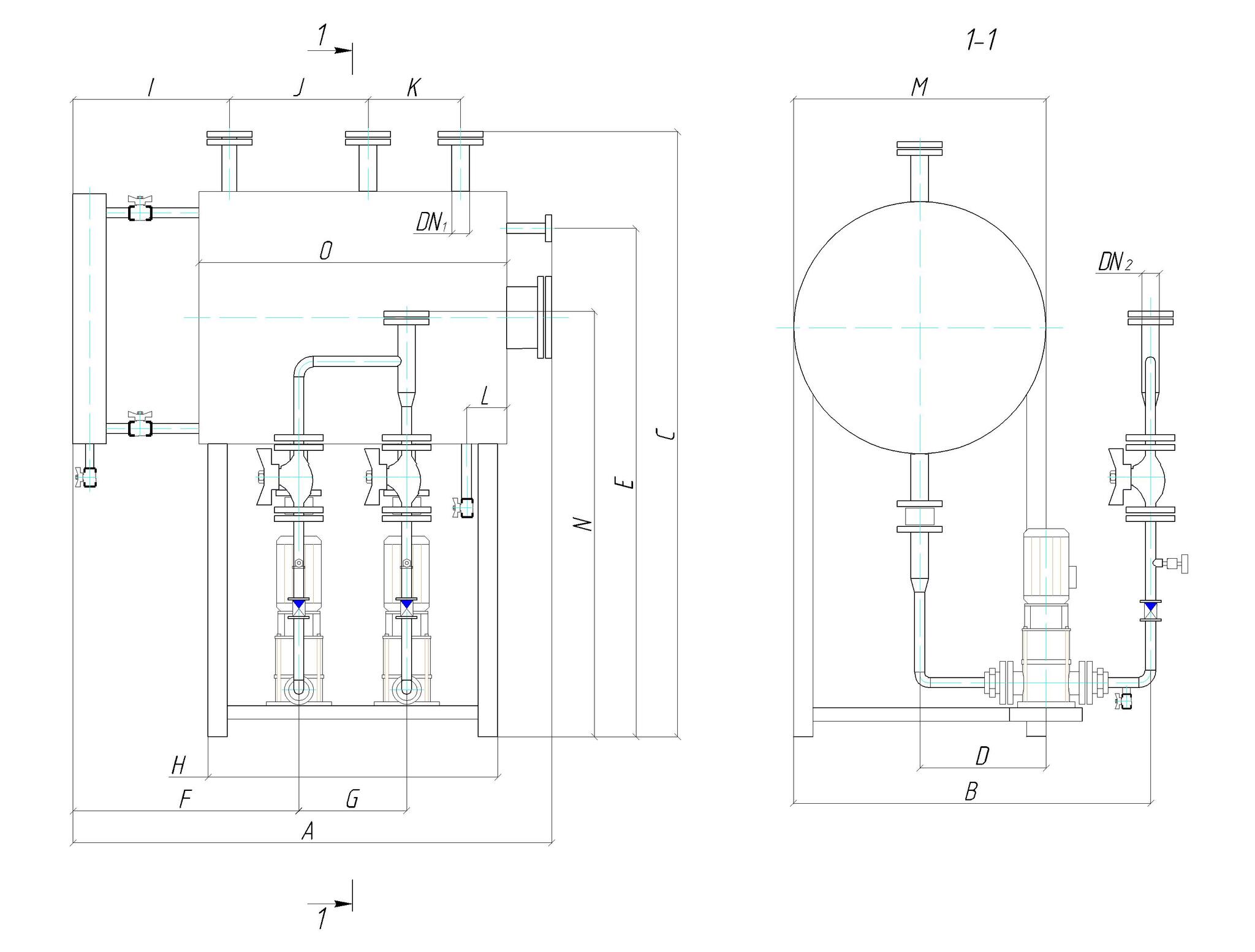

Таб.2.Габаритные и присоединительные размеры СНК серии STANDART.

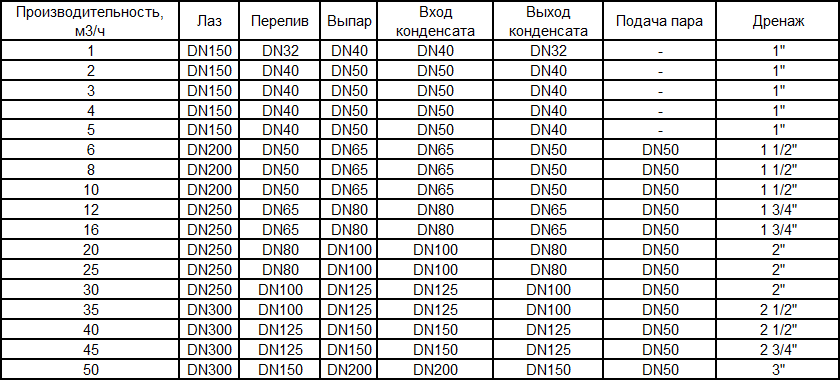

Таб.3.Диаметры присоединений и масса СНК серии STANDART.
