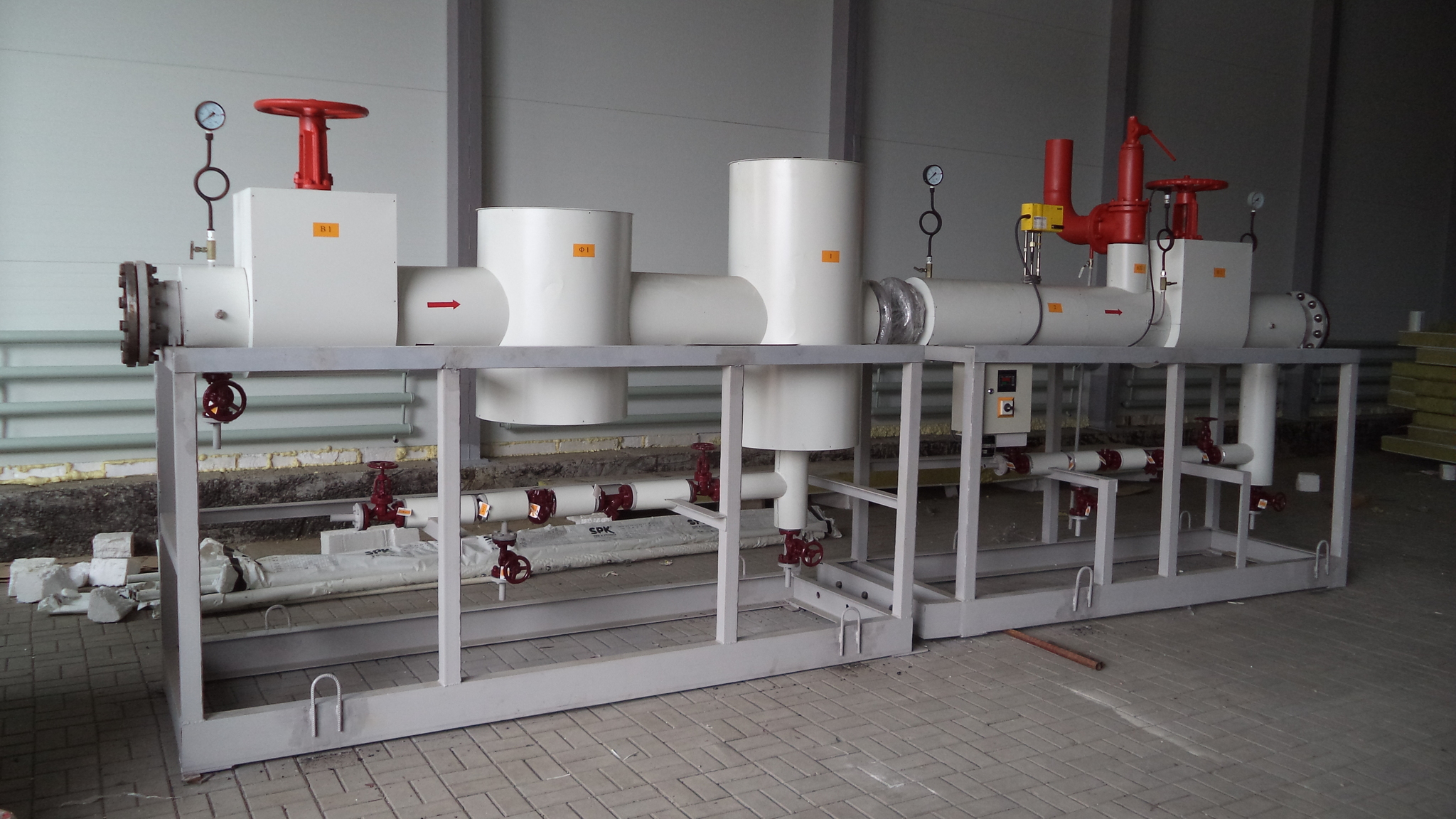

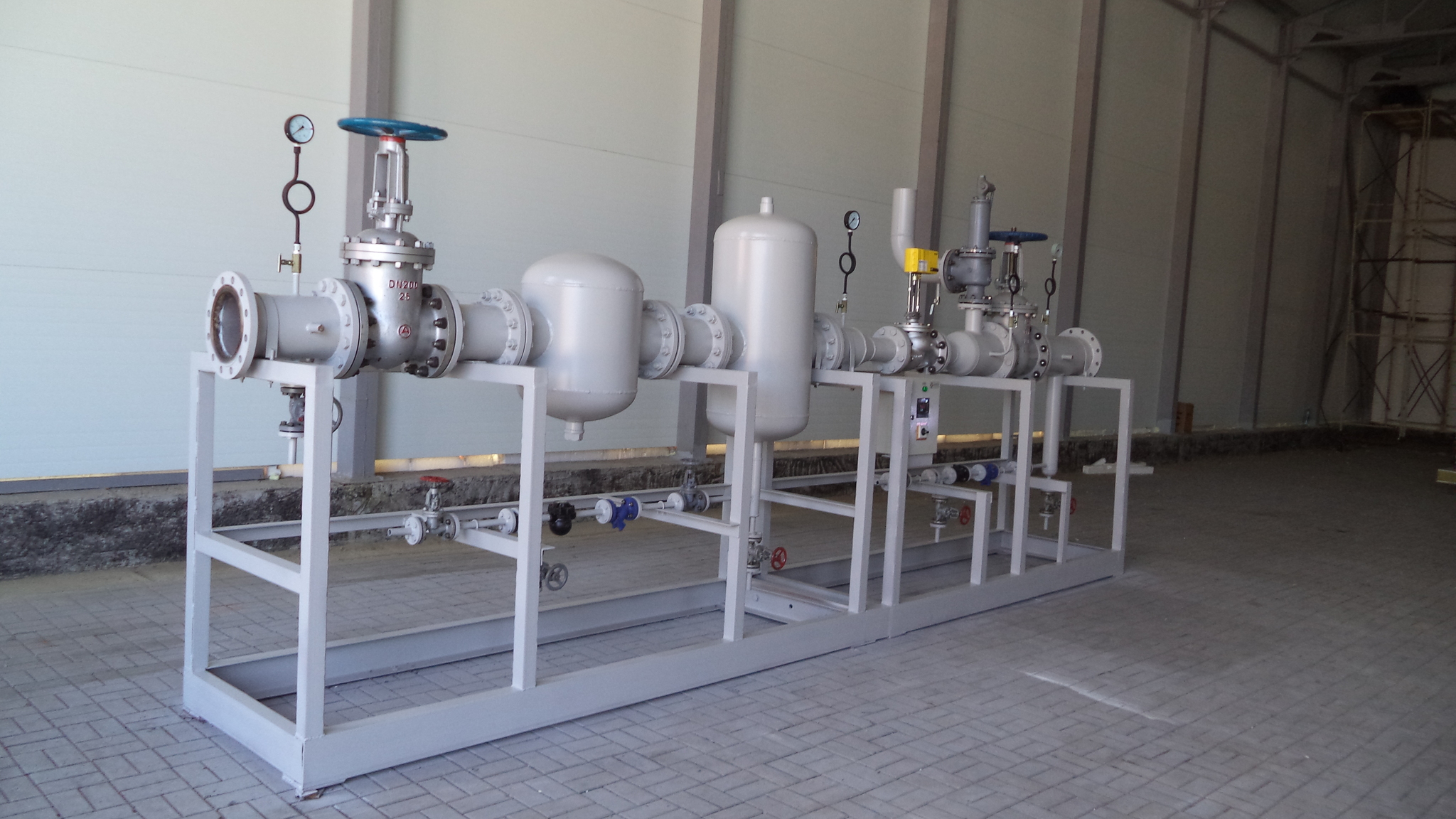

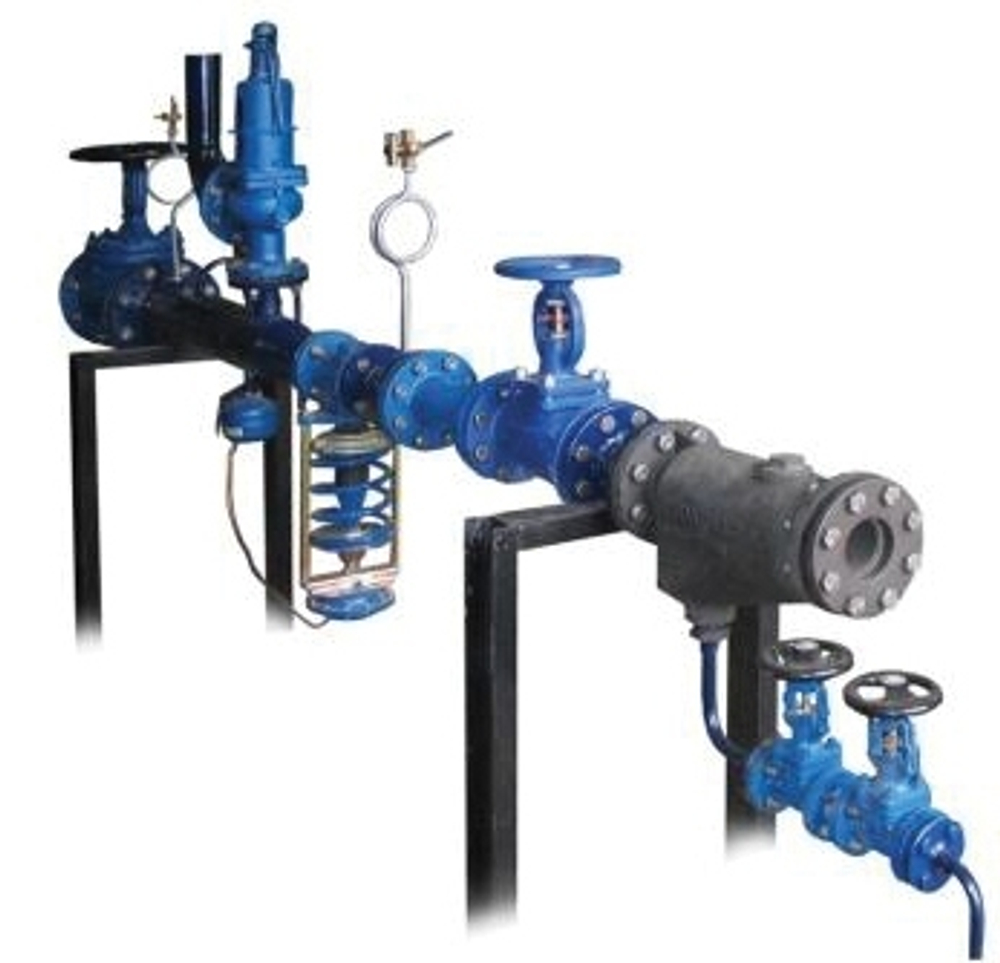

Станция редуцирования пара SPR
Станции редуцирования пара (SRP) – предназначены для снижения уровня парового давления и для поддержания заданного давления после станции, вне зависимости от перемен в работе источника.
Регулирование давления пара происходит за счет запорно-регулирующего клапана с электроприводом или регулятора прямого действия.
Условное обозначение типа станции: SRP-E/P/A-1/2-X-Y/Z-P/M, где:
SRP – станция редуцирования пара;
E/P – тип регулятора: с электроприводом (E) или прямого действия (P);
1/2 – одна или две нитки редуцирования;
X – Ду регулятора;
Y/Z – давление на входе / давление на выходе, бар;
P/M – вид исполнения: на раме (P) или в модуле (M);
Пример: SRP-Е-1-100-12/6,5-Р – станция редуцирования пара выполненная на раме с одной ниткой редуцирования на базе регулятора с электроприводом Ду 100, давление на входе 12 бар, давление на выходе 6,5 бар.
|
Комплект поставки: • главный трубопровод из стали 20; • рама-основание из стали 3; • входные и выходные патрубки с ответными фланцами; • регулятор давления; • фильтр сетчатый, сепаратор пара; • предохранительный клапан; • запорная арматура, • конденсатоотводчики; • теплоизоляция из минеральной ваты с покрытием оцинкованной сталью с полимерным декоративным покрытием; • приборы КИПиА; • шкаф управления для регуляторов с электроприводом; • паспорт и инструкцию по эксплуатации. |
Опции: · модуль теплоизолированный; · система GSM или Internet диспетчеризации и иные опции необходимые по техническому заданию.
|

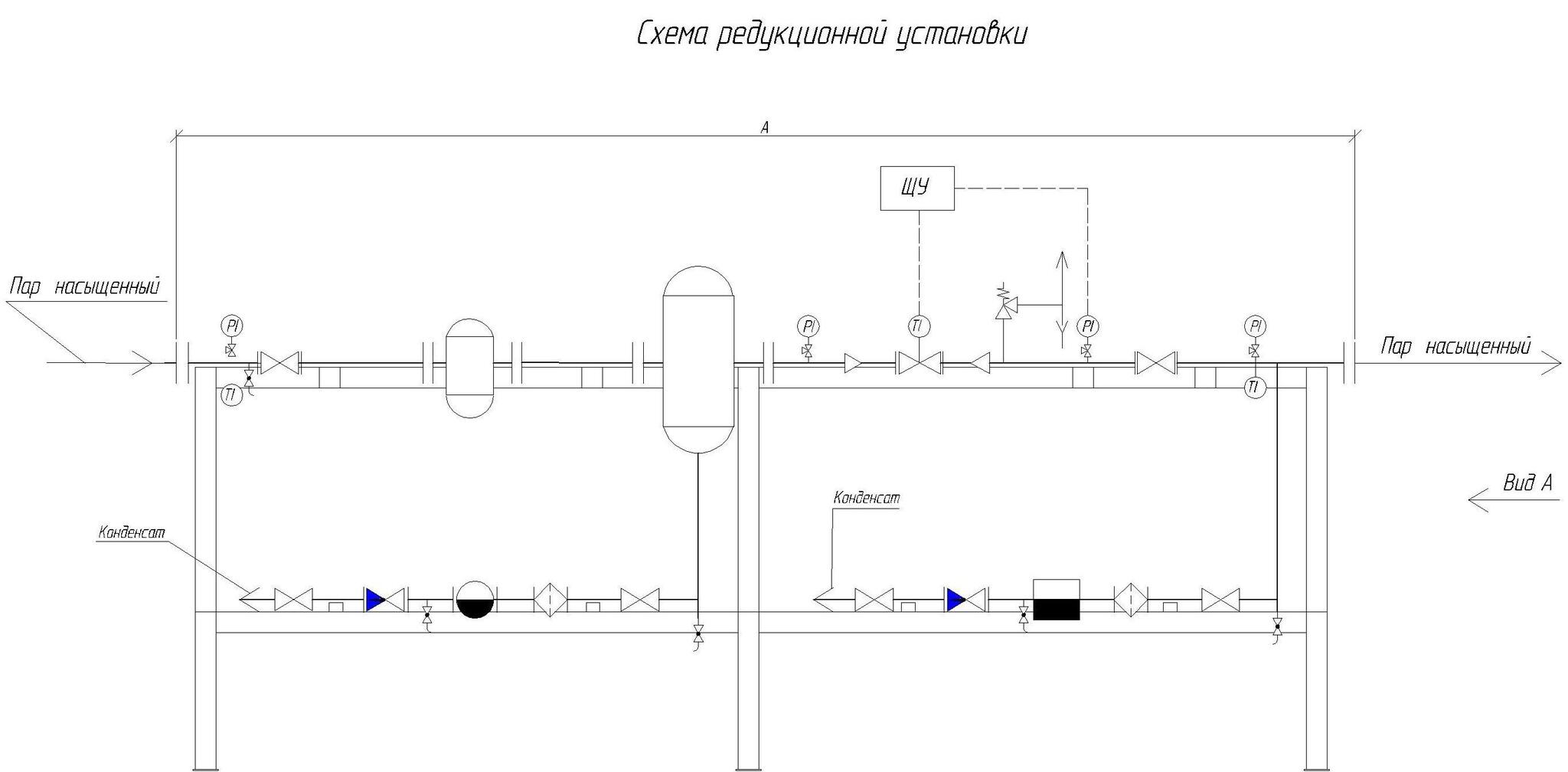

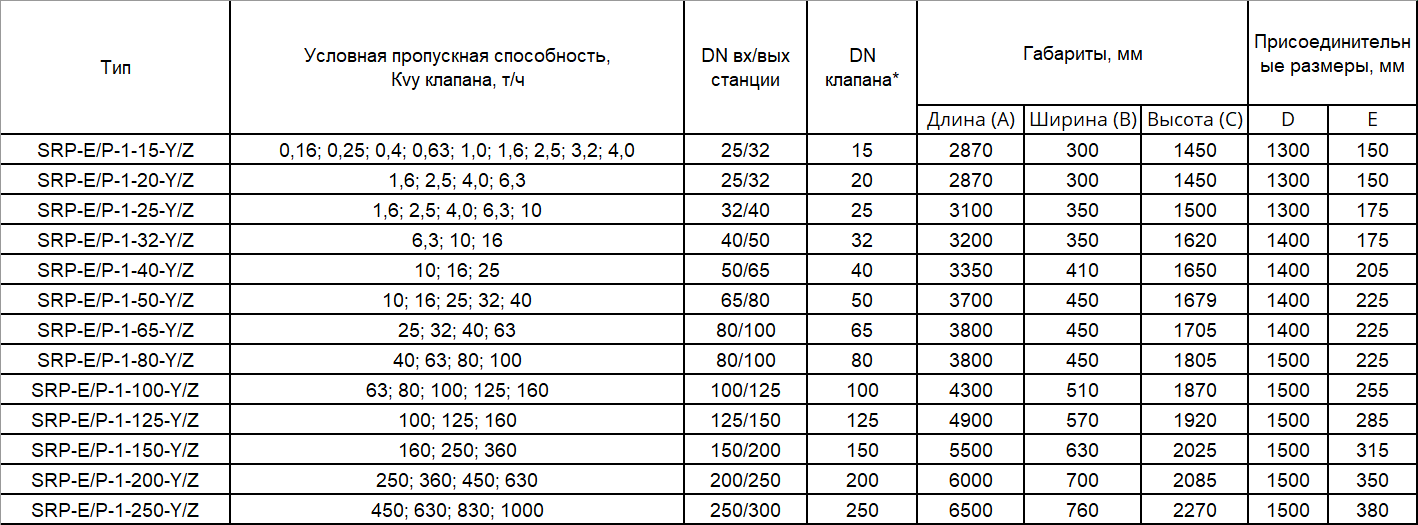

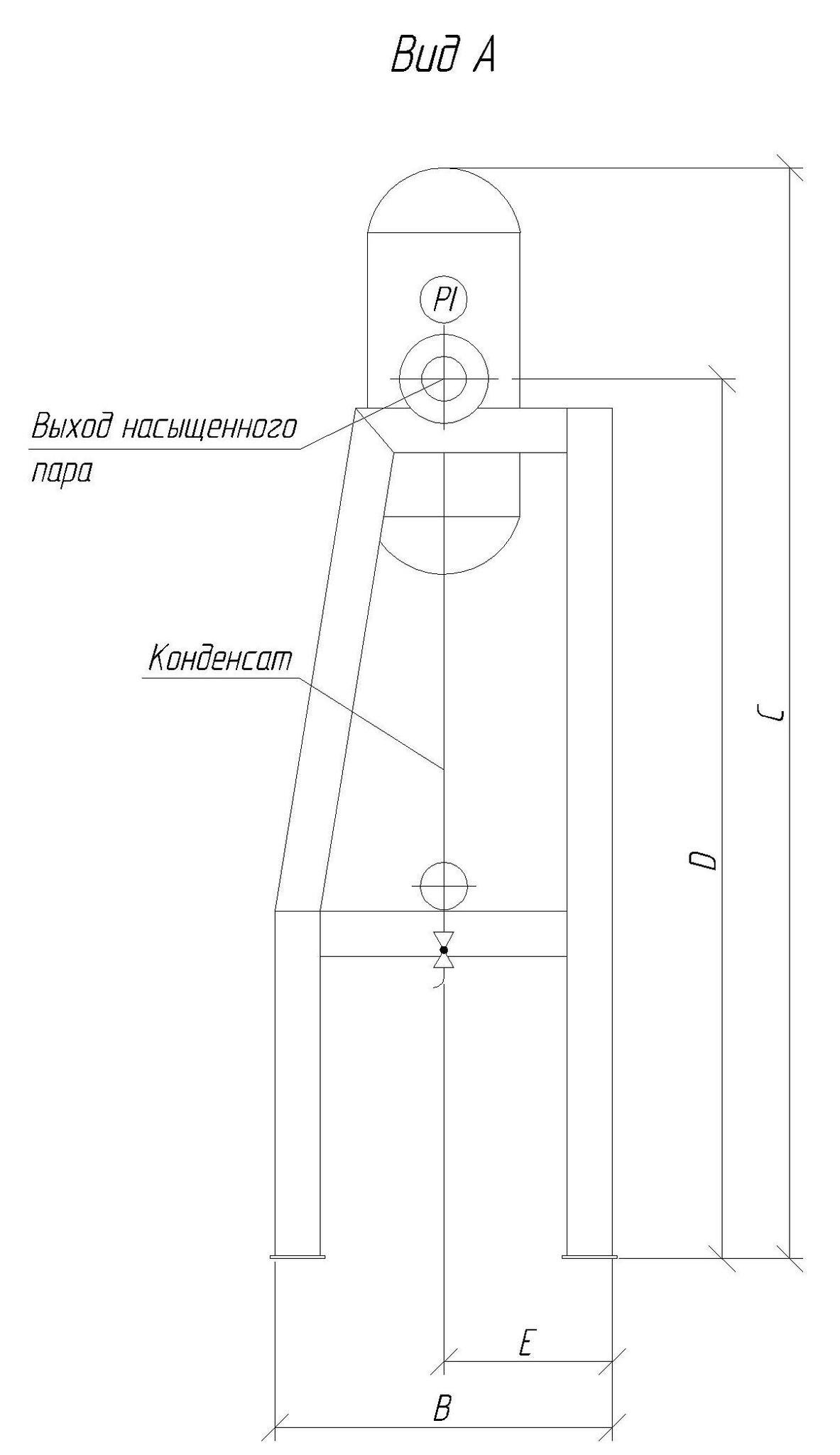

Технические характеристики станций SRP, размеры.
