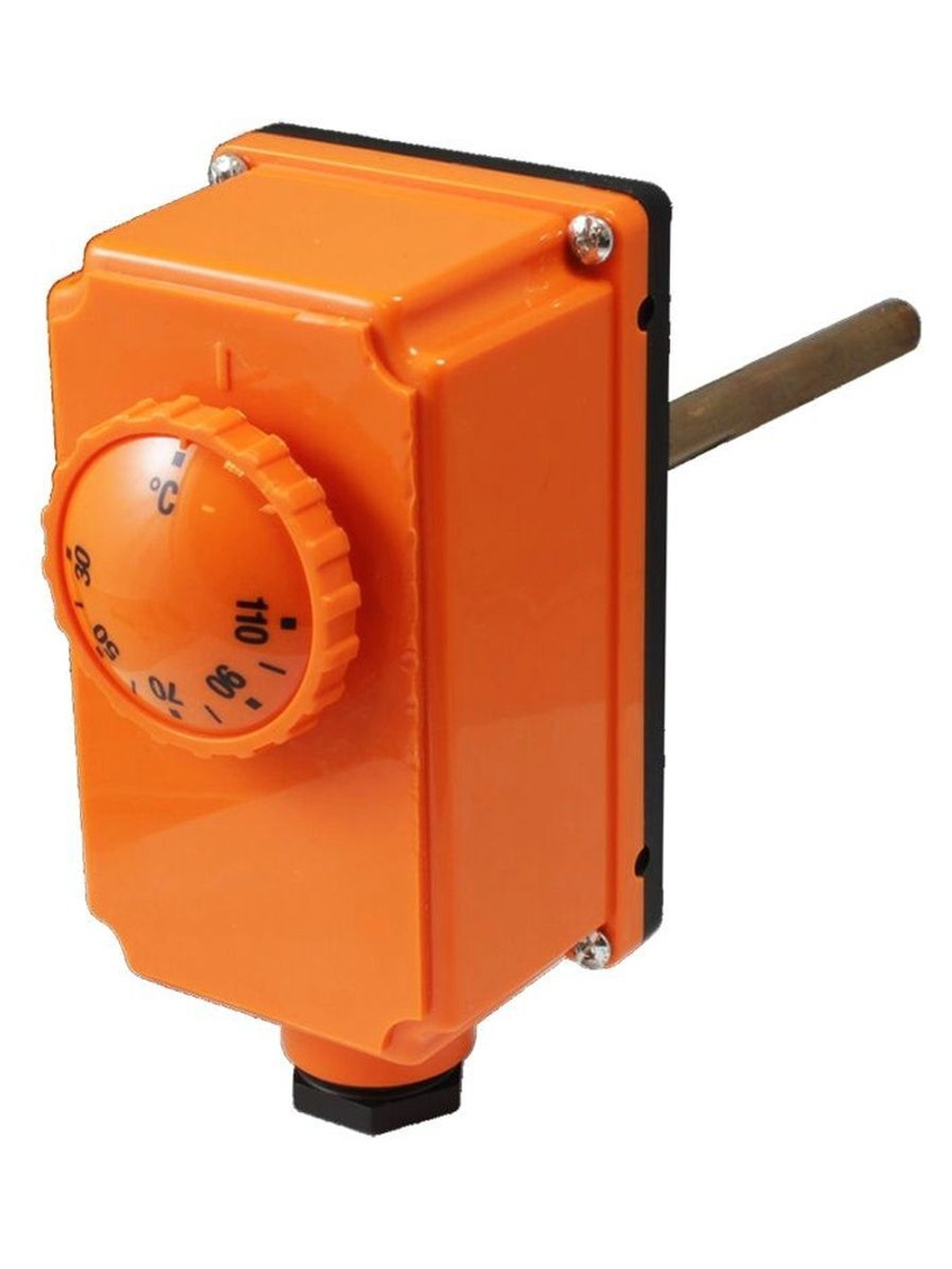

Термостат ДР-ТП-90

Погружной термостат ДР-ТП с переключающим контактом предназначен для регулирования температуры жидких и газообразных сред, неагрессивных к материалу погружной гильзы. Термостат может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

Принцип работы основан на свойстве объемного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы

Не требует питания

Штуцер со стандартной дюймовой резьбой G½" позволяет легко монтировать термостат в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы

Погружная гильза при износе должна быть заменена. Возможна замена на гильзы ГЗ-Н, ГЗЖ-Н подходящей длины, внутреннего диаметра и внешней резьбы

Технические характеристики:

Диапазон регулирования температур 0...+90°С

Дифференциал ±6°С

Коммутационная способность реле ~16 (2,5*) А, 220 В (нагрев)

~4 (0,5*) А, 220 В (охлаждение)

Механическая износостойкость ≥ 105 циклов

Скорость изменения температуры < 1°С/мин

Максимальная температура корпуса +80°С

Максимальная температура баллона +125°С

Максимальное давление на гильзу 1 МПа

Материал погружной гильзы Медь

Присоединение Штуцер G½" (латунь)

Степень защиты IP43
