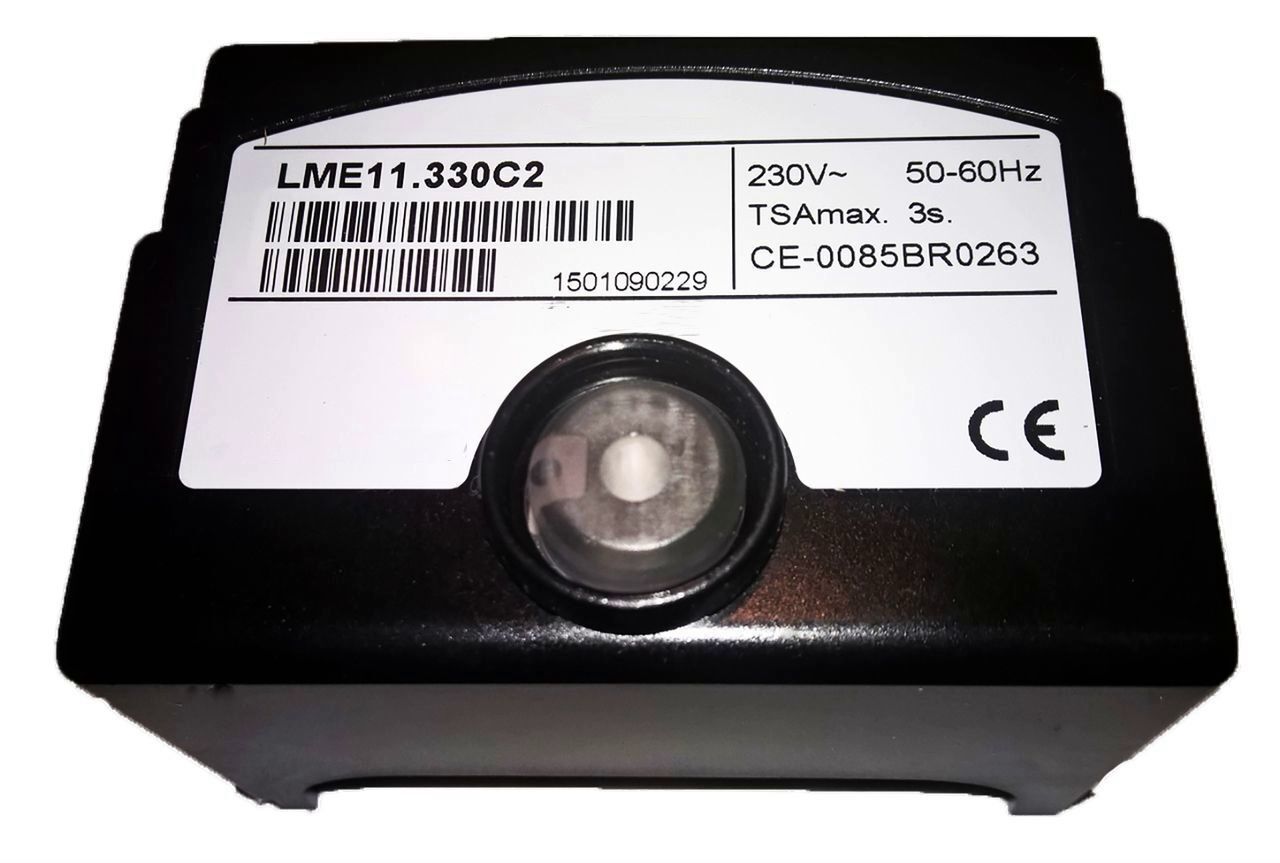

Топочный автомат Baltur LME11.330C2BT (0005030206) — надёжный менеджер горения для газовых горелок малой мощности

Менеджер горения Baltur LME11.330C2BT, (альтернатива ИП Волынская Н.Г.) арт. 0005030206 — это современный микропроцессорный топочный автомат (также известный как Siemens LME11.330C2BT) для безопасного пуска, управления и контроля одноступенчатых или двухступенчатых наддувных газовых горелок малой мощности, работающих в прерывистом режиме. Модель Baltur LME11.330C2BT разработана для управления горелками мощностью до 120 кВт и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях (включая стационарные воздухоподогреватели по DIN 4794), сушильных установках и другом тепловом оборудовании. Благодаря встроенному электронному усилителю сигнала пламени (ионизация или УФ), контролю давления воздуха и функции удалённого сброса блокировки, данный блок управления является оптимальным решением для модернизации устаревших систем (LGB21.330A27, LMG21.330B27) и установки на новое котельное оборудование.

Технические характеристики Baltur LME11.330C2BT

• Основные артикулы: 0005030206, LME11.330C2BT, 65125.
• Производитель (OEM): Siemens (полностью идентичен оригиналу LME11.330C2BT).
• Напряжение питания: 220-240 В (допустимое отклонение +10% / -15%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 91×62×62 мм; вес 0.14 кг (140 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Страна происхождения: Германия.
• Наличие цоколя: нет (цоколь приобретается отдельно, совместим с корзиной от заменяемого LGB21).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 30 секунд.
• TSA — Безопасное время розжига (предохранительное время): 3 секунды.
• t3 — Время перед поджигом (предзажигание): 2 секунды.
• t3n — Время после зажигания (постзажигание): 2.5 секунды.
• tw — Время ожидания: 2.5 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1- или 2-ступенчатая (одноступенчатая или двухступенчатая) горелка.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10 (с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок).
• Датчик голубого пламени QRC: для специализированных систем.
• Фоторезистор (фотодатчик): опционально для систем с жидким топливом.
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE) и использование кабеля заземления.

Собственные артикулы и коды Baltur / Siemens

• 0005030206 — основной артикул Baltur.
• LME11.330C2BT — полное наименование модели.
• 65125 — артикул в некоторых дистрибьюторских сетях (например, ANKAS).
• BPZ:LME11.330C2 — оригинальный артикул Siemens LME11.330C2 (полностью идентичен).
• LME11.330C2RL — артикул в некоторых дистрибьюторских сетях.
• Группа продукта (PLM): QBA6, PM300: Активный продукт.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LME11.330C2BT (альтернатива, произведённая в России).
• GEOX (Китай): BEC1.330/G2 (арт. GXCT1057) — полный аналог.
• LenxTi: LME11.330C2BT (совместимый блок).
• Weishaupt, Riello, Ecoflam, Oilon, Elco, Lamborghini: OEM-блоки на замену LME11.330C2BT.
• Другие распространённые артикулы: 65324220, 36106030, 840000005400.
• Примечание: Модель Baltur LME11.330C2BT является полным аналогом Siemens LME11.330C2BT и может использоваться в горелках Baltur, Weishaupt, Riello и других брендов.

Заменяемые модели, модернизация

Контроллер Baltur LME11.330C2BT используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LGB21.330A27 — прямая замена (идентичный корпус, аналогичная корзина/клеммник).
• LGB21.330A2, LMG21.330B27, LGB21.330B27 — при модернизации старых систем.
• LME11.330A2 — предыдущая версия, заменена на LME11.330C2BT (с улучшенной прошивкой и расширенной диагностикой).
• Riello 525SE, 557SE, 566SE, 568SE — возможна замена, но требуется согласование с производителем горелки.

При замене блоков LGB/LMG на LME необходимо заменить вспомогательное устройство AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27 (при использовании УФ-датчика QRA). В остальных случаях замена является прямой (pin-to-pin).

Ключевые особенности оригинального автомата Baltur LME11.330C2BT

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Прерывистый режим с управляемым перезапуском каждые 24 часа (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Контроль давления воздуха (air pressure supervision): Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки, что предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Защита от пониженного напряжения (undervoltage lockout): При падении сетевого напряжения ниже допустимого уровня (около 165-175 В) устройство автоматически отключается и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Многоцветная светодиодная индикация (LED, multicolor indication): На лицевой панели расположена кнопка ручного сброса со встроенным трёхцветным светодиодом для отображения состояния и кодов ошибок (зелёный, жёлтый, красный). Это упрощает диагностику и сокращает время поиска неисправности.
• Диагностика и интерфейс: Гнездо на кнопке сброса для подключения адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET. Визуальная диагностика мигающими светодиодными сообщениями (flash codes).
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298, EN 676, EN 230).
• Ограничение количества повторных попыток пуска (limitation of repetitions): Не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): Подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на цоколе с характерным щелчком (цоколь приобретается отдельно, совместим с корзиной от LGB/LMG).
• Конструкция «встраиваемая корзина» (plug-in design): Съёмная клеммная колодка (цоколь) упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Сертификация и надёжность: Соответствует стандартам EN 298:2003 (газовые горелки), EN 676 (газовые наддувные горелки), EN 230:2005-10 (жидкотопливные горелки). Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия) для Baltur.
• Расширенный температурный диапазон: Стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Гарантийный срок: 1 год.

Области применения, оригинальное оборудование Baltur

• Промышленные и коммунальные котельные с 1- или 2-ступенчатыми наддувными газовыми горелками малой мощности (до 120 кВт).
• Водогрейные и паровые котлы малой мощности.
• Теплогенераторы, воздухонагреватели и сушильные установки на газе.
• Горелки Baltur: серии BGN, BTL, TBG, SPARK, с регулируемым переменным потоком воздуха.
• Горелки Weishaupt: W-FM 05 (при модернизации).
• Горелки Riello, Ecoflam, Oilon, Elco, Lamborghini (при проверке совместимости).
• Модернизация устаревших систем управления LGB21.330A27, LGB21.330A2, LMG21.330B27.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Baltur / Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, совместим с корзиной от заменяемого LGB21). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода или УФ-датчика) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме (в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления.
• Режим эксплуатации (intermittent): Устройство рассчитан на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (LGB21.330A27, LMG21.330B27): Замену блоков LGB21.330A27, LMG21.330B27 на Baltur LME11.330C2BT производить по согласованию с производителем горелки. При использовании УФ-датчика QRA требуется замена вспомогательного устройства AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27. В остальных случаях замена является прямой (pin-to-pin).
• Совместимость с датчиками пламени (ионизация, УФ, QRC): Для контроля пламени в газовых горелках используйте ионизационный электрод или УФ-датчик QRA2 / QRA4 / QRA10 (с AGQ3.xA27). Для контроля пламени в жидкотопливных горелках используйте ионизационный электрод или фоторезистор QRB.
• Обслуживание и диагностика: При срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes) на лицевой панели, расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Baltur (арт. 0005030206) или совместимый аналог (Siemens LME11.330C2BT, GEOX BEC1.330/G2, LenxTi LME11.330C2BT).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига (клемма 21) — 2 А. Выход двигателя горелки (клемма 1) — 2 А. Выходы клапанов (клеммы 11, 12) — 2 А каждый (суммарно не более 3 А). Выход аварийного сигнала (клемма 6) — 1 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LME11.330C2BT. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens / Baltur. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
