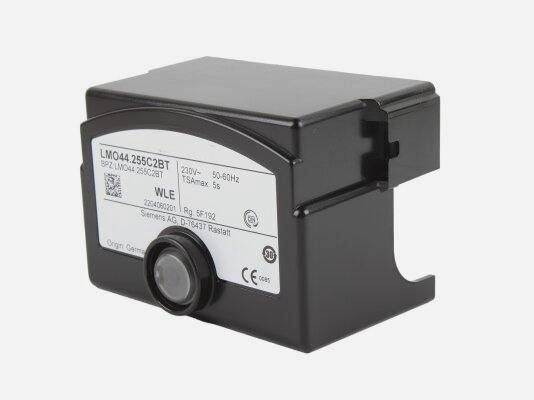

Блок управления горением Baltur LMO 44.255C2BT (0005030112) — надёжный топочный автомат для жидкотопливных горелок с расходом до 30 кг/ч

Менеджер горения Baltur LMO 44.255C2BT, (альтернатива ИП Волынская Н.Г.) арт. 0005030112 — это микропроцессорный автомат горения для безопасного запуска, управления и контроля одно- или двухступенчатых наддувных жидкотопливных горелок в прерывистом режиме. Устройство разработано компанией Siemens специально для горелок Baltur и применяется в моделях BTL6, BTL10, SPARK35DSGW и других. Прибор обеспечивает прерывистый режим работы с управляемым перезапуском каждые 24 часа, соответствует стандартам EN 267 и EN 230 и широко используется в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях, сушильных установках и стационарных воздухоподогревателях, отвечающих DIN 4794.

Технические характеристики Baltur LMO 44.255C2BT

• Оригинальный артикул Baltur: 0005030112.
• Производитель: Siemens (OEM-версия для Baltur).
• Напряжение питания: AC 220-240 В +10% / -15%, 50/60 Гц.
• Потребляемая мощность: около 12 ВА.
• Внешний предохранитель: 6.3 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 91×53×62 мм; вес ~0.148-0.2 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Максимальный расход топлива: до 30 кг/ч (версия для горелок с расходом >30 кг/ч имеет арт. 0005030112-30).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Цоколь: не входит в комплект поставки, приобретается отдельно (например, цоколь ARS или Socket 23527).

Тайминги цикла (временные параметры)

• t1 — Время предварительной вентиляции (tv, tp): 25 секунд.
• t1' — Время продувки (программа): 26 секунд.
• TSA — Безопасное время розжига (предохранительное время, ts, max): 5 секунд.
• tw — Время ожидания (max): 5 секунд.
• t3 — Время перед поджигом (предзажигание, tvz): 25 секунд.
• t3n — Время после зажигания (постзажигание, max): 10 секунд.
• t4 — Интервал между сигналом пламени и разрешением пуска BV2 (min): 15 секунд.
• Классификация: 2-ступенчатая (2-stage burner control).
• Время реакции на исчезновение пламени: менее 1 секунды.

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1, QRB1B, QRB3, QRB4: для контроля жёлтого пламени.
• Датчик голубого пламени QRC: для контроля окислительного (синего) пламени.
• УФ-датчик QRA: не поддерживается (требуется для газовых горелок).

Собственные артикулы и коды Siemens / Baltur

• 0005030112 — основной артикул Baltur LMO44.255C2BT.
• 997873 — артикул, используемый в системах заказа OEM.
• 65320024 — артикул Elco LMO44.255C2.
• 13021851, 13022700 — артикулы в дистрибьюторских сетях Elco.
• 04040980-LB, 04040980 — артикулы Lamborghini и Siemens для LMO44.255C2.
• 3170-HA — артикул в некоторых каталогах.
• A112/2 — артикул Ecoflam для LMO44.255C2.
• 150131850, 151-171-627 — артикулы в системах заказа (Kempston Controls).
• BPZ:LMO44.255C2, LMO44.255C2 — оригинальные артикулы Siemens.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LMO44.255C2BT (0005030112), аналог.
• Elco (Элько): 65320024, 13021851, 13022700.
• Ecoflam (Экофлам): 65320024, A112/2.
• Lamborghini (Ламборгини): 04040980-LB.
• Oilon (Ойлон): 36106019.
• FLAMA: LMO44.255C2.
• Другие распространённые артикулы: 997873, 3170-HA, 150131850, 151-171-627.

Заменяемые модели, модернизация

Контроллер Baltur LMO44.255C2BT используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LOA44.252A27, LOA44.252B27, LOA44.175B27.
• LMO44.111C2 (старая версия).
• Другие устаревшие контроллеры Siemens серии LOA44.
• При модернизации горелок Baltur SPARK 35 DSGW.

Ключевые особенности оригинального автомата Baltur LMO44.255C2BT

• Микропроцессорное управление: сертификация по стандартам EN 298, EN 230 и EN 267, точная цифровая обработка сигнала и надёжная защита от сбоев.
• Шунтирующий контакт для маслоподогревателя: управление цепью предварительного подогрева топлива с мониторингом времени прогрева для обеспечения стабильного воспламенения при низких температурах.
• Защита от пониженного напряжения (undervoltage detection): защитное отключение при падении напряжения до 165 В, инициация автоматического запуска при нормализации напряжения до 175 В.
• Прерывистый режим с управляемым перезапуском каждые 24 часа: для обеспечения безопасности и соответствия стандартам EN 230.
• Многоцветная светодиодная индикация, LED, multicolor indication: на лицевой панели расположена кнопка сброса со встроенным трёхцветным светодиодом для отображения состояния и кодов ошибок (зелёный, жёлтый, красный).
• Гнездо для интерфейсного адаптера, OCI400, ACS400: на кнопке сброса предусмотрено гнездо для подключения адаптера OCI400, программного обеспечения ACS400 и удалённой кнопки сброса.
• Диагностика неисправностей, fault finding, error code table: визуальная диагностика мигающими светодиодными сообщениями или через интерфейсный адаптер и компьютерную программу ACS400 для подробной сервисной информации.
• Быстрое аварийное отключение, lockout, safe shut-off: при срыве пламени система отключает клапаны и двигатель горелки менее чем за 1 секунду.
• Вибростойкий ударопрочный корпус, IP40, impact-proof, heat-resistant, flame-retarding: корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на монтажной базе с цоколем (цоколь приобретается отдельно).
• Электрический дистанционный сброс, remote reset: возможность подключения выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Встроенный усилитель сигнала пламени: для стабильной работы с фоторезистивными датчиками QRB и QRC.
• Ограничение количества повторных попыток пуска, repetition limit: не более 3 повторных запусков для предотвращения аварийных ситуаций при неисправностях.

Области применения, оригинальное оборудование Baltur

• Промышленные и коммунальные котельные с одно- и двухступенчатыми наддувными жидкотопливными горелками.
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели и сушильные установки на жидком топливе.
• Горелки Baltur: SPARK 35 DSGW, BTL6, BTL10, BT34DSG, BT40DSG, BT55DSG, BT75DSG, BT100DSG, BT120DSG и др.
• Стационарные воздухоподогреватели, соответствующие стандарту DIN 4794.
• Модернизация устаревших систем управления LOA44.252A27, LOA44.175B27 и других.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens / Baltur

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на соответствующий цоколь (приобретается отдельно, например, цоколь ARS или Socket 23527). Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей, detector cable, cable lengths: Кабели от датчика пламени (фоторезистора QRB или QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м.
• Режим эксплуатации, intermittent, LMO44: Прибор рассчитан на прерывистый режим работы. Для обеспечения заявленного ресурса необходимо, чтобы блок управления останавливался хотя бы раз в сутки (например, штатным термостатом или контроллером).
• Замена устаревших моделей, LOA44.252A27: Замену блоков LOA44.252A27, LOA44.175B27 на LMO44.255C2BT производить по согласованию с производителем горелки.
• Обслуживание, lockout reset: При срабатывании блокировки найдите и устраните причину (отсутствие топлива, загрязнение фоторезистора QRB, неисправность клапана). Для сброса блокировки нажмите кнопку сброса примерно на 1-3 секунды. Встроенный светодиод мигает разными цветами, информируя о режиме работы или коде ошибки. Ремонт блока не предусмотрен, при выходе из строя требуется замена на новый оригинальный блок Siemens / Baltur (0005030112) или совместимый аналог (65320024, 04040980).
• Совместимость с датчиками пламени, QRB, QRC: Для контроля жёлтого пламени используйте фоторезистивный датчик QRB1, QRB1B, QRB3. Для контроля синего (окислительного) пламени используйте датчик QRC. Для газовых горелок с УФ-контролем требуется адаптер AGQ3 и использование другой серии контроллеров.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (мощность, топливо, тип розжига) совместимы с характеристиками LMO44.255C2BT. Для систем с расходом более 30 кг/ч используйте версию контроллера с арт. 0005030112-30.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens / Baltur. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
