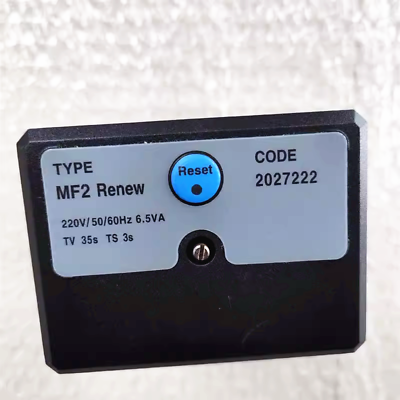

Блок управления горелкой MF2 Renew 2027222 — двухтопливный топочный автомат для наддувных горелок мощностью до 350 кВт

Менеджер горения MF2 Renew 2027222 — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки одно- или двухступенчатых наддувных горелок, работающих на газе или жидком топливе в прерывистом режиме. Модель MF2 Renew мощностью до 350 кВт широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях и сушильных установках. Является надёжной заменой устаревших блоков Riello RBO, Brahma SM и других контроллеров серии MF2.

Технические характеристики MF2 Renew 2027222

• Оригинальные артикулы: 2027222, MF2 Renew, MF2RENEW, MF2R 2S, 2027222-КОД MF2.
• Напряжение питания: AC 220-240 В (доступна версия 110-120 В), 50/60 Гц.
• Потребляемая мощность (пуск/работа): 9 ВА / 3.5 ВА.
• Встроенный предохранитель: 6.3 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -10 до +60 °C (без конденсации).
• Допустимая влажность: макс. 95% (при 40 °C).
• Вес (включая цоколь): 600 г.
• Расчётный ресурс: 250 000 циклов запуска.
• Максимальная мощность горелки: до 350 кВт.
• Страна происхождения: Италия (производитель: Brahma), Южная Корея (производитель: Sookook).
• Цоколь: не входит в комплект поставки, приобретается отдельно.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 30 секунд.
• TS, TSA — Предохранительное время (безопасное время розжига): 3 секунды.
• t4 — Интервал между EV1 и EV2: 30 секунд.
• t6 — Время постпродувки (после остановки): 5 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1- или 2-ступенчатая горелка.

Предельно допустимые токи на клеммах (контактах)

• Двигатель горелки (Burner motor): 4 А (макс.).
• Клапаны EV1, EV2 (Solenoid valves): 2 А (макс.).
• Трансформатор розжига (Ignition transformer): 2 А (макс.).
• Сигнал блокировки (Alarm): 1 А (макс.).
• Регуляторы T, PA, PG (Regulators): 6 А (макс.).
• Примечание: Указанные токи являются максимальными. Рекомендуется не превышать их для обеспечения надёжной работы.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): Использует выпрямляющие свойства пламени. Минимальный ток ионизации: 0.5 мкА (0.0005 мА), рекомендуемый ток ионизации: 7 мкА (0.007 мА). Напряжение на детекторе — 350 В.
• Ультрафиолетовый датчик (УФ, UV photo tube): Рекомендуемое рабочее напряжение с фотодатчиком: более 15 мкА (0.015 мА).
• Кантал (Kanthal) и другие датчики пламени: Поддерживаются в различных исполнениях.
• Минимальное сопротивление изоляции кабеля и детектора до земли: > 50 МОм.

Собственные артикулы и коды MF2 Renew

• 2027222 — основной артикул модели MF2 Renew в каталогах Sookook и Brahma.
• MF2 Renew — коммерческое наименование.
• MF2RENEW, MF2R 2S, MF2R, MF2 Renew 2S — варианты написания.
• MF2 (стандартный MF2 для горелок до 30 кг/ч) — близкая версия, часто используется как аналог.
• 18015002 — артикул Brahma MF2 в некоторых дистрибьюторских сетях (например, krom.ae).
• 18015002MF2, 18210014D — схожие артикулы в каталогах Brahma.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Brahma (Брама): 18015002, MF2 (ионизационный / УФ), серии EMG-MF2-4015_r01.
• ИП Волынская Н.Г.: арт. MF2 Renew 2027222 (альтернатива).
• Riello (Риелло): 3003896, 3003896-RL, 3001156, 3003535 (на замену RBO 522, RBO 530).
• Baltur (Балтур): 18048620, 30884-BT (совместимые блоки).
• Weishaupt (Вайсхаупт): OEM-блоки на замену MF2.
• Ламборгини, Lamborghini: 04019090-LB (схожий по функционалу).
• Другие распространённые артикулы: 18015002, 18015002MF2, 18210014D, 18210114 (цоколь), 18015002MF3 (на вариант MF3).
• Замена для горелок Riello GULLIVER: RG2, RG3, RG4S, RG5S, RG2D, RG3D, RG4D, RG5D и др.
• Замена для горелок Riello 40G5: одноступенчатые газовые горелки.
• Замена для горелок Riello PRESS: серии GW, 1G, 2G, 3G, 4G.

Заменяемые модели, модернизация

Контроллер MF2 Renew 2027222 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Riello RBO 522 OR3, Riello RBO 522 /OR3, Riello RBO 522.
• Brahma SM152.2 (стандартная версия, без цифровой обработки).
• Brahma OR3/B 18048620, Brahma OR3/B.
• Siemens LMO24.111C2, Siemens LOA24.171B27 (при модернизации старых котельных на жидком топливе).
• Siemens LGB21.330A27, LMG21.330B27 (при модернизации старых систем).
• Другие блоки управления MF2, выпускаемые Brahma/Sookook.

Ключевые особенности оригинального автомата MF2 Renew

• Микропроцессорное управление: Сертификация по немецкому стандарту DIN 4788, часть 3, для горелок мощностью до 350 кВт.
• Двухтопливное применение: Возможность работы как на газе (с УФ-контролем и ионизацией), так и на жидком топливе (дизель, мазут) с помощью ионизационного электрода.
• Прерывистый режим работы (intermittent): Для технических и сервисных причин требуется принудительная остановка горелки не реже одного раза в 24 часа.
• Высокая мощность управления контактами: Двигатель горелки до 4 А, клапаны EV1/EV2 до 2 А (обеспечивает резервирование цепи подачи топлива).
• Мгновенное аварийное отключение (Drop out time < 1 с): При исчезновении пламени подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования.
• Кнопка ручного сброса с сигнальной лампой: На лицевой панели. При аварийной блокировке после устранения неисправности необходимо нажать кнопку сброса для перезапуска.
• Конструкция для монтажа на горелку или в шкаф управления: Цоколь (NE, D E и т.д.) приобретается отдельно.
• Универсальная совместимость с датчиками пламени: Поддерживает ионизационные электроды, УФ-датчики (UV photo tube), кантал и другие системы детектирования.
• Клеммная колодка: Съёмный цоколь с винтовыми клеммами (клеммная планка) упрощает подключение внешних цепей и замену блока без перепайки.
• Соответствие требованиям безопасности: Прошёл испытания в Лаборатории машин и термотехники (Рим — Капаннелле) для горелок мощностью до 2332 кВт, имеет сертификацию Министерства внутренних дел по пожарной безопасности (циркуляры n68 и n42).
• Сертификат DIN-DVGW 89.09fBN: (истек, не возобновляется, но продукт соответствует актуальным нормам EN).

Области применения (оригинальное оборудование MF2 Renew)

• Промышленные и коммунальные котельные с двухступенчатыми наддувными газовыми или жидкотопливными горелками.
• Водогрейные и паровые котлы малой и средней мощности (до 350 кВт, расход до 30 кг/ч).
• Теплогенераторы, воздухонагреватели и сушильные установки на газе или дизельном топливе.
• Горелки Riello (GULLIVER, 40G5, PRESS, GW, 1G, 2G, 3G, 4G).
• Горелки BALTUR, ECOFLAM, Weishaupt, CIB Unigas и других брендов.
• Модернизация устаревших систем управления Riello RBO 522, Brahma SM152, Siemens LOA24/LFL1.

Рекомендации по монтажу и эксплуатации (оригинальная продукция MF2)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (NE, D E, AGM... и т.д.) — цоколь приобретается отдельно. Класс защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей, детектор, кабели детектора, max длина: Кабели от датчика пламени (ионизационного электрода или УФ-датчика) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м.
• Режим эксплуатации (intermittent, прерывистый режим): Для обеспечения заявленного ресурса (250 000 циклов) необходимо, чтобы блок управления останавливался хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (Riello RBO 522, Brahma SM152): Замену блоков Riello RBO 522 / OR3, Brahma SM152.2, Siemens LOA24.171B27 на MF2 Renew производить по согласованию с производителем горелки.
• Обслуживание, диагностика, lockout reset: При срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, плохой контакт ионизации, неисправность клапана). Для сброса блокировки нажмите кнопку сброса примерно на 1-3 секунды (3 секунды). Ремонт блока не предусмотрен, при выходе из строя требуется замена на новый оригинальный блок MF2 Renew или совместимый аналог (2027222).
• Совместимость с датчиками пламени (ионизация, УФ, фото): Для контроля пламени в газовых горелках с УФ-контролем используйте УФ-датчик Brahma UV1 / UV2 (с ионизационным электродом или без). Для контроля пламени в жидкотопливных горелках используйте ионизационный электрод или фоторезистивный датчик QRB.
• Максимальная мощность горелки: Не устанавливайте блок на горелку мощностью свыше 350 кВт без согласования с производителем и проверки сертификатов (для мощности выше 350 кВт требуется отдельная сертификация в лаборатории Capannelle).
• Электропитание, фаза и нейтраль: При монтаже необходимо правильно подключить фазу (L) и нейтраль (N) на клеммах цоколя согласно инструкции (Рис. D-E, NE).
• Контроль изоляции и чистоты: Перед запуском проверьте сопротивление изоляции кабеля детектора (>50 МОм) и чистоту зоны контроля пламени.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Brahma / Sookook. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
