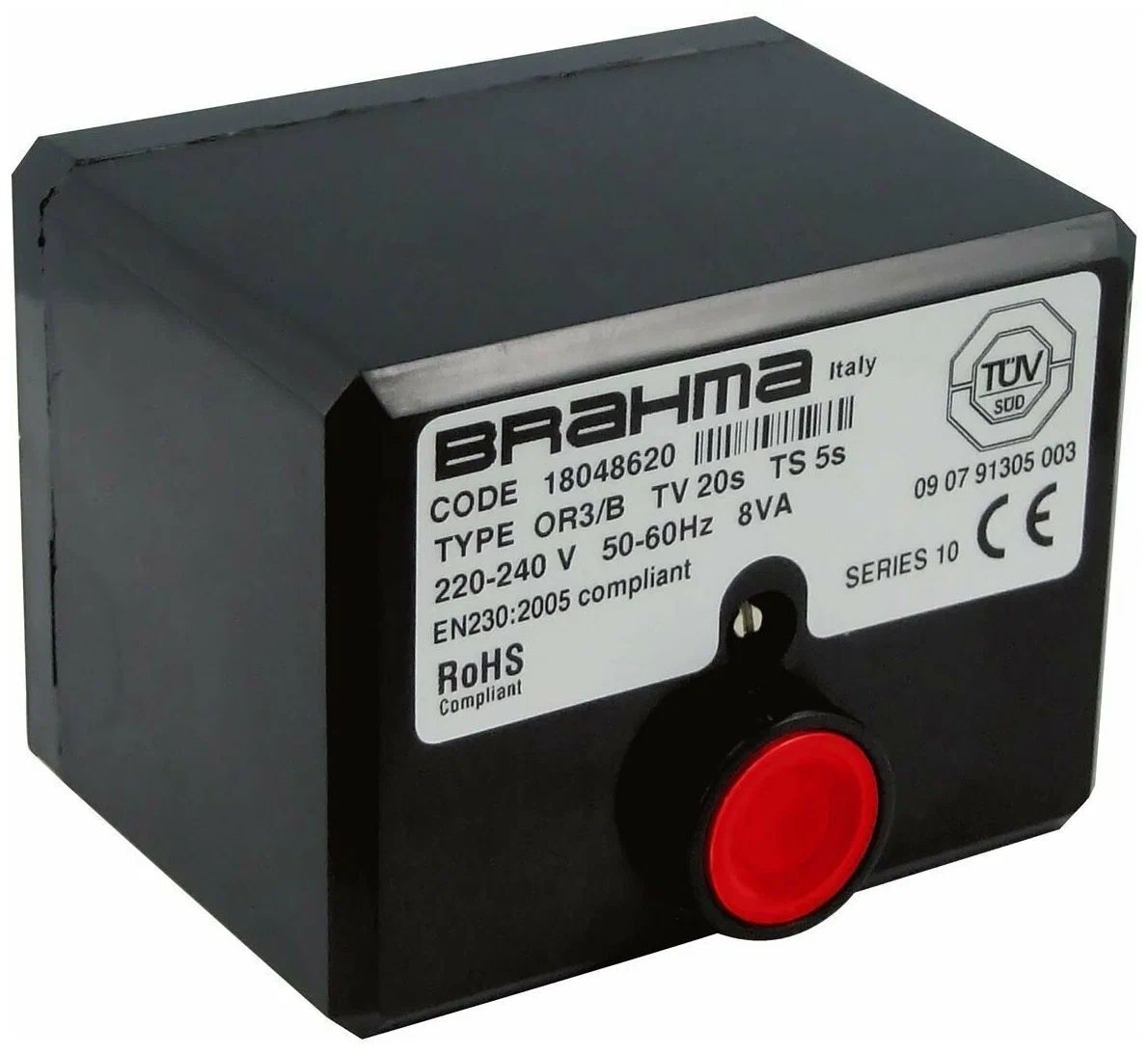

Топочный автомат Brahma OR3/B 18048620 — надёжный блок управления для жидкотопливных наддувных горелок до 30 кг/ч

Менеджер горения Brahma OR3/B 18048620 — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки одноступенчатых или двухступенчатых наддувных жидкотопливных горелок малой и средней мощности в прерывистом режиме. Модель OR3/B предназначена для горелок, работающих на дизельном топливе и мазуте, с пропускной способностью до 30 кг/ч. Устройство широко применяется в горелках BALTUR (SPARK26DSG, SPARK30DSG, SPARK35DSG, BT40G, BT34DSG, BT40DSG, BT55DSG, BT75DSG, BT100DSG, BT120DSG) и других производителей, а также в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях и сушильных установках. Является прямой альтернативой устаревшим контроллерам Siemens LOA24.171B27 и LOA44.255B27.

Технические характеристики Brahma OR3/B 18048620

• Оригинальные артикулы: 18048620, OR3/B, OR3B.
• Напряжение питания: AC 220-240 В, 50/60 Гц (по запросу доступны версии на 110-120 В, 24 В, 12 В).
• Потребляемая мощность: 6,5-8 ВА.
• Встроенный предохранитель: 6,3 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Допустимая влажность: макс. 95% при 40 °C.
• Габариты (В×Ш×Г): 9×8.5×6.5 см.
• Вес: 0.2-0.24 кг (200-240 г).
• Расчётный ресурс: 250 000 циклов запуска.
• Максимальный расход топлива: до 30 кг/ч.
• Страна происхождения: Италия.
• Цоколь: не входит в комплект поставки, приобретается отдельно.

Тайминги цикла (временные параметры)

• t1 — Время предварительной вентиляции (TV, tp): 20 секунд.
• TSA — Предохранительное время (TS, t2): 5 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1- или 2-ступенчатая горелка.

Совместимость с датчиками пламени

• Фоторезистор (фотодатчик) FC7, FC8, FC11, FC13: для контроля жёлтого и синего пламени. Возможно подключение с фронтальной (суффикс /A) или боковой (/V) стороны. Цвет корпуса датчика: /R — красный, /A — синий, /V — зелёный.
• Важно: Контроллер совместим с датчиками, имеющими уровень освещённости от 1,5 до 6,5 люкс (люмен/фут).

Собственные артикулы и коды Brahma

• 18048620 — основной код для заказа.
• OR3/B — краткое наименование модели.
• OR3B — вариант написания без косой черты.
• 18048620 OR3B — полное обозначение.
• Отраслевой код: серия Euro-Oil, серия 10.
• Коды в системах заказа: 0005030050-BT, 0005030049-BT (OEP).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• BALTUR (Балтур): 18048620, 0005030050-BT (основной аналог для горелок BALTUR).
• Ecoflam, Oilon, Weishaupt: OEM-блоки под арт. OR3/B.
• Riello (Риелло): RBO 522, RBO 522 OR3, 3003896 (совместим по функционалу).
• ИП Волынская Н.Г.: арт. 18048620 (альтернатива).
• Siemens: LOA24.171B27, LOA44.255B27 (прямая альтернативная замена при модернизации).
• Другие распространённые артикулы: 24283961 (Brahma), 04019090-LB (Lamborghini), 36106030 (Oilon).

Заменяемые модели (для модернизации)

Контроллер Brahma OR3/B используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Siemens LOA24.171B27, LOA24.175B27
• Siemens LOA44.255B27, LOA44.175B27
• Другие контроллеры серии Euro-Oil (OR1, OR2, OR3, FR1, FR2) с иными временными настройками.

Ключевые особенности оригинального автомата Brahma OR3/B

• Микропроцессорное управление: сертификация по европейским стандартам DIN EN 230:1991-05 и DIN 4794 для генераторов горячего воздуха (WLE).
• Два независимых контакта безопасности для управления масляным клапаном: обеспечивают резервирование критической цепи и повышают надёжность системы.
• Прерывистый режим работы (intermittent): автоматика инициирует контролируемое отключение с последующим перезапуском после 24 часов непрерывной работы.
• Защита от пониженного напряжения (варистор): варистор защищает электронику от скачков и перепадов в сети питания.
• Встроенный предохранитель 6,3 А (медленный): защищает внутренние цепи от короткого замыкания на выходах (клапаны, двигатель, трансформатор).
• Мгновенное аварийное отключение: при исчезновении пламени подача топлива прекращается менее чем за 1 секунду.
• Кнопка ручного сброса с сигнальной лампой: на лицевой панели. При аварийной блокировке после устранения неисправности необходимо нажать кнопку сброса для перезапуска.
• Поддержка маслоподогревателя (oil preheater): возможность подключения цепи предварительного подогрева топлива с мониторингом времени прогрева (блокировка при незавершении прогрева).
• Ударопрочный и термостойкий корпус IP40: корпус из огнестойкого пластика, защищает электронику от загрязнений, ударов и высоких температур.
• Простая установка: монтаж на горелку в любом положении, совместим с цоколями типа N и M.
• Контроль внешнего освещения (Extraneous light): автоматика выполняет блокировку в течение 10 секунд, если при запуске обнаружен посторонний свет.
• Дистанционный сброс (remote reset, /R версии): для версий с суффиксом /R возможен дистанционный электрический сброс блокировки.
• Электрическая прочность: выдерживает импульсное перенапряжение до 2,5 кВ.
• Низкое энергопотребление: всего 6,5-8 ВА в режиме ожидания.

Области применения (оригинальное оборудование Brahma)

• Промышленные и коммунальные котельные с одно- и двухступенчатыми наддувными жидкотопливными горелками (дизель, мазут).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели (WLE) и сушильные установки на жидком топливе.
• Горелки BALTUR серий SPARK, BT, а также аналоги горелок Riello, Ecoflam, Weishaupt.
• Модернизация устаревших систем управления Siemens LOA24, LOA44 и других контроллеров Euro-Oil.

Рекомендации по монтажу и эксплуатации (оригинальная продукция Brahma)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, типы N или M). Класс защиты IP40 обеспечивается только при правильном монтаже.
• Прокладка кабелей: Кабели от фотодатчика пламени должны прокладываться отдельно от силовых и высоковольтных линий для избежания электрических наводок и помех.
• Режим эксплуатации (intermittent): Для обеспечения заявленного ресурса необходимо, чтобы блок управления останавливался хотя бы раз в сутки (например, штатным термостатом). При работе с маслоподогревателем используйте функцию RISC (повторный запуск после прогрева).
• Замена устаревших моделей: Замену блоков Siemens LOA24, LOA44 на Brahma OR3/B производить по согласованию с производителем горелки. Убедитесь, что пропускная способность горелки не превышает 30 кг/ч.
• Проверка перед вводом в эксплуатацию: Убедитесь, что фотодатчик пламени настроен на правильный уровень освещённости (сигнал постоянного тока на клемме 9 менее 0,5 В). Перед запуском проверьте, что камера сгорания свободна от топлива.
• Обслуживание, lockout reset: При срабатывании блокировки найдите и устраните причину (отсутствие топлива, загрязнение фотодатчика, неисправность клапана, посторонний свет). Подождите 10 секунд после срабатывания блокировки, затем для сброса нажмите кнопку RESET. Ремонт блока не предусмотрен, при выходе из строя требуется замена на новый оригинальный блок Brahma или совместимый аналог.
• Совместимость по расходу топлива: Данная модель предназначена для горелок с расходом до 30 кг/ч. Для более мощных систем используйте другие контроллеры серии OR.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Brahma. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
