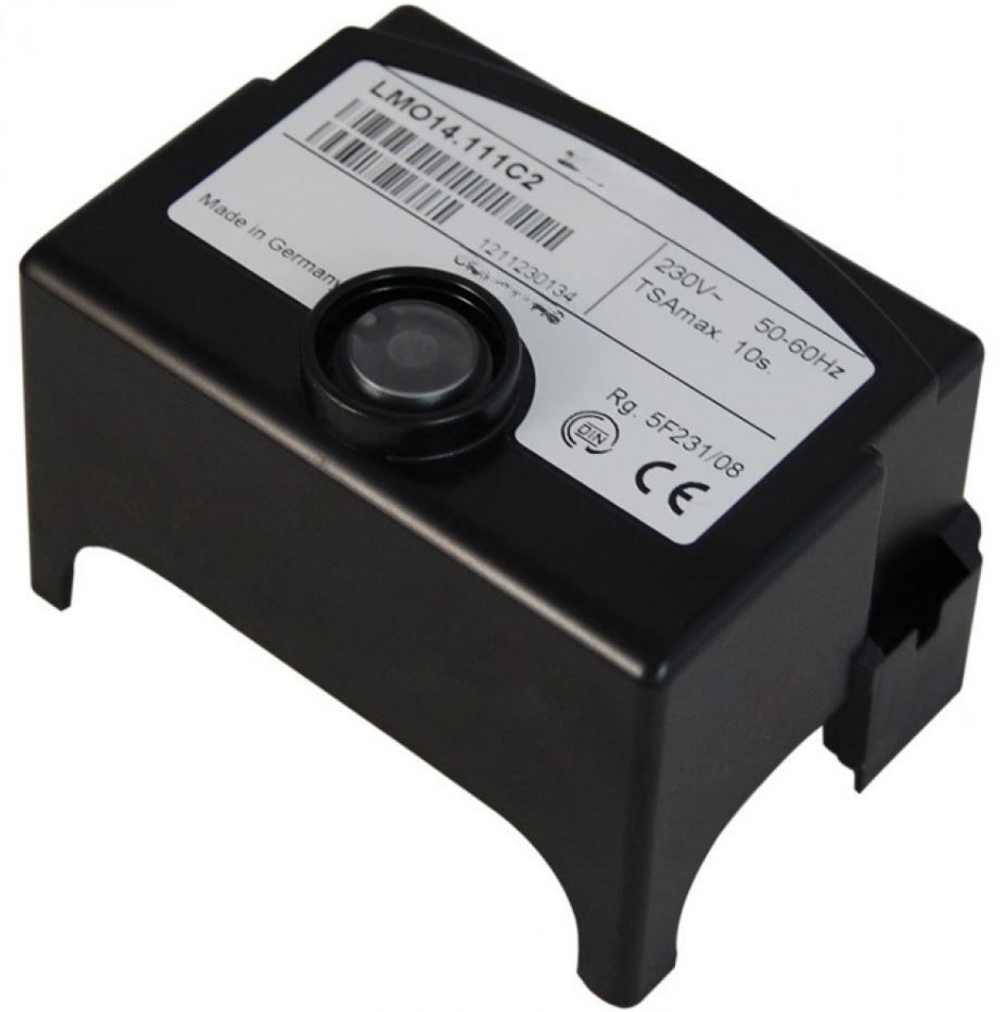

Автомат горения Siemens LMO 14.111C2EM, арт. 65320023, BPZ:LMO 14.111C2 — надёжный контроль одноступенчатых жидкотопливных наддувных горелок до 30 кг/ч

Менеджер горения Siemens LMO 14.111C2EM, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LMO14.111C2, LMO14.111C2EM — это современный микропроцессорный автомат горения для безопасного запуска, управления и контроля одноступенчатых наддувных жидкотопливных горелок малой и средней мощности в прерывистом режиме. Модель LMO14.111C2EM с максимальным расходом топлива до 30 кг/ч широко применяется в промышленных и коммунальных котельных, теплогенераторах и системах автономного отопления. Прибор сертифицирован по стандартам EN 230 и EN 267.

Технические характеристики Siemens LMO 14.111C2EM

• Оригинальные артикулы: BPZ:LMO14.111C2, LMO14.111C2EM, 65320023, 65070021.
• Напряжение питания: AC 230 В +10%/-15%, AC 220-240 В, 50/60 Гц.
• Потребляемая мощность: около 12 ВА.
• Внешний предохранитель: макс. 10 А, медленный 6.3 А.
• Степень защиты: IP40.
• Рабочая температура: от -5 до +60 °C.
• Габариты В×Ш×Г: 91×53×62 мм; вес ~0.2 кг (200 г).
• Расчётный ресурс: 250 000 циклов запуска, около 10 лет службы.
• Максимальный расход топлива: стандартная версия — до 30 кг/ч, специальные версии — выше 30 кг/ч.
• Цоколь: не входит в комплект поставки, приобретается отдельно.

Тайминги цикла, временные параметры

• t1 — Время предпродувки, tp, tv: 15 секунд.
• TSA — Безопасное время розжига, ts: 10 секунд.
• t3 — Время перед поджигом, tvz: 15 секунд.
• t3n — Время после зажигания: до 10 секунд.
• t4 — Интервал между зажиганием и открытием второго клапана: опционально.
• tw — Время ожидания: макс. 5 секунд.
• Классификация: 1-ступенчатая горелка.

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1, QRB1B, QRB3: для контроля жёлтого пламени, например, при сжигании дизельного топлива.
• Датчик желтого пламени QRB4: специализированный датчик.
• Датчик голубого пламени QRC: для контроля окислительного пламени.

Собственные артикулы и коды Siemens

• BPZ:LMO14.111C2 — основной код для заказа в системе Siemens.
• 65320023 — артикул Elco LMO14.111C2EM, OEM-версия.
• 65070021 — альтернативный артикул Elco.
• A112/1 — артикул у некоторых дистрибьюторов.
• 460120000300 — EAN, товарный код.
• Товарный код ТН ВЭД: 84169000.
• Код товара в Siemens: LMO14.111C2.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Elco / Honeywell: 65320023, 65070021.
• Bentone, Riello: OEM-блоки под арт. LMO14.111C2.
• Baltur, Ecoflam, Oilon: стандартизированные OEM-блоки.
• ИП Волынская Н.Г.: аналог LMO14.111C2EM, арт. 65320023.
• Ламборгини, Lamborghini: отдельные реле для одноступенчатых горелок, схожие по функционалу.
• Другие распространённые артикулы: A112/1, 04019090-LB, 36106030.

Заменяемые модели, модернизация

Контроллер LMO14.111C2EM используется как современная замена следующих устаревших моделей. Перед заменой сверьтесь с производителем горелки:

• LMO14.111C2, LMO14.111C2EM
• LMO14.113C2E, LMO14.113C2
• LOA24.171B27, LOA24.171B2EM, LOA24.171C27
• LOA26.171B27
• 65320028, D00176AXX, A117/1

Ключевые особенности оригинального автомата Siemens LMO14.111C2EM

• Микропроцессорное управление, МК: сертификация по стандартам EN 230, EN 267 и DIN EN 298, точная цифровая обработка сигнала.
• Прерывистый режим с управляемым выключением, intermittent, 24 h: после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском для обеспечения безопасности.
• Шунтирующий контакт для маслоподогревателя, bypass, oil preheater: управление цепью предварительного подогрева топлива с мониторингом времени прогрева до 10 минут.
• Защита от пониженного напряжения, undervoltage: при падении напряжения ниже 165 В устройство предотвращает запуск горелки или инициирует блокировку, перезапуск при восстановлении до 175 В.
• Многоцветная светодиодная индикация, LED, multicolor indication: на лицевой панели расположена кнопка сброса со встроенным трёхцветным светодиодом для отображения состояния и кодов ошибок.
• Гнездо для интерфейсного адаптера, OCI400, ACS400: на кнопке сброса предусмотрено гнездо для подключения адаптера OCI400 и удалённой кнопки сброса.
• Диагностика неисправностей, fault finding, error code table: визуальная диагностика мигающими светодиодными сообщениями или через интерфейсный адаптер и компьютерную программу ACS400, ACS410 для подробной сервисной информации.
• Быстрое аварийное отключение, lockout, safe shut-off: при срыве пламени или активации блокировки подача топлива прекращается менее чем за 1 секунду.
• Вибростойкий ударопрочный корпус, IP40, impact-proof, heat-resistant, flame-retarding: корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на цоколе с характерным щелчком, цоколь приобретается отдельно.
• Ограничение количества повторных попыток пуска, repetition limit: для предотвращения аварийных ситуаций при неисправностях, не более 3 повторных запусков.
• Электрический дистанционный сброс, remote reset: возможность подключения выносной кнопки сброса для удобства эксплуатации.
• Встроенный усилитель сигнала пламени, flame signal amplifier: для стабильной работы с ионизационным электродом и фоторезистивными датчиками.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с одноступенчатыми наддувными жидкотопливными горелками.
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели и сушильные установки.
• Модернизация устаревших систем управления LMO14, LOA24, LOA26.
• Горелки Bentone, Riello, Baltur, Ecoflam, Oilon, Elco.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на соответствующий цоколь, который приобретается отдельно. Класс защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей, detector cable, cable lengths: Кабели от датчика пламени, ионизационного электрода или УФ-датчика, должны прокладываться отдельно от силовых и сигнальных линий во избежание электрических наводок и помех.
• Режим эксплуатации, intermittent, LMO14: Прибор рассчитан на прерывистый режим работы. Для обеспечения заявленного ресурса необходимо, чтобы блок управления останавливался хотя бы раз в сутки, например, штатным термостатом или контроллером.
• Замена: Замену устаревших моделей LOA24.171B27, LOA26.171B27 на LMO14.111C2EM производить по согласованию с производителем горелки.
• Обслуживание, lockout reset: При срабатывании блокировки найдите и устраните причину: отсутствие топлива, плохой контакт ионизации, загрязнение фоторезистора QRB. Для сброса блокировки нажмите кнопку сброса примерно на 1 секунду до 3 секунд. Ремонт блока не предусмотрен. При выходе из строя требуется замена на новый оригинальный блок Siemens или совместимый аналог 65320023.
• Совместимость, QRB, QRC: Для контроля жёлтого пламени используйте фоторезистивный датчик QRB1, QRB1B, QRB3, для голубого пламени — датчик QRC.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
