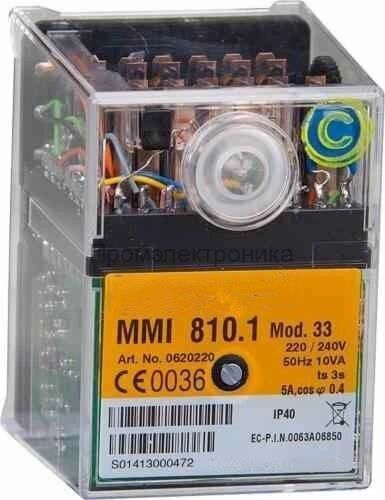

Топочный автомат Honeywell MMI 810.1 Mod.33 (0620220, 0620220GR) — надёжный двухступенчатый менеджер горения для газовых и комбинированных горелок

Менеджер горения Honeywell (Satronic, Resideo) MMI 810.1 Mod.33, арт. 0620220, 0620220GR — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля двухступенчатых наддувных газовых и комбинированных (газ/жидкое топливо) горелок малой и средней мощности, работающих в прерывистом режиме. Модель Honeywell MMI 810.1 Mod.33 (также известная под брендами Satronic и Resideo) полностью сертифицирована по европейскому стандарту EN 298 и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях (включая стационарные воздухоподогреватели по DIN 4794), сушильных установках и другом тепловом оборудовании, использующем природный или сжиженный газ.

Технические характеристики Honeywell MMI 810.1 Mod.33

• Основные артикулы: 0620220, 0620220GR (греческая версия), 0620220U (UNIT PACK).
• Бренды и OEM-артикулы: Honeywell (головной бренд), Satronic, Resideo, 70104123, 1072441 (Proflamm).
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 10 ВА (около 10 Вт)[reference:0][reference:1].
• Внешний предохранитель: макс. 10 А (быстродействующий), 6 А (медленный)[reference:2].
• Степень защиты: IP44 (корпус из ударопрочного, термостойкого и огнестойкого пластика)[reference:3][reference:4].
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации)[reference:5].
• Габариты (В×Ш×Г): 87×61×91 мм; вес 0.27-0.35 кг[reference:6][reference:7].
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Наличие цоколя: нет (цоколь приобретается отдельно).
• Страна происхождения: Венгрия (заводы Honeywell) / Германия (по некоторым данным).
• Товарный код ТН ВЭД: 84169000, 85364900.
• EAN: 4046911022027[reference:8].

Тайминги цикла (временные параметры) для Mod.33

• t1, TV, tv1 — Время предварительной продувки (pre‑purging time): 24 секунды[reference:9][reference:10].
• TS, TSA, ts — Безопасное время розжига (предохранительное время): 3 секунды (максимальное) / 1 секунда (при потере пламени в рабочем режиме)[reference:11][reference:12].
• tvz, tv2 — Время перед поджигом (предзажигание, pre‑ignition): 3 секунды[reference:13][reference:14].
• tn — Время после поджига (постзажигание, post‑ignition): 3 секунды[reference:15].
• tz — Общее время поджига (total ignition time): 6 секунд[reference:16][reference:17].
• tw — Время ожидания после блокировки (waiting time at start‑up): 9 секунд[reference:18][reference:19].
• ttw — Максимальное время срабатывания (max. reaction time for air proving switch): 6 секунд[reference:20][reference:21].
• tv2 (клемма 6/C) — Время перехода на 2-ю ступень (delay to second stage): 10 секунд[reference:22][reference:23].
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка для наддувного сжигания.
• Режим работы: прерывистый (intermittent) — обязательна остановка горелки не реже одного раза за 24 часа для самотестирования (контролируемый перезапуск каждые 24 часа).
• Классификация согласно EN 298: BTLLXN[reference:24].

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (зонд ионизации): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 5 мкА)[reference:25].
• Инфракрасный детектор (ИК, IRD): модель IRD 1020 для контроля пламени в газовых и комбинированных горелках[reference:26].
• Ультрафиолетовый датчик (УФ, UV): возможен (минимальный ток 5 мкА)[reference:27].
• Цоколь (база, сокет): не входит в комплект, подходит стандартный 12-контактный разъём (приобретается отдельно)[reference:28].
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE) и соблюдение полярности (L/N).

Собственные артикулы и коды Honeywell / Satronic / Resideo

• 0620220 — основной артикул модели MMI 810.1 Mod.33 (версия для розничной продажи).
• 0620220GR — артикул для греческого рынка (идентичен по характеристикам)[reference:29].
• 0620220U — артикул в упаковке UNIT PACK (для OEM-клиентов и некоторых каналов продажи).
• 70104123 — артикул в системах заказа (например, у ANKAS)[reference:30].
• 1072441 — артикул Proflamm[reference:31].
• MMI 810.1 Mod.33, SATRONIC MMI 810.1 Mod.33, Resideo MMI 810.1 Mod.33 — коммерческие наименования модели.
• EAN: 4046911022027[reference:32].

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. MMI 810.1 Mod.33, 0620220 (альтернатива, произведённая в России).
• Elco (Элько): 65320032 (OEM-блок для горелок Elco Vectron G)[reference:33].
• Resideo (официальный преемник): MMI 810.1 Mod.33 под тем же артикулом.
• Honeywell MMG 810.1 Mod.33: MMG 810.1 Mod.33 — отличается временем продувки (40 с вместо 24 с)[reference:34].
• Другие модификации MMI 810.1: Mod.13 (0620720), Mod.35 (0620920), Mod.43 (0622520), Mod.55 (0621320) — отличаются таймингами[reference:35].
• Сравнимые модели: Resideo DKG 972‑N Mod.03 (0432003), DMG 972‑N Mod.03 — близкие аналоги по функционалу, но отличаются таймингами и методом контроля пламени.

Заменяемые модели, модернизация

Топочный автомат Honeywell MMI 810.1 Mod.33 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Satronic MMI 810 Mod.33 — прямая замена (совместим по посадочным местам и цоколю).
• Satronic TF 834.1, TF 834.2 — возможна замена, но требует проверки таймингов (t1=24 с, TSA=3 с).
• Honeywell MMI 810.1 Mod.31 / Mod.32 — при модернизации с проверкой таймингов и типа датчика пламени.
• Оригинальные блоки управления для горелок Elco Vectron G, Satronic, Cuenod NC (при проверке совместимости).

При замене необходимо убедиться, что временные параметры (t1=24 с, TSA=3 с, tvz=3 с, tv2=10 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный 12-контактный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Honeywell MMI 810.1 Mod.33

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Двухступенчатое управление (2‑stage control): поддерживает двухступенчатые газовые и комбинированные горелки с наддувом. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Универсальный встроенный усилитель сигнала пламени: работает с ионизационным электродом, инфракрасным детектором IRD 1020 и УФ-датчиком (минимальный ток 5 мкА). Не требует внешних согласующих устройств[reference:36].
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже 160-165 В. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 180-185 В)[reference:37].
• Визуальная диагностика и индикация с кнопкой ручного сброса и светодиодом (многоцветная LED-индикация, блинк-коды): на лицевой панели расположена кнопка сброса со встроенным светодиодом, отображающая состояние и коды ошибок. Информация о неисправности считывается по миганиям (flash codes), расшифровка приведена в руководстве по эксплуатации. Это ускоряет поиск и устранение неполадок[reference:38].
• Контроль наличия постороннего света (extraneous light check) перед розжигом: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298).
• Управляемый прерывистый режим работы (controlled intermittent operation): после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Совместимость со стационарными воздухоподогревателями (WLE): одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794[reference:39][reference:40].
• Ударопрочный и термостойкий корпус IP44: прозрачный корпус из ударопрочного, термостойкого и огнестойкого пластика. Фиксируется центральным винтом на цоколь. Степень защиты IP44 обеспечивает защиту от твёрдых частиц размером более 1 мм и от водяных брызг (защита от влаги)[reference:41].
• Расширенный рабочий диапазон температур: стабильная работа в интервале от -20 до +60 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Конструктивные особенности: внутри корпуса размещены: синхронный электродвигатель с редуктором (привод для кулачкового переключателя), кулачковый переключатель с информационным цветным программным индикатором, 12-контактный кулачковый привод для контроля программной последовательности, съёмные печатные платы с электронными компонентами[reference:42].
• Сертификация и надёжность: соответствует стандарту EN 298 (газовые горелки), одобрен для использования на стационарных воздухоподогревателях по DIN 4794. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Resideo (ранее Honeywell, Satronic).
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Honeywell / Satronic / Resideo

• Промышленные и коммунальные котельные с двухступенчатыми наддувными газовыми и комбинированными горелками.
• Водогрейные и паровые котлы малой и средней мощности (газовые и комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Elco Vectron G, Satronic, Cuenod NC, а также модели Weishaupt, Riello, Ecoflam, Oilon, Giersch, Baltur, CIB Unigas (при проверке совместимости).
• Модернизация устаревших систем управления Satronic TFI 812, MMI 810, DMG 972.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Honeywell

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный 12-контактный цоколь (приобретается отдельно) с помощью центрального фиксирующего винта. Степень защиты IP44 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита[reference:43].
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (ионизационного электрода, ИК-детектора IRD 1020 или УФ-датчика) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 20 м[reference:44]. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском[reference:45].
• Замена устаревших моделей (MMI 810 Mod.33, TFI 812): замену блоков Satronic MMI 810 Mod.33, TFI 812 Mod.10, DMG 972 на Honeywell MMI 810.1 Mod.33 производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться (хотя в большинстве случаев цоколь совместим). Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками MMI 810.1 Mod.33 (t1=24 с, TSA=3 с, tv2=10 с).
• Совместимость с датчиками пламени (ионизация, ИК, УФ, фото): для газовых горелок используйте ионизационный электрод, ИК-детектор IRD 1020 или УФ-датчик. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Honeywell (арт. 0620220) или совместимый аналог (Satronic MMI 810.1 Mod.33, Resideo MMI 810.1 Mod.33).
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с). Для нормальных применений достаточно рабочего контакта 4 А / 230 В[reference:46].
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо) совместимы с характеристиками MMI 810.1 Mod.33. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Honeywell / Satronic / Resideo. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
