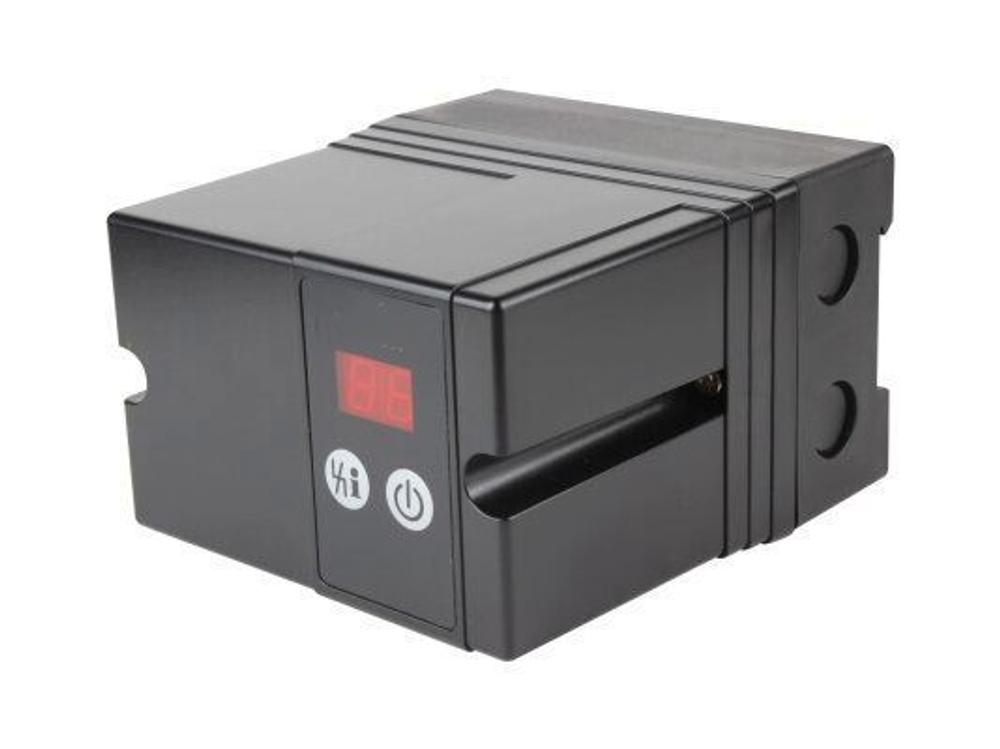

Автомат управления горелкой Kromschroder IFD 258-10/1W (84621650) — высоконадёжный менеджер горения для непрерывной работы промышленных газовых горелок

Менеджер горения Kromschroder IFD 258-10/1W, (альтернатива ИП Волынская Н.Г.) арт. 84621650 — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки промышленных газовых горелок, работающих в непрерывном (постоянном) режиме. Полностью электронная конструкция Kromschroder IFD 258-10/1W обеспечивает быструю реакцию на различные технологические требования, что делает его пригодным для частого циклирования и импульсного режима работы. Предназначен для прямого зажигания горелок без ограничения по мощности и широко применяется в металлургической, машиностростроительной, стекольной, керамической, химической и пищевой промышленности, а также в сушильных установках и технологических печах.

Технические характеристики Kromschroder IFD 258-10/1W

• Оригинальный артикул: 84621650.
• Модель: IFD 258-10/1W, IFD 258-10/1WI (версия со встроенным трансформатором).
• Напряжение питания: 230 В AC -15% / +10%, 50/60 Гц.
• Внешний предохранитель: макс. 3.15 А (медленный, тип H), T 3.15A H 250 V.
• Степень защиты: IP54 (обеспечивает защиту от пыли и водяных брызг).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 112×120×75 мм; вес 0.61-0.682 кг.
• Расчётный ресурс: 250 000 циклов запуска.
• Максимальная мощность горелки: до 350 кВт.
• Максимальная длина кабеля: ионизация/УФ: 75 м / 100 м.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85371091.
• Цоколь: не требуется (рассчитан на прямой монтаж).
• Комплект кабелей для подключения: да, входит в комплект поставки.

Тайминги цикла (временные параметры)

• TSA — Безопасное время розжига (предохранительное время на старте): 10 секунд (настраивается).
• TSB — Время безопасности работы горелки (время реакции на пропадание пламени): менее 1 секунды.
• tZ — Время розжига (ignition time): приблизительно 2, 3 или 6 секунд (настраивается).
• Время реакции на исчезновение пламени (с возможностью настройки): немедленная блокировка или автоматический перезапуск.
• Классификация: для горелок с прямым розжигом без ограничения по мощности.
• Режим работы: непрерывный (постоянный), пригоден для импульсного режима.
• Максимальная длина кабеля для ионизационного электрода: 75 м (при ёмкости ≤ 100 пФ/м).
• Максимальная длина кабеля для УФ-датчика: 100 м.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, ток ионизации > 2 мкА). Допустима работа в одноэлектродном режиме (Shared Rod) с использованием трансформаторов серий TZI или TGI.
• Ультрафиолетовый датчик (УФ, UV): модели UVS 10..., UVS 5..., UVS 3... для газовых горелок.
• Инфракрасный детектор (ИК, IRD): для контроля пламени (возможно).

Управление и интерфейс пользователя

• 2х7-сегментный дисплей: отображает статус программы, аварийные коды, а также интенсивность сигнала пламени (чем ярче пламя, тем выше цифровое значение).
• Потенциометр регулировки порога ионизации: позволяет настраивать чувствительность детектора прямо на корпусе, компенсируя загрязнение электродов или ослабление сигнала в линии.
• Переключатель выбора поведения при срыве пламени: устанавливает реакцию на потерю пламени: немедленная блокировка или автоматический рестарт.
• Кнопка сброса блокировки и настройки: используется для ручной деблокировки и входа в режим параметрирования.

Собственные артикулы и коды Kromschroder

• 84621650 — основной артикул IFD 258-10/1W.
• IFD 258-10/1W — коммерческое наименование модели.
• IFD 258-10/1WI — версия со встроенным трансформатором (с буквой I).
• 151-170-718 — артикул в дистрибьюторских сетях (например, у Giersch).
• AA4128394 — артикул в китайских дистрибьюторских сетях (ZKH).
• Kromschroder IFD 258-10/1W — полное наименование.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. IFD 258-10/1W, 84621650 (альтернатива, произведённая в России).
• Honeywell / Elco: 151-171-627, 151-171-625 (совместимость возможна).
• IFS 258-10/1W (84621620): предыдущая версия этого контроллера, на смену которому пришёл IFD 258-10/1W.
• Другие серии Kromschroder: IFD 258-3/1W, IFD 258-5/1W (с меньшим безопасным временем TSA).
• Примечание: Серия IFD 258 полностью электронная и взаимозаменяема с устаревшей серией IFS 258, при условии проверки таймингов и параметров.

Заменяемые модели, модернизация

Контроллер Kromschroder IFD 258-10/1W используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• IFS 258-10/1W (84621620) — прямая аппаратная замена (требуется перепроверка схемы подключения и настройки параметров).
• Другие устаревшие контроллеры Kromschroder семейств 258 и 244 (при модернизации с обязательной сверкой схем подключения).
• IFD 258-5/1W (84621630) — может быть заменён на IFD 258-10/1W, но требует проверки TSA.

Ключевые особенности оригинального автомата Kromschroder IFD 258-10/1W

• Микропроцессорная, полностью электронная конструкция: Обеспечивает высокую скорость реакции, быстрый цикл и отлично подходит для систем с частым включением/выключением (frequent cycling).
• Соответствие стандарту EN 746-2: Предназначен для горелок, работающих в непрерывном режиме без ограничения по мощности, прямое зажигание горелок неограниченной мощности.
• Гибкие опции контроля пламени: Поддерживает ионизационные электроды, УФ-датчики и режим работы с одним электродом (совмещение ионизации и розжига).
• Интеллектуальный выбор реакции на аварию: Настраиваемая реакция на потерю пламени (немедленная блокировка или автоматический рестарт) в зависимости от требований технологического процесса.
• Встроенная точная диагностика: Цифровой 7-сегментный дисплей и потенциометр, доступные на корпусе, упрощают настройку и обслуживание.
• Непрерывное самотестирование (continuous self-checking): Блок непрерывно проверяет свои внутренние цепи и датчик, обеспечивая высокий уровень безопасности.
• Устойчивый к среде корпус со степенью защиты IP54: Надёжный корпус защищает электронику от пыли и влаги в тяжёлых промышленных условиях.
• Расширенный температурный диапазон и устойчивость к вибрации: Способность работать при температурах от -20 до +60 °C, что делает его пригодным для установок с суровыми условиями эксплуатации.
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует строгим промышленным требованиям.
• Гибкость монтажа: Возможность установки на стандартную DIN-рейку 35 мм (крепление защёлкой) или винтами через монтажные отверстия. Допустимо любое положение в пространстве. В комплект поставки входят кабели для электроподключения.
• Версия со встроенным розжигом (IFD 258-10/1WI): Позволяет экономить место в шкафу управления и упрощает схему подключения.
• Низкое энергопотребление: Потребляемая мощность не превышает 14 Вт.

Области применения, оригинальное оборудование Kromschroder

• Промышленные котельные и установки (нагревательные печи) мощностью до 350 кВт.
• Печи в металлургии, нефтехимии, машиностроении.
• Сушильные установки и линии, требующие непрерывного контроля горения.
• Атмосферные горелки с принудительной подачей воздуха, где предпусковое вентилирование (продувка) осуществляется центральной системой управления.
• Промышленные системы с несколькими блоками управления, где центральная система управляет предпродувкой и мониторингом.
• Газовые горелки с модуляционным или позиционным управлением (многоступенчатые или импульсные горелки).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Kromschroder

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Крепление на DIN-рейку 35 мм с помощью фиксатора или винтами через монтажные отверстия. Допускается любое пространственное положение.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) к клемме 2 и нейтрали (N) к клемме 1 в соответствии с заводской схемой. Подключение разных фаз одного источника питания к клеммам одного блока недопустимо.
• Прокладка кабелей и требования к изоляции: Кабели детектора (ионизации или УФ) следует прокладывать в отдельной пластиковой трубе. Рекомендуется использовать экранированный кабель, экран которого подключается к клемме 7 (PE) со стороны блока и изолируется со стороны детектора. Максимальная длина кабеля для ионизации — 75 м, для УФ-датчика — до 100 м, при ёмкости не более 100 пФ/м.
• Использование в одноэлектродном режиме (Shared Rod): Допускается только при использовании трансформаторов розжига серий TZI или TGI (с искровым разрядом). Импульсно-искровые и высокочастотные устройства недопустимы.
• Замена устаревших моделей (IFS 258): Замена блоков IFS 258 на IFD 258-10/1W является прямой и не требует переделки проводки (pin-to-pin совместимость по посадочным местам). Однако настоятельно рекомендуется сверить схему подключения и параметры настройки (тайминги, реакции на аварию) с официальной документацией Kromschroder для вашего типа горелки.
• Обслуживание и диагностика: Информация о состоянии отображается на 2-значном 7-сегментном дисплее. Для сброса блокировки нажмите кнопку сброса. Регулярно проверяйте контакты потенциометра регулировки тока ионизации (при сильном загрязнении или увеличении сопротивления в линии требуется подстройка порога отключения). Ремонт блока не предусмотрен — при выходе из строя замените на новый оригинальный блок Kromschroder (арт. 84621650) или совместимый аналог.
• Предельно допустимые токи на клеммах: Выходы клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (тип розжига и контроля пламени, тайминги, наличие внешней системы предпродувки) совместимы с характеристиками IFD 258-10/1W. Перед первым запуском подключите устройство согласно схеме в его паспорте.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
