Менеджер горения Kromschroder IFD244-3/1W (84621025) — надёжный блок управления для промышленных газовых горелок мощностью до 350 кВт

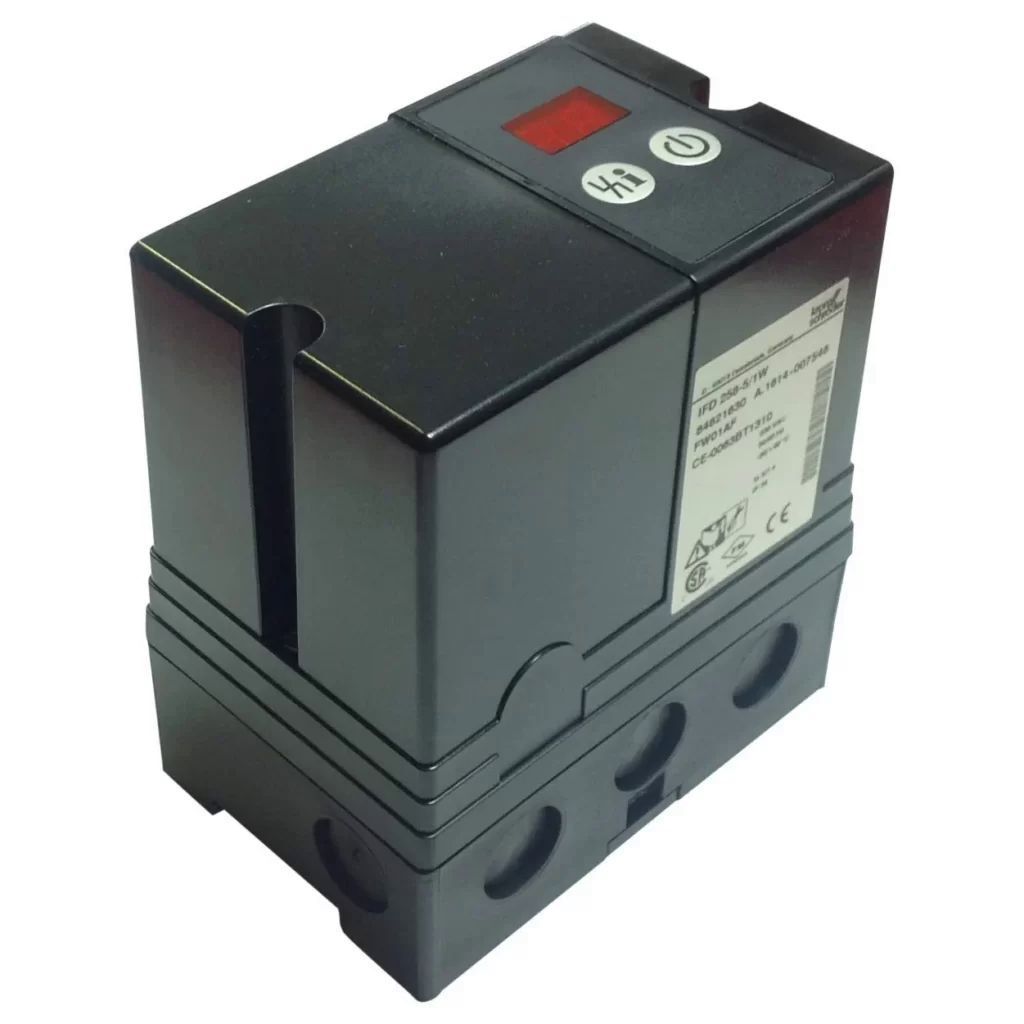

Менеджер горения Kromschroder IFD244-3/1W, (альтернатива ИП Волынская Н.Г.) арт. 84621025 — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки промышленных газовых горелок мощностью до 350 кВт в непрерывном режиме работы. Модель IFD244-3/1W представляет собой современную версию, пришедшую на смену устаревшим контроллерам серии IFS 244. Благодаря полностью электронной конструкции, устройство быстро реагирует на различные технологические требования, что делает его пригодным для частого циклирования и импульсного режима работы. Широко применяется в металлургической, машиностроительной, стекольной, керамической, химической и пищевой промышленности, а также в сушильных установках и технологических печах.

Технические характеристики Kromschroder IFD244-3/1W

• Оригинальный артикул: 84621025.
• Модель: IFD244-3/1W, IFD244-3/1WI, IFD 244-3/1WZ.
• Напряжение питания: 230 В AC -15% / +10%, 50/60 Гц (доступны версии на 120 В, 200 В, 100 В).
• Внешний предохранитель: макс. 3.15 А (медленный).
• Степень защиты: IP54 (обеспечивает защиту от пыли и водяных брызг).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 112×120×75 мм; вес 0.682 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Максимальная мощность горелки: до 350 кВт.
• Тип горелки: наддувные, атмосферные (в системах с централизованной продувкой).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85371091.
• Цоколь: не требуется (рассчитан на прямой монтаж на DIN-рейку или винтами).

Тайминги цикла (временные параметры)

• TSA — Безопасное время розжига (предохранительное время на старте): 3 секунды (доступны версии 5 с, 10 с).
• TSB — Время безопасности работы горелки (время реакции на пропадание пламени): 1 секунда.
• Время реакции на исчезновение пламени (с возможностью настройки): немедленная блокировка или автоматический перезапуск.
• Классификация: для горелок с прямым розжигом без ограничения по мощности.
• Режим работы: непрерывный (постоянный), пригоден для импульсного режима.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): используется для контроля пламени в газовых горелках (до 75 м).
• Ультрафиолетовый датчик (УФ, UV): для контроля пламени (до 100 м) с использованием датчиков Elster Kromschröder UVS.
• Одноэлектродный режим (Shared Rod): допустимо использование только трансформаторов розжига серий TZI или TGI.
• Напряжение на детекторе: 230 В AC.
• Ток детектора (ионизация): > 2 мкА, порог отключения регулируется в пределах 2-20 мкА.
• Максимальный ток детектора в режиме ионизации: < 25 мкА.
• Минимальное сопротивление изоляции кабеля и детектора до земли: > 50 МОм.

Управление и интерфейс пользователя

• 2х7-сегментный дисплей: отображает статус программы, аварийные коды, а также интенсивность сигнала пламени (чем ярче пламя, тем выше цифровое значение).
• Потенциометр регулировки порога ионизации: позволяет настраивать чувствительность детектора прямо на корпусе, компенсируя загрязнение электродов или ослабление сигнала в линии.
• Переключатель выбора поведения при срыве пламени: устанавливает реакцию на потерю пламени: немедленная блокировка или автоматический рестарт.
• Кнопка сброса блокировки и настройки: используется для ручной деблокировки и входа в режим параметрирования, также предусмотрен выход для внешней кнопки сброса.

Собственные артикулы и коды Kromschroder

• 84621025 — основной артикул IFD244-3/1W.
• 84621029 — артикул версии IFD244-3/1WZ для УФ-датчиков.
• 84621025-K — артикул для версии с увеличенным ресурсом.
• IFD244-3/1W — коммерческое наименование модели.
• IFD244-3/1WI — версия со встроенным розжигом.
• 84621015 — артикул IFD244-3/2W (двухканальный).
• 16033 — код в системе заказа.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. Kromschroder IFD244-3/1W, 84621025 (альтернатива, произведённая в России).
• Honeywell / Elco: 151-171-627, 151-171-625.
• Jate: 84621025 (полный аналог).
• IFD 244: IFD244-3/1QI (время розжига 2 с), IFD244-5/1W (TSA 5 c), IFD244-5/1WI (TSA 5 c со встроенным розжигом).
• IFS 244: IFS244-3/1W, IFS244-5/1W (полная замена на IFD244).
• Примечание: Серия IFD 244 является прямой электронной заменой устаревшей серии IFS 244, сохраняя те же габариты, форму отверстий и ключевые функции.

Заменяемые модели, модернизация

Контроллер Kromschroder IFD244-3/1W используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• IFS 244-3/1W — прямая аппаратная замена, размеры корпуса и форма отверстий не изменились, электрическое подключение идентично.
• Другие устаревшие контроллеры Kromschroder семейств 244 (включая IFS, IFD 244..I).
• При замене необходимо скопировать или перенастроить тайминги и параметры под вашу горелку.

Ключевые особенности оригинального автомата Kromschroder IFD244-3/1W

• Микропроцессорная, полностью электронная конструкция: Обеспечивает высокую скорость реакции, быстрый цикл и отлично подходит для систем с частым включением/выключением (frequent cycling).
• Соответствие стандарту EN 746-2: Предназначен для горелок, работающих в непрерывном режиме без ограничения по мощности до 350 кВт.
• Гибкие опции контроля пламени: Поддерживает ионизационные электроды, УФ-датчики и режим работы с одним электродом (совмещение ионизации и розжига).
• Интеллектуальный выбор реакции на аварию: Настраиваемая реакция на потерю пламени (немедленная блокировка или автоматический рестарт) в зависимости от требований технологического процесса.
• Встроенная точная диагностика: Цифровой 7-сегментный дисплей и потенциометр, доступные на корпусе, упрощают настройку и обслуживание.
• Непрерывное самотестирование (continuous self-checking): Блок непрерывно проверяет свои внутренние цепи и датчик, обеспечивая высокий уровень безопасности.
• Устойчивый к среде корпус со степенью защиты IP54: Надёжный корпус защищает электронику от пыли и влаги в тяжёлых промышленных условиях.
• Расширенный температурный диапазон и устойчивость к вибрации: Способность работать при температурах от -20 до +60 °C, что делает его пригодным для установок с суровыми условиями эксплуатации.
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует строгим промышленным требованиям.
• Гибкость монтажа: Возможность установки на стандартную DIN-рейку 35 мм с помощью защёлок или винтами через монтажные отверстия (8 подготовленных отверстий под кабельные вводы M16), что упрощает интеграцию в любой электрический шкаф.
• Совместимость со старым парком оборудования: Полная обратная совместимость с устаревшими блоками IFS 244 по размерам и электрическим соединениям, что делает модернизацию максимально простой.
• Версия со встроенным розжигом (IFD..I): Позволяет экономить место в шкафу управления и упрощает схему подключения.

Области применения (оригинальное оборудование Kromschroder)

• Промышленные котельные и установки (нагревательные печи) мощностью до 350 кВт.
• Печи в металлургии, нефтехимии, машиностроении.
• Сушильные установки и линии, требующие непрерывного контроля горения.
• Атмосферные горелки с принудительной подачей воздуха, где предпусковое вентилирование (продувка) осуществляется центральной системой управления.
• Промышленные системы с несколькими блоками управления, где центральная система управляет предпродувкой и мониторингом.
• Газовые горелки с модуляционным или позиционным управлением (многоступенчатые или импульсные горелки).

Рекомендации по монтажу и эксплуатации (оригинальная продукция Kromschroder)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Крепление на DIN-рейку 35 мм с помощью фиксатора или винтами через монтажные отверстия. Допускается любое пространственное положение.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) к клемме 2 и нейтрали (N) к клемме 1 в соответствии с заводской схемой. Подключение разных фаз одного источника питания к клеммам одного блока недопустимо. Обязательно подключите заземляющий кабель горелки к клемме 7, иначе IFD может быть повреждён.
• Прокладка кабелей и требования к изоляции: Кабели детектора (ионизации или УФ) следует прокладывать в отдельной пластиковой трубе. Рекомендуется использовать экранированный кабель, экран которого подключается к клемме 7 (PE) со стороны блока и изолируется со стороны детектора. Максимальная длина кабеля для ионизации — 75 м, для УФ-датчика — до 100 м, при ёмкости не более 100 пФ/м.
• Использование в одноэлектродном режиме (Shared Rod): Допускается только при использовании трансформаторов розжига серий TZI или TGI (с искровым разрядом). Импульсно-искровые и высокочастотные устройства недопустимы. При работе с одним электродом клемма 7 должна быть надёжно заземлена (PE).
• Замена устаревших моделей (IFS 244): Замена блоков IFS 244 на IFD244-3/1W является прямой и не требует переделки проводки (pin-to-pin совместимость по посадочным местам). Размеры корпуса и форма отверстий сохранены. Однако настоятельно рекомендуется сверить схему подключения и параметры настройки (тайминги, реакции на аварию) с официальной документацией Kromschroder для вашего типа горелки.
• Обслуживание и диагностика: Информация о состоянии отображается на 2-значном 7-сегментном дисплее. Для сброса блокировки нажмите кнопку сброса. Регулярно проверяйте контакты потенциометра регулировки тока ионизации (при сильном загрязнении или увеличении сопротивления в линии требуется подстройка порога отключения). Ремонт блока не предусмотрен — при выходе из строя замените на новый оригинальный блок Kromschroder (арт. 84621025) или совместимый аналог.
• Предельно допустимые токи на клеммах: Выходы клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (тип розжига и контроля пламени, тайминги, наличие внешней системы предпродувки) совместимы с характеристиками IFD244-3/1W. Перед первым запуском подключите устройство согласно схеме в его паспорте.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
