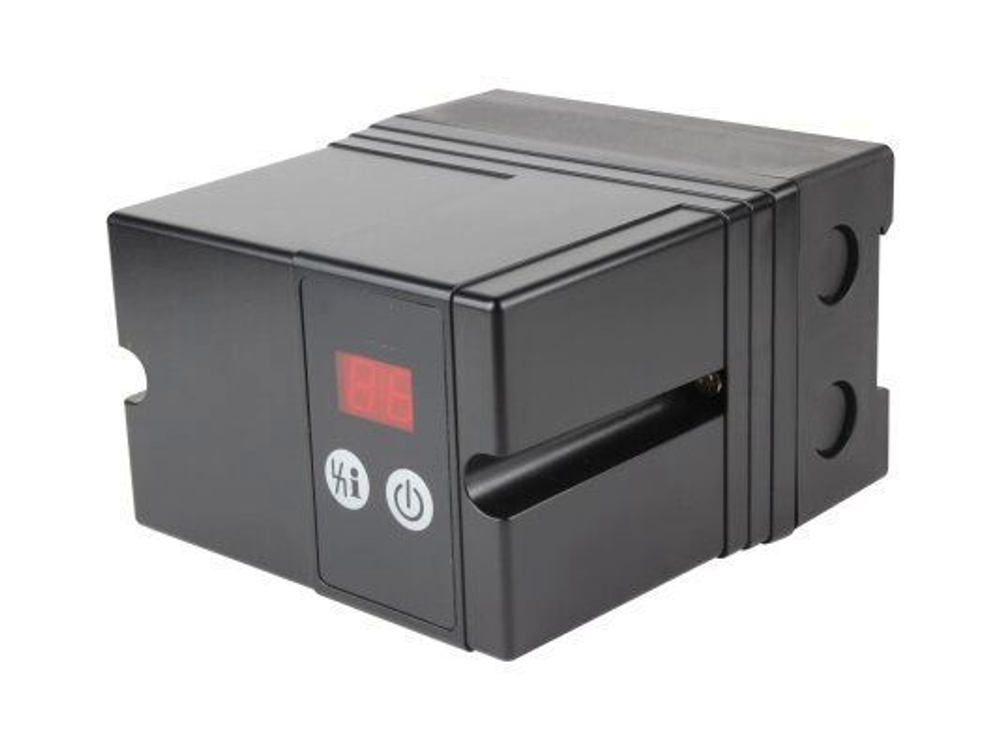

Менеджер горения Kromschroder IFD258-3/1W (84621610) — высокоскоростной блок управления для непрерывной работы промышленных газовых горелок

Менеджер горения Kromschroder IFD258-3/1W, (альтернатива ИП Волынская Н.Г.) арт. 84621610, 84621615 — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки промышленных газовых горелок, работающих в непрерывном режиме. Полностью электронная конструкция Kromschroder IFD258-3/1W обеспечивает быструю реакцию на различные технологические требования, что делает его пригодным для частого циклирования и импульсного режима работы. Предназначен для прямого зажигания горелок без ограничения по мощности и широко применяется в металлургической, машиностроительной, стекольной, керамической, химической и пищевой промышленности, а также в сушильных установках и технологических печах[reference:0].

Технические характеристики Kromschroder IFD258-3/1W

• Оригинальные артикулы: 84621610, 84621615 (версия IFD258-3/1WI).
• Напряжение питания: 220-240 В AC -15% / +10%, 50/60 Гц[reference:1][reference:2].
• Внешний предохранитель: 3.15 А (медленный, тип H)[reference:3].
• Степень защиты: IP54 (обеспечивает защиту от пыли и водяных брызг)[reference:4][reference:5].
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации)[reference:6][reference:7].
• Габариты (В×Ш×Г): 112×75×120 мм; вес 0.61-0.682 кг[reference:8][reference:9][reference:10].
• Расчётный ресурс: 250 000 циклов запуска[reference:11].
• Максимальная мощность горелки: до 350 кВт (без ограничения по типу горелки для систем без предпродувки)[reference:12][reference:13].
• Максимальная длина кабеля: ионизация/УФ: 75 м / 100 м[reference:14].
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 85371091.
• Цоколь: не требуется (рассчитан на прямой монтаж).

Тайминги цикла (временные параметры)

• TSA — Безопасное время розжига (предохранительное время на старте): 3 секунды[reference:15][reference:16].
• Время безопасности при работе (время реакции на пропадание пламени): 1 секунда[reference:17][reference:18].
• Время реакции на исчезновение пламени (с возможностью настройки): немедленная блокировка или автоматический перезапуск[reference:19].
• Классификация: для горелок с прямым розжигом без ограничения по мощности.
• Режим работы: непрерывный (постоянный), пригоден для импульсного режима[reference:20].

Совместимость с датчиками пламени

• Ионизационный электрод (ION): используется для контроля пламени в газовых горелках[reference:21].
• Ультрафиолетовый датчик (УФ, UV): для контроля пламени в газовых горелках[reference:22].
• Одноэлектродный режим (Shared Rod): допустимо использование только трансформаторов розжига типа TZI или TGI[reference:23].
• Напряжение на детекторе: 230 В AC[reference:24].
• Ток детектора (ионизация): > 2 мкА, порог отключения регулируется в пределах 2-20 мкА[reference:25][reference:26].
• Максимальный ток детектора в режиме ионизации: < 25 мкА[reference:27].
• Минимальное сопротивление изоляции кабеля и детектора до земли: > 50 МОм.

Управление и интерфейс пользователя

• 2х7-сегментный дисплей: отображает статус программы, аварийные коды, а также интенсивность сигнала пламени (чем ярче пламя, тем выше цифровое значение)[reference:28].
• Потенциометр регулировки порога ионизации: позволяет настраивать чувствительность детектора прямо на корпусе, компенсируя загрязнение электродов или ослабление сигнала в линии[reference:29].
• Переключатель выбора поведения при срыве пламени: устанавливает реакцию на потерю пламени: немедленная блокировка или автоматический рестарт[reference:30].
• Кнопка сброса блокировки и настройки: используется для ручной деблокировки и входа в режим параметрирования.

Собственные артикулы и коды Kromschroder

• 84621610 — основной артикул IFD258-3/1W[reference:31].
• 84621615 — артикул версии IFD258-3/1WI, используемой в некоторых регионах (Ближний Восток и др.)[reference:32].
• IFD258-3/1W — коммерческое наименование модели[reference:33].
• IFD258-3/1WI — обозначение с уточнением[reference:34].

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. IFD258-3/1W, 84621610 (совместимый аналог, ИП Волынская предлагает альтернативы для серии IFD258)[reference:35].
• Elco (Элько): 151-171-627 (совместим с IFD258 серии).
• Honeywell / Elster: OEM-блоки на замену серии IFD258.
• IFS 258-3/1W (84621600): предыдущая версия этого контроллера, на смену которому пришёл IFD258-3/1W[reference:36].
• Другие серии Kromschroder: IFD258-3/1WI, IFD258-5/1W (если необходимо большее безопасное время).
• Примечание: Серия IFD 258 полностью электронная и взаимозаменяема с устаревшей серией IFS 258[reference:37].

Заменяемые модели, модернизация

Контроллер Kromschroder IFD258-3/1W используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• IFS 258-3/1W (84621600) — прямая аппаратная замена (требуется перепроверка схемы подключения и настройки параметров)[reference:38].
• Другие устаревшие контроллеры Kromschroder семейств 258 и 244 (при модернизации с обязательной сверкой схем подключения).

Ключевые особенности оригинального автомата Kromschroder IFD258-3/1W

• Микропроцессорная, полностью электронная конструкция: Обеспечивает высокую скорость реакции, быстрый цикл и отлично подходит для систем с частым включением/выключением (frequent cycling)[reference:39].
• Соответствие стандарту EN 746-2: Предназначен для горелок, работающих в непрерывном режиме без ограничения по мощности[reference:40].
• Гибкие опции контроля пламени: Поддерживает ионизационные электроды, УФ-датчики и режим работы с одним электродом (совмещение ионизации и розжига).
• Интеллектуальный выбор реакции на аварию: Настраиваемая реакция на потерю пламени (немедленная блокировка или автоматический рестарт) в зависимости от требований технологического процесса[reference:41].
• Встроенная точная диагностика: Цифровой дисплей и потенциометр, доступные на корпусе, упрощают настройку и обслуживание.
• Непрерывное самотестирование (continuous self-checking): Блок непрерывно проверяет свои внутренние цепи и датчик, обеспечивая высокий уровень безопасности.[reference:42]
• Устойчивый к среде корпус со степенью защиты IP54: Надёжный корпус защищает электронику от пыли и влаги в тяжёлых промышленных условиях.[reference:43]
• Расширенный температурный диапазон и устойчивость к вибрации: Способность работать при температурах от -20 до +60 °C, что делает его пригодным для установок с суровыми условиями эксплуатации.[reference:44]
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует строгим промышленным требованиям.
• Гибкость монтажа: Возможность установки на стандартную DIN-рейку 35 мм или винтами через монтажные отверстия, что упрощает интеграцию в любой электрический шкаф.

Области применения (оригинальное оборудование Kromschroder)

• Промышленные котельные и установки (нагревательные печи).
• Печи в металлургии, нефтехимии, машиностроении.
• Сушильные установки и линии, требующие непрерывного контроля горения.
• Атмосферные горелки с принудительной подачей воздуха, где предпусковое вентилирование (продувка) осуществляется центральной системой управления[reference:45].
• Промышленные системы с несколькими блоками управления, где центральная система управляет предпродувкой и мониторингом.
• Газовые горелки с модуляционным или позиционным управлением (многоступенчатые или импульсные горелки).

Рекомендации по монтажу и эксплуатации (оригинальная продукция Kromschroder)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Крепление на DIN-рейку 35 мм с помощью фиксатора или винтами через монтажные отверстия. Допускается любое пространственное положение[reference:46].
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) к клемме 2 и нейтрали (N) к клемме 1 в соответствии с заводской схемой. Подключение разных фаз одного источника питания к клеммам одного блока недопустимо.
• Прокладка кабелей и требования к изоляции: Кабели детектора (ионизации или УФ) следует прокладывать в отдельной пластиковой трубе. Рекомендуется использовать экранированный кабель, экран которого подключается к клемме 7 (PE) со стороны блока и изолируется со стороны детектора. Максимальная длина кабеля для ионизации — 75 м, для УФ-датчика — до 100 м, при ёмкости не более 100 пФ/м.
• Использование в одноэлектродном режиме (Shared Rod): Допускается только при использовании трансформаторов розжига серий TZI или TGI (с искровым разрядом). Импульсно-искровые и высокочастотные устройства недопустимы. При работе с одним электродом клемма 7 должна быть надёжно заземлена (PE).
• Замена устаревших моделей (IFS 258): Замена блоков IFS 258 на IFD258-3/1W является прямой и не требует переделки проводки (pin-to-pin совместимость по посадочным местам). Однако настоятельно рекомендуется сверить схему подключения и параметры настройки (тайминги, реакции на аварию) с официальной документацией Kromschroder для вашего типа горелки.
• Обслуживание и диагностика: Информация о состоянии отображается на 2-значном 7-сегментном дисплее. Для сброса блокировки нажмите кнопку сброса. Регулярно проверяйте контакты потенциометра регулировки тока ионизации (при сильном загрязнении или увеличении сопротивления в линии требуется подстройка порога отключения). Ремонт блока не предусмотрен — при выходе из строя замените на новый оригинальный блок Kromschroder (арт. 84621610) или совместимый аналог.
• Предельно допустимые токи на клеммах: Выходы клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (тип розжига и контроля пламени, тайминги, наличие внешней системы предпродувки) совместимы с характеристиками IFD258-3/1W. Перед первым запуском подключите устройство согласно схеме в его паспорте.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
