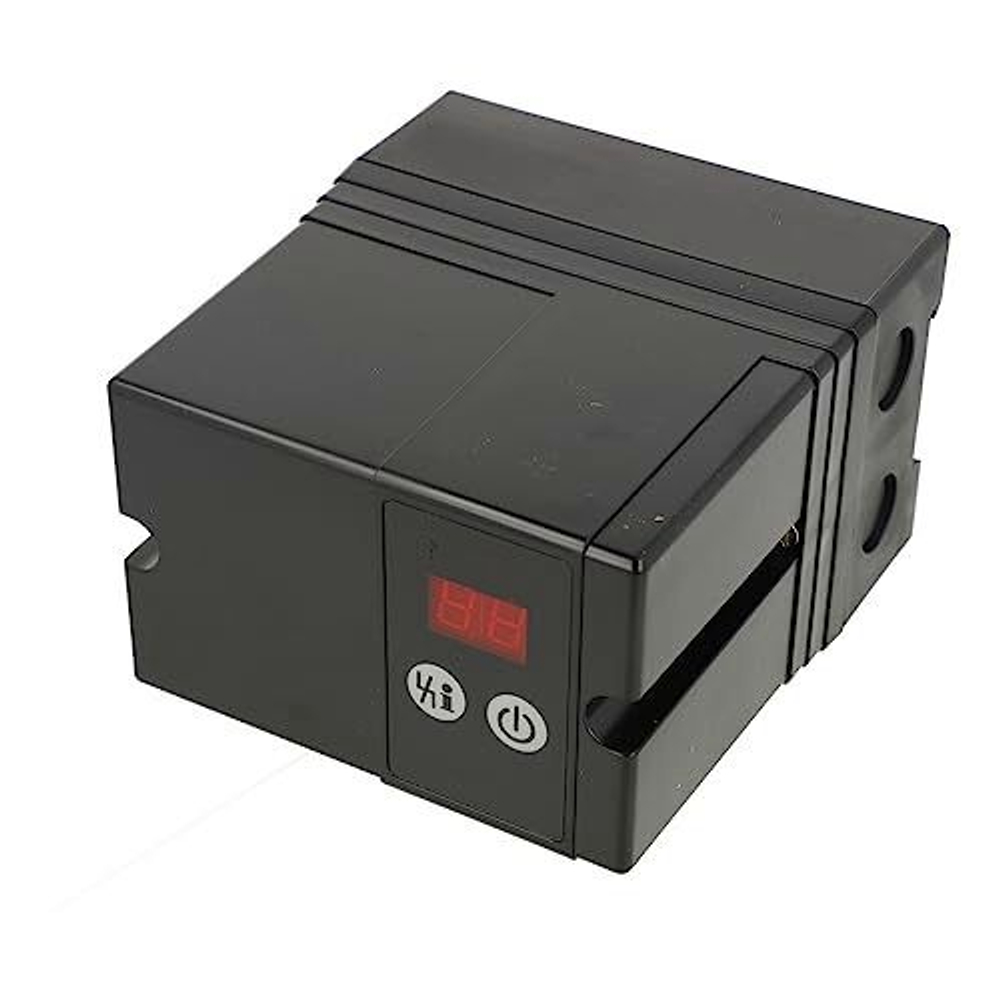

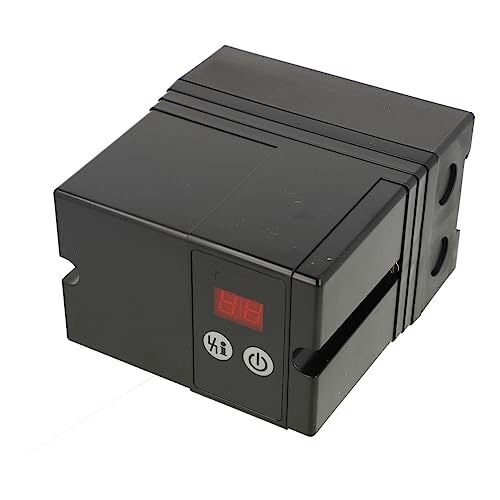

Автомат управления горелкой Kromschroder IFD258-5/1W (84621630) — высоконадёжный менеджер горения для промышленных газовых горелок неограниченной мощности в непрерывном режиме

Менеджер горения Kromschroder IFD258-5/1W, (альтернатива ИП Волынская Н.Г.) арт. 84621630 — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки промышленных газовых горелок, работающих в непрерывном (постоянном) режиме. Полностью электронная конструкция Kromschroder IFD258-5/1W обеспечивает быструю реакцию на различные технологические требования, что делает его пригодным для частого циклирования и импульсного режима работы. Предназначен для прямого зажигания горелок без ограничения по мощности и широко применяется в металлургической, машиностроительной, стекольной, керамической, химической и пищевой промышленности, а также в сушильных установках и технологических печах. Может использоваться как для одноточечного контроля отдельной горелки, так и в многогорелочных системах, где управление предпродувкой и мониторингом осуществляет центральная система. Устройство сертифицировано по стандартам EN 298 и EN 746-2 для непрерывной работы, имеет степень защиты IP54 (пыле- и брызгозащищённое) и оснащено наглядным 7-сегментным дисплеем.

Технические характеристики Kromschroder IFD258-5/1W

• Оригинальный артикул Kromschroder: 84621630.
• Модель: IFD258-5/1W, IFD258-5/1WI (версия со встроенным трансформатором).
• Напряжение питания: 230 В AC (-15% / +10%), 50/60 Гц.
• Потребляемая мощность: 9-19 ВА (≈ 9-19 Вт).[reference:0][reference:1]
• Внешний предохранитель: макс. 3.15 А (медленный, тип H).
• Степень защиты: IP54 (защищён от пыли и водяных брызг).[reference:2][reference:3]
• Рабочая температура окружающей среды: от -20 до +60 °C (отдельные источники допускают до -40°C при хранении).[reference:4][reference:5]
• Габариты (В×Ш×Г): 112×120×75 мм (11.2×12×7.5 см); вес 0.61-0.682 кг.[reference:6][reference:7]
• Расчётный ресурс: 250 000 циклов запуска.[reference:8]
• Максимальная мощность горелки: не ограничена (для горелок с прямым розжигом).
• Тип горелки: наддувные, атмосферные (в системах с централизованной продувкой).
• Страна происхождения: Германия.
• Комплектация: кабели для электроподключения входят в комплект поставки.[reference:9]

Тайминги цикла и параметры безопасности

• TSA — Безопасное время розжига при пуске: 5 секунд.[reference:10][reference:11]
• TSB — Время безопасности в работе (время реакции на пропадание пламени): 1 секунда.[reference:12][reference:13]
• Время реакции на исчезновение пламени: с возможностью настройки: немедленная блокировка или один автоматический рестарт (перезапуск).[reference:14][reference:15]
• Классификация: для горелок с прямым розжигом без ограничения по мощности.
• Режим работы: непрерывный (постоянный), пригоден для импульсного режима.
• Регулируемый порог отсечки сигнала пламени: потенциометром на корпусе, 2-20 мкА (для ионизации).[reference:16]

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (требуемый ток > 2 мкА). Допустима работа в одноэлектродном режиме (совмещение розжига и ионизации) с использованием трансформаторов серий TZI или TGI.[reference:17]
• Ультрафиолетовый датчик (УФ, UV): модели UVS 10..., UVS 5..., UVS 3... (с порогом чувствительности ≥ 5 мкА).
• Датчик инфракрасный (ИК): возможно использование.
• Длина кабеля для ионизационного электрода: макс. 75 м (при ёмкости ≤ 100 пФ/м).[reference:18]
• Длина кабеля для УФ-датчика: до 100 м.[reference:19]

Управление и интерфейс пользователя

• 2х7-сегментный дисплей: отображает статус программы, аварийные коды, а также интенсивность сигнала пламени (чем ярче пламя, тем выше цифровое значение).[reference:20][reference:21]
• Потенциометр регулировки порога ионизации: позволяет настраивать чувствительность детектора прямо на корпусе, компенсируя загрязнение электродов или ослабление сигнала в линии.[reference:22]
• Переключатель выбора поведения при срыве пламени: устанавливает реакцию на потерю пламени: немедленная блокировка или автоматический рестарт.[reference:23]
• Кнопка сброса блокировки и настройки: используется для ручной деблокировки и входа в режим параметрирования. Также доступен выход для подключения внешней кнопки сброса (удалённая деблокировка).[reference:24]

Собственные артикулы и коды Kromschroder

• 84621630 — основной артикул IFD258-5/1W (версия без встроенного розжига).
• 84621635 — артикул версии IFD258-5/1WI со встроенным трансформатором розжига (22 кВ).[reference:25]
• IFD258-5/1W — коммерческое наименование модели.
• 624.103.025 — артикул в системах заказа (код товара).[reference:26]

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. IFD258-5/1W, 84621630 (альтернатива, произведённая в России).
• Honeywell / Elco: 151-171-627, 151-171-625 (совместимость возможна).
• IFS 258-5/1W (84621600): предыдущая версия этого контроллера, на смену которому пришёл IFD258-5/1W.
• Другие серии Kromschroder: IFD258-3/1W (TSA 3 с), IFD258-10/1W (TSA 10 с) — с меньшим/большим безопасным временем TSA.
• Примечание: Серия IFD 258 полностью электронная и взаимозаменяема с устаревшей серией IFS 258 (идентичные габариты, отверстия и электрическая совместимость).[reference:27]

Заменяемые модели, модернизация

Контроллер Kromschroder IFD258-5/1W используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• IFS 258-5/1W (84621600) — прямая аппаратная замена (габариты, отверстия, цоколь).[reference:28]
• IFS 258-3/1W (84621610) — замена возможна, но TSA отличается (3 с против 5 с).
• Другие устаревшие контроллеры Kromschroder семейств 258 и 244 (при модернизации с обязательной сверкой схем подключения).
• Требования: Перед заменой необходимо скопировать или перенастроить тайминги (TSA=5 с) и тип реакции на аварию (блокировка/перезапуск) под параметры вашей горелки. Обратите внимание: срок службы УФ-датчика может ограничивать использование в режиме непрерывной работы (необходима остановка каждые 24 часа).[reference:29]

Ключевые особенности оригинального автомата Kromschroder IFD258-5/1W

• Микропроцессорная, полностью электронная конструкция: Обеспечивает высокую скорость реакции, быстрый цикл и отлично подходит для систем с частым включением/выключением (frequent cycling).
• Соответствие стандарту EN 746-2: Предназначен для горелок, работающих в непрерывном режиме без ограничения по мощности, прямое зажигание горелок неограниченной мощности.
• Гибкие опции контроля пламени: Поддерживает ионизационные электроды (включая одноэлектродный режим), УФ-датчики, а также опциональные ИК-датчики.
• Интеллектуальный выбор реакции на аварию: Настраиваемая реакция на потерю пламени (немедленная блокировка или автоматический рестарт) в зависимости от требований технологического процесса.
• Встроенная точная диагностика: Цифровой 7-сегментный дисплей и потенциометр, доступные на корпусе, упрощают настройку и обслуживание. Быстрое считывание статуса программы и интенсивности сигнала пламени.
• Непрерывное самотестирование (continuous self-checking): Блок непрерывно проверяет свои внутренние цепи и датчик, обеспечивая высокий уровень безопасности.
• Устойчивый к среде корпус со степенью защиты IP54: Надёжный корпус защищает электронику от пыли и влаги в тяжёлых промышленных условиях.
• Расширенный температурный диапазон и устойчивость к вибрации: Способность работать при температурах от -20 до +60 °C, что делает его пригодным для установок с суровыми условиями эксплуатации.
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует строгим промышленным требованиям.
• Гибкость монтажа: Возможность установки на стандартную DIN-рейку 35 мм (крепление защёлкой) или винтами через монтажные отверстия. Допустимо любое положение в пространстве. В комплект поставки входят кабели для электроподключения.
• Версия со встроенным розжигом (IFD258-5/1WI, арт. 84621635): Позволяет экономить место в шкафу управления и упрощает схему подключения.
• Низкое энергопотребление: Потребляемая мощность не превышает 9-19 Вт.
• Защита от частых деблокировок и выключений: предотвращает некорректное поведение оператора или выход из строя блока.

Области применения (оригинальное оборудование Kromschroder)

• Промышленные котельные и установки (нагревательные печи) неограниченной мощности.
• Печи в металлургии, нефтехимии, машиностроении.
• Сушильные установки и линии, требующие непрерывного контроля горения.
• Атмосферные горелки с принудительной подачей воздуха, где предпусковое вентилирование (продувка) осуществляется центральной системой управления.
• Промышленные системы с несколькими блоками управления (multiple burner applications), где центральная система управляет предпродувкой и мониторингом (до 4 блоков).
• Газовые горелки с модуляционным или позиционным управлением (многоступенчатые или импульсные горелки).
• Периодические туннельные печи, роликовые печи, печи с выдвижным подом (керамическая, металлургическая промышленность).

Рекомендации по монтажу и эксплуатации (оригинальная продукция Kromschroder)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Крепление на DIN-рейку 35 мм с помощью фиксатора или винтами через монтажные отверстия. Допускается любое пространственное положение. Обеспечьте хорошую вентиляцию для предотвращения перегрева.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) к клемме 2 и нейтрали (N) к клемме 1 в соответствии с заводской схемой. Подключение разных фаз одного источника питания к клеммам одного блока недопустимо.
• Прокладка кабелей и требования к изоляции: Кабели детектора (ионизации или УФ) следует прокладывать в отдельной пластиковой трубе. Рекомендуется использовать экранированный кабель, экран которого подключается к клемме 7 (PE) со стороны блока и изолируется со стороны детектора. Максимальная длина кабеля для ионизации — 75 м, для УФ-датчика — до 100 м, при ёмкости не более 100 пФ/м.
• Использование в одноэлектродном режиме (Shared Rod): Допускается только при использовании трансформаторов розжига серий TZI или TGI (с искровым разрядом). Импульсно-искровые и высокочастотные устройства недопустимы. Клемма 7 должна быть надёжно заземлена.
• Замена устаревших моделей (IFS 258): Замена блоков IFS 258 на IFD258-5/1W является прямой и не требует переделки проводки (pin-to-pin совместимость по посадочным местам). Однако настоятельно рекомендуется сверить схему подключения и параметры настройки (тайминги, реакции на аварию) с официальной документацией Kromschroder для вашего типа горелки.
• Обслуживание и диагностика: Информация о состоянии отображается на 2-значном 7-сегментном дисплее. Для сброса блокировки нажмите кнопку сброса. Регулярно проверяйте контакты потенциометра регулировки тока ионизации (при сильном загрязнении или увеличении сопротивления в линии требуется подстройка порога отключения). Ремонт блока не предусмотрен — при выходе из строя замените на новый оригинальный блок Kromschroder (арт. 84621630) или совместимый аналог.
• Предельно допустимые токи на клеммах: Выходы клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (тип розжига и контроля пламени, тайминги, наличие внешней системы предпродувки) совместимы с характеристиками IFD258-5/1W. Перед первым запуском подключите устройство согласно схеме в его паспорте. Для УФ-датчиков обязательно соблюдение прерывистого режима работы (остановка минимум раз в 24 часа).

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
