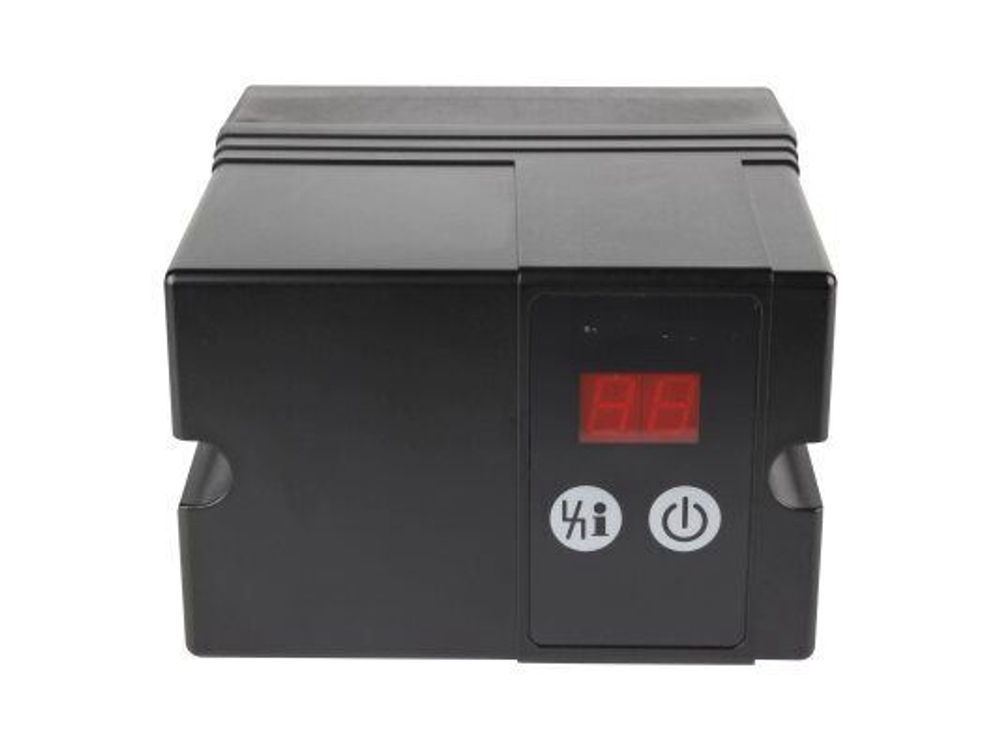

Блок управления горелкой Kromschroder IFD258-5/1W — надёжный менеджер горения для промышленных газовых горелок

Менеджер горения Kromschroder IFD258-5/1W (альтернатива ИП Волынская Н.Г.) — это современный микропроцессорный блок управления для безопасного пуска, контроля и остановки промышленных газовых горелок, работающих в непрерывном режиме. Модель IFD258-5/1W предназначена для непосредственного зажигания горелок без ограничения по мощности и широко применяется в сталелитейной, машиностроительной, стекольной, керамической, химической промышленности, а также в сушильных установках и технологических печах.[reference:0]

Технические характеристики Kromschroder IFD258-5/1W

• Оригинальные артикулы: 84621630, 84621635.
• Напряжение питания: 230 В (110-240 В, допустимое отклонение -15%, +10%), 50/60 Гц.
• Потребляемая мощность: 9 ВА / 19 ВА.
• Внешний предохранитель: 3.15 А (медленный), 3.15 А
• Степень защиты: IP54 (обеспечивает защиту от пыли и влаги).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации),. По заявлениям некоторых источников допустима эксплуатация до -40 °C.
• Габариты (В×Ш×Г): 113×75×120 мм; вес 0.61 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Цоколь: входит в комплект поставки (гарантирует удобный монтаж и демонтаж).

Тайминги цикла (временные параметры)

• TS, TSA — Безопасное время розжига (предохранительное время): 5 секунд.
• Время безопасности в работе: 1 секунда.
• Время реакции на исчезновение пламени: менее 1 секунды с возможностью переключения между немедленной блокировкой и автоматическим перезапуском.
• Классификация: для горелок с прямым розжигом без ограничения по мощности.
• Режим работы: непрерывный (постоянный).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): используется для контроля пламени в газовых горелках. Допустима работа в одноэлектродном режиме (совмещение функции зажигания и контроля).
• Ультрафиолетовый датчик (УФ, UV): для контроля пламени в газовых горелках.
• Напряжение на детекторе: 230 В AC.
• Ток детектора и регулировка порога: > 2 мкА, порог отключения регулируется в пределах 2-20 мкА.
• Максимальный ток детектора в режиме ионизации: < 25 мкА.

Управление и интерфейс пользователя

• 2х7-сегментный дисплей: отображает статус программы, коды аварийных сообщений, интенсивность сигнала пламени и другие параметры, которые можно считать непосредственно с устройства.
• Потенциометр регулировки порога ионизации: позволяет настраивать чувствительность детектора прямо на корпусе.
• Переключатель выбора поведения при срыве пламени: устанавливает реакцию на потерю пламени: немедленная блокировка или автоматический перезапуск.
• Кнопка сброса блокировки и настройки: используется для ручной деблокировки и входа в режим параметрирования.

Собственные артикулы и коды Kromschroder

• 84621630 — основной артикул IFD258-5/1W для большинства рынков.
• 84621635 — альтернативный артикул IFD258-5/1WI (версия для Ближнего Востока).
• 151-171-627 — артикул в дистрибьюторских сетях (например, Elco / Honeywell).
• IFD258-5/1W — коммерческое наименование модели.
• IFD258-5/1WI — наименование с уточнением.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Honeywell / Elco: 151-171-627, 151-171-612, 151-171-120.
• IFS 258: IFS258-5/1W, IFS258-5/1WI (старая версия серии IFS, на замену которой пришла IFD258).
• IFD 258 подсерия 5/1W: IFD258-5/1Q, IFD258-5/2W, IFD258-5/1WI.
• Другие серии Kromschroder: IES258-5/1W, IFS244-5/1W, IFS258-10/1W, IFD258-10/1W для более быстрых циклов.
• ИП Волынская Н.Г.: арт. IFD258-5/1W (полная совместимость).

Заменяемые модели, модернизация

Контроллер Kromschroder IFD258-5/1W используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• IFS 258-5/1W, IFS 258-5/1WI (устаревшая версия IFS 258, прямая аппаратная замена).
• IFS 244 серии (IFS244-5/1W, IFS244-5/1WI) — при модернизации систем.
• Другие контроллеры Kromschroder семейства 258 (IFD, IFS).
• Системы с управлением от PLC (программируемых логических контроллеров) — блок может управляться внешним контроллером в режиме "slave".

Ключевые особенности оригинального автомата Kromschroder IFD258-5/1W

• Микропроцессорная полностью электронная конструкция: Обеспечивает высокую скорость реакции, быстрый цикл и отлично подходит для систем с частым включением/выключением (frequent cycling).
• Соответствие стандарту EN 746-2: Предназначен для горелок, работающих в непрерывном режиме без ограничения по мощности.
• Гибкие опции контроля пламени: Поддерживает ионизационные электроды, УФ-датчики (с использованием стандартного 230 В) и режим работы с одним электродом (совмещение ионизации и розжига), что экономит место и упрощает конструкцию.
• Интеллектуальный выбор реакции на аварию: Настраиваемая реакция на потерю пламени (немедленная блокировка или автоматический рестарт) в зависимости от требований технологического процесса.[reference:49]
• Встроенная точная диагностика: Цифровой дисплей и потенциометр, доступные на корпусе, упрощают настройку и обслуживание.
• Непрерывное самотестирование (continuous self-checking): Блок непрерывно проверяет свои внутренние цепи и датчик, обеспечивая высокий уровень безопасности.
• Устойчивый к среде корпус со степенью защиты IP54: Надёжный корпус защищает электронику от пыли и влаги в тяжёлых промышленных условиях.
• Расширенный температурный диапазон: Способность работать при температурах от -20 до +60 °C, что делает его пригодным для установок с суровыми условиями эксплуатации.
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, соответствует строгим промышленным требованиям.
• Гибкость монтажа: Возможность установки на стандартную DIN-рейку 35 мм (ширина 113 мм)[reference:57] или винтами через монтажные отверстия, что упрощает интеграцию в любой электрический шкаф.

Области применения (оригинальное оборудование Kromschroder)

• Промышленные котельные и установки (нагревательные печи).
• Печи в металлургии, нефтехимии, машиностроении.
• Сушильные установки и линии, требующие непрерывного контроля горения.
• Атмосферные горелки с принудительной подачей воздуха.
• Промышленные системы с одним или несколькими блоками управления, где центральная система управляет предпродувкой и мониторингом.
• Газовые горелки с модуляционным или позиционным управлением.

Рекомендации по монтажу и эксплуатации (оригинальная продукция Kromschroder)

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Крепление на DIN-рейку 35 мм с помощью фиксатора или винтами через монтажные отверстия.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) к клеммам 2 и 1.[reference:64] Несоблюдение полярности может привести к повреждению блока.
• Прокладка кабелей, детектор, длина и требования к изоляции: Кабели детектора следует прокладывать в отдельной пластиковой трубе и защищать от внешних электромагнитных помех.
• Совместимость для одноэлектродного режима: Допускается использование только трансформаторов розжига серий TZI или TGI. Импульсно-искровые и высокочастотные устройства недопустимы.
• Заземление (PE) при использовании одноэлектродного режима: При работе с одним электродом, клемма 7 должна быть надёжно заземлена.
• Замена устаревших моделей (IFS 258): Замена блоков IFS 258 на IFD258-5/1W является прямой и не требует переделки проводки. Однако необходимо сверить параметры и тайминги.
• Обслуживание и диагностика: Информация о состоянии отображается на дисплее. Для сброса блокировки нажмите кнопку сброса. Ремонт блока не предусмотрен, при выходе из строя замените на новый оригинальный блок Kromschroder или совместимый аналог 84621630.
• Предельно допустимые токи на клеммах: Выходы клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (тип розжига и контроля пламени, тайминги) совместимы с характеристиками IFD258-5/1W. Перед первым запуском подключите устройство согласно схеме в его паспорте.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
