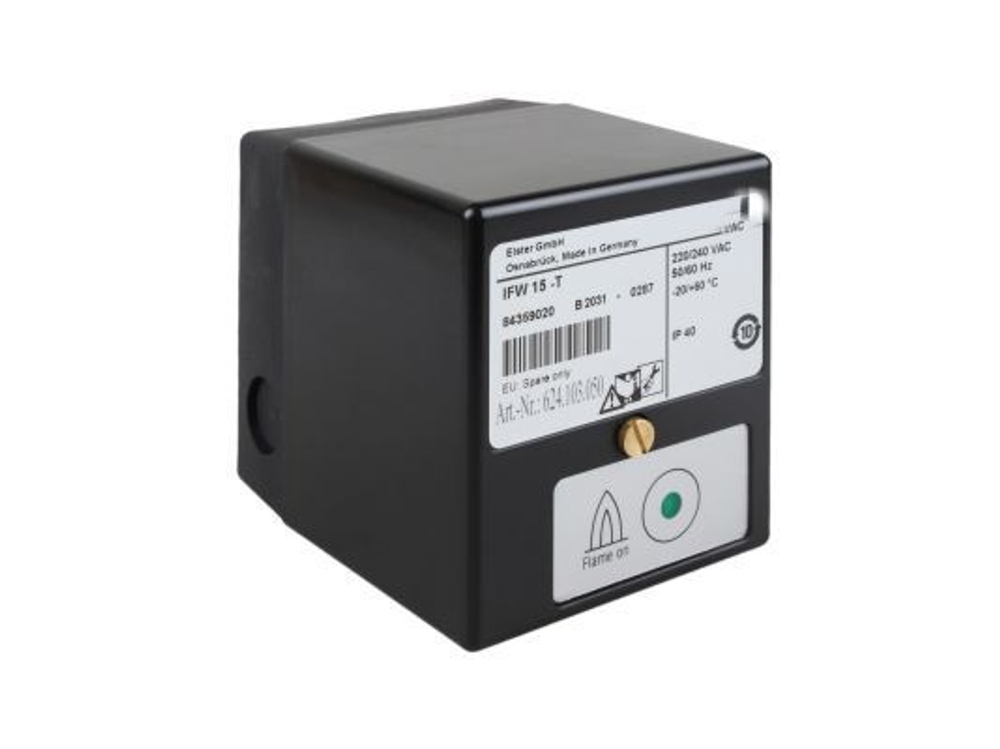

Детектор пламени Kromschroder IFW15‑T (84359020) — надежное реле для контроля факела в промышленных системах

Реле контроля пламени Kromschroder IFW15‑T, арт. 84359020 — это высоконадежный вспомогательный прибор, предназначенный для сигнализации о наличии пламени. Устройство работает в паре с автоматами управления горелками IFS 110IM / IFS 111IM, обеспечивая достоверный контроль факела в системах с несколькими горелками. Может использоваться как самостоятельное реле пламени в тех случаях, когда не требуется полная автоматизация розжига и остановки. Прибор применяется в промышленных котельных, технологических печах, нефтяной, химической и машиностроительной отраслях, а также в системах сжигания жидкого топлива (дизель, мазут) и газа.

Технические характеристики Kromschroder IFW15‑T

• Оригинальные артикулы: 84359020, IFW15‑T, IFW 15‑T.
• Напряжение питания: 220 В – 240 В, 50/60 Гц; допускается также 110/120 В (версия IFW15‑N)[reference:0].
• Потребляемая мощность: 12 ВА[reference:1].
• Класс пылевлагозащиты: IP40 (корпус из ударопрочной пластмассы)[reference:2][reference:3].
• Рабочая температура окружающей среды: от –20 до +60 °C[reference:4].
• Габариты (В×Ш×Г): 72 мм × 94 мм × 82 мм; вес 0,44 кг[reference:5][reference:6].
• Расчётный ресурс: 250 000 циклов.
• Материал корпуса: ударопрочная пластмасса, верхняя часть с каскадным усилителем.[reference:7]
• Конструкция: штекерный цоколь с контактными клеммами, шина заземления, 5 продавливаемых отверстий для ввода кабелей.[reference:8]
• Страна происхождения: Германия (бренд Kromschroder, ныне Honeywell).[reference:9]

Принцип действия и основные функции

• Контроль пламени: принимает сигнал от ионизационного электрода (ток ионизации > 1 мкА) либо от УФ-детектора (например, UVS 10…). При обнаружении пламени переключает внутреннее реле.
• Выходные сигналы: два потенциально свободных контакта — один нормально разомкнутый, один нормально замкнутый. Коммутируемый ток до 2 А при напряжении до 230 В.[reference:10]
• Визуальная индикация: встроенная лампа сигнализирует о наличии пламени, что упрощает наладку.[reference:11]
• Безопасность: при исчезновении пламени контакты мгновенно переключаются; при появлении постороннего света перед пуском горелки происходит блокировка с выдачей аварийного сигнала.[reference:12]

Реле может использоваться как отдельное устройство, так и в сочетании с автоматом IFS 110IM для организации многоточечного контроля в системах с несколькими горелками.[reference:13]

Собственные артикулы и коды Kromschroder / Honeywell

• 84359020 — основной артикул IFW15‑T.[reference:14]
• IFW15‑T / IFW 15‑T — коммерческие наименования модели.
• IFW15‑N — версия на напряжение 110/120 В, арт. 84359030.
• IFW15‑TZ, IFW15‑NZ — специальные исполнения (арт. 84359022, 84359032).[reference:15]

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей и поставщиков запчастей:

• Honeywell Kromschröder® Flame Detector Unit — рекомендованная замена после 2023 г.[reference:16]
• ИП Волынская Н.Г. — арт. IFW15‑T (альтернатива, произведённая в России).[reference:17]
• CIB Unigas — 2020114 (совместимый блок).[reference:18]
• Другие обозначения в каталогах: KS84359020, 84359020-HONEYWELL.
• Взаимозаменяемые модели: IFW 15 / 84359010 (предыдущая версия).[reference:19]

Заменяемые модели, модернизация

Реле пламени IFW15‑T используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• IFW 15 (84359010) — предыдущая версия, заменена на IFW15‑T[reference:20].
• IFW 15‑N (84359030) — версия на 110 В.
• С 2023 года изготовление классических IFW15 прекращено; в качестве замены рекомендуется новый Flame Detector Unit от Honeywell Kromschröder.[reference:21]

Ключевые особенности оригинального реле Kromschroder IFW15‑T

• Надёжное обнаружение пламени: использует как ионизационный электрод (ток > 1 мкА), так и УФ‑детектор, что делает его универсальным для большинства промышленных горелок.[reference:22]
• Потенциально свободные переключаемые контакты (сухие контакты): контакты реле не имеют гальванической связи с цепями управления, что позволяет легко интегрировать IFW15‑T в любые системы автоматизации и безопасности, независимо от типа используемого контроллера.[reference:23]
• Встроенная светодиодная индикация (лампочка в корпусе): упрощает наладку и диагностику: по свечению лампы можно сразу определить, зафиксировано ли пламя или устройство находится в режиме ожидания.[reference:24]
• Контроль постороннего света (Extraneous Light Check): IFW15‑T обнаруживает наличие ложного светового или УФ‑излучения до того, как горелка получит команду на розжиг. При обнаружении постороннего света блокируется выдача разрешающего сигнала, исключая риск взрыва из-за остаточного пламени в камере сгорания.[reference:25]
• Работа с заземлёнными и незаземлёнными сетями: устройство может питаться как от сети с заземлённой нейтралью, так и от изолированной сети, что важно для промышленных объектов со специфическими требованиями к схеме питания.[reference:26]
• Компактная конструкция и удобный монтаж: штекерный цоколь с винтовыми клеммами и шиной заземления обеспечивает быстрый монтаж и замену без перепайки кабелей. Пять продавливаемых отверстий позволяют гибко организовать ввод кабелей с разных сторон.[reference:27]
• Устойчивый к вибрации ударопрочный корпус IP40: степень защиты обеспечивает нормальную работу в запыленных котельных и промышленных цехах, а также защищает от брызг воды. Допустимо любое положение установки.[reference:28][reference:29]
• Высокий ресурс и долговечность: до 250 000 рабочих циклов, что соответствует 10–15 годам службы в обычном режиме эксплуатации.[reference:30]
• Совместимость с современными автоматами горения Kromschroder: при использовании вместе с IFS 110IM (арт. 84367030) позволяет организовать управление многогорелочной системой с централизованным контролем безопасности и индивидуальным контролем каждой горелки.[reference:31][reference:32]
• Широкий выбор модификаций под разное напряжение питания: модели с суффиксом «N» рассчитаны на 110/120 В, с суффиксом «T» — на 220/240 В; «Z» в конце указывает на специальное исполнение для особых условий эксплуатации.[reference:33]

Области применения (оригинальное оборудование Kromschroder)

• Промышленные и коммунальные котельные с жидкотопливными (дизель, мазут) и газовыми горелками, работающими в постоянном режиме.
• Многоточечные системы контроля пламени — в паре с автоматами IFS 110IM для управления несколькими горелками с единым центром безопасности.
• Технологические печи, воздухонагреватели (включая стационарные воздухоподогреватели), сушильные установки и другое оборудование, где требуется простое реле наличия факела без функций розжига.
• Модернизация устаревших систем контроля пламени IFW 15 / 84359010 с заменой на современный аналог.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Допускается любая ориентация в пространстве. Винты клемм затягивайте с моментом 0,6 Н·м; подключаемые провода должны иметь сечение не более 2×1.5 мм².[reference:34]
• Электропитание (L и N): Перед подачей питания убедитесь, что напряжение соответствует спецификации IFW15‑T (220–240 В). Для версий IFW15‑N используйте 110/120 В. Подключение выполняйте строго по схеме на корпусе устройства.
• Совместимость с датчиками пламени: при работе с ионизационным электродом необходим замкнутый контур тока > 1 мкА (рекомендуемое значение — от 3 до 5 мкА). При использовании УФ-детектора (например, UVS 10…) требуются отдельные рекомендации производителя.[reference:35]
• Подключение к IFS 110IM (для многогорелочного управления): подсоедините выходные контакты IFW15‑T к соответствующим входам IFS 110IM в соответствии со схемой, приведённой в документации Kromschroder. Неправильное соединение может привести к отказу системы безопасности.
• Обслуживание и диагностика: Периодически проверяйте состояние контактов, чистоту корпуса и целостность изоляции кабелей. При частых ложных срабатываниях проверьте датчик пламени (ионизационный электрод или УФ‑детектор) на наличие загрязнений или повреждений.
• Утилизация и замена: Реле IFW15‑T не подлежит ремонту в полевых условиях. При выходе из строя замените устройство на новый оригинальный блок (84359020) или рекомендованный аналог — Honeywell Kromschröder® Flame Detector Unit.[reference:36] Утилизацию проводите в соответствии с местными правилами обращения с электронными отходами.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Kromschroder / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
