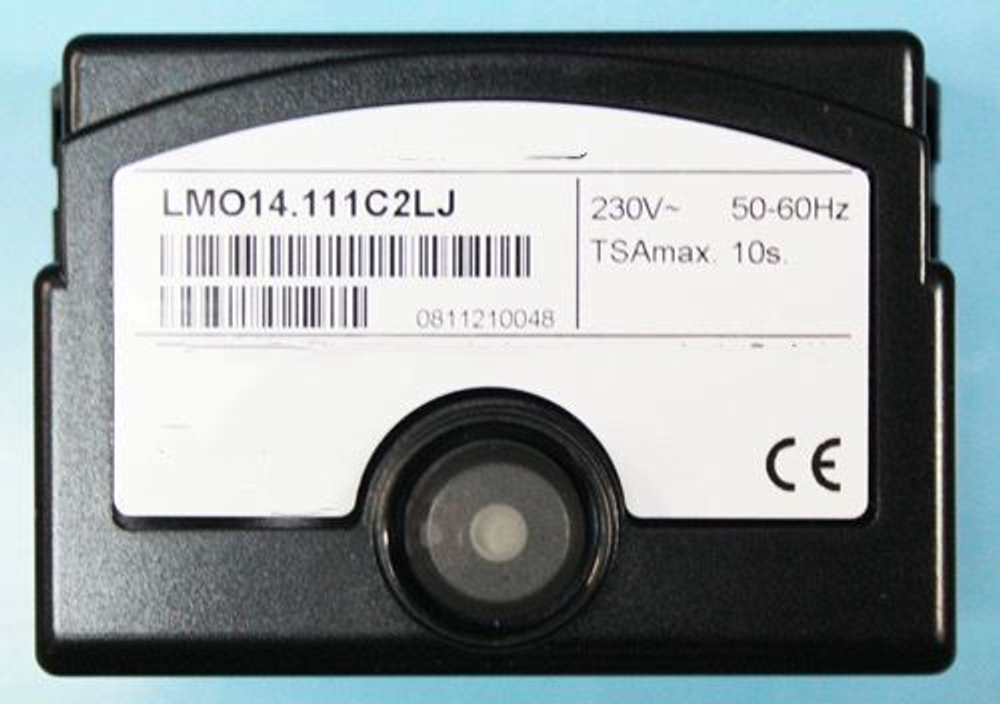

Топочный автомат Lamborghini LMO 14.111C2LJ (04042060, 04042060-LB) — надёжный менеджер горения для одноступенчатых жидкотопливных горелок до 30 кг/ч

Менеджер горения Lamborghini LMO 14.111C2LJ, (альтернатива ИП Волынская Н.Г.) арт. 04042060, 04042060-LB — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля одноступенчатых наддувных жидкотопливных горелок малой и средней мощности, работающих в прерывистом режиме. Модель Lamborghini LMO14.111C2LJ (производимая Siemens под брендом Lamborghini) предназначена для горелок малой и средней мощности с расходом топлива до 30 кг/ч и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях (включая стационарные воздухоподогреватели по DIN 4794), сушильных установках и другом тепловом оборудовании. Благодаря встроенному электронному усилителю сигнала пламени, шунтирующему контакту для маслоподогревателя, функции удалённого сброса блокировки и встроенной защите от пониженного напряжения, данный блок управления является оптимальным решением для модернизации устаревших систем (LOA24.171B27) и установки на новое котельное оборудование.

Технические характеристики Lamborghini LMO14.111C2LJ

• Основные артикулы: 04042060, 04042060-LB, 3980N030.
• Бренды и OEM-артикулы: Lamborghini (бренд), Siemens (производитель), Landis.
• Производитель: Siemens (OEM-версия для горелок Lamborghini).
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 91×62×62 мм; вес 0.13-0.16 кг (130-160 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно, подходит 12-контактный разъём).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 15 секунд.
• TS, TSA — Безопасное время розжига (предохранительное время): 10 секунд.
• tvz — Время перед поджигом (предзажигание, t3): 15 секунд.
• t3n — Время после зажигания (постзажигание): 10 секунд.
• tw — Время ожидания (tвкл): 5 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1-ступенчатая (одноступенчатая) горелка.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.
• Программная версия: C (модернизированная версия прошивки).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): не является основным методом (предпочтительнее фоторезистор).
• Фоторезистивный датчик QRB1, QRB1B, QRB3: основной метод контроля пламени для жидкотопливных горелок (жёлтое пламя).
• Датчик голубого пламени QRC: для контроля окислительного (синего) пламени.
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4 (подключаются напрямую) — альтернативный вариант для газовых горелок.
• Примечание: Для корректной работы с датчиками требуется правильное заземление (PE) и соблюдение полярности (L/N).

Собственные артикулы и коды Lamborghini / Siemens

• 04042060 — основной артикул модели LMO14.111C2LJ (версия для розничной продажи).
• 04042060-LB — артикул в упаковке UNIT PACK (для OEM-клиентов и некоторых каналов продажи).
• 3980N030 — альтернативный артикул в дистрибьюторских сетях (анкас).
• Z304042060 — артикул в некоторых дистрибьюторских сетях (например, Lamborghini LMO14.111C2LJ 04042060-LB).
• LMO14.111C2LJ — коммерческое наименование модели.
• BPZ:LMO14.111C2 — оригинальный артикул Siemens LMO14.111C2 (полностью идентичен, производитель — Siemens).
• LMO14.111C2 — краткое наименование модели Siemens.
• 460120000300 — EAN-артикул Siemens LMO14.111C2 (для некоторых дистрибьюторских сетей).
• 65320023 — артикул Elco LMO14.111C2 (OEM-версия для горелок Elco).
• 14018 — артикул в каталогах ANKAS.
• 0005030141 — артикул в дистрибьюторских сетях (например, Baltur OEM).
• 2020473 — артикул CIB Unigas (OEM-версия).
• 04042060-LB, 04042060 — артикулы, часто используемые в каталогах Lamborghini.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. Lamborghini LMO14.111C2LJ, 04042060 (альтернатива, произведённая в России).
• Elco (Элько): 65320023, 65070021 (OEM-блоки для горелок Elco).
• Baltur (Балтур): 0005030141 (OEM-блок для горелок Baltur).
• CIB Unigas (Италия): 2020473.
• Ecoflam (Экофлам): 65320023, 65328143 (аналоги по функционалу, совместимые с LMO14.111C2LJ).
• Weishaupt, Riello, Oilon, Giersch: OEM-блоки на замену LMO14.111C2LJ.
• Другие распространённые артикулы: 7832743, 65320023, 460120000300, 14018, 2020473.
• Примечание: Сравним с моделями Resideo DKG 972-N Mod.03, DMG 972-N Mod.03, которые имеют схожие функции, но отличаются таймингами и методом контроля пламени.

Заменяемые модели, модернизация

Контроллер Lamborghini LMO14.111C2LJ используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LMO14.111C2, LMO14.111C2EM, LMO14.111C1 (110 В) — прямая замена (идентичный корпус, аналогичная корзина/клеммник).
• LMO14.111B2 — предыдущая версия, заменена на C2.
• LMO14.011C2 — при модернизации старых систем.
• LOA24.171B27, LOA24.171B2EM, LOA24.171C27 — возможна замена, но требуется проверка таймингов (t1=15 с, TSA=10 с).
• Siemens LOA24.171B27, LOA26.171B27 — при модернизации с заменой на LMO14.111C2LJ (замена возможна, но требует проверки схемы подключения).
• Другие OEM-блоки для горелок Lamborghini серий ECO 3-3R, ECO 8-20.

При замене необходимо убедиться, что временные параметры (t1=15 с, TSA=10 с) и тип датчика пламени (фоторезистор QRB) совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный 12-контактный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Lamborghini LMO14.111C2LJ

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Одноступенчатое управление (1-stage control): для жидкотопливных горелок малой и средней мощности с расходом до 30 кг/ч.
• Универсальный встроенный усилитель сигнала пламени: работает с фоторезистивными датчиками QRB (жёлтое пламя), датчиками голубого пламени QRC (окислительное пламя) и УФ-датчиками QRA2/QRA4. Не требует внешних согласующих устройств (кроме случаев использования AGQ).
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений (до 10 событий) даже после полного обесточивания устройства. Также хранит общее количество аварийных отключений, число запусков и время работы горелки, что упрощает диагностику и обслуживание.
• Шунтирующий контакт для маслоподогревателя (oil preheater, bypass): управление цепью предварительного подогрева топлива с мониторингом времени прогрева для обеспечения стабильного воспламенения при низких температурах.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже 165 В. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Визуальная диагностика и индикация с многоцветным светодиодом (LED multicolor indication): на лицевой панели расположена кнопка ручного сброса со встроенным светодиодом, отображающая состояние и коды ошибок (мигания — flash codes). Информация о неисправности считывается по сериям вспышек (например, красный — блокировка, зелёный — работа), что ускоряет поиск и устранение неполадок. Расшифровка кодов приведена в руководстве по эксплуатации.
• Диагностика и интерфейс: на кнопке сброса предусмотрено гнездо для подключения интерфейсного адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET. Это позволяет выполнять детальную диагностику и считывать коды ошибок в текстовом формате.
• Быстрое аварийное отключение (fail-safe lockout): при исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 230, EN 267).
• Управляемый прерывистый режим работы (controlled intermittent operation): после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 230. Управляемая перезагрузка менеджера после 24-часовой работы — обязательное требование для прерывистого режима.
• Ограничение количества повторных попыток пуска (limitation of repetitions): не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Ударопрочный и термостойкий корпус IP40: корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Расширенный рабочий диапазон температур: стабильная работа в интервале от -20 до +60 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Сертификация и надёжность: соответствует стандартам EN 230 и EN 267, одобрен для использования на стационарных воздухонагревателях по DIN 4794 (WLE). Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия) для бренда Lamborghini.
• Простота интеграции: идентичная конструкция и цоколевка с автоматами горения серий LOA... (LOA24.171B27) позволяет производить быструю и лёгкую замену устаревших моделей без изменения электрической схемы.
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Lamborghini / Siemens

• Промышленные и коммунальные котельные с одноступенчатыми наддувными жидкотопливными горелками (дизель, мазут, печное топливо).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на жидком топливе.
• Горелки Lamborghini: серии ECO 3-3R, ECO 8-20, а также модели горелок Caloreclima с использованием LMO14.111C2LJ.
• Горелки Elco (OEM-версия 65320023), Baltur (0005030141), CIB Unigas (2020473), Weishaupt, Riello, Ecoflam, Oilon, Giersch (при проверке совместимости).
• Модернизация устаревших систем управления LOA24.171B27, LOA24.171B2EM, LOA24.171C27, LMO14.111B2.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Lamborghini / Siemens

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный 12-контактный цоколь (приобретается отдельно, рекомендован цоколь S98 или аналоги). Цоколь должен быть закреплён на горелке или в электрощите с защитой от вибрации и загрязнений. Фиксация осуществляется центральным винтом. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (фоторезистора QRB, датчика голубого пламени QRC или УФ-датчика QRA2/QRA4) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы фоторезистора QRB требуется правильное заземление.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LOA24.171B27, LMO14.111B2): замену блоков LOA24.171B27, LOA24.171B2EM, LOA24.171C27, LMO14.111B2 на Lamborghini LMO14.111C2LJ производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться (хотя в большинстве случаев цоколь совместим). Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LMO14.111C2LJ (t1=15 с, TSA=10 с, tvz=15 с).
• Совместимость с датчиками пламени (фоторезистор QRB, QRC, УФ): для жидкотопливных горелок используйте фоторезистивный датчик QRB1, QRB1B, QRB3. Для газовых горелок — УФ-датчик QRA2/QRA4/QRA10. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Lamborghini (арт. 04042060) или совместимый аналог (Siemens LMO14.111C2, Elco 65320023, ИП Волынская Н.Г.).
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: выход трансформатора розжига (клемма 3) — 1.5 А. Выход двигателя горелки (клемма 4) — 2.0 А. Выходы клапанов (клеммы 5 и 6) — 1.0 А. Выход воздушной заслонки (клемма C) — 1.0 А. Выход аварийного сигнала (клемма B) — 1.0 А. Общая нагрузка — 5.0 А.
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LMO14.111C2LJ. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании фоторезистора QRB, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
