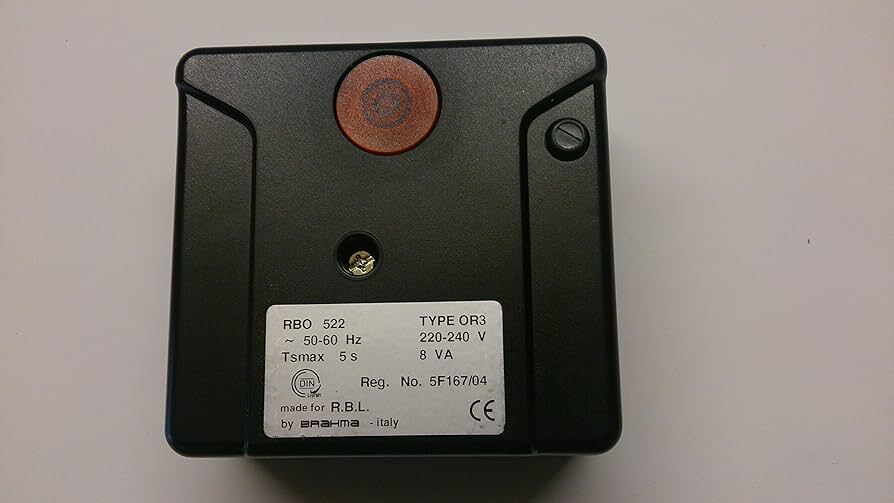

Топочный автомат Riello RBO 522 OR3, арт. 3003896, 3003896-RL, 3012487

Менеджер горения Riello RBO 522 OR3 — итальянский блок управления для жидкотопливных наддувных горелок. Работает в одно- или двухступенчатом режиме. Автоматизирует розжиг, контролирует пламя и при аварии мгновенно перекрывает топливо. Выпускается под брендами Riello и Brahma, что расширяет возможности поиска и заказа.

Основные технические характеристики

• Артикулы: 3003896 Riello, 3003896-RL Brahma, 3012487 Riello RBO522/R расширенный рабочий диапазон.
• Питание: 220-240 В, 50/60 Гц; потребление 8 ВА.
• Предохранительное время TSA, TS: 5 с.
• Режим работы: прерывистый, intermittent.
• Тип горелки: наддувная, жидкотопливная, одно- или двухступенчатая.
• Рабочие температуры: -10...+60 °C или -20...+60 °C в версии 3012487.
• Класс защиты: IP40 или IP00.
• Вес: 0.2 кг или 0.4 кг.
• Габариты: малый корпус из ударопрочного пластика с кнопкой сброса и лампой.

Временные параметры цикла, тайминги

• t1 предпродувка: не задаётся жёстко, зависит от реле давления.
• TSA безопасное время розжига: 5 с.
• Контроль пламени: фоторезистор, фотореле.

Совместимость с датчиками пламени, фотодатчик

• Фоторезистор, фотореле: встроенный датчик на оптическом принципе, закреплён на передней панели блока и направлен в смотровое окно горелки. Пламя контролируется по вспышкам светового излучения.

Собственные артикулы и коды Riello, Brahma

• 3003896: основной артикул Riello RBO 522 OR3.
• 3003896-RL: аналогичный топочный автомат, выпускаемый Brahma для горелок Riello.
• 3012487: расширенная версия Riello RBO522/R с повышенной допустимой температурой от -20 °C.
• 522SE, OR3: OEM-маркировка в старых горелках Riello RL.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства подбора и поиска взаимозаменяемых устройств приводим коды в каталогах разных брендов:

• Brahma: RBO 522 OR3, арт. 3003896-RL, полная совместимость, выпускается по лицензии Riello.
• Riello RBO522/R, арт. 3012487: расширенная версия с рабочим диапазоном -20...+60 °C.
• Ecoflam, Oilon, Baltur: стандартизированные OEM-блоки под арт. 3003896 или 3003896-RL.
• Ламборгини, Lamborghini: отдельные реле для двухступенчатых горелок, схожие по функционалу.

Заменяемые модели, модернизация

Riello RBO 522 OR3 используется как прямая замена устаревших контроллеров двухступенчатых жидкотопливных горелок. Подходит для:

• Riello RL 28, RL 38, RL 50, RL 70, RL 100, RL 130, RL 190
• Riello Gulliver RG2, RG3, RG4S, RG5S, RG2D, RG3D, RG4D, RG5D
• Riello 809T1, 810T1, 811T1, 821T1

Перед заменой сверьтесь с документацией производителя.

Ключевые особенности оригинального автомата Riello RBO 522

• Специализирован для жидкого топлива: Оптимизирован для дизельных и лёгких печных топлив с давлением распыливания 10 бар.
• Прерывистый режим работы: Для продления срока службы отключайте горелку от сети минимум на несколько часов в сутки.
• Встроенный фотодатчик пламени: Фоторезистор надёжно фиксирует вспышки светового излучения, не требует внешних детекторов, снижает число ложных отключений.
• Кнопка ручного сброса RESET с красной лампой: При аварийной блокировке подсветка горит, после устранения неисправности нажмите кнопку для возврата в рабочий цикл.
• Прочный компактный корпус: Пластик защищает от пыли, влаги и тепла, совместим со стандартными цоколями горелок, цоколь не требуется.
• Сертификация: Соответствует строгим европейским стандартам безопасности для жидкотопливного оборудования.

Области применения

• Жилые дома, коттеджи, малоэтажные здания с отдельной котельной на жидком топливе.
• Промышленные и коммунальные котельные, где требуется автоматизация наддувных горелок на дизельном топливе.
• Сельскохозяйственные теплогенераторы, сушильные установки, воздухонагреватели с двухступенчатым режимом работы.
• Замена устаревших блоков управления Riello RL, RG без переделки электропроводки.

Рекомендации по монтажу и эксплуатации

• Установка, монтаж: Крепится на штатное место горелки в любом положении при отключённом питании. Класс защиты IP40 или IP00 требует установки в закрытых сухих помещениях.
• Прокладка кабелей: Фоторезистор встроен в корпус, выносных кабелей нет. Силовые провода прокладывайте отдельно от цепей управления во избежание помех.
• Совместимость: Только для жидкотопливных горелок с вентилятором. Для газовых горелок используйте другие модели Riello или Siemens.
• Замена: Установка RBO 522 OR3 вместо старых контроллеров Brahma или оригинальных реле Riello возможна без изменений схемы, но сверьтесь с паспортом горелки.
• Обслуживание: Ремонт блока не предусмотрен. При частых аварийных блокировках проверяйте фоторезистор на загрязнение. При выходе из строя заменяйте на новый оригинальный блок Riello, Brahma или аналог 3003896.

※ Информация носит справочный характер. Для точного применения используйте официальную документацию Riello или Brahma. Производитель оставляет за собой право вносить изменения без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
