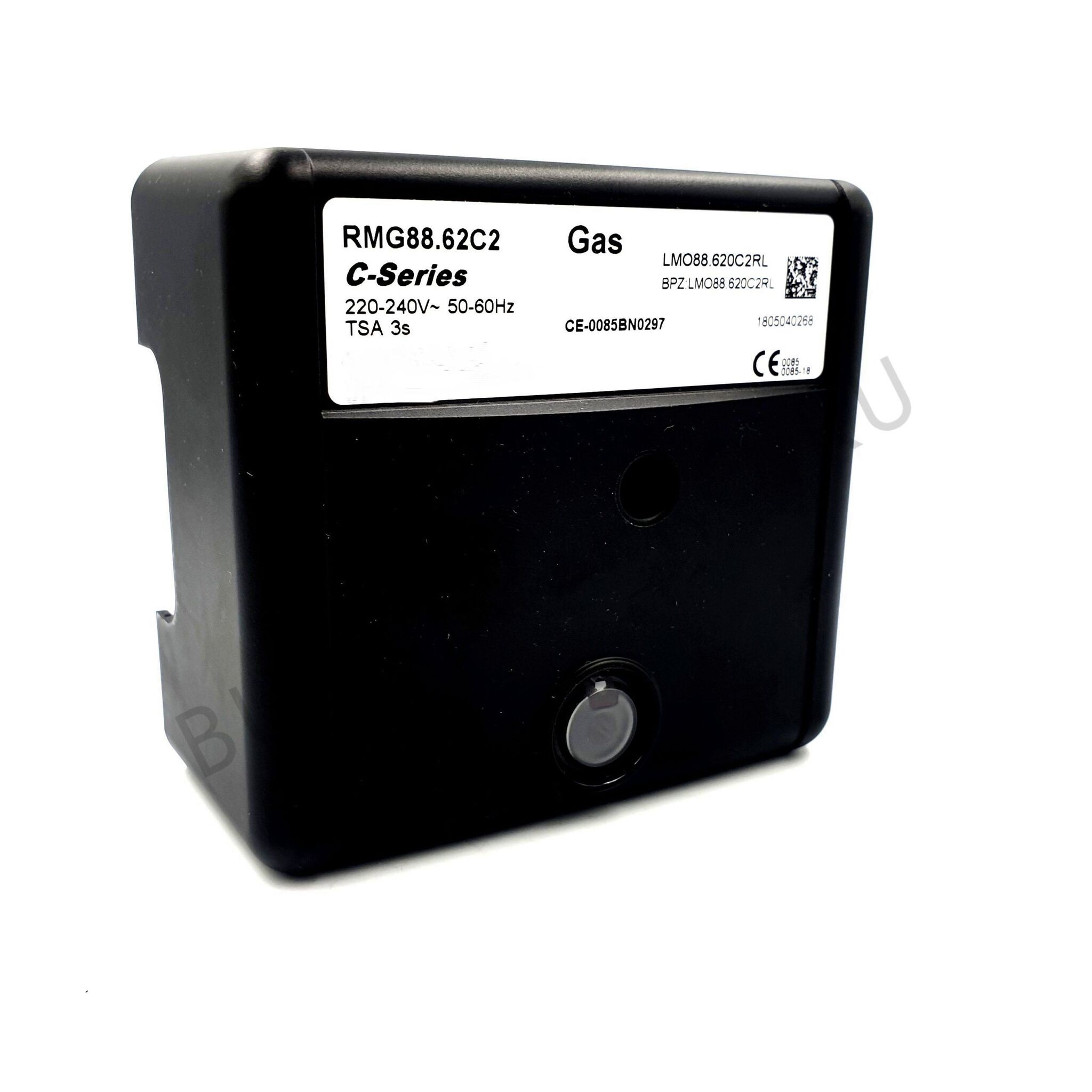

Топочный автомат Riello RMG88.62C2 (3013073) — надёжный менеджер горения для газовых наддувных горелок

Менеджер горения Riello RMG88.62C2, (альтернатива ИП Волынская Н.Г.) арт. 3013073 — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля одно- или многоступенчатых наддувных газовых горелок малой и средней мощности, работающих в прерывистом режиме. Модель Riello RMG88.62C2 (также известная как Siemens LMO88.620C2RL) разработана Siemens специально для горелок Riello и широко применяется в горелках 40GS, 40FS, GAS, RS, а также в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях и сушильных установках. Благодаря встроенному контролю воздушной заслонки, универсальному усилителю сигнала пламени (ионизация, УФ, ИК, фото) и функции проверки герметичности газовых клапанов, данный блок управления является оптимальным решением для модернизации устаревших систем (RMG88.62A2, 508SE, 525SE, RBL 530SE) и установки на новое котельное оборудование.

Технические характеристики Riello RMG88.62C2

• Основные артикулы: 3013073, 20176432, LMO88.620C2RL.
• Производитель (OEM): Siemens (полностью идентичен оригиналу LMO88.620C2RL, произведён в Германии).
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц (±6%).
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP20 (корпус из ударопрочного, термостойкого и огнестойкого пластика) / по некоторым данным — IP40.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 11×10.3×6 см; вес 0.26-0.30 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Страна происхождения: Германия (Siemens AG).
• Наличие цоколя: нет (цоколь приобретается отдельно).
• Товарный код ТН ВЭД: 84169000.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 25 секунд.
• TS, TSA — Безопасное время розжига (предохранительное время): 3 секунды.
• tn — Время после поджига (постзажигание, post‑ignition time): 2 секунды.
• tw — Время ожидания (waiting time, tвкл): 2 секунды.
• t4 — Интервал до открытия 2‑й ступени (tV2): 12.5 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1-ступенчатая (одноступенчатая) или 2-ступенчатая (двухступенчатая) горелка, возможна прогрессивная и модулируемая работа.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа для самотестирования и перезапуска).
• Максимальное количество попыток повторного запуска при потере пламени: 4 цикла, после чего блокировка.
• Проверка постороннего света: tf = 5 секунд (проверка наличия остаточного пламени перед розжигом).

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (зонд ионизации): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10 (подключаются напрямую).
• Инфракрасный детектор (ИК, IRD): модель IRD 1020.1 (для контроля пламени в газовых горелках с синим пламенем).
• Фоторезистивный датчик (фоторезистор, photocell): опционально для систем с жидким топливом (например, MZ 770 S).
• Датчик голубого пламени QRC: для специализированных систем с предварительным смешиванием топлива.
• Сервоприводы (актуаторы): поддержка управления воздушной заслонкой через внешний сервопривод (с настраиваемым временем открытия t11/t12).
• Контроль герметичности газовых клапанов (VPS): встроенная функция проверки герметичности перед каждым запуском горелки (стандарт EN 298:2012).
• Контроль давления воздуха: входы для реле давления воздуха и газа (настраиваются под требования горелки).
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE).

Собственные артикулы и коды Riello / Siemens / Satronic / R.B.L.

• 3013073 — основной артикул Riello (для заказа).
• 20176432 — альтернативный артикул Riello (для некоторых дистрибьюторских сетей).
• LMO88.620C2RL — полное наименование OEM-версии, выпускаемой Siemens.
• RMG88.62C2, RMG/M88.62C2, RMG 88.62 C2 — коммерческие наименования модели.
• 3013362, 3013362-RL — альтернативные артикулы (для горелок с модуляционным режимом).
• LMO88.621C2RL — версия с иным программным обеспечением (по запросу).
• CMG88.62D2 — более новая версия контроллера (замена RMG88.62C2).
• 20211169 — артикул для замены CMG/M88.62D2 (актуальная версия).
• EAN: 4046911088610 (для версии 0432021U, иногда используется для кросс-ссылок).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. RMG88.62C2, 3013073 (альтернатива, произведённая в России).
• Elco (Элько): 1072572, 1072535 (OEM-блоки для горелок Elco Vectron).
• Baltur (Балтур): совместимые OEM-блоки по арт. 0005030269-BT (для горелок Baltur).
• Weishaupt, Ecoflam, Oilon, Giersch, CIB Unigas: OEM-блоки на замену RMG88.62C2 (при проверке совместимости).
• Другие распространённые артикулы: 20 004 65 (Weinmann), 63010264, 5176616, 852124087 (Merunas), 1072535 (Proflamm).
• Сравнимые модели: Resideo DKG 972‑N Mod.21 (0432021) — близкий аналог по функционалу, но без управления сервоприводом.

Заменяемые модели (модернизация)

Контроллер Riello RMG88.62C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• RMG88.62A2 — прямая замена (идентичный корпус, улучшенная прошивка, повышенная помехоустойчивость).
• R.B.L. 508SE, 509SE — полная замена (совместим по посадочным местам, может потребоваться проверка таймингов).
• R.B.L. 525SE, 525SE/3, 525SE/3 — при модернизации старых систем.
• R.B.L. 530SE, RBO 522SE, RMO 503SE, LMO88.530A2, RMO88.53A2, RMO88.53C2 — возможна замена, но требует проверки схемы подключения и таймингов.
• R.B.L. 552SE, R.B.L. 568SE, LMO88.620A2, RMG88.62A2, RMG88.62C2 — полная совместимость.
• Оригинальные блоки управления для горелок Riello 40GS5, 40FS5, RS, GAS (RS 190 и др.) — прямая замена.

При замене необходимо убедиться, что временные параметры (t1=25 с, TSA=3 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Riello RMG88.62C2

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Одноступенчатое и двухступенчатое управление (1-stage/2-stage control): поддерживает как одноступенчатые, так и двухступенчатые, прогрессивные и модулируемые газовые и комбинированные горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Интегрированный контроль воздушной заслонки: автомат управляет сервоприводом воздушной заслонки, гарантируя правильное соотношение "газ-воздух" на всех этапах работы — от продувки и розжига до перехода между ступенями мощности. Поддерживается настройка времени открытия и закрытия заслонки (t11, t12).
• Универсальный встроенный усилитель сигнала пламени: работает с ионизационным электродом, УФ‑датчиками QRA2, QRA4, QRA10, ИК‑детектором IRD 1020 и фоторезистором MZ 770 S. Не требует внешних согласующих устройств.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 160-170 В). Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185-190 В).
• Визуальная диагностика и индикация с многоцветным светодиодом (LED multicolor indication): на лицевой панели расположена кнопка ручного сброса со встроенным светодиодом, отображающая состояние и коды ошибок (мигания — flash codes). Информация о неисправности считывается по сериям вспышек (например, красный — блокировка, зелёный — работа), что ускоряет поиск и устранение неполадок. Расшифровка приведена в руководстве по эксплуатации.
• Контроль наличия постороннего света (extraneous light check) перед розжигом и в конце времени предварительной вентиляции: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Контроль герметичности газовых клапанов (VPS, Valve Proving System): встроенная функция проверки герметичности газовых клапанов перед каждым запуском горелки, полностью соответствующая требованиям стандарта EN 298. При обнаружении утечки запуск блокируется, и выводится соответствующий код ошибки.
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Автоматический перезапуск при потере пламени (re-cycling): устройство допускает до 4 попыток автоматического перезапуска после срыва пламени в процессе работы, после чего блокировка. Повышает устойчивость системы к кратковременным сбоям (например, при кратковременном исчезновении газа).
• Возможность опциональной установки ЖК-экрана: для получения информации о стадиях работы и причинах остановки в виде текстового сообщения (опционально, приобретается отдельно).
• Ударопрочный и термостойкий корпус IP20/IP40: корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP20/IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Расширенный рабочий диапазон температур: стабильная работа в интервале от -20 до +60 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Совместимость с широким спектром горелок и датчиков пламени: возможность подключения различных датчиков и совместимость с горелками Riello, Weishaupt, Ecoflam, Oilon, Giersch, Baltur, CIB Unigas.
• Сертификация и надёжность: соответствует стандартам EN 298 (газовые горелки) и EN 230 (жидкотопливные горелки). Одобрен для использования на стационарных воздухоподогревателях по DIN 4794. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия) специально для Riello (R.B.L.).
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Riello

• Промышленные и коммунальные котельные с одноступенчатыми, двухступенчатыми, прогрессивными и модулируемыми наддувными газовыми горелками.
• Водогрейные и паровые котлы малой и средней мощности (газовые и комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Riello: 40GS5, 40FS5, 40GS10, 40FS10, RS (RS 38, RS 50, RS 70, RS 100, RS 130, RS 190), GAS (GAS 2, GAS 3, GAS 4, GAS 5), R40 GS5, R40 FS5.
• Горелки Elco Vectron G (OEM-версия), а также модели Weishaupt, Ecoflam, Oilon, Giersch, Baltur, CIB Unigas (при проверке совместимости).
• Модернизация устаревших систем управления RMG88.62A2, 508SE, 525SE, 530SE, R.B.L. 568SE.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Riello / Siemens

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный цоколь (приобретается отдельно) с помощью центрального фиксирующего винта. Степень защиты IP20/IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (ионизационного электрода, УФ-датчика QRA, ИК-детектора IRD 1020 или фоторезистора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (RMG88.62A2, 508SE, 525SE): замену блоков RMG88.62A2, 508SE, 525SE, R.B.L. 530SE на Riello RMG88.62C2 производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками RMG88.62C2 (t1=25 с, TSA=3 с).
• Совместимость с датчиками пламени (ионизация, УФ, ИК, фото): для газовых горелок используйте ионизационный электрод или УФ-датчик QRA2/QRA4/QRA10. Для жидкотопливных горелок — фоторезистор MZ 770 S или датчик голубого пламени QRC. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Riello (арт. 3013073) или совместимый аналог (Siemens LMO88.620C2RL, CMG88.62D2).
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками RMG88.62C2. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Riello / Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
