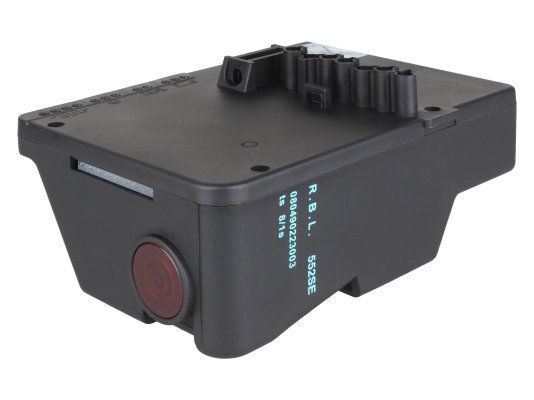

Топочный автомат Riello SE 552SE (3001174) — надёжный менеджер горения для дизельных горелок Gulliver RG

Менеджер горения Riello SE 552SE, арт. 3001174, 3001174-RL — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля одноступенчатых и двухступенчатых наддувных жидкотопливных горелок, работающих в прерывистом режиме. Модель Riello SE 552SE (также известная как R.B.L. 552SE и RBL 552 SE) разработана специально для дизельных горелок Riello серий Gulliver RG и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях и другом тепловом оборудовании. Благодаря встроенному трансформатору поджига, встроенному 7-контактному разъёму и функции ручного сброса, данный блок управления является прямым аналогом для устаревших моделей 552SE и идеально подходит для замены без переделки электропроводки.

Технические характеристики Riello SE 552SE

• Основные артикулы: 3001174, 3001174-RL, SE 552SE, R.B.L. 552SE, RBL 552 SE.
• Производитель: Riello (Италия).
• Напряжение питания: 210-230 В (210-240 В), 50/60 Гц.
• Потребляемая мощность: 50 Вт.
• Степень защиты: IP00 / IP40 (по некоторым данным, требуется установка в корпус горелки).
• Рабочая температура окружающей среды: от -20 до +70 °C.
• Габариты (Д×Ш×В): 160×80×75 мм; вес 0.5-0.7 кг (500-700 г).
• Максимальный расход топлива: до 30 кг/ч (мощность до 350 кВт).
• Встроенный трансформатор розжига: да (8-16 кВ).
• Разъёмы: встроенный 7-контактный разъём для подключения компонентов горелки (насос, двигатель, датчик пламени, трансформатор).
• Кабель заземления: 200 мм (в комплекте).
• Гарантийный срок: 1-3 года (в зависимости от поставщика).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 8 секунд.
• TS, TSA — Безопасное время розжига (предохранительное время): 8 секунд (без сигнала пламени) / 1 секунда (при потере пламени в рабочем режиме).
• t3 — Время перед поджигом (предзажигание): 4 секунды.
• t2 — Безопасный период времени (t2): 1 секунда.
• tw — Время ожидания (waiting time): около 60 секунд после блокировки.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1-ступенчатая или 2-ступенчатая (одноступенчатая или двухступенчатая) горелка, возможна прогрессивная работа (при использовании дополнительного термостата).
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч).

Совместимость с датчиками пламени

• Фоторезистор (фотодатчик, photocell): основной метод контроля пламени для жидкотопливных горелок с жёлтым пламенем. Датчик подключается к соответствующим клеммам на 7-контактном разъёме.
• Примечание: При затемнении фоторезистора (например, из-за засорения) горелка должна блокироваться в течение 1 секунды для обеспечения безопасности.

Собственные артикулы и коды Riello

• 3001174 — основной артикул Riello (номер для заказа).
• 3001174-RL — артикул в упаковке UNIT PACK (для OEM-клиентов и некоторых каналов продажи).
• SE 552SE, R.B.L. 552SE, RBL 552 SE — коммерческие наименования модели.
• 552SE — краткое наименование.
• 3001174-RL (R.B.L. 552SE) — полное обозначение.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. SE 552SE, 3001174 (альтернатива, произведённая в России).
• Riello OEM: 3001174, 3001174-RL.
• Другие распространённые артикулы: R.B.L. 552SE, RBL 552 SE, 552SE.
• Примечание: Модель SE 552SE является прямой заменой для устаревших 552SE и может использоваться в горелках Riello Gulliver RG серий RG0.1, RG1, RG2, RG3, RG3D, RG4D, RG4S, RG5D, а также RG1-363T1, RG4F-396T1, RG5S-399T1 и др.

Заменяемые модели, модернизация

Контроллер Riello SE 552SE используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• R.B.L. 552SE — прямая замена (идентичный корпус, встроенные разъёмы).
• Другие устаревшие контроллеры Riello для Gulliver RG серии.

При замене необходимо убедиться, что временные параметры (t1=8 с, TSA=8/1 с) и тип датчика пламени (фоторезистор) совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте встроенные 7-контактный разъём и кабель заземления в комплекте.

Ключевые особенности оригинального автомата Riello SE 552SE

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Одноступенчатое и двухступенчатое управление (1-stage/2-stage control): поддерживает как одноступенчатые, так и двухступенчатые жидкотопливные горелки (с возможностью прогрессивной работы при использовании дополнительного термостата).
• Встроенный трансформатор поджига (8-16 кВ): генерирует высоковольтный импульс для надёжного зажигания дизельного топлива без внешнего блока розжига. Искра подаётся в течение всего предохранительного времени (TSA = 8 секунд).
• Встроенный 7-контактный разъём: Упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Встроенный кабель заземления 200 мм: обеспечивает правильное заземление для корректной работы контроля пламени (при использовании фоторезистора) и снижения помех.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений (до 10 событий) даже после полного обесточивания устройства. Также хранит общее количество аварийных отключений, число запусков и время работы горелки, что упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения.
• Визуальная диагностика и индикация с кнопкой ручного сброса (RESET) и светодиодом (LED): на лицевой панели расположена кнопка сброса со встроенным светодиодом, отображающая состояние и коды ошибок. Информация о неисправности считывается по миганиям (flash codes), расшифровка приведена в руководстве по эксплуатации. Это ускоряет поиск и устранение неполадок.
• Контроль наличия постороннего света (extraneous light check) перед розжигом: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования.
• Управляемый прерывистый режим работы (controlled intermittent operation): после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту.
• Ударопрочный и термостойкий корпус IP00/IP40: корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Степень защиты IP00 (требуется установка в корпус горелки или электрощит). По некоторым данным, степень защиты IP40 обеспечивается при правильном монтаже.
• Расширенный рабочий диапазон температур: стабильная работа при температурах от -20 до +70 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Сертификация и надёжность: соответствует стандартам EN 230 (жидкотопливные горелки). Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Riello S.p.A. (Италия).
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Riello

• Промышленные и коммунальные котельные с одноступенчатыми и двухступенчатыми наддувными жидкотопливными горелками (дизель, мазут).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели и сушильные установки на жидком топливе.
• Горелки Riello: Gulliver RG0.1, RG1, RG2D, RG3, RG3D, RG4D, RG4S, RG5D, RG1-363T1, RG4F-396T1, RG5S-399T1, а также другие модели горелок Riello Gulliver RG.
• Модернизация устаревших систем управления 552SE, R.B.L. 552SE.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Riello

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на штатное место горелки с помощью винта (момент затяжки 1.0-1.2 Н·м). Встроенный 7-контактный разъём и кабель заземления упрощают подключение.
• Прокладка кабелей и требования к изоляции: кабели от фоторезистора должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления на 7-контактном разъёме.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (552SE): замену блоков 552SE, R.B.L. 552SE на Riello SE 552SE производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками SE 552SE (t1=8 с, TSA=8/1 с).
• Совместимость с датчиками пламени (фоторезистор): для жидкотопливных горелок с жёлтым пламенем используйте встроенный или подключаемый фоторезистор. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие топлива, загрязнение фоторезистора, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Riello (арт. 3001174) или совместимый аналог (R.B.L. 552SE).
• Температурный режим: эксплуатация вне диапазона -20...+70 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо) совместимы с характеристиками SE 552SE. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах 7-контактного разъёма.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Riello. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
