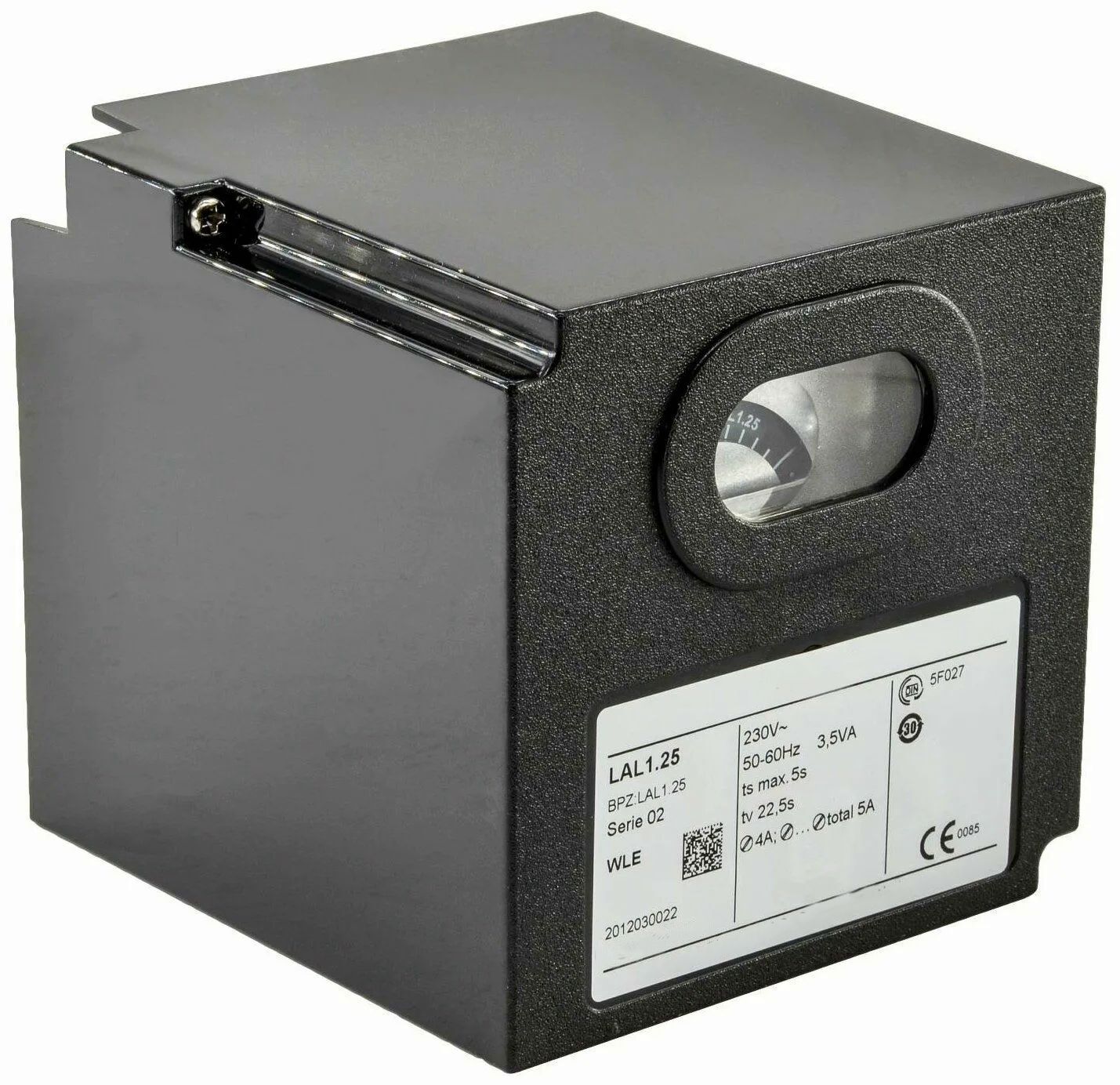

Автомат горения Siemens LAL1.25 — надёжный менеджер горения для жидкотопливных горелок средней и высокой мощности

Менеджер горения Siemens LAL1.25, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LAL1.25 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля двухступенчатых и модулируемых наддувных жидкотопливных горелок средней и высокой мощности, работающих в прерывистом режиме. Модель Siemens LAL1.25 предназначена для горелок с жёлтым и синим пламенем без контроля давления воздуха. Она широко применяется в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях, сушильных установках и стационарных воздухоподогревателях по DIN 4794. Аппарат протестирован и сертифицирован в соответствии с европейским стандартом EN 230.

Технические характеристики Siemens LAL1.25

• Оригинальные артикулы: BPZ:LAL1.25, LAL1.25.
• Альтернативные артикулы: A147, 65073734, 400010017800, 13009185, 13016385, 65320052, 65310487.
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц. Существует версия на 110 В (LAL1.25-110).
• Потребляемая мощность: 3.5 Вт / 3.5 ВА.
• Встроенный предохранитель: T6.3H250В (плавкий).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 103×123×103 мм; вес 0.971-1.6 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно).

Тайминги цикла (временные параметры)

• t1 — Время предварительной вентиляции (продувки): 22.5 секунды.
• TSA — Безопасное время розжига (предохранительное время): 5 секунд.
• t3 — Время перед поджигом (предзажигание): 2.5 секунды.
• t3n — Время после зажигания (постзажигание): 15 секунд.
• t4 — Интервал между подачей напряжения на клеммы 18 и 19 (BV1 – BV2): 7.5 секунд (аналогично LAL2.25).
• t5 — Интервал между подачей напряжения на клеммы 19 и 20 (BV2 – контроллер нагрузки): 7.5 секунд (аналогично LAL2.25).
• t6 — Время постпродувки: 15 секунд.
• t7 — Задержка включения двигателя вентилятора: 2.5 секунды.
• t8 — Длительность последовательности запуска: 47 секунд.
• t10 — Интервал до начала проверки давления воздуха: 10 секунд.
• t11 — Время открытия воздушной заслонки: опционально.
• t12 — Время закрытия воздушной заслонки: опционально.
• t15 — Допустимое время контроля пламени: 10 секунд.
• t16 — Интервал до команды «открыть» воздушной заслонки: 5 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка, поддержка модулируемого режима.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1, QRB1B, QRB3: для контроля жёлтого пламени (основной метод).
• Датчик с селеновым фотоэлементом RAR9, RAR: для контроля жёлтого пламени.
• Датчик голубого пламени QRC1: для контроля окислительного (синего) пламени.
• Примечание: Для корректной работы с датчиками требуется правильное заземление (PE) и соблюдение полярности (L/N).

Собственные артикулы и коды Siemens

• BPZ:LAL1.25 — основной код для заказа.
• LAL1.25 — краткое наименование модели.
• 13009185 — альтернативный артикул в дистрибьюторских сетях.
• 13016385 — альтернативный артикул (предыдущий код 13009798).
• 65320052 — артикул в некоторых дистрибьюторских сетях (например, OEP).
• A147 — артикул в системах заказа (например, у Oilon).
• 65073734 — артикул в каталогах некоторых поставщиков.
• 400010017800 — альтернативный артикул.
• 65310487 — альтернативный артикул для версии 230 В.
• LAL1.25-110 — версия для напряжения 110 В.
• Elco LAL1.25CB — OEM-версия для горелок Elco.
• 36105009 — артикул Oilon (для версии 230 В).
• 65300465 — артикул для версии 120/60 Гц.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LAL1.25 (российская альтернатива, произведённая в России).
• Elco (Элько): LAL1.25CB, 13009185, 13016385, 65320052, 65073734, 65310487.
• Oilon (Ойлон): 36105009.
• Baltur, Buderus, CIB UNIGAS, Cuenod, Ecoflam, F.B.R, Ferroli, Lamborghini, RIELLO, Satronic, Viessmann, Weishaupt: OEM-блоки на замену LAL1.25.

Заменяемые модели, модернизация

Контроллер Siemens LAL1.25 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LAL1.25 (оригинальная версия, улучшенная прошивка).
• Другие устаревшие контроллеры Siemens серии LAL.
• Оригинальные блоки управления для жидкотопливных горелок Riello, Baltur, Weishaupt и др.
• Примечание: Модель снята с производства; для приобретения рекомендуется использовать аналоги или обратиться к официальному дистрибьютору.

При замене необходимо убедиться, что временные параметры (t1=22.5 с, TSA=5 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный 12-контактный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Siemens LAL1.25

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды.
• 2-ступенчатое и модулируемое управление (2-stage control): поддерживает как двухступенчатые, так и модулируемые жидкотопливные горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Отсутствие контроля давления воздуха: Модель LAL1.25 предназначена для горелок без контроля давления воздуха (в отличие от LAL2.25).
• Универсальный встроенный усилитель сигнала пламени: Работает с фоторезистивными датчиками QRB1 (жёлтое пламя), датчиками с селеновым фотоэлементом RAR9 и датчиками голубого пламени QRC1. Не требует внешних согласующих устройств.
• Контроль воздушной заслонки: Управление воздушной заслонкой с возможностью настройки времени открытия (t11) и закрытия (t12). Поддержка как открытой, так и закрытой позиций заслонки.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения.
• Визуальная диагностика и индикация с кнопкой ручного сброса и смотровым окном: На лицевой панели расположена кнопка ручного сброса со встроенным смотровым окном, отображающим состояние и коды ошибок. Информация о неисправности считывается по символам на дисплее или миганиям лампы, что ускоряет поиск и устранение неполадок.
• Контроль наличия постороннего света (extraneous light check) перед розжигом: Проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 230).
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 230.
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям.
• Сертификация и надёжность: Соответствует стандартам EN 230, одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV и имеет маркировку CE.
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с двухступенчатыми и модулируемыми наддувными жидкотопливными горелками.
• Водогрейные и паровые котлы средней и высокой мощности (дизель, мазут).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на жидком топливе.
• Горелки Riello, Baltur, Weishaupt, Ecoflam, Oilon, Elco, Giersch, CIB Unigas (при проверке совместимости).
• Модернизация устаревших систем управления LAL1.25 и других контроллеров серии LAL.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный 12-контактный цоколь (приобретается отдельно). Допускается любое пространственное положение. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (фоторезистора QRB, RAR9 или датчика голубого пламени QRC1) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LAL1.25, LAL2.14): Замену блоков LAL1.25, LAL2.14 на Siemens LAL1.25 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LAL1.25 (t1=22.5 с, TSA=5 с).
• Совместимость с датчиками пламени (QRB, RAR9, QRC1): Для жидкотопливных горелок с жёлтым пламенем используйте фоторезистивный датчик QRB1 или RAR9. Для горелок с голубым пламенем используйте датчик QRC1. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: При срабатывании блокировки (символ на дисплее в смотровом окне) найдите и устраните причину (отсутствие топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются символами в смотровом окне: пустой символ — нет запуска, треугольник — прерывание последовательности запуска, заполненный квадрат — неисправность в цепи контроля пламени, 1 — отсутствие сигнала пламени по истечении TSA. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LAL1.25) или совместимый аналог (Elco LAL1.25, ИП Волынская Н.Г.).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Уточняйте значения в официальной документации. Соблюдайте полярность подключения.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LAL1.25. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
