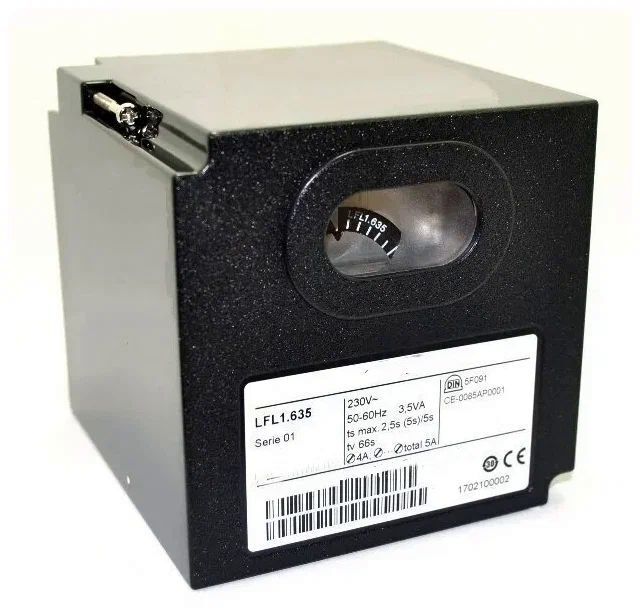

Автомат горения Siemens LFL1.635 (BPZ:LFL1.635) — надёжный контроль газовых и комбинированных наддувных горелок средней и большой мощности в прерывистом режиме

Менеджер горения Siemens LFL1.635, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LFL1.635, LFL1.635 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля многоступенчатых и модулируемых наддувных газовых, жидкотопливных и комбинированных горелок средней и большой мощности, работающих в прерывистом режиме. Модель LFL1.635 широко применяется в промышленных котельных, теплогенераторах, технологических печах, воздухонагревателях, сушильных установках и стационарных воздухоподогревателях (WLE) по DIN 4794. Устройство подходит как для прямого розжига горелки, так и для работы с пилотной горелкой, обеспечивая гибкость настройки и высокий уровень безопасности.

Технические характеристики Siemens LFL1.635

• Оригинальные артикулы: BPZ:LFL1.635, LFL1.635, LFL1.635-110V (версия на 110 В).
• Напряжение питания: 230 В (200-240 В, допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 3,5 ВА.
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 103×123×103 мм; вес 0.987 кг (в некоторых модификациях — 0.16 кг).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно, например, AGM410490550).

Тайминги цикла (временные параметры)

• t1 — Время предпродувки (предварительной вентиляции): 66 секунд.
• TSA — Безопасное время розжига для основного пламени (предохранительное время): 2,5 секунды.
• TSA' — Безопасное время розжига для пилотной горелки (первое безопасное время, t9): 5 секунд.
• t3 — Время перед поджигом (предзажигание): 5 секунд.
• t3' — Длительный предзапальный период: 2,5 секунды.
• t4 — Интервал времени между напряжением на клеммах 18 и 19 (BV1 – BV2): 12,5 секунд.
• t4' — Интервал от начала TSA' до отключения клапана на клемме 19: 15 секунд.
• t5 — Интервал между напряжением на клеммах 19 и 20 (BV2 – контроллер нагрузки): 12,5 секунд.
• t6 — Время постпродувки: 15 секунд.
• t7 — Задержка включения вентилятора: 2,5 секунды.
• t8 — Длительность последовательности запуска: 103 секунды.
• t10 — Интервал до начала проверки давления воздуха: 10 секунд.
• t11, t12 — Время открытия / закрытия воздушной заслонки: опционально.
• t13 — Разрешенное время дожигания топлива: 15 секунд.
• t16 — Интервал до команды «открыть» для воздушной заслонки: 5 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка, поддержка модулируемого режима.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа, одно контролируемое выключение каждые 24 часа).

Совместимость с датчиками пламени

• Ультрафиолетовый датчик QRA2 / QRA4 / QRA10: основной метод контроля пламени для газовых и комбинированных горелок. Обеспечивает высокую чувствительность и быстрое реагирование.
• Ионизационный электрод (ION): альтернативный метод контроля пламени (рекомендуется использовать с УФ-датчиком).

Собственные артикулы и коды Siemens

• BPZ:LFL1.635 — основной код для заказа.
• LFL1.635 — краткое наименование модели.
• LFL1.635-110V — версия для напряжения 110 В.
• LFL1.635/01, LFL1.635/02 — версии для отдельных партий (различие между 01 серией и 02 серией заключается в длительности безопасного времени для пилотной горелки).
• Группа продукта (PLM): QBA7, PM300: Активный продукт.
• Ценовая группа: H5GA.
• Заводской код: S55175-F104 (аналогичный).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LFL1.635 (российская альтернатива, произведённая в России).
• Geox (Китай): BMC1.635 (арт. A1GXCT0043) — полный аналог, замена Siemens LFL1.635.
• Elco (Элько), Baltur, Buderus, CIB Unigas, Cuenod, Ecoflam, F.B.R, Ferroli, Lamborghini, Oilon, RIELLO, Satronic, Viessmann, Weishaupt: OEM-блоки на замену LFL1.635.
• Примечание: Модель LFL1.635 совместима с большинством европейских горелок (Buderus, Weishaupt, Viessmann, Lamborghini, Baltur, Riello, Oilon, Elco, Ferroli, Ecoflam, CIB Unigas и др.).

Заменяемые модели, модернизация

Контроллер LFL1.635 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LFL1.322, LFL1.333, LFL1.335
• LFL1.622, LFL1.638
• LOK16.322A27, LOK16.335A27
• Другие устаревшие контроллеры Siemens серий LFL, LOK.

При замене необходимо убедиться, что временные параметры (t1=66 с, TSA=2,5 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный цоколь (приобретается отдельно, например, AGM410490550).

Ключевые особенности оригинального автомата Siemens LFL1.635

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Универсальное применение: Подходит для газовых, жидкотопливных и комбинированных горелок, поддерживает многоступенчатый и модулируемый режим работы. Подходит как для прямого розжига горелки, так и для работы с пилотной горелкой (с возможностью использования TSA').
• Контроль воздушной заслонки: Управление воздушной заслонкой с возможностью настройки времени открытия (t11) и закрытия (t12). Поддержка как открытой, так и закрытой позиций заслонки.
• Контроль давления воздуха: Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки, что предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Усилитель сигнала пламени с функцией самоконтроля (самодиагностикой) и проверкой постороннего источника света: Схема контроля пламени выполняет непрерывное самотестирование работоспособности датчика пламени (УФ-датчика QRA2/QRA4/QRA10 или ионизационного электрода). При обнаружении любой неисправности автоматика мгновенно переходит в безопасное состояние блокировки. Перед розжигом проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout) и защита от перенапряжения: Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 165-170 В). Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В). Защита от перенапряжения осуществляется с помощью встроенного варистора.
• Визуальная диагностика и индикация с кнопкой ручного сброса и смотровым окном (светодиодная индикация, LED): На лицевой панели расположена кнопка ручного сброса со встроенным смотровым окном, отображающим состояние и коды ошибок. Информация о неисправности считывается по символам на дисплее или миганиям лампы, что ускоряет поиск и устранение неполадок (расшифровка — в руководстве по эксплуатации).
• Контроль герметичности газовых клапанов (VPS, Valve Proving System): Встроенная функция проверки герметичности газовых клапанов перед каждым запуском горелки, полностью соответствующая требованиям стандарта EN 298.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298, EN 676).
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298. Контролируемое отключение обеспечивается как минимум один раз каждые 24 часа (управляемая перезагрузка менеджера после 24-часовой работы).
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): Подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Штекерное подключение и прочный корпус: Штекерное подключение к цоколю AGM410490550 (приобретается отдельно) упрощает монтаж и обслуживание. Компактный корпус из ударопрочного и термостойкого пластика защищает электронные компоненты от пыли и влаги.
• Сертификация и надёжность: Соответствует стандартам EN 298 и EN 676, одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV и имеет маркировку CE.
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с многоступенчатыми и модулируемыми наддувными газовыми, жидкотопливными и комбинированными горелками средней и высокой мощности.
• Водогрейные и паровые котлы средней и большой мощности (газовые, жидкотопливные, комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки.
• Горелки Baltur, Buderus, CIB Unigas, Cuenod, Ecoflam, F.B.R, Ferroli, Lamborghini, Oilon, RIELLO, Satronic, Viessmann, Weishaupt.
• Модернизация устаревших систем управления LFL1.322, LFL1.333, LFL1.335, LOK16.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на цоколь AGM410490550 (приобретается отдельно). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода или УФ-датчика) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LFL1.322, LFL1.333, LFL1.335, LOK16): Замену блоков LFL1.322, LFL1.333, LFL1.335, LOK16.322A27, LOK16.335A27 на Siemens LFL1.635 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LFL1.635 (t1=66 с, TSA=2,5 с).
• Совместимость с датчиками пламени (УФ, ионизация): Для газовых и комбинированных горелок используйте УФ-датчик QRA2 / QRA4 / QRA10. Для жидкотопливных горелок может использоваться ионизационный электрод. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус.
• Обслуживание и диагностика: При срабатывании блокировки (символ на дисплее в смотровом окне) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются символами в смотровом окне: пустой символ — нет запуска, треугольник — прерывание последовательности запуска, заполненный квадрат — неисправность в цепи контроля пламени, 1 — отсутствие сигнала пламени по истечении TSA. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды (не более 10 секунд). Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LFL1.635) или совместимый аналог (Geox BMC1.635).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход клапанов и трансформатора розжига — 2 А (макс. 2.5 А). Клеммы контактов состояния — 2 А.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LFL1.635. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
