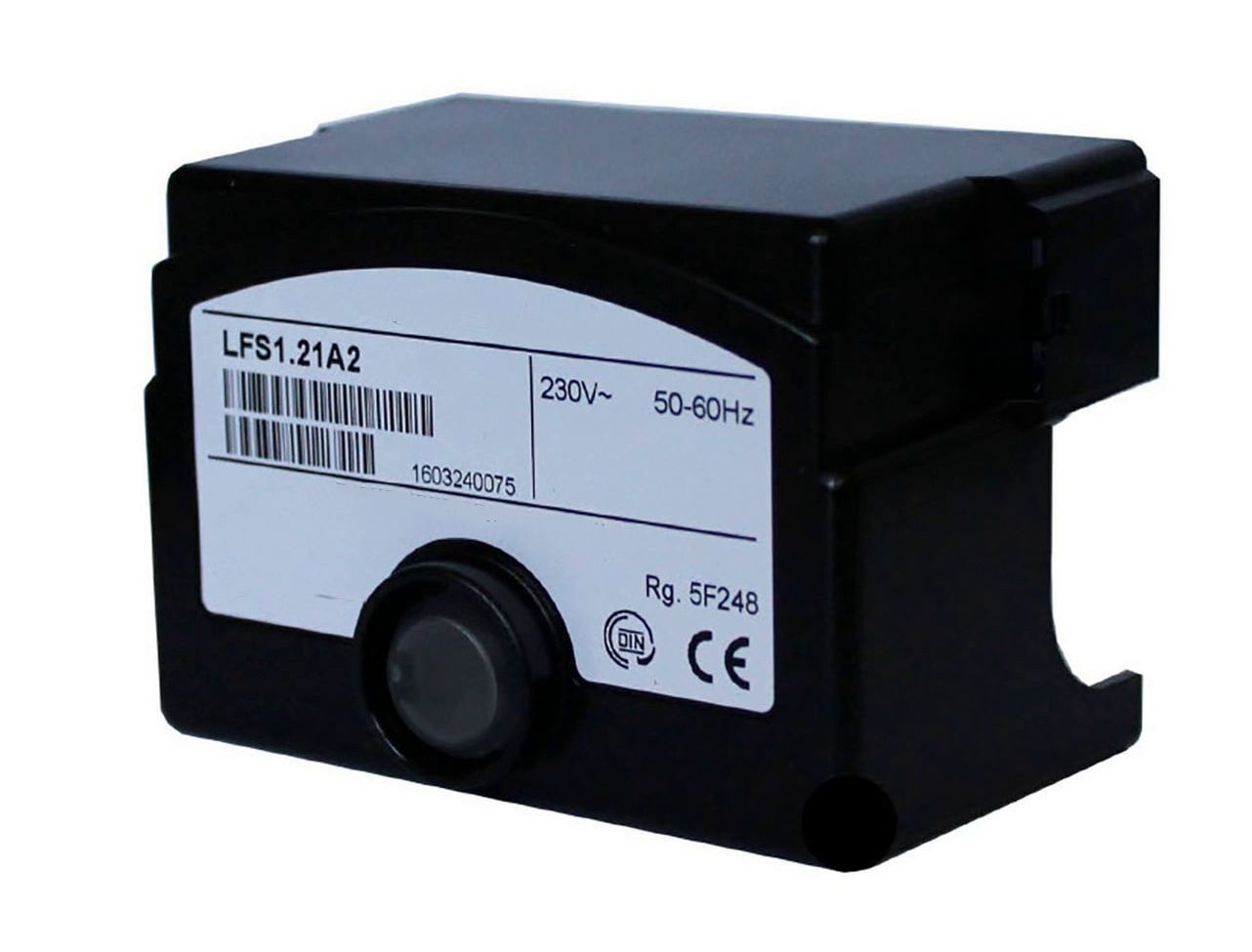

Устройство контроля пламени Siemens LFS1.21A2 (BPZ:LFS1.21A2) — надёжный flame safeguard для газовых и жидкотопливных горелок

Устройство контроля пламени Siemens LFS1.21A2  (альтернатива ИП Волынская Н.Г.) (flame safeguard, арт. BPZ:LFS1.21A2, LFS1.21A2) — это микропроцессорный детектор пламени, предназначенный для непрерывного мониторинга факела в газовых и жидкотопливных наддувных горелках с прогрессивным регулированием. Модель Siemens LFS1.21A2 работает совместно с контроллерами LEC1, менеджерами горения LME39.xxxRP или программируемыми логическими контроллерами (ПЛК) и широко применяется в промышленных котельных, технологических печах, воздухонагревателях и сушильных установках, требующих самого высокого уровня безопасности — вплоть до SIL3. Устройство обеспечивает многокомпонентный контроль пламени с проверкой наличия постороннего источника света на этапе продувки и регулярное самотестирование детектора, что полностью соответствует требованиям стандарта EN 298.

Технические характеристики Siemens LFS1.21A2

• Оригинальные артикулы: BPZ:LFS1.21A2, LFS1.21A2, C21940D.
• Альтернативные артикулы (Ecoflam): 65328143.
• Артикулы в некоторых каталогах: 1071313 (Proflamm), 890-124-585 (Heatparts).
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц. Доступна версия на 120 В (LFS1.21A1).
• Потребляемая мощность: 3.5–5 ВА.
• Предельно допустимый ток на клеммах: 0.5–2 А.
• Степень защиты корпуса: IP20 (для защиты от пыли и влаги требуется монтаж в закрытый шкаф или горелку).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Вес нетто: 0.13–0.20 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Уровень безопасности (SIL): SIL3 (по DIN EN 13611) / SIL2 (при прерывистом режиме менее 24 ч).
• Класс защиты от перенапряжения: II (двойная изоляция).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.

Поддерживаемые датчики пламени и совместимость

• Ионизационный электрод (ION): основной метод контроля (минимальный ток ионизации — 0.5–1 мкА).
• Ультрафиолетовый датчик (УФ): модели QRA2 / QRA2M / QRA4 / QRA4M / QRA10 / QRA10M (подключаются напрямую).
• Фоторезистивный датчик пламени: для систем с жёлтым пламенем (жидкое топливо).
• Датчик с адаптером KF8896: для прямой замены устаревшего LFE10 (AC230 В).
• Интерфейс связи: BCI (Burner Communication Interface) — для подключения к контроллеру и диагностики.

Собственные артикулы и коды Siemens

• BPZ:LFS1.21A2 — основной код для заказа.
• LFS1.21A2 — краткое наименование модели.
• C21940D — артикул в некоторых дистрибьюторских сетях.
• 1071313 — код в системе заказа (Proflamm).
• 65328143 — артикул Ecoflam LFS1.21A2 (полный аналог по функционалу).
• Группа продукта (PLM): PM300 (активный продукт).
• Ценовая группа: H5GA.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей и поставщиков:

• ИП Волынская Н.Г. (альтернатива): топочный автомат — альтернатива Siemens LFS1.21A2 (российский аналог, выпускаемый ИП Волынская Н.Г.).
• Ecoflam (Экофлам): 65328143 (прямой аналог).
• KF8896: адаптер для замены устаревшего блока LFE10 (230 В).
• Примечание: Устройство полностью совместимо с контроллерами LEC1, менеджерами горения LME39.xxxRP и ПЛК; может использоваться для модернизации старых систем LFE10 и LAE10 (с использованием адаптера KF8896).

Заменяемые модели, модернизация

Детектор пламени Siemens LFS1.21A2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LFE10-110 (c адаптером KF8896).
• LAE10 (при использовании адаптера KF8896).
• Другие устаревшие устройства контроля пламени серии LFE.

Ключевые особенности оригинального устройства Siemens LFS1.21A2

• Микропроцессорная платформа с непрерывным самоконтролем (самодиагностикой): встроенная система постоянно проверяет исправность датчика пламени, кабелей и усилителя. При обнаружении любой неисправности (обрыв, короткое замыкание, имитация сигнала пламени) автоматика мгновенно переходит в безопасное состояние блокировки.
• Высокий уровень безопасности (SIL3): сертифицирован для применения в ответственных системах промышленной безопасности, требующих уровня целостности безопасности SIL3 (по DIN EN 13611).
• Прерывистый (intermittent) и постоянный (continuous) режимы работы: может эксплуатироваться как в системах с обязательной остановкой каждые 24 ч, так и в круглосуточном режиме (при использовании с ионизационным электродом и правильной настройке параметров).
• Аналоговый выход 0–10 В для сигнала пламени: позволяет выводить значение тока ионизации (или УФ‑сигнала) на внешние приборы (панели оператора, системы диспетчеризации), что упрощает настройку и диагностику. Техобслуживающий персонал может оценивать запас чувствительности детектора и вовремя проводить профилактику.
• Интерфейс BCI (Burner Communication Interface): для подключения к внешним системам диагностики, параметрирования и интеграции в общую систему управления горелкой.
• Защита от пониженного напряжения (under-voltage lockout): при падении напряжения ниже 165–170 В устройство автоматически отключается и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Компактный ударопрочный корпус: пластиковый корпус со светодиодной индикацией (многоцветный светодиод отображает состояние — нормальная работа, блокировка, код ошибки). Кнопка сброса и смотровое окно для визуальной диагностики. Поставляется без цоколя, необходимый уровень защиты достигается при монтаже.
• Проверка постороннего источника света (extraneous light check): перед запуском горелки (в фазе продувки) и при отключении усилитель повышает чувствительность и проверяет, нет ли ложного сигнала пламени (остаточного факела от предыдущего цикла). Это предотвращает запуск при недопустимых условиях.
• Искробезопасная электрическая схема: внутренние цепи спроектированы для безопасной работы во взрывоопасных зонах и регулярно проверяются при каждом включении.
• Широкий рабочий диапазон температур: стабильная работа в интервале от -20 до +60 °C позволяет использовать устройство в неотапливаемых котельных и на открытых площадках.

Области применения, оригинальное оборудование Siemens

• Промышленные котельные и технологические печи с газовыми или жидкотопливными горелками (наддувные, прогрессивные).
• Системы с несколькими горелками (multi-burner systems) — LFS1.21A2 может выступать в качестве устройства индикации пламени для каждой горелки.
• Установки, требующие высокого уровня безопасности — объекты энергетики, нефтегазовой отрасли, химические производства (SIL3).
• Системы с контроллером LEC1, менеджерами горения LME39.xxxRP или ПЛК, где LFS1.21A2 выполняет функцию надёжного детектора факела и передаёт его сигнал в виде сухого контакта.
• Модернизация устаревших систем LFE10 / LAE10 (через адаптер KF8896).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж выполняется квалифицированным персоналом при отключённом питании. Устройство фиксируется на специальном цоколе (приобретается отдельно, например, AGK11). Корпус обеспечивает класс защиты только при правильной установке в шкаф управления или в горелку.
• Прокладка кабелей: Кабели от датчика пламени (ионизационного электрода или УФ-датчика) должны прокладываться отдельно от силовых линий. Для ионизационного электрода максимальная длина кабеля — 3 м при ёмкости ≤ 100 пФ/м; для УФ-датчика — до 100 м. В цепи ионизации строго соблюдать полярность подключения фазы и нейтрали.
• Электропитание и заземление: Подключайте напряжение 230 В только к соответствующим клеммам цоколя. Обязательно обеспечьте надёжное заземление (PE) при использовании ионизационного электрода, иначе устройство может работать некорректно.
• Режим эксплуатации (intermittent / continuous): Для прерывистого режима требуется остановка горелки не реже одного раза в 24 ч. Для постоянной работы (continuous) необходимо использовать ионизационный электрод и настроить параметры согласно документации.
• Замена устаревших моделей (LFE10, LAE10): При замене блока LFE10 на LFS1.21A2 используйте адаптер KF8896 (поставляется отдельно). Убедитесь в совместимости таймингов и методов контроля пламени.
• Обслуживание и диагностика: При срабатывании блокировки проверьте датчик пламени (загрязнение, обрыв цепи, ток ионизации). Коды ошибок считываются по миганию встроенного многоцветного светодиода (flash codes). Расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите кнопку RESET на корпусе. Ремонт блока не предусмотрен — при выходе из строя замените на новый оригинальный блок Siemens (BPZ:LFS1.21A2) или совместимый аналог.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды.
• Проверка перед вводом в эксплуатацию: Перед запуском убедитесь, что параметры вашей горелки (тип датчика пламени, схема подключения, режим работы) совместимы с характеристиками LFS1.21A2. Проверьте правильность фазировки (L/N), сопротивление изоляции кабеля детектора (> 50 МОм).

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
