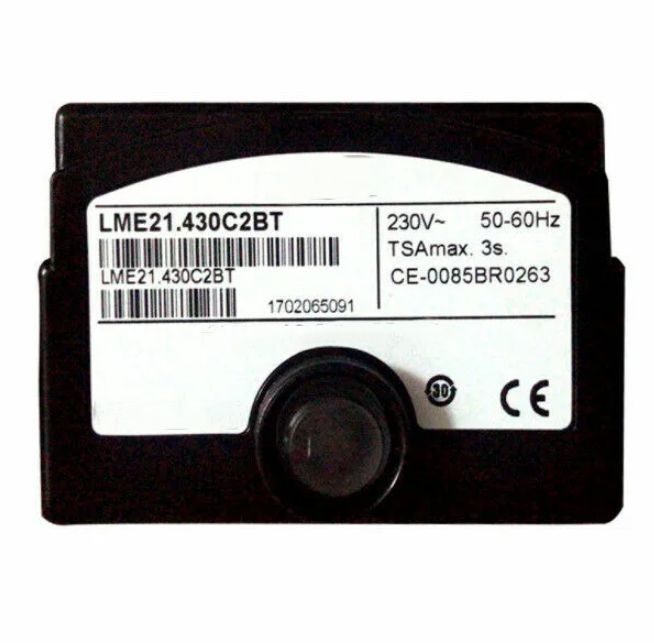

Автомат горения Siemens LME21.430C2BT (0005030224) — надёжный двухступенчатый менеджер горения для газовых горелок Baltur

Менеджер горения Siemens LME21.430C2BT, (альтернатива ИП Волынская Н.Г.) арт. 0005030224 — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля двухступенчатых наддувных газовых горелок малой и средней мощности, работающих в прерывистом режиме. Модель Siemens LME21.430C2BT (OEM-версия для горелок Baltur) разработана специально для двухступенчатых газовых горелок фирмы Baltur и широко применяется в сериях BTG, TBG, а также в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях и сушильных установках. Благодаря встроенному управлению сервоприводом воздушной заслонки, универсальному усилителю сигнала пламени (ионизация, УФ, QRC), функции контроля давления воздуха и встроенной защите от пониженного напряжения, данный блок управления является оптимальным решением для модернизации устаревших систем LME21.430A2BT и установки на новое котельное оборудование.

Технические характеристики Siemens LME21.430C2BT

• Основные артикулы: 0005030224, LME21.430C2BT.
• Оригинальный артикул Siemens: BPZ:LME21.430C2 (для версии без суффикса BT).
• OEM-производитель: Baltur (полностью идентичен оригиналу Siemens LME21.430C2, произведён в Германии).
• Напряжение питания: 230 В (220-240 В, допустимое отклонение -15% / +10%), 50/60 Гц (±6%).
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 91×53×62 мм; вес 0.14-0.16 кг (140-160 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Наличие цоколя: нет (цоколь приобретается отдельно, совместим с корзиной от LGB/LMG).
• Товарный код ТН ВЭД: 84169000.
• Группа продукта (PLM): PM300: Активный продукт.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки, min): 40 секунд.
• TSA — Безопасное время розжига (предохранительное время, max): 3 секунды.
• t3 — Время перед поджигом (предзажигание, tvz, min): 3 секунды.
• tw — Время ожидания (прибл.): 2.5 секунды.
• t3n — Время после зажигания (постзажигание, прибл.): 2.5 секунды.
• t11 — Время открытия исполнительного механизма SA (min): параметрируется.
• t12 — Время закрытия исполнительного механизма SA (min): параметрируется.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка, поддержка прогрессивного и модулируемого режимов.
• Режим работы: прерывистый (intermittent) — обязательна остановка горелки не реже одного раза за 24 часа, с управляемым перезапуском.
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10 (с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок).
• Датчик голубого пламени QRC: для специализированных систем с предварительным смешиванием топлива.
• Фоторезистивный датчик (фоторезистор): опционально для систем с жидким топливом.
• Сервоприводы (актуаторы, SA): поддержка управления воздушной заслонкой через внешний сервопривод (с настраиваемым временем открытия t11 и закрытия t12).
• Контроль давления воздуха: входы для реле давления воздуха (функциональная проверка во время запуска и работы горелки).
• Контроль герметичности газовых клапанов (VPS): встроенная функция проверки герметичности газовых клапанов перед каждым запуском горелки, полностью соответствующая требованиям стандарта EN 298:2012.
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE).

Собственные артикулы и коды Siemens / Baltur

• 0005030224 — основной артикул Baltur (номер для заказа).
• LME21.430C2BT — коммерческое наименование модели (OEM-версия).
• BPZ:LME21.430C2 — оригинальный артикул Siemens LME21.430C2 (полностью идентичен).
• BPZ:LME21.430C2/01 — версия для отдельных партий.
• LME21.430C2/02 — вариант с изменённой прошивкой (по запросу).
• LME21.430A2BT — предыдущая версия, заменена на LME21.430C2BT (с улучшенной прошивкой и расширенной диагностикой).
• LME21.430C2BTL — артикул в дистрибьюторских сетях (например, у Giersch).
• 14001 — код в системах заказа (ANKAS).
• SM-2904 — артикул в дистрибьюторских сетях (avitek-i).
• SM-2877 — артикул в дистрибьюторских сетях (siemens-rf).
• EAN: 4046911041868 (для упаковки UNIT PACK).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LME21.430C2BT, 0005030224 (альтернатива, произведённая в России).
• LenxTi (Китай): LME21.430C2 (совместимый блок, replacement for SIEMENS).
• Weishaupt (Вайсхаупт): OEM-блоки на замену LME21.430C2BT (совместимость по функционалу).
• Riello (Риелло): RMG88.62C2 (схожий по функционалу, но требует проверки таймингов и цоколя).
• Ecoflam, Oilon, Elco, Giersch, CIB Unigas: OEM-блоки на замену LME21.430C2BT (при проверке совместимости).
• Другие распространённые артикулы: 20 004 65 (Weinmann), 5176616 (Buderus), 65320023 (Elco), 65125 (ANKAS).
• Примечание: Модель LME21.430C2BT является полным аналогом Siemens LME21.430C2 и может использоваться в горелках Baltur, Weishaupt, Riello, Ecoflam, Elco, Oilon, Giersch, CIB Unigas.

Заменяемые модели (модернизация)

Контроллер Siemens LME21.430C2BT используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LME21.430A2BT — прямая замена (идентичный корпус, аналогичная корзина/клеммник, улучшенная прошивка).
• LME21.430C2 — полная совместимость (идентичный функционал).
• LME21.430A2 — при модернизации старых систем.
• Baltur BTG, TBG: оригинальные OEM-блоки для горелок Baltur BTG 15, BTG 20, BTG 28, BTG 3.6 P, BTG 11 P, BTG 15 P, BTG 20 P, BTG 28 P, TBG 35, TBG 45, TBG 60.
• Riello 525SE, 557SE, 566SE, 568SE — возможна замена, но требуется согласование с производителем горелки.

Конструкция корпуса LME... идентична автоматам серий LGB и LMG, что обеспечивает взаимозаменяемость и упрощает модернизацию без переделки электропроводки.

Ключевые особенности оригинального автомата Siemens LME21.430C2BT

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Управление сервоприводом воздушной заслонки (SA, actuator): Поддержка подключения сервопривода для точного управления воздушной заслонкой. Настраиваемое время открытия и закрытия заслонки (t11, t12) позволяет оптимально настроить соотношение топливо-воздух и снизить выбросы.
• Прерывистый режим с управляемым перезапуском каждые 24 часа (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Контроль давления воздуха (air pressure supervision): Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки. Это предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 165-170 В). Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Многоцветная светодиодная индикация (LED multicolor indication) и диагностика: На лицевой панели расположена кнопка ручного сброса со встроенным трёхцветным светодиодом (зелёный, жёлтый, красный) для отображения состояния и кодов ошибок. Информация о неисправности считывается по "flash code" (миганиям), что упрощает диагностику и сокращает время поиска неисправности (расшифровка — в руководстве по эксплуатации).
• Диагностика и интерфейс: Гнездо на кнопке сброса для подключения адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET. Визуальная диагностика мигающими светодиодными сообщениями (flash codes).
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298, EN 676).
• Электронный усилитель сигнала пламени (flame signal amplifier): Встроенный усилитель для стабильной работы с ионизационным электродом, УФ-датчиками QRA (с AGQ3.xA27) и датчиками голубого пламени QRC. Обеспечивает высокую чувствительность и надёжное детектирование слабых сигналов пламени.
• Ограничение количества повторных попыток пуска (limitation of repetitions): Не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): Подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на цоколе с характерным щелчком (цоколь приобретается отдельно, совместим с корзиной от LGB/LMG).
• Конструкция «встраиваемая корзина» (plug-in design): Съёмная клеммная колодка (цоколь) упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Сертификация и надёжность: Соответствует стандартам EN 298:2012 (газовые горелки), EN 676 (газовые наддувные горелки), EN 230 (жидкотопливные горелки). Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия) для бренда Baltur.
• Расширенный рабочий диапазон температур: Стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Гарантийный срок: от 1 до 5 лет (в зависимости от поставщика).

Области применения, оригинальное оборудование Siemens / Baltur

• Промышленные и коммунальные котельные с двухступенчатыми наддувными газовыми горелками малой и средней мощности.
• Водогрейные и паровые котлы малой и средней мощности (газовые и комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Baltur: серии BTG 15, BTG 20, BTG 28, BTG 3.6 P, BTG 11 P, BTG 15 P, BTG 20 P, BTG 28 P, TBG 35, TBG 45, TBG 60, а также другие модели горелок Baltur с двухступенчатым управлением.
• Горелки Weishaupt, Riello, Ecoflam, Oilon, Elco, Giersch, CIB Unigas (при проверке совместимости).
• Модернизация устаревших систем управления LME21.430A2BT, LME21.430A2, а также систем с контроллерами LGB/LMG (при соответствующей адаптации).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens / Baltur

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, совместим с корзиной от заменяемого LGB/LMG). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода, УФ-датчика QRA или датчика голубого пламени QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме (в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LME21.430A2BT, LME21.430A2): Замену блоков LME21.430A2BT, LME21.430A2 на Siemens LME21.430C2BT производить по согласованию с производителем горелки. При использовании УФ-датчика QRA требуется дополнительное устройство AGQ3.1A27 или AGQ3.2A27 (при необходимости). В остальных случаях замена является прямой (pin-to-pin).
• Совместимость с датчиками пламени (ионизация, УФ, QRC): Для контроля пламени в газовых горелках используйте ионизационный электрод или УФ-датчик QRA2 / QRA4 / QRA10 (с AGQ3.xA27). Для контроля пламени в жидкотопливных горелках используйте ионизационный электрод или фоторезистор QRB.
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes) на лицевой панели, расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. 0005030224) или совместимый аналог (LenxTi LME21.430C2, ИП Волынская Н.Г.).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига (клемма 21) — 2 А. Выход двигателя горелки (клемма 1) — 2 А. Выходы клапанов (клеммы 11, 12) — 2 А каждый (суммарно не более 3 А). Выход аварийного сигнала (клемма 6) — 1 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LME21.430C2BT. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens / Baltur. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
