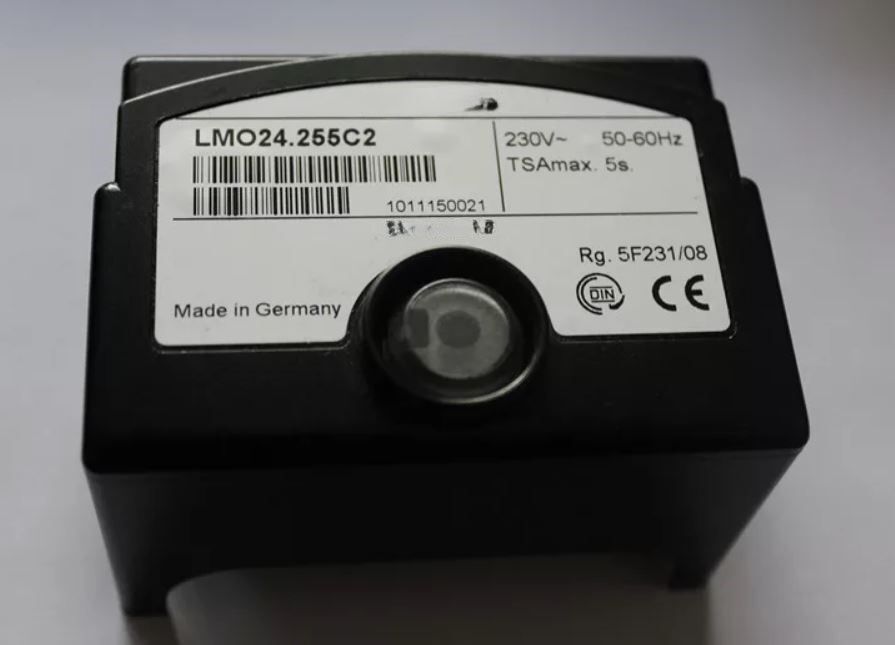

Автомат горения Siemens LMO 24.255C2, арт. BPZ:LMO 24.255C2 — надёжный контроль наддувных жидкотопливных горелок до 30 кг/ч

Менеджер горения Siemens LMO 24.255C2, арт. BPZ:LMO24.255C2, LMO24.255C2 — это современный микропроцессорный автомат горения для безопасного запуска, управления и контроля двухступенчатых наддувных жидкотопливных горелок малой и средней мощности в прерывистом режиме. Модель LMO24.255C2 с максимальным расходом топлива до 30 кг/ч широко применяется в промышленных и коммунальных котельных, теплогенераторах и системах автономного отопления.

Технические характеристики Siemens LMO24.255C2

• Оригинальные артикулы: BPZ:LMO24.255C2, LMO24.255C2.
• Напряжение питания: 220-240 В, 50/60 Гц, AC 230 В +10%/-15%.
• Потребляемая мощность: около 12 ВА.
• Внешний предохранитель: 6.3 A, медленный, 5 А.
• Степень защиты: IP40, обеспечивается при монтаже.
• Рабочая температура: от -5 до +60 °C.
• Габариты В×Ш×Г: 54×91×62.5 мм; вес около 200 г, 0.142–0.157 кг.
• Расчётный ресурс: 250 000 циклов запуска, около 10 лет службы в отопительном режиме.
• Максимальный расход топлива: стандартная версия — до 30 кг/ч, специальные версии — свыше 30 кг/ч.
• Страна происхождения: Германия.

Тайминги цикла, временные параметры

• t1, t1' — Время предпродувки и продувки: 25 / 26 секунд.
• TSA — Безопасное время розжига, TSA: 5 секунд.
• tw — Время ожидания: 2.5 секунды.
• t3 — Время перед поджигом, предзажигание: 25 секунд.
• t3n — Время после зажигания, t3n: 5 секунд.
• t4 — Интервал от сигнала пламени до разрешения топливного клапана 2, BV2: 15 секунд.
• Классификация: 2-ступенчатая горелка.

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB..., QRB1B, QRB1A: для контроля жёлтого пламени, например, при сжигании дизельного топлива.
• Датчик голубого пламени QRC...: для контроля окислительного пламени.
• УФ-датчик QRA, QRA2: с дополнительным устройством AGQ3, AGO3 для газовых горелок.

Собственные артикулы и коды Siemens

• BPZ:LMO24.255C2 — основной код для заказа.
• LMO24.255C2 — краткое наименование.
• 9500000106524 — EAN.
• EA1053 — SKU у некоторых дистрибьюторов.
• Товарный код ТН ВЭД: 84169000.
• Группа продукта PLM: QBA6, PM300: Активный продукт.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. BPZ:LMO24.255C2, LMO24.255C2.
• Bentone: LMO24.255C2E, 767-26-01-02-000.
• Riello: последовательный контроллер LMO24 для двухступенчатых горелок.
• Ecoflam, Baltur, Oilon: OEM-блоки под арт. LMO24.255C2.
• Ламборгини, Lamborghini: отдельные реле для двухступенчатых горелок, схожие по функционалу.
• Другие распространённые артикулы: 0005030314, 04019090-LB, 36106030.

Заменяемые модели, модернизация

Контроллер LMO24.255C2 используется как современная замена следующих устаревших моделей. Перед заменой сверьтесь с производителем горелки:

• LMO24.111C2, LMO24.111C1
• LMO24.011C2, LMO24.255B2
• LOA24.171B27, LOA26.171B27, LOA44.252A27
• LAL1.25, LAL2.25
• LFL1.322, LFL1.333, LFL1.335

Ключевые особенности оригинального автомата Siemens LMO24.255C2

• Микропроцессорное управление, МК: сертификация по стандартам EN 230 и EN 267, точная цифровая обработка сигнала.
• Прерывистый режим с управляемым выключением, intermittent, 24 h: после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Шунтирующий контакт для маслоподогревателя, bypass, oil preheater: управление цепью предварительного подогрева топлива с мониторингом времени прогрева.
• Защита от пониженного напряжения, undervoltage: при падении напряжения ниже 165 В устройство предотвращает запуск горелки или инициирует блокировку.
• Многоцветная светодиодная индикация, LED, multicolor indication: на лицевой панели расположена кнопка сброса со встроенным трёхцветным светодиодом для отображения состояния и кодов ошибок.
• Гнездо для интерфейсного адаптера, OCI400, ACS400: на кнопке сброса предусмотрено гнездо для подключения адаптера OCI400 и удалённой кнопки сброса.
• Диагностика неисправностей, fault finding, error code table: визуальная диагностика мигающими светодиодными сообщениями или через интерфейсный адаптер и компьютерную программу ACS400, ACS410 для подробной сервисной информации.
• Быстрое аварийное отключение, lockout, safe shut-off: при срыве пламени или активации блокировки подача топлива прекращается менее чем за 1 секунду.
• Вибростойкий ударопрочный корпус, IP40, impact-proof, heat-resistant, flame-retarding: корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на монтажной базе с цоколем, цоколь приобретается отдельно.
• Ограничение количества повторных попыток пуска, repetition limit: для предотвращения аварийных ситуаций при неисправностях.
• Электрический дистанционный сброс, remote reset: возможность подключения выносной кнопки сброса для удобства эксплуатации.
• Встроенный усилитель сигнала пламени, flame signal amplifier: для стабильной работы с ионизационным электродом и фоторезистивными датчиками.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с двухступенчатыми наддувными жидкотопливными горелками.
• Водогрейные и паровые котлы малой и средней мощности.
• Теплогенераторы, воздухонагреватели и сушильные установки с расходом топлива до 30 кг/ч.
• Модернизация устаревших систем управления LMO24, LOA24, LOA26, LAL1.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь, который приобретается отдельно. Класс защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей, detector cable, cable lengths: Кабели от датчика пламени, ионизационного электрода или УФ-датчика, должны прокладываться отдельно от силовых и сигнальных линий. Максимальная длина кабеля детектора — 3 м при ёмкости 100 пФ/м.
• Режим эксплуатации, intermittent, LMO24: Прибор рассчитан на прерывистый режим работы. Для обеспечения заявленного ресурса необходимо, чтобы блок управления останавливался хотя бы раз в сутки, например, штатным термостатом или контроллером.
• Замена: Замену устаревших моделей LMO24.111C2, LOА24... или LAL1 на LMO24.255C2 производить по согласованию с производителем горелки.
• Обслуживание, lockout reset: При срабатывании блокировки найдите и устраните причину: отсутствие топлива, плохой контакт ионизации, загрязнение фоторезистора QRB. Для сброса блокировки нажмите кнопку сброса примерно на 1 секунду до 3 секунд. Ремонт блока не предусмотрен. При выходе из строя требуется замена на новый оригинальный блок Siemens.
• Совместимость, QRB, QRC: Для контроля жёлтого пламени используйте фоторезистивный датчик QRB..., для голубого пламени — датчик QRC....

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
