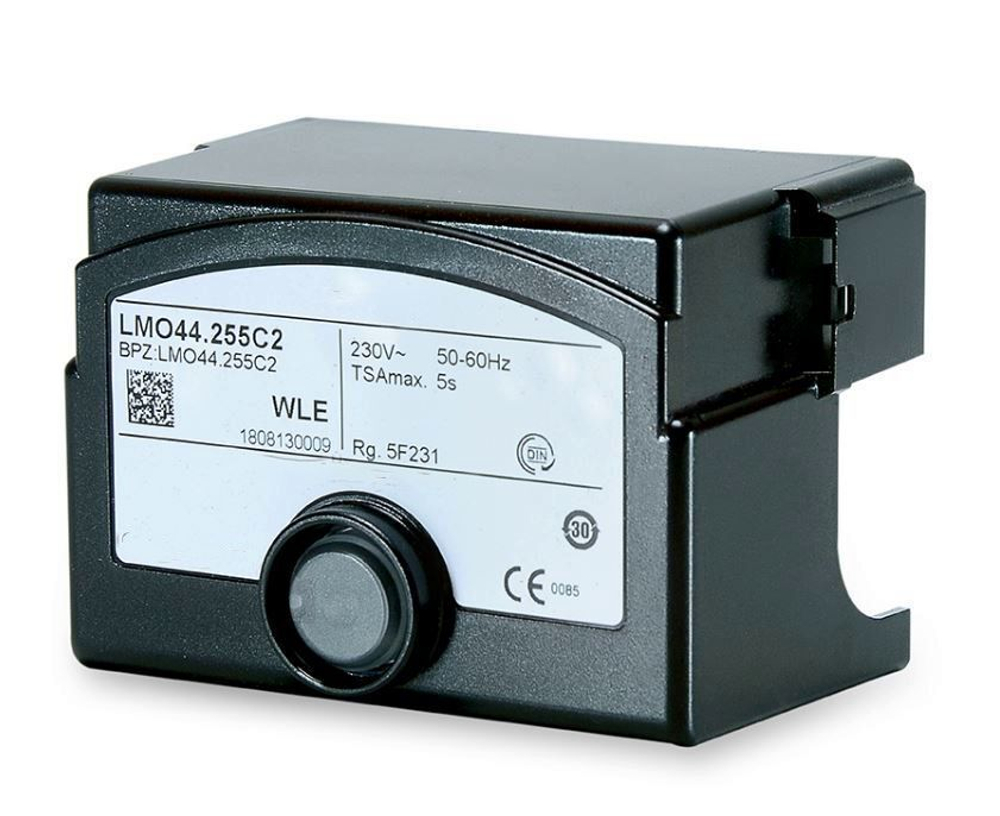

Автомат горения Siemens LMO 44.255C2 (BPZ:LMO44.255C2) — надёжный контроль одно- и двухступенчатых жидкотопливных горелок в прерывистом режиме

Менеджер горения Siemens LMO 44.255C2, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LMO44.255C2, LMO44.255C2 — это современный микропроцессорный автомат горения для безопасного запуска, управления и контроля одноступенчатых или двухступенчатых наддувных жидкотопливных горелок малой и средней мощности в прерывистом режиме. Модель LMO44.255C2 предназначена для горелок с расходом жидкого топлива (дизель, мазут) до 30 кг/ч (специальные версии — выше 30 кг/ч). Устройство широко применяется в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях, сушильных установках и стационарных воздухоподогревателях, соответствующих стандарту DIN 4794[reference:0][reference:1][reference:2].

Технические характеристики Siemens LMO44.255C2

• Оригинальные артикулы: BPZ:LMO44.255C2, LMO44.255C2.
• Альтернативные артикулы: 04040980-LB (Lamborghini), 997873, 65320024 (Elco), 13021851 (Elco), 13022700 (Elco), 0005030112 (Baltur), 2020455 (CIB Unigas), 151-178-723, Código 0416731, 0416731GE, SM-0126, 63034849 (Bosch), 63034849[reference:3][reference:4][reference:5][reference:6].
• Напряжение питания: 220-240 В, 50/60 Гц[reference:7].
• Потребляемая мощность: около 12 ВА[reference:8].
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика)[reference:9].
• Рабочая температура окружающей среды: от -20 до +60 °C (по некоторым данным от -5 до +60 °C)[reference:10][reference:11].
• Габариты (В×Ш×Г): 91×53×62 мм; вес 0.148-0.2 кг[reference:12][reference:13].
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч (специальные версии — выше 30 кг/ч)[reference:14].
• Страна происхождения: Германия.[reference:15]
• Товарный код ТН ВЭД: 84169000.[reference:16]
• Наличие цоколя: нет (цоколь приобретается отдельно).[reference:17]

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 25 секунд[reference:18].
• t1' — Время продувки (programma): 26 секунд[reference:19].
• TSA — Безопасное время розжига (предохранительное время, ts, max): 5 секунд[reference:20].
• tw — Время ожидания (max): 5 секунд[reference:21].
• t3 — Время перед поджигом (предзажигание, tvz): 25 секунд[reference:22].
• t3n — Время после зажигания (постзажигание, max): 10 секунд (типовое).
• t4 — Интервал между сигналом пламени и разрешением пуска BV2 (min): 15 секунд.
• Классификация: 2-ступенчатая (двухступенчатая) горелка, возможна работа в одноступенчатом режиме.
• Время реакции на исчезновение пламени: менее 1 секунды[reference:23].
• Максимальное количество попыток повторного запуска при потере пламени: 3 цикла, после чего блокировка[reference:24].

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1, QRB1B, QRB3, QRB4: для контроля жёлтого пламени (основной метод для жидкотопливных горелок).[reference:25]
• Датчик голубого пламени QRC: для контроля окислительного (синего) пламени.[reference:26]
• Ультрафиолетовый датчик QRA: не поддерживается (требуется для газовых горелок).

Собственные артикулы и коды Siemens / OEM-версии

• BPZ:LMO44.255C2 — основной артикул Siemens.
• LMO44.255C2 — краткое наименование модели.
• 04040980-LB — артикул Lamborghini LMO44.255C2.[reference:27]
• 65320024 — артикул Elco LMO44.255C2.[reference:28]
• 13021851, 13022700 — артикулы Elco в дистрибьюторских системах.[reference:29]
• 0005030112 — артикул Baltur LMO44.255C2BT (версия для горелок Baltur).[reference:30]
• 2020455 — артикул CIB Unigas.[reference:31]
• 151-178-723 — артикул в дистрибьюторских системах (например, у Giersch).[reference:32]
• Código 0416731, 0416731GE — артикулы в дистрибьюторских системах (например, у Grupcalor).
• SM-0126 — артикул в каталогах ANKAS.[reference:33]
• 63034849 — артикул Bosch LMO44.255C2.[reference:34]
• 997873 — альтернативный артикул.[reference:35]

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LMO44.255C2, 04040980-LB (российская альтернатива).
• Elco (Элько): 65320024, 13021851, 13022700 (OEM-блоки).
• Baltur (Балтур): 0005030112 (OEM-блок для горелок Baltur).
• CIB Unigas (Италия): 2020455.
• Lamborghini (Ламборгини): 04040980-LB.
• Buderus (Будерус): 63034849 (совместимый блок для горелок Buderus).
• Giersch (Гирш): 151-178-723 (совместимый блок).
• Weishaupt, Riello, Ecoflam, Oilon, Satronic, Honeywell, Cuenod: OEM-блоки на замену LMO44.255C2 (при проверке совместимости).
• Другие распространённые артикулы: 04042350-LB, 0416731, 0416731GE, SM-0126.
• Примечание: Модель LMO44.255C2 является полным аналогом Siemens LMO44.255C2 и может использоваться в горелках Elco, Baltur, CIB Unigas, Lamborghini, Buderus, Bosch и других.

Заменяемые модели, модернизация

Контроллер Siemens LMO44.255C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LOA44.252A27 — прямая замена (LOA 44 заменён на LMO 44.255C2).[reference:36][reference:37]
• LOA44.175B27 — при модернизации старых систем с жидкотопливными горелками.
• LMO44.111C2 — предыдущая версия, заменена на LMO44.255C2 (с улучшенной прошивкой и расширенной диагностикой).
• Другие устаревшие контроллеры Siemens серий LOA44, LMO44.
• LAB15.1 — замена возможна с использованием адаптера KF8819 (цоколь).[reference:38]

При замене необходимо убедиться, что временные параметры (t1=25 с, TSA=5 с) и тип датчика пламени (QRB) совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный 12-контактный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Siemens LMO44.255C2

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.[reference:39]
• Одноступенчатое и двухступенчатое управление (1-stage/2-stage control): поддерживает как одноступенчатые, так и двухступенчатые жидкотопливные горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.[reference:40]
• Универсальный встроенный усилитель сигнала пламени: работает с фоторезистивными датчиками QRB (жёлтое пламя) и датчиками голубого пламени QRC (окислительное пламя). Не требует внешних согласующих устройств.[reference:41]
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Шунтирующий контакт для маслоподогревателя (oil preheater, bypass): управление цепью предварительного подогрева топлива с мониторингом времени прогрева для обеспечения стабильного воспламенения при низких температурах.[reference:42]
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже 165 В. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 175 В).[reference:43]
• Визуальная диагностика и индикация с многоцветным светодиодом (LED multicolor indication): на лицевой панели расположена кнопка ручного сброса со встроенным трёхцветным светодиодом, отображающая состояние и коды ошибок (мигания — flash codes). Информация о неисправности считывается по сериям вспышек (например, красный — блокировка, зелёный — работа), что ускоряет поиск и устранение неполадок. Расшифровка приведена в руководстве по эксплуатации.[reference:44]
• Диагностика и интерфейс: на кнопке сброса предусмотрено гнездо для подключения интерфейсного адаптера (OCI400), программного обеспечения ACS410 и удалённой кнопки RESET. Это позволяет выполнять детальную диагностику и считывать коды ошибок в текстовом формате.[reference:45]
• Быстрое аварийное отключение (fail-safe lockout): при исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 230).[reference:46]
• Управляемый прерывистый режим работы (controlled intermittent operation): после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 230. Управляемая перезагрузка менеджера после 24-часовой работы — обязательное требование для прерывистого режима.[reference:47]
• Ограничение количества повторных попыток пуска (limitation of repetitions): не более 3 раз для предотвражения аварийных ситуаций при неисправностях.[reference:48]
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.[reference:49]
• Ударопрочный и термостойкий корпус IP40: корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на цоколе с характерным щелчком (цоколь приобретается отдельно). Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.[reference:50]
• Совместимость со стационарными воздухоподогревателями (WLE): одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.[reference:51][reference:52]
• Сертификация и надёжность: соответствует стандартам EN 230 и EN 267, одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия).[reference:53][reference:54]
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с одноступенчатыми и двухступенчатыми наддувными жидкотопливными горелками (дизель, мазут, печное топливо).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на жидком топливе.
• Горелки Elco (OEM-версия 65320024), Baltur (0005030112), CIB Unigas (2020455), Lamborghini (04040980-LB), Buderus (63034849), Bosch, а также модели Weishaupt, Riello, Ecoflam, Oilon, Giersch (при проверке совместимости).
• Модернизация устаревших систем управления LOA44.252A27, LOA44.175B27, LMO44.111C2, LAB15.1.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный 12-контактный цоколь (приобретается отдельно, совместим с корзиной от заменяемого LOA44). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.[reference:55][reference:56]
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (фоторезистора QRB или датчика голубого пламени QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы фоторезистора QRB требуется правильное заземление.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.[reference:57]
• Замена устаревших моделей (LOA44.252A27, LOA44.175B27): замену блоков LOA44.252A27, LOA44.175B27, LAB15.1 (с адаптером KF8819) на Siemens LMO44.255C2 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LMO44.255C2 (t1=25 с, TSA=5 с).[reference:58][reference:59]
• Совместимость с датчиками пламени (фоторезистор QRB, QRC): для жидкотопливных горелок с жёлтым пламенем используйте фоторезистивный датчик QRB1, QRB1B, QRB3. Для горелок с голубым пламенем используйте датчик QRC. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).[reference:60]
• Обслуживание и диагностика: при срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LMO44.255C2) или совместимый аналог (04040980-LB, 65320024).[reference:61]
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LMO44.255C2. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании фоторезистора QRB, а также надёжность контактов на всех клеммах цоколя.
