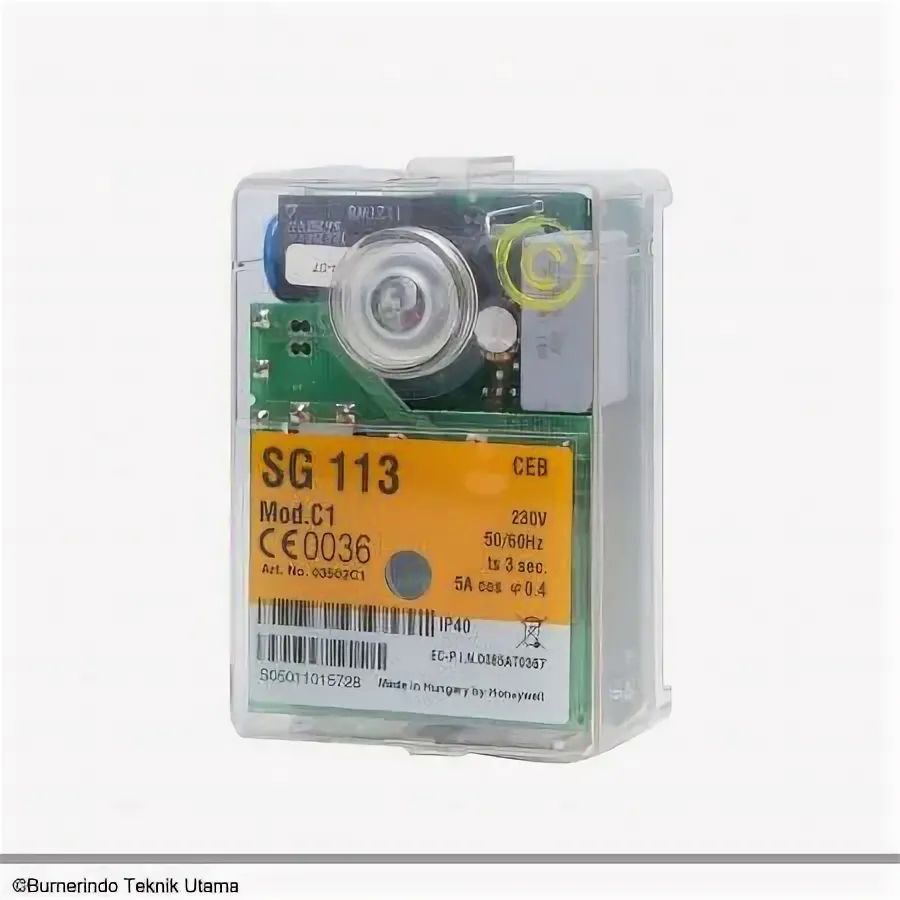

Топочный автомат Honeywell SG 113 Mod.C1 (03502C1) — надёжный менеджер горения для газовых и комбинированных наддувных горелок

Менеджер горения Honeywell SG 113 Mod.C1, арт. 03502C1, 03502C1U, SG113 Mod.C1 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля одноступенчатых или двухступенчатых наддувных газовых и комбинированных горелок малой и средней мощности, работающих в прерывистом режиме. Модель Honeywell SG 113 Mod.C1 также известна под брендами Satronic и Resideo (после ребрендинга Honeywell) и широко применяется в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях, сушильных установках и другом технологическом оборудовании, использующем природный или сжиженный газ.

Технические характеристики Honeywell SG 113 Mod.C1

• Оригинальные артикулы: 03502C1, 03502C1U (UNIT PACK), SG113 Mod.C1.
• Альтернативные артикулы (Satronic / Honeywell / Resideo): 13010522, 13015699, 13009940, 130010522, 852124087, 1072535, 1072572, 14086, 20 004 82, 31405, 34,21856.
• Производитель: Honeywell (ранее Satronic, в настоящее время Resideo).
• Напряжение питания: 230 В (220-240 В, допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: 10 А (быстродействующий), 6 А (инерционный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 9×3.8×6 см (по другим данным 86×43×60 мм); вес 0.19 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Страна происхождения: Венгрия (по некоторым данным), а также Германия (по другим данным).
• Наличие цоколя: нет (цоколь приобретается отдельно, например, MW 880 ABC 74001).
• Товарный код ТН ВЭД: 84169000, 85364900.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной продувки (pre‑purging time): 24 секунды.
• tvz — Время перед поджигом (предзажигание, pre‑ignition): 3 секунды.
• TS, TSA — Безопасное время розжига (предохранительное время): 3 секунды.
• tn — Время после поджига (постзажигание, post‑ignition): 2 секунды.
• tv2 — Задержка открытия 2-й ступени: 12.5 секунд.
• t3 — Время ожидания после блокировки (waiting time after lockout): около 60 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1-ступенчатая или 2-ступенчатая (одноступенчатая или двухступенчатая) горелка.
• Режим работы: прерывистый (intermittent) — обязательна остановка горелки не реже одного раза за 24 часа для самотестирования.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод (зонд ионизации): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модель UVD 971 (подключается напрямую).
• Инфракрасный детектор (ИК, IRD): модель IRD 1020 с держателем М93 для контроля пламени в газовых горелках.
• Фоторезистивный датчик (фоторезистор): опционально для систем с жидким топливом.
• Цоколь (база, сокет): не входит в комплект, подходит цоколь MW 880 ABC 74001 или MW 880 ABC S1-S3 74010.
• Примечание: Универсальность встроенного усилителя позволяет подключать разные типы датчиков.

Собственные артикулы и коды Honeywell / Satronic / Resideo

• 03502C1 — основной артикул модели SG 113 Mod.C1 (версия для розничной продажи).
• 03502C1U — артикул в упаковке UNIT PACK (для OEM-клиентов).
• 13010522 — OEM-артикул для горелок Satronic / Honeywell.
• 13015699, 13009940 — альтернативные артикулы (OEM для горелок Cuenod NC).
• 130010522 — код производителя в некоторых дистрибьюторских системах.
• 1072535 — артикул Proflamm (Elco Honeywell Relay SG 113 Mod.C1).
• 1072572 — альтернативный артикул Proflamm.
• 852124087 — артикул в некоторых дистрибьюторских системах (Merunas).
• 14086 — артикул в каталогах ANKAS.
• 20 004 82 — артикул в дистрибьюторских сетях (например, в каталогах Weinmann).
• 31405 — код в некоторых системах заказа (например, ABCEKO).
• 34,21856 — артикул в дистрибьюторских сетях (Suner code).
• SG 113 Mod.C1, SG113 Mod.C1 — коммерческие наименования модели.
• Honeywell SG 113, Satronic SG 113, Resideo SG 113 — маркировка для горелок разных брендов.
• Примечание: Модель SG 113 Mod.C1 снята с производства и заменена на DMG 970 N (арт. 31430) как альтернатива.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. SG 113 Mod.C1, 03502C1 (альтернатива, произведённая в России).
• Elco (Элько): 1072535, 1072572 (OEM-блоки для горелок Elco Vectron G 02.120, Vectron G 02.160, Vectron G 02.210).
• Cuenod (Кюнод): 13015699 (OEM-версия для горелок Cuenod NC).
• Giersch (Гирш), Weishaupt (Вайсхаупт), Riello (Риелло), Ecoflam (Экофлам), Oilon (Ойлон), Baltur (Балтур): OEM-блоки на замену SG 113 Mod.C1.
• Другие распространённые артикулы: 14086 (ANKAS), 20 004 82 (Weinmann), 31405 (ABCEKO), 34,21856 (Suner).
• Сравнимые модели: Honeywell MMG 810.1, MMI 810.1, SH 113, SG 113 Mod.C2 (отличаются таймингами и функциональными опциями).
• Альтернатива / замена: DMG 970 N (31430) — рекомендуется в качестве замены устаревшей модели SG 113 Mod.C1.

Заменяемые модели, модернизация

Топочный автомат Honeywell SG 113 Mod.C1 использовался как современная замена следующих устаревших моделей (снят с производства, перед заменой сверьтесь с производителем горелки):

• Satronic TF 834.1, TF 834.2 — замена возможна, но требует проверки таймингов (t1=24 с, TSA=3 с).
• Satronic DMG 970 — DMG 970 N (арт. 31430) является прямой заменой для SG 113 Mod.C1.
• MMG 810.1, MMI 810.1 — альтернативные модели, используемые в стационарных воздухонагревателях по DIN 4794.
• Другие устаревшие контроллеры Honeywell / Satronic серий MMG, MMI, TF.
• Примечание: Модель снята с производства; для приобретения рекомендуется использовать аналог DMG 970 N или обратиться к официальному дистрибьютору для подбора актуальной замены.

Ключевые особенности оригинального автомата Honeywell SG 113 Mod.C1

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Одноступенчатое и двухступенчатое управление (1-stage/2-stage control): поддерживает как одноступенчатые, так и двухступенчатые газовые и комбинированные горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Универсальный встроенный усилитель сигнала пламени: работает с ионизационным электродом, УФ-датчиком UVD 971, ИК-детектором IRD 1020 и фоторезистором. Не требует внешних согласующих устройств.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения.
• Визуальная диагностика и индикация с кнопкой ручного сброса и светодиодом: на лицевой панели расположена кнопка сброса со встроенным светодиодом (сигнальной лампой) и цветной индикатор программного состояния. Отображает состояние и коды ошибок. Информация о неисправности считывается по миганиям (flash codes), расшифровка приведена в руководстве по эксплуатации.
• Контроль наличия постороннего света (extraneous light check) перед розжигом: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Специальный контакт для управления термореле подогревателя топлива (TER): встроенный релейный контакт закорачивает термореле подогревателя (oil preheater thermostat), как только горелка начинает работать и зафиксирован сигнал пламени. Это предотвращает аварийные остановы из-за снижения температуры топлива при высоком расходе.
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Возможность опциональной установки ЖК-экрана: для получения информации о стадиях работы и причинах остановки в виде текстового сообщения (опционально, приобретается отдельно).
• Ударопрочный и термостойкий корпус IP40: прозрачный корпус из ударопрочного, термостойкого и огнестойкого пластика. Фиксируется центральным винтом на цоколь. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Расширенный рабочий диапазон температур: стабильная работа в интервале от -20 до +60 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Совместимость со стационарными воздухоподогревателями (WLE): модель одобрена для использования на стационарных воздухоподогревателях (Wärmeliefergerät für Entstaubung) согласно стандарту DIN 4794.
• Сертификация и надёжность: соответствует стандарту EN 298 (газовые горелки), одобрен для использования на стационарных воздухоподогревателях по DIN 4794. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Honeywell (Satronic).
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Honeywell

• Промышленные и коммунальные котельные с одноступенчатыми и двухступенчатыми наддувными газовыми горелками.
• Водогрейные и паровые котлы малой и средней мощности (газовые и комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Elco: Vectron G 02.120, Vectron G 02.160, Vectron G 02.210 (OEM-версия).
• Горелки Cuenod NC (OEM-версия 13015699).
• Горелки Weishaupt, Riello, Ecoflam, Oilon, Giersch, Baltur, CIB Unigas (при проверке совместимости).
• Стационарные воздухонагреватели (WLE) по DIN 4794 (модель MMG 810.1 также подходит для этих целей).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Honeywell

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный цоколь (приобретается отдельно, например, MW 880 ABC 74001 или MW 880 ABC S1-S3 74010) с помощью центрального фиксирующего винта. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (ионизационного электрода, УФ-датчика UVD 971, ИК-детектора IRD 1020 или фоторезистора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства. Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (DMG 970, TF 834.1, TF 834.2): замену блоков Satronic DMG 970, TF 834.1, TF 834.2 на Honeywell SG 113 Mod.C1 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками SG 113 Mod.C1 (t1=24 с, TSA=3 с, tvz=3 с).
• Совместимость с датчиками пламени (ионизация, УФ, ИК, фото): для газовых горелок используйте ионизационный электрод, УФ-датчик UVD 971 или ИК-детектор IRD 1020. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Honeywell (арт. 03502C1) или совместимый аналог (DMG 970 N).
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками SG 113 Mod.C1.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Honeywell / Satronic / Resideo. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
