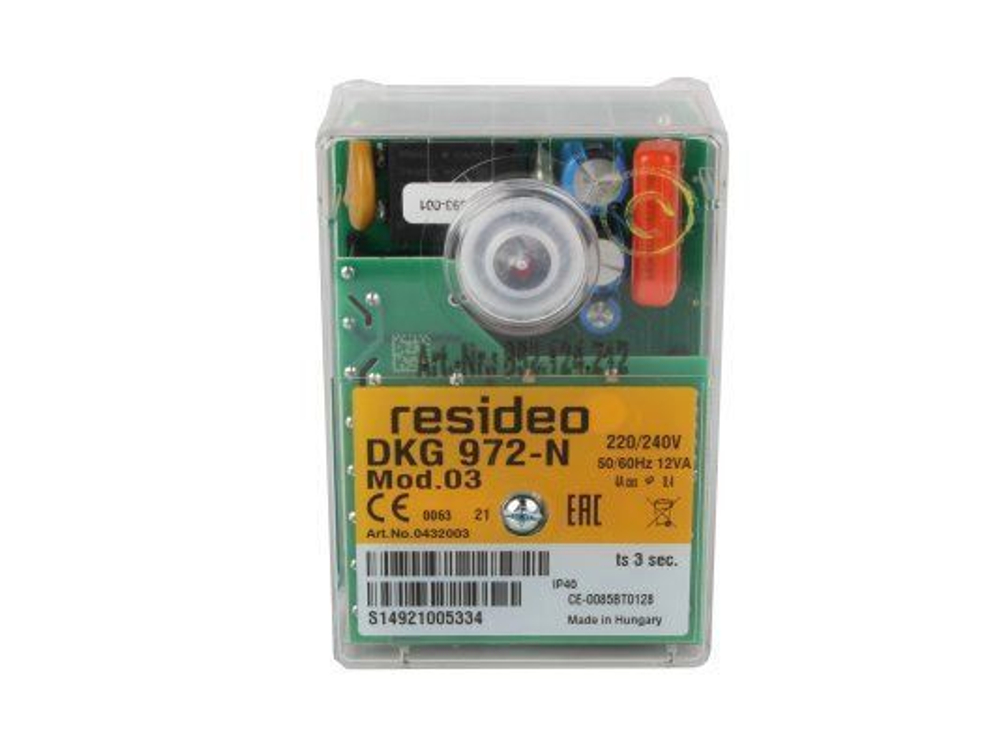

Топочный автомат Resideo DKG 972‑N Mod.03 (0432003) — надёжный менеджер горения для двухступенчатых газовых атмосферных горелок

Менеджер горения Resideo (Honeywell) DKG 972‑N Mod.03, арт. 0432003, 0432003U, 0332003 — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля двухступенчатых атмосферных газовых горелок малой и средней мощности, работающих в прерывистом режиме. Модель Resideo DKG 972‑N Mod.03 (также известная под брендами Honeywell и Satronic) полностью сертифицирована по европейским стандартам EN 298 и широко применяется в промышленных и бытовых котельных, воздухонагревателях, технологических печах и другом тепловом оборудовании, в том числе для модернизации устаревших контроллеров TFI 812.

Технические характеристики Resideo DKG 972‑N Mod.03

• Основные артикулы: 0432003, 0432003U (UNIT PACK), 0332003, 0005030269‑BT, 14017.
• Производитель: Resideo (бывшее подразделение Honeywell, также выпускался под брендами Honeywell и Satronic).
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 12 ВА.
• Внешний предохранитель: 10 А (быстродействующий), 6 А (медленный).
• Степень защиты: IP40 (огнестойкий, ударопрочный корпус).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 8.6×6×6.7 см; вес 0.19 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Наличие цоколя: нет (цоколь приобретается отдельно, рекомендован цоколь S98).
• Страна происхождения: Германия (Resideo / Honeywell).
• Товарный код ТН ВЭД: 84169000.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной продувки: 25 секунд.
• tvz — Время перед поджигом: 3 секунды.
• TS, TSA — Безопасное время розжига (предохранительное время): 3 секунды.
• tn — Время после поджига: 1.5 секунды.
• tw — Время ожидания (tвкл): 12 секунд.
• Проверка постороннего засвета (stray light monitoring): 3 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка для атмосферного сжигания.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• Максимальное количество попыток повторного запуска при потере пламени: 4 цикла, после чего блокировка.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 1.0 мкА, требуемый ток 2‑3 мкА).
• Инфракрасный детектор (ИК, IRD): модель IRD 1020.1 для контроля пламени в газовых горелках.
• Ультрафиолетовый датчик (УФ, UV): модель UVD 971 для газовых горелок.
• Фоторезистор (фотодатчик): возможно использование.
• Примечание: Для корректной работы требуется правильное заземление (PE) и соблюдение полярности (L/N).

Собственные артикулы и коды Resideo / Honeywell

• 0432003 — основной артикул модели DKG 972‑N Mod.03.
• 0432003U — артикул в упаковке UNIT PACK.
• 0332003 — артикул для горелок Satronic.
• 0005030269‑BT — артикул для горелок Baltur (OEM).
• 14017 — артикул в каталогах ANKAS.
• Honeywell DKG 972 Mod.03 — коммерческое наименование (старое).
• Satronic DKG 972 Mod.03 — маркировка для горелок Satronic.
• Resideo DKG 972‑N Mod.03 — актуальное наименование модели.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. DKG 972‑N Mod.03 (альтернатива, произведённая в России).
• Baltur (Балтур): 0005030269‑BT (OEM-блок для атмосферных котлов Baltur).
• Elco (Элько), Ecoflam, Weishaupt, Riello, Oilon, Giersch: OEM-блоки на замену DKG 972‑N Mod.03.
• Другие распространённые артикулы: 777-102-597, 14017 (ANKAS), 151-170-489 (Giersch), 0432003U (UNIT PACK).
• Примечание: Устройство совместимо с контроллерами TFI 812 (отличаются временем пред- и пост-ионизации).

Заменяемые модели, модернизация

Контроллер Resideo DKG 972‑N Mod.03 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Satronic TFI 812 Mod.5 — полная замена (совместим по посадочным местам и цоколю).
• Honeywell DKG 972 Mod.01 / Mod.02 — при модернизации с проверкой таймингов (t1=25 с, TSA=3 с).
• DKG 972 Mod.04 — отличается временем продувки (42 с) и безопасным временем розжига (2 с).

При замене необходимо убедиться, что временные параметры (t1=25 с, TSA=3 с) совместимы с параметрами конкретной горелки.

Ключевые особенности оригинального автомата Resideo DKG 972‑N Mod.03

• Микропроцессорное управление с точной цифровой обработкой сигнала: стабильная работа даже при колебаниях напряжения и температуры.
• Двухступенчатое управление (2‑stage control): поддержка двухступенчатых атмосферных горелок, возможна работа в одноступенчатом режиме.
• Универсальный встроенный усилитель сигнала пламени: работает с ионизацией, ИК-детектором IRD 1020.1, УФ-датчиком UVD 971; не требует внешних согласующих устройств.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних блокировок даже после отключения питания.
• Защита от пониженного напряжения (undervoltage lockout): постоянный мониторинг напряжения сети — при падении ниже допустимого уровня устройство отключается и блокирует повторный запуск.
• Визуальная диагностика и индикация с многоцветным светодиодом: на лицевой панели кнопка сброса со встроенным светодиодом отображает состояние и коды ошибок (flash codes).
• Контроль наличия постороннего света (stray light check): проверяет отсутствие остаточного пламени в камере сгорания перед розжигом, исключая запуск при опасных условиях.
• Быстрое аварийное отключение (fail‑safe lockout): при потере пламени или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Количество попыток повторного запуска (re‑cycling): до 4 попыток после срыва пламени в процессе работы.
• Ударопрочный и термостойкий корпус IP40: прозрачный корпус из огнестойкого пластика, фиксация на цоколь центральным винтом.
• Расширенный рабочий диапазон температур: стабильная работа при температурах от -20 до +60 °C.
• Сертификация и надёжность: соответствует стандартам EN 298 и EN 230, сертифицирован TÜV, имеет маркировку CE.

Области применения

• Промышленные и коммунальные котельные с двухступенчатыми атмосферными газовыми горелками.
• Водогрейные и паровые котлы малой и средней мощности.
• Теплогенераторы, воздухонагреватели, сушильные установки.
• Горелки Baltur (OEM), Weishaupt, Riello, Ecoflam, Oilon, Elco, Giersch (при проверке совместимости).
• Модернизация устаревших систем управления TFI 812, DKG 972, DMG 972.

Рекомендации по монтажу и эксплуатации

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь S98 (приобретается отдельно) центральным винтом.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (ионизации, ИК, УФ) прокладывайте отдельно от силовых линий. Максимальная длина кабеля детектора — 3 м при ёмкости ≤100 пФ/м.
• Электропитание (L и N): строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим — для обеспечения ресурса и соблюдения норм безопасности необходимо выключать горелку не реже одного раза в сутки.
• Обслуживание и диагностика: при срабатывании блокировки найдите причину (отсутствие газа, загрязнение датчика и т.п.). Коды ошибок считываются по миганию светодиода. Сброс блокировки — кнопкой RESET на 1‑3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена.
• Температурный режим: эксплуатация вне диапазона -20...+60 °C недопустима. Избегайте попадания воды, конденсата, обледенения.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Resideo / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
