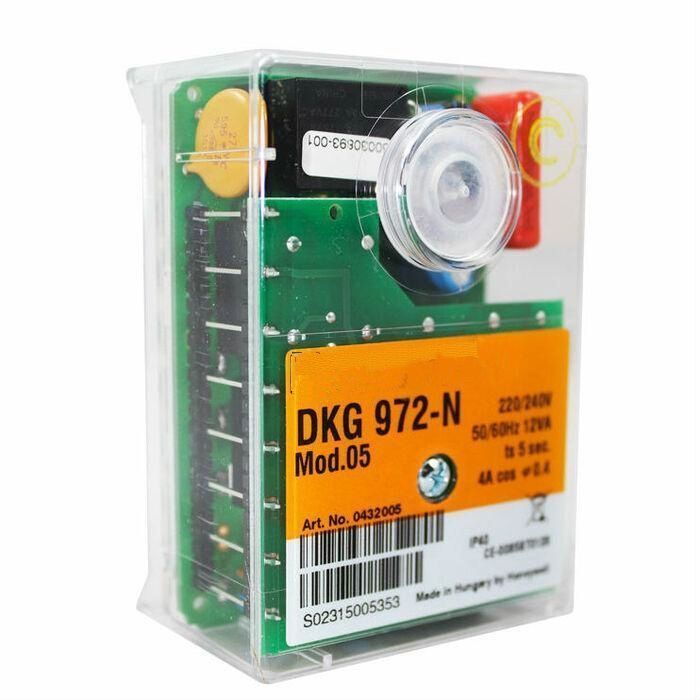

Блок управления горелкой Resideo DKG 972-N Mod.05 (0432005U) — надёжный двухступенчатый топочный автомат для газовых атмосферных горелок

Менеджер горения Resideo DKG 972-N Mod.05, арт. 0432005U, 0432005 — это современный микропроцессорный автомат для безопасного пуска, управления и контроля двухступенчатых атмосферных газовых горелок, работающих в прерывистом режиме. Модель Resideo DKG 972-N Mod.05 (ранее выпускавшаяся под брендами Honeywell и Satronic) широко применяется в промышленных и бытовых котельных, теплогенераторах, газовых котлах и воздухонагревателях, включая стационарные теплогенераторы (WLE) по DIN 4794. Прибор протестирован и сертифицирован в соответствии с европейскими стандартами EN 298 и EN 230.

Технические характеристики Resideo DKG 972-N Mod.05

• Оригинальные артикулы: 0432005U, 0432005, 0332005, 20 004 54.
• Бренды и OEM-артикулы: Honeywell, Satronic, Elco, Resideo.
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 10-12 ВА (около 10-12 Вт).
• Внешний предохранитель: макс. 10 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 86×60×62 мм; вес 0.14-0.19 кг (140-190 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Страна происхождения: Германия (производитель: Resideo / Honeywell).
• Товарный код ТН ВЭД: 84169000.
• EAN: 4046911032859, 4046911041868.
• Цоколь: не входит в комплект поставки, приобретается отдельно (например, цоколь S98).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 12 секунд.
• tvz — Время перед поджигом (предзажигание): 3 секунды.
• TS, TSA — Безопасное время розжига (предохранительное время): 5 секунд.
• tw — Время ожидания: 12 секунд.
• tn — Время после поджига (постзажигание): 4 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая горелка (двухступенчатая).
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени для газовых горелок.
• Инфракрасный детектор мерцания (IRD 1020.1): для контроля пламени в газовых горелках.
• Ультрафиолетовый датчик (UVD 971, UV): для контроля пламени в газовых горелках с голубым пламенем.
• Фоторезистор (MZ 770 S): дополнительный тип контроля (для версии DKW 972-N).

Собственные артикулы и коды Resideo / Honeywell

• 0432005U — основной артикул Resideo.
• 0432005 — краткий артикул (без буквы U).
• 0332005 — артикул в некоторых дистрибьюторских сетях (например, Proflamm).
• 20 004 54 — артикул в каталогах Weinmann.
• 202260 — артикул в системе заказа (например, у Tecfeld).
• DKG 972-N Mod.05 — коммерческое наименование модели.
• Honeywell DKG 972-N Mod.05 — полное обозначение (старый бренд).
• Satronic DKG 972-N Mod.05 — маркировка для горелок Satronic.
• Elco DKG 972-N Mod.05 — OEM-версия для горелок Elco.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. 0432005U, аналог DKG 972-N Mod.05.
• Buderus (Будерус): OEM-артикул: 8718584072 (для котлов Buderus Logano G334).
• Vaillant, Bosch, Junkers: OEM-артикулы: 8718584072 (схожие контроллеры).
• Honeywell / Satronic: TFI 812 Mod. 5, MMI 815 Mod. 5 — полная замена.
• Другие распространённые артикулы: 14018, 1072131 (Proflamm).
• Примечание: Модель DKG 972-N Mod.05 является прямой заменой устаревших контроллеров Satronic TFI 812, MMI 815 и Honeywell DKG 972 Mod.05 (снятых с производства).

Заменяемые модели, модернизация

Контроллер Resideo DKG 972-N Mod.05 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Satronic TFI 812 Mod. 5 — прямая замена (аппаратно совместим).
• Honeywell MMI 815 Mod. 5 — полная совместимость по посадочным местам и электрическим соединениям.
• Honeywell DKG 972 Mod.05 — устаревшая версия, заменена на DKG 972-N Mod.05.
• Elco 14018 — OEM-версия для горелок Elco.

При замене необходимо убедиться в совместимости вашей горелки с параметрами предпродувки (12 с), безопасным временем розжига (5 с) и типом датчика пламени.

Ключевые особенности оригинального автомата Resideo DKG 972-N Mod.05

• Микропроцессорное управление: сертификация по стандартам EN 298 и EN 230, точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды.
• Энергонезависимая память (независимая от питания): Коды ошибок последних 10 аварийных отключений сохраняются даже после полного обесточивания устройства, что упрощает диагностику и обслуживание.
• Универсальный контроль пламени: Поддерживает все основные типы датчиков: ионизационный электрод, УФ-датчик UVD 971, инфракрасный детектор IRD 1020.1, что делает его пригодным для широкого круга газовых горелок.
• Информативная светодиодная индикация и диагностика: На лицевой панели расположена кнопка ручного сброса со встроенным светодиодом (LED) для отображения кодов ошибок и состояния контроллера. Система автоматической диагностики значительно упрощает поиск неисправностей и сокращает время технического обслуживания.
• Защита от пониженного напряжения (Undervoltage lockout): При падении сетевого напряжения ниже допустимого уровня (около 170 В) устройство автоматически отключается и блокирует повторные попытки запуска до восстановления нормального напряжения. Защита действует постоянно, как на этапе пуска, так и во время работы горелки.
• Прерывистый режим работы (intermittent): Автоматика инициирует контролируемое отключение с последующим перезапуском после 24 часов непрерывной работы для обеспечения безопасности. Обязательное требование: полное отключение питания горелки не реже одного раза в сутки.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования.
• Ударопрочный и термостойкий корпус IP40: Корпус из прозрачного огнестойкого полимера (пластика) с защитой от пыли и влаги, фиксируется на цоколе с помощью центрального винта. Степень защиты IP40 обеспечивается только при правильном монтаже.
• Встроенная самодиагностика и тестирование: Микропроцессор непрерывно проверяет состояние внутренних цепей, каскадов управления и датчика пламени на этапе запуска и в процессе работы, предотвращая запуск при неисправностях.
• Контроль давления воздуха и газа: Входы для подключения реле давления воздуха и газа (могут быть настроены под требования горелки).
• Разъемная конструкция и отдельный цоколь: Встроенный механизм и съёмный цоколь с винтовыми клеммами (например, цоколь S98) упрощают монтаж и замену блока без перепайки проводки.
• Фиксация на цоколе: Надёжное механическое крепление с помощью центрального винта гарантирует стабильное электрическое соединение и предотвращает случайное отсоединение.

Области применения, оригинальное оборудование Resideo

• Промышленные и коммунальные котельные с двухступенчатыми атмосферными газовыми горелками.
• Водогрейные и паровые котлы малой и средней мощности (газовые).
• Газовые котлы брендов: Buderus (Logano G334), Bosch, Vaillant, Junkers, Elco, Ferroli, Riello и др.
• Теплогенераторы, воздухонагреватели (WLE по DIN 4794) и сушильные установки на газе.
• Газовые горелки с 2-ступенчатым управлением, с принудительной вентиляцией или без неё.
• Модернизация устаревших систем управления Satronic TFI 812, MMI 815, Honeywell DKG 972.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Resideo

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, рекомендуется использовать цоколь S98 с запасными клеммами и несколькими кабельными вводами). Центральный винт обеспечивает надёжную фиксацию и правильное позиционирование.
• Прокладка кабелей, детектор, длина кабеля: Кабели от датчика пламени (ионизационного электрода или ИК/УФ-детектора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости не более 100 пФ/м. Для кабелей под высоким напряжением (розжиг) используйте специальные высоковольтные провода достаточной изоляции.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (TFI 812, MMI 815): Замену блоков Satronic TFI 812 Mod. 5, Honeywell MMI 815 Mod. 5 на Resideo DKG 972-N Mod.05 производить по согласованию с производителем горелки. Проверьте совместимость таймингов (t1=12 с, TSA=5 с) с вашей горелкой.
• Обслуживание и диагностика: При срабатывании блокировки найдите и устраните причину (отсутствие газа, загрязнение датчика пламени, неисправность клапана). Коды неисправностей отображаются миганием встроенного светодиода. Для сброса блокировки нажмите кнопку сброса на лицевой панели (на 1-3 секунды). Ремонт блока не предусмотрен — при выходе из строя замените на новый оригинальный блок Resideo (арт. 0432005U) или совместимый аналог.
• Совместимость с датчиками пламени: Для контроля пламени в газовых горелках используйте ионизационный электрод, ИК-детектор IRD 1020.1 или УФ-датчик UVD 971. Для дизельных горелок (версия DKW 972-N) используйте фоторезистор MZ 770 S.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени) совместимы с характеристиками DKG 972-N Mod.05. Проверьте правильность подключения фазы и нейтрали на клеммах цоколя, состояние заземления.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Resideo / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
