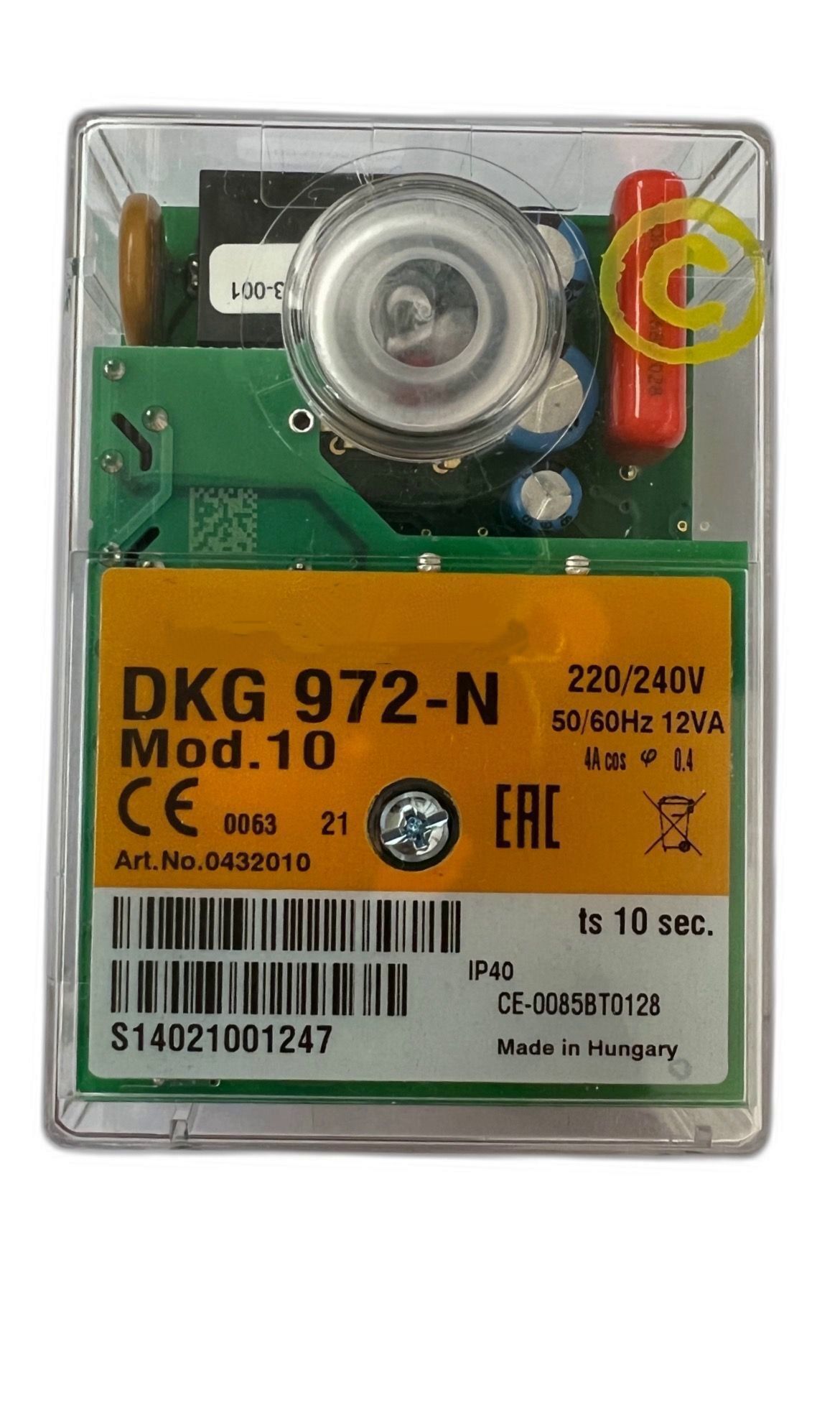

Топочный автомат Resideo (Honeywell) DKG 972‑N Mod.10 (0432010) — двухступенчатый менеджер горения для атмосферных газовых горелок

Менеджер горения Resideo DKG 972‑N Mod.10, арт. 0432010 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля двухступенчатых атмосферных газовых горелок малой и средней мощности, работающих в прерывистом режиме. Модель Resideo DKG 972‑N Mod.10 (также известная под брендами Honeywell и Satronic) полностью сертифицирована по европейскому стандарту EN 298 и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях (включая стационарные воздухоподогреватели по DIN 4794), сушильных установках и другом газовом оборудовании. Её главная особенность — увеличенное предохранительное время (TSA = 10 с), что делает её незаменимой для горелок, требующих длительного розжига, а также для систем с предварительным смешиванием топливо-воздушной смеси. Устройство является прямой заменой устаревших контроллеров Satronic TFI 812 Mod.10, DGK 972 и Honeywell DMG 972.

Технические характеристики Resideo DKG 972‑N Mod.10

• Основные артикулы: 0432010 (розничная версия), 0432010U (Unit Pack), 0332010 (OEM-артикул Honeywell), 65325626 (Elco), 20 004 61 (Weinmann), 150132440 (OEG).
• Бренды и OEM-артикулы: Resideo (головной бренд), Honeywell, Satronic, Elco, Remeha 150302000.
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: 10 А (быстродействующий), 6 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 86×43×60 мм; вес 0.14-0.19 кг (140-190 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Наличие цоколя: нет (цоколь приобретается отдельно, подходит 12-контактный разъём S98).
• Страна происхождения: Германия (Resideo / Honeywell).
• Товарный код ТН ВЭД: 84169000, 85364900.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной продувки (pre-purging time): 5 секунд (автоматический запуск мотора происходит через 5 секунд после поступления сигнала тепла).
• TS, TSA — Безопасное время розжига (предохранительное время): 10 секунд (увеличенное безопасное время для горелок с длительным розжигом).
• tvz — Время перед поджигом (предзажигание, pre-ignition): 5 секунд.
• t2 — Время второй ступени (задержка включения второй ступени, second stage): 25 секунд (при необходимости).
• tn — Время после поджига (post-ignition time): 2 секунды.
• tw — Время ожидания (tвкл): 12 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: двухступенчатая (двухстадийная) горелка, возможна работа в качестве одноступенчатой.
• Режим работы: прерывистый (intermittent) — обязательна остановка горелки не реже одного раза за 24 часа для самотестирования (управляемое отключение не менее одного раза за 24 часа).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10 (подключаются напрямую).
• Инфракрасный детектор (ИК, IRD): модель IRD 1020 для контроля пламени в газовых горелках.
• Фоторезистор (фотодатчик): опционально для систем с жидким топливом.
• Примечание: Универсальность встроенного усилителя позволяет подключать разные типы датчиков, что расширяет сферу применения контроллера.

Собственные артикулы и коды Resideo / Honeywell / Satronic / Elco

• 0432010 — основной артикул модели DKG 972‑N Mod.10 (версия для розничной продажи).
• 0432010U — артикул в упаковке UNIT PACK (для OEM-клиентов и некоторых каналов продажи).
• 0332010 — OEM-артикул Honeywell.
• 65325626 — артикул Elco DKG 972‑N Mod.10.
• 20 004 61 — артикул в каталогах Weinmann (Weishaupt).
• 150132440 — артикул в дистрибьюторских сетях OEG.
• 150302000 — артикул Remeha (Remeha Automatic gas firing device DKG 972 Mod. 27).
• DKG 972‑N Mod.10 — коммерческое наименование модели.
• Honeywell DKG 972 Mod.10 — обозначение для старых версий.
• Satronic DKG 972-N Mod.10 — маркировка для горелок Satronic.
• EAN: 4046911040083.
• BAN2000461 — артикул в некоторых дистрибьюторских системах (ManoMano).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. DKG 972‑N Mod.10 (альтернатива, произведённая в России).
• Elco (Элько): 65325626, 65325626 (OEM-блок для горелок Elco).
• Remeha: 150302000.
• Weishaupt, Riello, Ecoflam, Oilon, Giersch, CIB Unigas: совместимые блоки на замену DKG 972‑N Mod.10.
• Другие распространённые артикулы: 14017 (ANKAS), 777-102-597, 432010, 150132440, 0332010.
• Примечание: Сравним с моделями Resideo DKG 972‑N Mod.05 (0432005), Mod.03 (0432003) и Mod.21 (0432021), которые отличаются таймингами и функциональными опциями.

Заменяемые модели, модернизация

Топочный автомат Resideo DKG 972‑N Mod.10 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Satronic TFI 812 Mod.10 — полная замена (совместим по посадочным местам и цоколю).
• Satronic DKG 972 Mod.27 / DKG 972 Mod.10 — 1:1 замена (совместимы по посадочным местам и цоколю).
• Honeywell DKG 972‑N Mod.05 / Mod.03 — при модернизации с проверкой таймингов (t1=5 с, TSA=10 с).
• Honeywell DMG 972‑N Mod.01 / Mod.02 / Mod.03 — полная замена, с улучшенной диагностикой и надёжностью.
• Satronic TFI 812 Mod.5 / MMI 815 Mod.5 — при модернизации с проверкой таймингов и типа датчика пламени.

При замене необходимо убедиться, что временные параметры (t1=5 с, TSA=10 с, tvz=5 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный 12-контактный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Resideo DKG 972‑N Mod.10

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Двухступенчатое управление (2‑stage control) с возможностью работы в одноступенчатом режиме: поддерживает двухступенчатые, прогрессивные и модулируемые горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Увеличенное предохранительное время (TSA = 10 секунд): критически важно для горелок с предварительным смешиванием топливо-воздушной смеси и для систем, где розжиг требует большего времени, чем стандартные 3-5 секунд. Модель с TSA 10 с — редкое и востребованное решение для сложных установок.
• Универсальный встроенный усилитель сигнала пламени: работает с ионизационным электродом, УФ‑датчиками (QRA2, QRA4, QRA10), ИК‑детекторами IRD 1020 и фотодатчиками. Не требует внешних согласующих устройств (кроме случаев использования AGQ).
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений (до 10 событий) даже после полного обесточивания устройства. Также хранит общее количество аварийных отключений, число запусков и время работы горелки, что упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 160-170 В). Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185-190 В).
• Визуальная диагностика и индикация с многоцветным светодиодом (LED multicolor indication): на лицевой панели расположена кнопка ручного сброса со встроенным светодиодом, отображающая состояние и коды ошибок (мигания — flash codes). Информация о неисправности считывается по сериям вспышек (например, красный — блокировка, зелёный — работа), что ускоряет поиск и устранение неполадок.
• Контроль наличия постороннего света (extraneous light check) перед розжигом и в конце времени предварительной вентиляции: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности (например, сбой реле давления воздуха) подача топлива прекращается менее чем за 1 секунду. Автоматический перезапуск при исчезновении пламени в процессе работы возможен (сброс блокировки нажатием кнопки).
• Ударопрочный и термостойкий корпус IP40: корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Расширенный рабочий диапазон температур: стабильная работа в интервале от -20 до +60 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Простая интеграция с горелками: кнопка перезапуска для выхода из блокировки и активации режима диагностики; возможность подключения удалённого устройства сброса блокировки (remote reset). Монтаж в любом положении, крепление центральным винтом.
• Сертификация и надёжность: соответствует стандарту EN 298 (газовые горелки), одобрен для использования на стационарных воздухоподогревателях по DIN 4794. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Resideo (ранее Honeywell, Satronic) в Германии.
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Resideo / Honeywell

• Промышленные и коммунальные котельные с двухступенчатыми атмосферными газовыми горелками (в том числе с предварительным смешиванием топливо-воздушной смеси).
• Водогрейные и паровые котлы малой и средней мощности (газовые).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Elco (OEM-версия 65325626), Satronic, Honeywell, а также модели Weishaupt, Riello, Ecoflam, Oilon, Giersch (при проверке совместимости).
• Модернизация устаревших систем управления TFI 812, DKG 972, DGK 972, DMG 972.
• Модернизация горелок Remeha (артикул 150302000).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Resideo

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный 12-контактный цоколь (приобретается отдельно, рекомендован цоколь S98). Цоколь должен быть закреплён на горелке или в электрощите с защитой от вибрации и загрязнений. Фиксация осуществляется центральным винтом. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (ионизационного электрода, УФ‑детектора, ИК‑детектора IRD 1020 или фоторезистора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (TFI 812, DKG 972): замену блоков Satronic TFI 812 Mod.10, DKG 972 Mod.27, DKG 972 Mod.10, Honeywell DMG 972‑N Mod.05/Mod.03 на Resideo DKG 972‑N Mod.10 производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться (хотя в большинстве случаев цоколь совместим). Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками DKG 972‑N Mod.10 (t1=5 с, TSA=10 с, tvz=5 с).
• Совместимость с датчиками пламени (ионизация, УФ, ИК, фото): для газовых горелок используйте ионизационный электрод, УФ-датчик QRA2/QRA4/QRA10 или ИК-детектор IRD 1020. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды (выход из состояния блокировки нажатием на кнопку). Возможно подключение удалённого устройства сброса блокировки (remote reset). Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Resideo (арт. 0432010) или совместимый аналог.
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: выход трансформатора розжига (клемма 3) — 1.5 А. Выход двигателя горелки (клемма 4) — 2.0 А. Выходы клапанов (клеммы 5 и 6) — 1.0 А. Выход воздушной заслонки (клемма C) — 1.0 А. Выход аварийного сигнала (клемма B) — 1.0 А. Общая нагрузка — 5.0 А.
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками DKG 972‑N Mod.10. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Resideo / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
