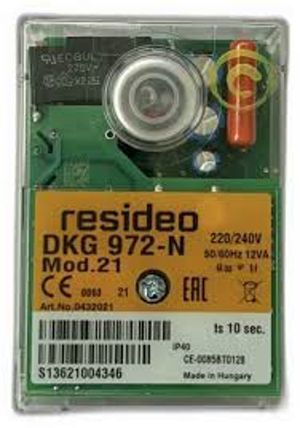

Топочный автомат Resideo DKG 972‑N Mod.21 (0432021) — надёжный менеджер горения для двухступенчатых атмосферных газовых горелок

Менеджер горения Resideo (Honeywell) DKG 972‑N Mod.21, арт. 0432021, 0432021U — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля двухступенчатых атмосферных газовых горелок малой и средней мощности, работающих в прерывистом режиме. Модель Resideo DKG 972‑N Mod.21 (также известная под брендами Honeywell и Satronic) специально разработана для горелок, не требующих предварительной вентиляции (t1 = 0 с), и широко применяется в промышленных и бытовых котельных, воздухонагревателях, технологических печах и другом тепловом оборудовании, в том числе для модернизации котлов Buderus. Устройство является прямой заменой устаревших контроллеров Satronic TFI 812 Mod.10, DKG 972 Mod.21 и используется в напольных котлах Buderus Logano.

Технические характеристики Resideo DKG 972‑N Mod.21

• Основные артикулы: 0432021, 0432021U (Unit Pack), 8718584072, 8718584071, 7747101389, 20 004 65, 63010264, 5176616.
• Бренды и OEM-артикулы: Resideo (головной бренд), Honeywell, Satronic, Elco, Buderus.
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: 10 А (быстродействующий), 6 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 86×60×43 мм; вес 0.14-0.20 кг (140-200 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Наличие цоколя: нет (цоколь приобретается отдельно, в некоторых версиях поставки — в комплекте).
• Страна происхождения: Германия / Венгрия (заводы Honeywell).
• Товарный код ТН ВЭД: 84169000, 85364900.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной продувки (pre‑purging time): 0 секунд (отсутствует) — горелка запускается без предварительной вентиляции.
• TS, TSA — Безопасное время розжига (предохранительное время): 10 секунд (увеличенное безопасное время для надёжного розжига).
• tvz — Время перед поджигом (предзажигание, pre‑ignition): 3 секунды.
• tn — Время после поджига (постзажигание, post‑ignition): 2-3 секунды (настраивается в зависимости от версии).
• t2 — Задержка открытия второго клапана (для двухступенчатых горелок): 25 секунд.
• tw — Время ожидания после блокировки (waiting time after lockout): 60 секунд.
• tf — Контроль постороннего света (stray light monitoring): 5 секунд (проверка наличия остаточного пламени перед розжигом).
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка для атмосферного сжигания без предварительной продувки.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• Максимальное количество попыток повторного запуска при потере пламени: 4 цикла, после чего блокировка.

Совместимость с датчиками пламени

• Ионизационный электрод (зонд ионизации): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модель UVD 971 для газовых горелок (подключается напрямую).
• Инфракрасный детектор (ИК, IRD): модель IRD 1020 для контроля пламени в газовых горелках (совместим).
• Фоторезистивный датчик (фоторезистор): опционально для систем с жидким топливом (например, MZ 770 S).
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE). Универсальность встроенного усилителя позволяет подключать разные типы датчиков.

Собственные артикулы и коды Resideo / Honeywell / Satronic / Elco / Buderus

• 0432021 — основной артикул модели DKG 972‑N Mod.21 (версия для розничной продажи).
• 0432021U — артикул в упаковке UNIT PACK (для OEM-клиентов и некоторых каналов продажи).
• 8718584072, 8718584071 — OEM-артикулы для котлов Buderus (номер для заказа у производителя).
• 7747101389 — актуальный артикул Buderus (новый номер для замены 8718584072).
• 20 004 65 — артикул в дистрибьюторских сетях (каталоги Weinmann).
• 63010264 — артикул в системах заказа (часто встречается у европейских поставщиков).
• 5176616, 5176618 — артикулы в каталогах некоторых дистрибьюторов.
• Elco OEM: 1072572 (совместимый блок для горелок Elco).
• DKG 972‑N Mod.21, Honeywell DKG 972, Satronic DKG 972-N Mod.21, Resideo DKG 972-N Mod.21 — коммерческие наименования модели.
• EAN: 4046911088610 (для версии 0432021U).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. DKG 972‑N Mod.21, 0432021 (альтернатива, произведённая в России).
• Buderus (Будерус): 8718584072, 8718584071, 7747101389 — оригинальные артикулы для напольных котлов Buderus Logano 124E, 134E, 204E, 224E, 234E, 324E, 334E, 434X.
• Satronic (Сатроник): TFI 812 Mod.10, TFI 812.2 Mod.10 — прямые совместимые аналоги (отличаются только временем пред- и пост-ионизации).
• Honeywell (Ханиуэлл): DKG 972 Mod.21, DKG 972-N Mod.21 (старая версия).
• Elco (Элько): 1072572 (OEM-блок для горелок Elco Vectron G).
• Weishaupt, Riello, Ecoflam, Oilon, Giersch, Baltur, CIB Unigas: OEM-блоки на замену DKG 972‑N Mod.21 (при проверке совместимости).
• Другие распространённые артикулы: 20 004 65 (Weinmann), 63010264, 5176616.
• Сравнимые модели: Resideo DKG 972‑N Mod.05, Mod.10, Mod.27 (отличаются таймингами: Mod.05 — TSA=5 с, t1=12 с; Mod.10 — TSA=10 с, t1=5 с).

Заменяемые модели, модернизация

Топочный автомат Resideo DKG 972‑N Mod.21 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Satronic TFI 812 Mod.10, TFI 812.2 Mod.10 — полная замена (совместим по посадочным местам и цоколю, но требует проверки таймингов).
• Satronic DKG 972 Mod.21, Honeywell DKG 972 Mod.21 — 1:1 замена (совместимы по посадочным местам и цоколю).
• Satronic DKG 972‑N Mod.10 — возможна замена, но следует учитывать, что Mod.21 не имеет предпродувки (t1=0 с), в отличие от Mod.10 (t1=5 с).
• Оригинальные блоки управления для котлов Buderus Logano 124E, 134E, 204E, 224E, 234E, 324E, 334E, 434X — прямая замена.

При замене необходимо убедиться, что временные параметры (t1=0 с, TSA=10 с, t2=25 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя (в некоторых версиях — с цоколем), для монтажа используйте стандартный 12-контактный разъём (приобретается отдельно).

Ключевые особенности оригинального автомата Resideo DKG 972‑N Mod.21

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Двухступенчатое управление (2‑stage control) с возможностью работы в одноступенчатом режиме: поддерживает двухступенчатые атмосферные газовые горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность. Особенность Mod.21 — отсутствие предварительной продувки (t1=0 с), что идеально подходит для горелок, не требующих вентиляции перед розжигом.
• Универсальный встроенный усилитель сигнала пламени: работает с ионизационным электродом, УФ-датчиком UVD 971, ИК-детектором IRD 1020 и фоторезистором. Не требует внешних согласующих устройств.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений, общее количество аварийных отключений, число запусков и время работы горелки даже после полного обесточивания устройства. Это упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже критического уровня (около 165-170 В). Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Визуальная диагностика и индикация с кнопкой ручного сброса и светодиодом (многоцветная LED-индикация, блинк-коды): на лицевой панели расположена кнопка сброса со встроенным светодиодом. Отображает состояние и коды ошибок. Информация о неисправности считывается по миганиям (flash codes), расшифровка приведена в руководстве по эксплуатации. Это ускоряет поиск и устранение неполадок.
• Контроль наличия постороннего света (extraneous light check) перед розжигом: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Возможность опциональной установки ЖК-экрана: для получения информации о стадиях работы и причинах остановки в виде текстового сообщения (опционально, приобретается отдельно).
• Повторный автоматический перезапуск при потере пламени: до 4 попыток перезапуска (re-cycling) после срыва пламени в процессе работы, после чего блокировка.
• Ударопрочный и термостойкий корпус IP40: прозрачный корпус из ударопрочного, термостойкого и огнестойкого пластика. Фиксируется центральным винтом на цоколь. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Совместимость со стационарными воздухоподогревателями (WLE): модель одобрена для использования на стационарных воздухоподогревателях (Wärmeliefergerät für Entstaubung) согласно стандарту DIN 4794.
• Расширенный рабочий диапазон температур: стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для эксплуатации в неотапливаемых котельных и на открытых площадках.
• Сертификация и надёжность: соответствует стандартам EN 298 (газовые горелки) и EN 230 (жидкотопливные горелки). Одобрен для использования на стационарных воздухоподогревателях по DIN 4794. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Resideo (ранее Honeywell, Satronic).
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Resideo / Honeywell

• Промышленные и коммунальные котельные с двухступенчатыми атмосферными газовыми горелками (без предварительной продувки).
• Напольные газовые котлы Buderus Logano 124E, 134E, 204E, 224E, 234E, 324E, 334E, 434X.
• Водогрейные и паровые котлы малой и средней мощности (газовые).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Elco Vectron G (OEM-версия), а также модели Weishaupt, Riello, Ecoflam, Oilon, Giersch, Baltur (при проверке совместимости).
• Модернизация устаревших систем управления Satronic TFI 812, DKG 972, Honeywell DKG 972.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Resideo

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный 12-контактный цоколь (приобретается отдельно, в некоторых версиях поставки — в комплекте) с помощью центрального фиксирующего винта. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (ионизационного электрода, УФ-датчика UVD 971, ИК-детектора IRD 1020 или фоторезистора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (TFI 812, DKG 972 Mod.21): замену блоков Satronic TFI 812 Mod.10, DKG 972 Mod.21, Honeywell DKG 972 на Resideo DKG 972‑N Mod.21 производить по согласованию с производителем горелки. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками DKG 972‑N Mod.21 (t1=0 с, TSA=10 с).
• Совместимость с датчиками пламени (ионизация, УФ, ИК, фото): для газовых горелок используйте ионизационный электрод, УФ-датчик UVD 971 или ИК-детектор IRD 1020. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: при срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Resideo (арт. 0432021) или совместимый аналог (Buderus 8718584072, Satronic TFI 812 Mod.10).
• Температурный режим: эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо) совместимы с характеристиками DKG 972‑N Mod.21. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Resideo / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
