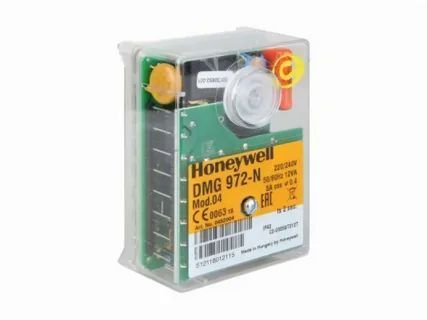

Блок управления горелкой Resideo DMG 972-N Mod.04 (0452004) — надёжный топочный автомат для двухступенчатых газовых и комбинированных горелок

Менеджер горения Resideo DMG 972-N Mod.04, арт. 0452004, 0452004U — это современный микропроцессорный автомат для безопасного пуска, управления и контроля двухступенчатых наддувных газовых и комбинированных горелок, работающих в прерывистом режиме. Модель Resideo DMG 972-N Mod.04 является прямым наследником контроллеров Honeywell и Satronic, а также официально признана производителем как 1:1-замена устаревших устройств DMG 972 Mod.04. Блок обеспечивает надежную и безопасную работу системы сжигания топлива, отключая котел при любых сбоях. Устройство широко применяется в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях и технологических печах, включая стационарные воздухоподогреватели по DIN 4794, а также в горелках Giersch, Nu-Way и других брендов. Прибор протестирован и сертифицирован в соответствии с европейскими стандартами EN 298 и EN 230.

Технические характеристики Resideo DMG 972-N Mod.04

• Оригинальные артикулы: 0452004, 0452004U, 0452004-RL.
• Альтернативные артикулы: 47-90-22232 (Giersch), 151-170-767 (Elco), 777-102-563 (другие дистрибьюторы).
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50 Гц (±5%). Доступны версии на 110-120 В, 60 Гц (по запросу).
• Потребляемая мощность: около 10-12 ВА.
• Внешний предохранитель: макс. 10 А (быстрый), 6 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 60×86×43 мм; вес 0.19 кг (190 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Страна происхождения: Германия (производитель: Resideo / Honeywell).
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно, например, цоколь S98 или аналогичный).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 42 секунды.
• tvz — Время перед поджигом (предзажигание): 3 секунды.
• TS, TSA — Безопасное время розжига (предохранительное время): 2 секунды.
• tn — Время после поджига (постзажигание): 1.5 секунды.
• tw — Время ожидания: 3 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени для газовых и комбинированных горелок.
• Инфракрасный детектор мерцания IRD 1020.1: для контроля пламени в газовых горелках.
• Ультрафиолетовый датчик UVD 971: для контроля пламени в газовых горелках с голубым пламенем.
• Фоторезистор (фотодатчик): дополнительный тип контроля (для версии с жидким топливом).
• Примечание: Модель Mod.04 специально оптимизирована для горелок Giersch и отличается от базового значения несколькими временными интервалами.

Собственные артикулы и коды Resideo / Honeywell

• 0452004 — основной артикул Resideo для модели DMG 972-N Mod.04.
• 0452004U — артикул в упаковке UNIT PACK (для некоторых дистрибьюторов).
• 0452004-RL — артикул в системах заказа Honeywell (замена старой версии).
• Honeywell DMG 972-N Mod.04 — коммерческое наименование модели.
• Satronic DMG 972-N Mod.04 — маркировка для горелок Satronic.
• Resideo DMG 972-N Mod.04 — актуальное наименование после перехода бренда.
• 47-90-22232 — артикул в каталогах Giersch (OEM-версия для горелок Giersch).
• 151-170-767 — артикул в дистрибьюторских сетях Elco.
• 777-102-563 — артикул в некоторых дистрибьюторских сетях.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Giersch: 47-90-22232 (прямая OEM-версия для горелок Giersch RG20 и RG30).
• ИП Волынская Н.Г.: арт. 0452004 (альтернатива Resideo DMG 972-N Mod.04).
• Nu-Way, Riello, Ferroli, Buderus: OEM-блоки на замену DMG 972-N Mod.04.
• Jate (Чехия): совместимый контроллер с артикулом 16033.
• Honeywell / Satronic: TFI 812 Mod. 5, MMI 815 Mod. 5 (замена возможна после проверки таймингов).
• Другие распространённые артикулы: 20 010 09 (Weinmann), 0452003U (мод.03 для другого исполнения).

Заменяемые модели, модернизация

Контроллер Resideo DMG 972-N Mod.04 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• DMG 972 Mod.04 — более старая версия, заменена на DMG 972-N Mod.04 (1:1-замена).
• Satronic TFI 812 Mod. 5 — аппаратно совместим, но требует проверки таймингов.
• Honeywell MMI 815 Mod. 5 — полная совместимость по посадочным местам и электрическим соединениям.
• Honeywell DKG 972 Mod.05 — при модернизации с обязательной сверкой временных параметров (t1=42 с, TSA=2 с).

При замене необходимо убедиться, что временные параметры (t1=42 с, TSA=2 с) совместимы с параметрами конкретной горелки.

Ключевые особенности оригинального автомата Resideo DMG 972-N Mod.04

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Прерывистый режим с управляемым перезапуском каждые 24 часа: для обеспечения безопасности и соответствия стандартам EN 230 и EN 298. Обязательное требование — полное отключение питания горелки не реже одного раза в сутки (например, штатным термостатом).
• Универсальный контроль пламени: Поддерживает все основные типы датчиков: ионизационный электрод, инфракрасный детектор IRD 1020.1, ультрафиолетовый датчик UVD 971, что делает его пригодным для широкого круга газовых и комбинированных горелок.
• Поддержка управления воздушной заслонкой: При подключении устройства воздушной заслонки возможна двухступенчатая работа с двумя топливными клапанами или модулирующая работа с одним топливным клапаном, что позволяет гибко настраивать соотношение топливо-воздух для максимальной эффективности горения.
• Энергонезависимая память (независимая от питания): Коды ошибок последних аварийных отключений сохраняются даже после полного обесточивания устройства, что упрощает диагностику и обслуживание.
• Светодиодная индикация и самодиагностика: На лицевой панели расположена кнопка ручного сброса со встроенным светодиодом (LED), отображающая состояние и коды ошибок. Информация о неисправности считывается по "flash code" (миганиям) — по сути, по сериям вспышек красного светодиода, что упрощает диагностику и сокращает время поиска неисправности. Подробная таблица кодов ошибок приведена в руководстве по эксплуатации.
• Контроль низкого напряжения (Undervoltage lockout): Встроенная функция контроля напряжения работает не только на этапе пуска, но и постоянно во время работы горелки. При падении сетевого напряжения ниже допустимого уровня (около 170 В) устройство автоматически отключается, предотвращая некорректную работу и блокирует повторные попытки запуска до восстановления нормального напряжения. Это защищает систему и повышает надежность.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования.
• Широкий рабочий диапазон температур: Стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Компактный и ударопрочный корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на монтажной базе с цоколем (цоколь приобретается отдельно, например, цоколь S98). Степень защиты IP40 обеспечивается только при правильном монтаже.
• Разъёмная конструкция и отдельный цоколь: Съёмная клеммная колодка (цоколь) с винтовыми клеммами упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Сертификация и надёжность: Соответствует стандартам EN 230 и EN 298, одобрен для использования на стационарных воздухонагревателях по DIN 4794. Сертифицирован TÜV и имеет маркировку CE.

Области применения, оригинальное оборудование Resideo

• Промышленные и коммунальные котельные с двухступенчатыми наддувными газовыми и комбинированными горелками.
• Водогрейные и паровые котлы малой и средней мощности (газовые).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Горелки Giersch: RG20-Z-L-N, RG20-M-L-N, RG30-Z-L-N, RG30-M-L-N (прямая OEM-совместимость).
• Газовые горелки с принудительной подачей воздуха, с 2-ступенчатым или модулирующим управлением.
• Горелки брендов: Nu-Way, Honeywell, Satronic, Riello, Ferroli, Buderus, а также котлы Vaillant, Bosch и Junkers (при проверке совместимости).
• Модернизация устаревших систем управления DMG 972 Mod.04, DMG 971, TFI 812, MMI 815, DKG 972.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Resideo

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, рекомендуется использовать цоколь S98 или аналогичный с достаточным количеством клемм и кабельных вводов).
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода, ИК-детектора IRD 1020.1 или УФ-датчика UVD 971) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Для кабелей под высоким напряжением (розжиг) используйте специальные высоковольтные провода достаточной изоляции.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на самом корпусе (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). Для непрерывного режима (continuous) требуется использование специальных версий контроллера (уточните у производителя).
• Замена устаревших моделей (DMG 972 Mod.04, TFI 812, MMI 815): Замену блоков DMG 972 Mod.04, Satronic TFI 812 Mod. 5, Honeywell MMI 815 Mod. 5 на Resideo DMG 972-N Mod.04 производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками DMG 972-N Mod.04 (t1=42 с, TSA=2 с).
• Совместимость с датчиками пламени: Для контроля пламени в газовых горелках используйте ионизационный электрод, ИК-детектор IRD 1020.1 или УФ-датчик UVD 971. Для жидкотопливных горелок (версия с фоторезистором) используйте фотодатчик QRB1 или эквивалент. Убедитесь, что датчик правильно установлен, чист и направлен на корень пламени.
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Resideo (арт. 0452004) или совместимый аналог.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига (клемма 3) — 1.5 А; выход двигателя горелки (клемма 4) — 2.0 А; выходы клапанов (клеммы 5 и 6) — 1.0 А; выход воздушной заслонки (клемма C) — 1.0 А; выход аварийного сигнала (клемма B) — 1.0 А; общая нагрузка — 5.0 А. Не превышайте указанные значения во избежание повреждения контроллера.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками DMG 972-N Mod.04. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Resideo / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
