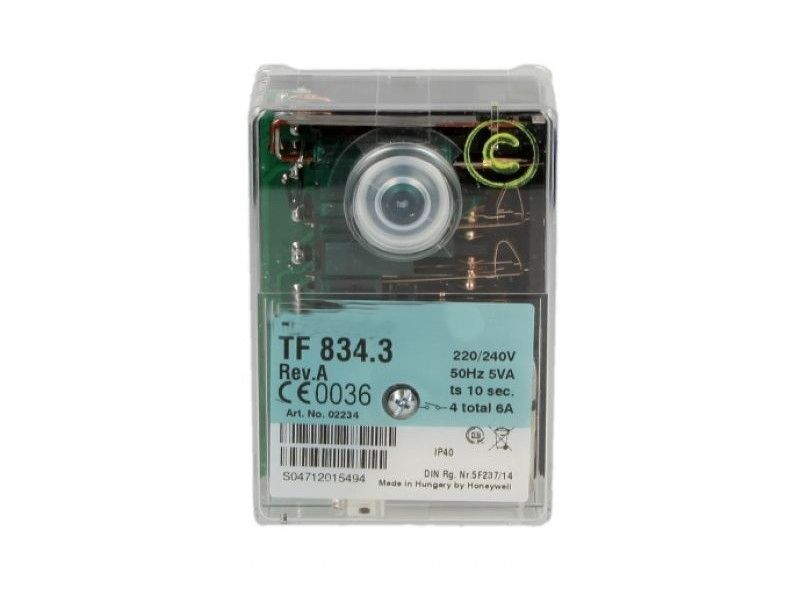

Топочный автомат Resideo TF 834.3 rev.A (02234) — надёжный менеджер горения для жидкотопливных наддувных горелок до 30 кг/ч

Менеджер горения Resideo TF 834.3 rev.A, арт. 02234 — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля одноступенчатых или двухступенчатых наддувных жидкотопливных горелок малой и средней мощности, работающих в прерывистом режиме. Модель Resideo TF 834.3 rev.A (также известная под брендами Honeywell и Satronic) полностью сертифицирована по европейскому стандарту EN 230:2005 и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях (включая стационарные воздухоподогреватели по DIN 4794), сушильных установках и другом тепловом оборудовании, использующем жидкое топливо (дизель, мазут, отработанное масло). Устройство является прямой заменой устаревших контроллеров Satronic TF 834.1, TF 834.2, TF 874, а также совместимо с TF 734.

Технические характеристики Resideo TF 834.3 rev.A

• Основные артикулы: 02234, 02234U (Unit Pack), 1072611 (Proflamm).
• Бренды и OEM-артикулы: Resideo (головной бренд), Honeywell, Satronic, Honeywell Satronic TF834.3.
• Напряжение питания: 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: около 5 ВА (5 Вт).
• Внешний предохранитель: 10 А (быстродействующий), 6 А (медленный).
• Степень защиты: IP40 / IP44 (в зависимости от источника).
• Рабочая температура окружающей среды: от 0 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 4.3×6×8.6 см (43×60×86 мм); вес 0.15-0.25 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч (соответствует мощности горелки до 330 кВт).
• Наличие цоколя: нет (цоколь приобретается отдельно).
• Страна происхождения: Германия / Азия.
• Товарный код ТН ВЭД: 84169000, 85364900.
• EAN: 4046911021365 (для европейского рынка), 4046911000254.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 12 секунд.
• tvz — Время перед поджигом (предзажигание, pre‑ignition): 12 секунд.
• TS, TSA — Безопасное время розжига (предохранительное время): 10 секунд.
• tn — Время после поджига (постзажигание, post-ignition): 20 секунд.
• t2 — Задержка открытия второго клапана (для двухступенчатых горелок): 20 секунд (TF 834.3 — не реализовано, для TF 836.3).
• tw — Время ожидания после блокировки (waiting time after lockout): около 60 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1-ступенчатая или 2-ступенчатая (одноступенчатая или двухступенчатая) горелка.
• Режим работы: прерывистый (intermittent) — обязательна остановка горелки не реже одного раза за 24 часа.

Совместимость с датчиками пламени

• Фоторезистивный датчик MZ 770 S: основной метод контроля пламени для жёлтого пламени (дизельное топливо). Требуемая освещённость более 6 люкс, ток датчика более 30 мкА. Может устанавливаться радиально (сбоку) или аксиально (с торца).
• Инфракрасный детектор IRD 1010.1 / IRD 1010: для контроля пламени в газовых и жидкотопливных горелках, подходит для синего или жёлтого пламени.
• Ультрафиолетовый датчик UVD 970 / UVD 971: для контроля пламени в газовых горелках с голубым пламенем или при работе с комбинированными горелками.
• Примечание: При использовании TF 834.3 в качестве замены более старой модели, датчик пламени IRD 911 должен быть заменён на совместимый IRD 1010.

Собственные артикулы и коды Resideo / Honeywell / Satronic

• 02234 — основной артикул модели TF 834.3 rev.A (версия для розничной продажи).
• 02234U — артикул в упаковке UNIT PACK (для OEM-клиентов и некоторых каналов продажи).
• 02234EG, 02234GR — региональные варианты для Греции и других стран.
• 1072611 — артикул Proflamm.
• TF 834.3, TF834.3, TF 834.3 rev.A — коммерческие наименования модели.
• Honeywell TF 834.3, Satronic TF 834.3 — маркировка для горелок Honeywell и Satronic.
• 4046911021365, 4046911000254 — EAN-артикулы для европейского рынка.
• Другие распространённые артикулы: 302234 (FieldInstruments), 507001 (ManoMano), 160210.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. TF 834.3 rev.A 02234 (альтернатива, произведённая в России).
• Honeywell TF 834.3 (02234): OEM-блок для горелок Honeywell, Satronic.
• Honeywell TF 734 (совместимость): TF 834 полностью совместим с TF 734, возможна взаимозаменяемая установка.
• Другие распространённые артикулы: 0223402, 02234U, 02234EG, 02234GR, 302234, 507001.
• Сравнимые модели: Honeywell TF 832.3, TF 836.3 (отличаются таймингами и функциональными опциями).
• Замена для устаревших моделей: TF 834.1, TF 834.2, TF 874, TF 834.0.

Заменяемые модели, модернизация

Топочный автомат Resideo TF 834.3 rev.A используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• Satronic TF 834.1 — полная замена (совместим по посадочным местам и цоколю).
• Satronic TF 834.2 — 1:1 замена (совместимы по посадочным местам и цоколю).
• Satronic TF 874 (TF 874 OE) — при модернизации с проверкой таймингов (t1=12 с, TSA=10 с).
• Honeywell TF 834 — предыдущая версия, заменена на TF 834.3 rev.A.
• Honeywell TF 734 — TF 834 полностью совместим с TF 734, возможна взаимозаменяемая установка.
• Другие OEM-блоки для горелок Olymp, Viscostar, Riello, Weishaupt.

При замене необходимо убедиться, что временные параметры (t1=12 с, TSA=10 с) и тип датчика пламени совместимы с параметрами конкретной горелки. Модель поставляется без цоколя; для монтажа используйте стандартный цоколь с центральным фиксирующим винтом (приобретается отдельно).

Ключевые особенности оригинального автомата Resideo TF 834.3 rev.A

• Микропроцессорное управление с точной цифровой обработкой сигнала: обеспечивает стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Это гарантирует надёжный запуск горелки даже в сложных условиях эксплуатации.
• Одноступенчатое и двухступенчатое управление (1‑stage/2‑stage control): поддерживает как одноступенчатые, так и двухступенчатые жидкотопливные горелки. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Универсальный встроенный усилитель сигнала пламени: работает с фоторезистивным датчиком MZ 770 S (жёлтое пламя), инфракрасным детектором IRD 1010.1 (синее/жёлтое пламя) и ультрафиолетовым датчиком UVD 970 / UVD 971 (синее пламя). Не требует внешних согласующих устройств.
• Энергонезависимая память (EEPROM) с логом аварий (lockout log): сохраняет коды ошибок последних аварийных отключений даже после полного обесточивания устройства, что упрощает диагностику и обслуживание.
• Защита от пониженного напряжения (undervoltage lockout): встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже 160-170 В. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185-190 В).
• Визуальная диагностика и индикация с кнопкой ручного сброса: на лицевой панели расположена кнопка ручного сброса со встроенной сигнальной лампой (в некоторых версиях — светодиод), отображающая состояние блокировки и работу горелки. Это ускоряет поиск и устранение неполадок.
• Контроль постороннего света (extraneous light check) перед розжигом: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Специальный контакт для управления термореле подогревателя топлива: встроенный релейный контакт закорачивает термореле подогревателя (oil preheater thermostat), как только горелка начинает работать и зафиксирован сигнал пламени. Это предотвращает аварийные остановы из-за снижения температуры топлива при высоком расходе.
• Быстрое аварийное отключение (fail‑safe lockout): при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Ударопрочный и термостойкий корпус IP40/IP44: корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40/IP44 обеспечивается только при правильном монтаже.
• Совместимость с широким спектром горелок и датчиков пламени: возможность подключения фоторезистора MZ 770 S, инфракрасного детектора IRD 1010.1 и УФ-датчика UVD 970 / UVD 971, что позволяет использовать устройство в различных системах сжигания жидкого топлива.
• Отключение подогревателя при аварии: если топочный автомат переходит в положение блокировки, подача напряжения на подогреватель жидкого топлива приостанавливается, что исключает опасное продолжение горения или риск перегрева оборудования.
• Сертификация и надёжность: соответствует стандартам EN 230:2005 (автоматика для жидкотопливных горелок), также сертифицирован по DIN 4787. Одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV и имеет маркировку CE.
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Resideo

• Промышленные и коммунальные котельные с одноступенчатыми и двухступенчатыми наддувными жидкотопливными горелками (дизель, мазут, отработанное масло).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели) и сушильные установки на жидком топливе.
• Горелки Honeywell, Satronic, Olymp (Viscostar 33DV, Viscostar 50DV LN, Superstar 33DV), а также Riello, Weishaupt, Baltur, Ecoflam, Oilon, Giersch (при проверке совместимости).
• Модернизация устаревших систем управления TF 834.1, TF 834.2, TF 874, TF 734.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Resideo

• Установка: монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный цоколь с помощью центрального фиксирующего винта (цоколь приобретается отдельно). Цоколь должен быть закреплён на горелке или в электрощите с защитой от вибрации и загрязнений. Степень защиты IP40/IP44 обеспечивается только при правильном монтаже.
• Прокладка кабелей и требования к изоляции: кабели от датчика пламени (фоторезистора MZ 770 S, ИК-детектора IRD 1010.1 или УФ-датчика UVD 970) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя.
• Режим эксплуатации (intermittent): устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (TF 834.1, TF 834.2, TF 874, TF 734): замену блоков Satronic TF 834.1, TF 834.2, TF 874, Honeywell TF 734 на Resideo TF 834.3 rev.A производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками TF 834.3 rev.A (t1=12 с, TSA=10 с, tvz=12 с). При замене TF 734 на TF 834.3 также проверьте совместимость по таймингам.
• Совместимость с датчиками пламени (MZ 770 S, IRD 1010.1, UVD 970): для жидкотопливных горелок с жёлтым пламенем используйте фоторезистор MZ 770 S (минимальная освещённость 6 люкс, ток датчика > 30 мкА). Для горелок с синим пламенем или комбинированных установок используйте ИК-детектор IRD 1010.1 или УФ-датчик UVD 970.
• Обслуживание и диагностика: при срабатывании блокировки найдите и устраните причину (отсутствие топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок считываются по состоянию встроенной лампы/светодиода (в некоторых версиях — flash codes). Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Resideo (арт. 02234) или совместимый аналог.
• Температурный режим: эксплуатация вне диапазона 0...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: клемма 3 — 1.5 А; клемма 4 — 4.0 А; клемма 5 — 0.5 А; клемма 6 — 4.0 А; клемма 7 — 0.1 А; клемма B — 0.5 А (аварийный сигнал). Общая нагрузка — 5.0 А, cos φ 0.4.
• Проверка перед вводом в эксплуатацию: перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками TF 834.3 rev.A. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании фоторезистора MZ 770 S, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Resideo / Honeywell. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
