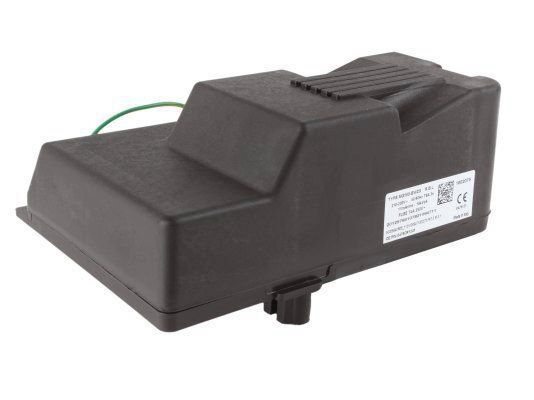

Топочный автомат Riello MG569-BWZG (20137658) — надёжный менеджер горения для газовых горелок BS и Gulliver

Менеджер горения Riello MG569-BWZG, арт. 20137658, 3002967 — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля одноступенчатых или двухступенчатых наддувных газовых горелок малой и средней мощности, работающих в прерывистом режиме. Модель Riello MG569-BWZG разработана специально для газовых горелок Riello серий BS1, BS2, BS3, а также для горелок Gulliver (RS, RSF, RSD, RS5). Устройство обеспечивает полный цикл автоматизации процесса сжигания: от предварительной продувки и розжига до контроля пламени в рабочем режиме и аварийного отключения. Благодаря встроенному трансформатору розжига, функции удалённого сброса блокировки и программируемой постпродувке (до 6 минут), данный блок управления является оптимальным решением для модернизации устаревших систем и установки на новое котельное оборудование.

Технические характеристики Riello MG569-BWZG

• Оригинальные артикулы: 20137658, 3002967.
• Модель: MG569-BWZG, MG569, R.B.L. MG569.
• Напряжение питания: 210-230 В (допустимое отклонение +10% / -15%), 50/60 Гц.
• Потребляемая мощность: 3 ВА (менее 5 Вт).
• Внутренний предохранитель: T4A 250V (быстродействующий, встроенный).
• Степень защиты: IP00 (без защиты от пыли и влаги, устанавливается в корпус горелки или электрощит).
• Рабочая температура окружающей среды: от -15 до +60 °C.
• Габариты (В×Ш×Г): 120×80×43 мм (по другим данным 165×120×80 мм); вес 0.260-0.300 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Трансформатор розжига: встроенный, 18 кВ пик (11 мА среднеквадратичное).
• Страна происхождения: Италия (бренд Riello).
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь не требуется, блок оснащён съёмными винтовыми клеммами и 7-контактным разъёмом).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной продувки (pre-purging time): 40 секунд (по умолчанию). Возможно увеличение до 1 мин 20 сек (long pre-purging, 80 сек).
• TS, TSA — Безопасное время розжига (safety time): 3 секунды.
• Время постпродувки (post-purge, t6): программируемое, от 0 до 6 минут (шаг 1 минута). Заводская установка — 0 минут (без постпродувки).
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1- или 2-ступенчатая (одноступенчатая или двухступенчатая) горелка.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени в газовых горелках Riello. Напряжение на детекторе — 230 В AC. Минимальный ток ионизации — 1 мкА (рекомендуемый — > 3 мкА).
• Фоторезистор (фотодатчик, фотоэлемент): опционально для контроля пламени в двухтопливных горелках или при использовании датчика типа FD01/FA01C (3002280).
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE).

Собственные артикулы и коды Riello

• 20137658 — основной артикул модели MG569-BWZG (актуальная версия, заменяющая устаревшие MG568, MG566, 525SE).
• 3002967 — альтернативный артикул (встречается в некоторых каталогах и системах заказа, часто указывается как supersedes).
• 3002949, 3002949-RL — артикулы, также используемые для модели MG569 (совместимы, могут поставляться в другой комплектации).
• 20137660, 20137660-RL — OEM-версии для горелок Riello 40G серии (полный аналог по функционалу).
• 151-170-489 — артикул в каталогах некоторых дистрибьюторов (например, у Giersch).
• 47-90-22232 — артикул Giersch (OEM-версия для горелок Giersch RG20/RG30).
• MG569-BWZG, MG569, MG 569, R.B.L. MG569 — коммерческие наименования модели.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. 20137658 (альтернатива, произведённая в России).
• Giersch (Гирш): 47-90-22232 (OEM-версия для горелок Giersch RG20/RG30).
• Jate (Чехия): 16033 (совместимый блок, аналог MG569-BWZG).
• ExEco (Производитель горелок, РФ): арт. 20137658 (оригинальная запчасть для горелок ExEco).
• Honeywell, Satronic, Siemens: совместим по функционалу с DKG 972, MMI 815, TFI 812, но требует проверки таймингов и цоколя.
• Другие распространённые артикулы: 3002967, 3002949, 3002949-RL, 151-170-489, 20 000 38 (Weinmann).
• Примечание: Модель MG569-BWZG является прямой заменой для устаревших: MG568, MG566, 525SE, 525SE/G, 566SE Rev.1+2, 566 SERev.3, 568SE, 569SE. Новая версия поставляется с переходными вилками для совместимости со старыми цоколями.

Заменяемые модели, модернизация

Контроллер Riello MG569-BWZG используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• MG568 (3001197), MG566, 525SE, 525SE/G, 566SE Rev.1+2, 566 SERev.3, 568SE, 569SE, 552SE — полная замена с улучшенной диагностикой и надёжностью.
• R.B.L. 525 SE, R.B.L. 566 SE, R.B.L. 568 SE — старая механическая версия (снята с производства).
• Riello RMO503 SE, RMO88.53C2 — возможна замена, но требуются переходные вилки из комплекта поставки MG569-BWZG.
• Другие OEM-блоки для горелок Riello BS1/BS2/BS3, Gulliver RS5.

При замене необходимо убедиться, что временные параметры (t1=40 с, TSA=3 с) совместимы с параметрами конкретной горелки.

Ключевые особенности оригинального автомата Riello MG569-BWZG

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Прерывистый режим с управляемым перезапуском каждые 24 часа: Для обеспечения безопасности и соответствия стандарту EN 230. Обязательное требование — полное отключение питания горелки не реже одного раза в сутки (например, штатным термостатом).
• Встроенный трансформатор розжига 18 кВ (пик) / 11 мА (среднеквадратичное): Генерирует высоковольтный импульс для надёжного зажигания газа без внешнего блока розжига. Искра подаётся в течение всего предохранительного времени (TSA = 3 с).
• Программируемая постпродувка (post-purge, настраиваемая от 0 до 6 минут): После отключения горелки вентилятор может продолжать работу для удаления остаточных продуктов сгорания из камеры сгорания. Настройка выполняется кнопкой RESET: 1 импульс = 1 минута, 6 импульсов = 6 минут. Заводская настройка — 0 минут (постпродувка отключена).
• Диагностика и самодиагностика с двухцветным светодиодом (красный/зелёный): На лицевой панели расположена кнопка ручного сброса со встроенным светодиодом (LED), отображающая состояние и коды ошибок. Информация о неисправности считывается по "flash code" (миганиям): по сути, по сериям вспышек красного/зелёного светодиода, что упрощает диагностику и сокращает время поиска неисправности. Подробная таблица кодов ошибок приведена в руководстве по эксплуатации.
• Энергонезависимая память (EEPROM): Коды ошибок последних 10 аварийных отключений (lockout log), общее количество аварийных отключений, общее количество запусков (час работы горелки) и количество открытий клапана 1-й ступени сохраняются даже после полного обесточивания устройства, что упрощает диагностику и обслуживание (см. руководство пользователя).
• Удалённый электрический сброс блокировки (remote lock-out reset): Возможность подключения выносной кнопки сброса (например, в котельной) на расстоянии до 20 метров (кабель не более 20 м). Это удобно для эксплуатации горелок в труднодоступных местах или в составе сложных автоматизированных систем.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования. После 3 повторных попыток перезапуска (re-cycles: max. 3 repeats) система блокируется (lockout).
• Комплект кабелей и переходных вилок в базовой поставке: Упрощает монтаж и замену старых моделей MG568, 525SE без перепайки проводки. 7-контактный разъём обеспечивает надёжное соединение.
• Ударопрочный и термостойкий корпус: Корпус из ударопрочного, термостойкого и огнестойкого пластика. Класс защиты IP00, поэтому для обеспечения пылевлагозащиты требуется установка в корпус горелки или электрощит.
• Расширенный рабочий диапазон температур: Стабильная работа при температурах от -15 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Контроль пониженного напряжения (undervoltage lockout): Встроенная функция контроля напряжения работает не только на этапе пуска, но и постоянно во время работы горелки. При падении сетевого напряжения ниже допустимого уровня (около 170 В) устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения.
• Противопомеховый фильтр (встроенный): Снижает влияние электромагнитных помех от внешних устройств (например, от частотных преобразователей, сварочного оборудования).
• Сертификация и надёжность: Соответствует стандарту EN 298, одобрен для использования на стационарных воздухонагревателях. Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Riello S.p.A. (Италия).

Области применения, оригинальное оборудование Riello

• Промышленные и коммунальные котельные с одно- и двухступенчатыми наддувными газовыми горелками.
• Водогрейные и паровые котлы малой и средней мощности (газовые).
• Горелки Riello: BS1, BS2, BS3, BS3F, BS3D, BS4D, Gulliver RS5, RS5D, RSF, RSD (включая модели 3761158, 3761258, 3761358, 3761458, 3761658, 3761758, 3761858, 3761958).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели) и сушильные установки на газе.
• Газовые горелки с принудительной подачей воздуха, с 1-ступенчатым или 2-ступенчатым управлением.
• Модернизация устаревших систем управления MG568, MG566, 525SE, 566SE, 568SE.
• Горелки брендов ExEco (оригинальная совместимость), Giersch (с OEM-версией 47-90-22232).
• Стационарные воздухоподогреватели (WLE) по DIN 4794.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Riello

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на штатное место в горелке с помощью винтов (цоколь не требуется). В комплект поставки входят переходные вилки для совместимости со старыми разъёмами (при замене MG568/525SE).
• Прокладка кабелей и требования к изоляции: Кабели от ионизационного электрода (детектора) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Для кабелей под высоким напряжением (розжиг) используйте специальные высоковольтные провода достаточной изоляции.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на самом корпусе (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Замена устаревших моделей (MG568, 525SE): Замену блоков MG568, 525SE, 566SE, 568SE на MG569-BWZG производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками MG569-BWZG (t1=40 с, TSA=3 с).
• Совместимость с датчиками пламени (ионизационный электрод): Для контроля пламени в газовых горелках используйте ионизационный электрод Riello. Убедитесь, что электрод правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 10 МОм при 500 В). При использовании фоторезистора (фотодатчика) подключите его к соответствующим клеммам (например, 3002280).
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Riello (арт. 20137658) или совместимый аналог.
• Температурный режим: Эксплуатация вне диапазона -15...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига — 2 А (макс.). Выход двигателя горелки (клемма MV) — 2 А. Выходы клапанов (V1, V2) — 0.5 А каждый (суммарно не более 1 А). Выход аварийного сигнала (S3) — 0.5 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками MG569-BWZG. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Riello. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
