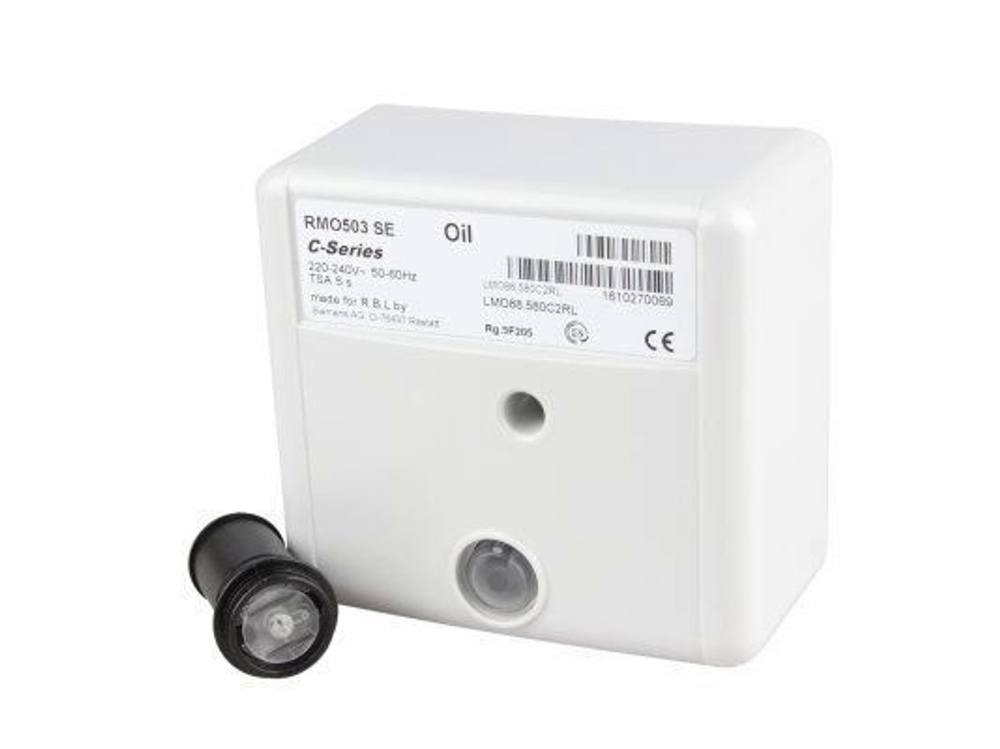

Топочный автомат Riello RMO503 SE / LMO88.580C2RL (3001150-RL) — надёжный блок управления для жидкотопливных горелок PRESS и Gulliver RG

Менеджер горения Riello RMO503 SE, арт. 3001150-RL, 3001150, LMO88.580C2RL — это современный микропроцессорный автомат горения для безопасного пуска, контроля и остановки двухступенчатых наддувных жидкотопливных горелок, работающих в прерывистом режиме. Модель Riello RMO503 SE является прямым аналогом Siemens LMO88.580C2RL и выпускается компанией Siemens специально для горелок Riello. Этот контроллер широко применяется в жидкотопливных горелках серий Riello PRESS (GW, 1G, 2G, 3G, 4G, P140TG, P200TG, P300TG, P400TG), GULLIVER RG2D, RG3D, RG4D, RG5D и других моделях, а также в промышленных и коммунальных котельных, теплогенераторах, воздухонагревателях и сушильных установках.

Технические характеристики Riello RMO503 SE

• Основные артикулы: 3001150, 3001150-RL, LMO88.580C2RL.
• Производитель: Siemens (OEM для горелок Riello).
• Напряжение питания: AC 220-240 В (допустимое отклонение -15% / +10%), 50/60 Гц.
• Потребляемая мощность: 9-12 ВА.
• Внешний предохранитель: макс. 10 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C (без конденсации).
• Габариты (В×Ш×Г): 86×60×62 мм; вес 0.14-0.2 кг (140-200 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).
• Страна происхождения: Германия (Siemens) / Италия (Riello).
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно, например, 3003784).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): 12 секунд.
• TS, TSA — Безопасное время розжига (предохранительное время): 5 секунд.
• tw — Время ожидания: 8 секунд.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая, двухстадийная) горелка, поддержка двух- и трёхступенчатого управления.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (альтернатива фотодатчику).
• Фоторезистор (фотодатчик): для контроля жёлтого пламени, используется в паре с фоторезистором, как правило, арт. 3002280 для горелок Riello. Фотодатчик контролирует наличие пламени по оптическому излучению факела (жёлтое пламя).
• Датчик голубого пламени QRC: для специализированных систем (уточните совместимость).
• УФ-датчик QRA: не поддерживается (требуется для газовых горелок).

Собственные артикулы и коды

Модель может встречаться в каталогах под следующими обозначениями:

• Riello RMO503 SE, RMO503 SE, 503SE — коммерческое наименование модели.
• 3001150, 3001150-RL — основные артикулы Riello для заказа.
• LMO88.580C2RL — точное наименование OEM-версии, выпускаемой Siemens.
• 3001150 / LMO88.580C2RL — полное обозначение.
• 151-175-180 — артикул в дистрибьюторских сетях (например, у Elco).
• 151-175-179 — альтернативный дистрибьюторский артикул.
• 20 010 09 — артикул в каталогах Weinmann.
• 16033 — код в системе заказа.
• 300.399.02520 — код для заказа в некоторых дистрибьюторских сетях (например, Electropneumatic).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. RMO503 SE (альтернатива).
• Siemens (OEM): LMO88.580C2RL (полный аналог, выпускаемый под брендом Siemens).
• Riello RMO88.53C2: более поздний аналог, но требует изменения линии проводки (RMO88.53C2 needs rewire).
• Riello RBL 503 SE: старая механическая версия, заменена на RMO503 SE (механическая версия снята с производства).
• Riello RMO88.530A2, RMO88.53A2: альтернативные артикулы для старых версий (требуется проверка совместимости).
• Другие распространённые артикулы: 30039902520, 300.399.02520, 20 010 09, 151-175-180, 151-175-179, 151-175-180, 16033 (Jate).
• Примечание: Указанные аналоги являются прямыми заменами по функционалу (TSA 5 с, питание 220-240 В). Перед заменой убедитесь в совместимости вашей горелки с параметрами и таймингами RMO503 SE (t1 12 с, TSA 5 с, tw 8 с).

Заменяемые модели (для модернизации)

Контроллер Riello RMO503 SE используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• R.B.L.503SE — механическая старая версия, заменяемая на RMO503 SE (изменены внешние габариты: электронная версия более плоская, чем оригинал, для увеличения высоты можно использовать приспособление "удлинитель кнопки").
• RMO88.530A2, RMO88.53A2 (при модернизации с проверкой совместимости).
• RMO503 SE также используется для замены более старых контроллеров SATRONIC / HONEYWELL в горелках Riello (TFI / MMI серии).
• При замене необходимо убедиться, что временные параметры (t1=12 с, TSA=5 с, tw=8 с) совместимы с параметрами конкретной горелки.

Ключевые особенности оригинального автомата Riello RMO503 SE

• Микропроцессорное управление (электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Электронная конструкция пришла на смену механической (R.B.L.503SE).
• Специализирован для жидкого топлива (дизель, мазут) и комбинированных горелок: модель оптимизирована под работу с дизельным топливом, но может использоваться и для комбинированных горелок (газ/дизель) при условии наличия правильных датчиков и компонентов.
• Прерывистый режим с управляемым перезапуском каждые 24 часа: для обеспечения безопасности и соответствия стандарту EN 230.
• Контроль пламени по фотодатчику (фоторезистору) или ионизационному электроду: гибкий выбор метода контроля в зависимости от типа топлива и конструкции горелки. Для контроля пламени в жидкотопливных горелках (жёлтое пламя) используется фотодатчик 3002280.
• Поддержка двух- и трёхступенчатого управления (Two stage, Three stage fire control mode): а также поддержка прогрессивных горелок. Обеспечивает гибкую настройку для оптимального соотношения топливо-воздух в зависимости от потребностей в мощности и температуре.
• Светодиодная индикация и самодиагностика: на лицевой панели расположена кнопка ручного сброса со встроенным светодиодом (LED, красный), отображающая состояние и коды ошибок. Информация о неисправности миганием — диагностика неисправностей, которая упрощает обслуживание (см. таблицу кодов ошибок в руководстве).
• Защита от пониженного напряжения (Undervoltage lockout): при падении сетевого напряжения ниже допустимого уровня (около 170 В) устройство автоматически отключается и блокирует повторные попытки запуска до восстановления нормального напряжения, что предотвращает некорректную работу и аварии.
• Быстрое аварийное отключение (fail-safe lockout): при исчезновении пламени (срыв факела) подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 230, EN 267).
• Возможность дистанционного электрического сброса (Remote reset): кнопка сброса может быть вынесена на пульт управления, что удобно для эксплуатации горелок в труднодоступных местах или в составе сложных автоматизированных систем.
• Ударопрочный и термостойкий корпус IP40: прочный пластик, защита от пыли и влаги обеспечивается при правильном монтаже в закрытом корпусе.
• Разъёмная конструкция и отдельный цоколь: съёмная клеммная колодка (цоколь) упрощает монтаж и замену блока без перепайки проводки (цоколь приобретается отдельно, арт. 3003784). Это позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Сертификация и надёжность: соответствует стандартам EN 230 и EN 267, сертифицирован для использования в промышленных и бытовых котельных. Производится Siemens на мощностях в Германии под заказ Riello с соблюдением самых высоких стандартов качества.

Области применения, оригинальное оборудование Riello

• Промышленные и коммунальные котельные с двухступенчатыми наддувными жидкотопливными горелками.
• Водогрейные и паровые котлы малой и средней мощности (дизель, мазут).
• Теплогенераторы, воздухонагреватели и сушильные установки на жидком топливе, соответствующие стандарту DIN 4794 для стационарных воздухоподогревателей (WLE).
• Горелки Riello: PRESS (GW, 1G, 2G, 3G, 4G, P140TG, P200TG, P300TG, P400TG), GULLIVER RG2D, RG3D, RG4D, RG5D, RG2, RG3, RG4S, RG5S, а также другие модели (RL, RS, GAS серии).
• Модернизация устаревших систем управления R.B.L.503SE (механические контроллеры) и других старых блоков Riello (RMO88.53A2).
• Горелки с возможностью работы на комбинированном топливе (газ/дизель) с датчиком QRC или ионизационным электродом.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Riello

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, рекомендуется использовать оригинальный штекерный цоколь 3003784).
• Прокладка кабелей и требования к изоляции: Кабели от фотодатчика (фоторезистора) и ионизационного электрода должны прокладываться отдельно от силовых и высоковольтных линий (цепи розжига). Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости не более 100 пФ/м. Обязательно используйте экранированный кабель, экран которого подключается со стороны контроллера (клемма 7).
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на самом корпусе (или в инструкции по монтажу). Неправильное подключение полярности (перепутанная фаза и нейтраль) может привести к повреждению контроллера или к его некорректной работе.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления).
• Совместимость с фотодатчиком (фоторезистором): Для контроля пламени в жидкотопливных горелках используйте оригинальный фотодатчик 3002280 (или эквивалентный QRB1 / QRB3). Убедитесь, что фотодатчик чист (без налёта сажи), правильно установлен и направлен на факел (корень пламени). Не допускайте попадания постороннего света (например, от ламп или солнечных лучей) на фотодатчик во избежание ложных сигналов пламени.
• Замена устаревших моделей (R.B.L.503SE, RMO88.53A2): Замену блоков R.B.L.503SE, RMO88.53A2 на Riello RMO503 SE производить по согласованию с производителем горелки. Обязательно сверьтесь с официальной схемой подключения для вашей модели горелки, так как распиновка клемм может отличаться от оригинальной (особенно при замене старой механической R.B.L.503SE на современную электронную версию).
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие топлива, загрязнение фотодатчика, неисправность клапана, плохой контакт датчика). Коды ошибок (мигания) отображаются на светодиоде и расшифровываются в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Riello (3001150) или совместимый аналог.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса. Установка с высокой влажностью или риском конденсации должна выполняться в специально предусмотренном корпусе с дополнительной герметизацией (например, во взрывозащищённом исполнении).
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками RMO503 SE. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода.
• Предельно допустимые токи на клеммах: Не превышайте максимальные токи, указанные в техническом паспорте. Типовые значения (из описаний для контроллеров семейства RMO... / LMO...): выходы клапанов и трансформатора розжига — 2 А (макс. 2.5 А), выходы реле состояния — 2 А, клеммы управления (термостат и т. д.) — 2 А.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Riello / Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
