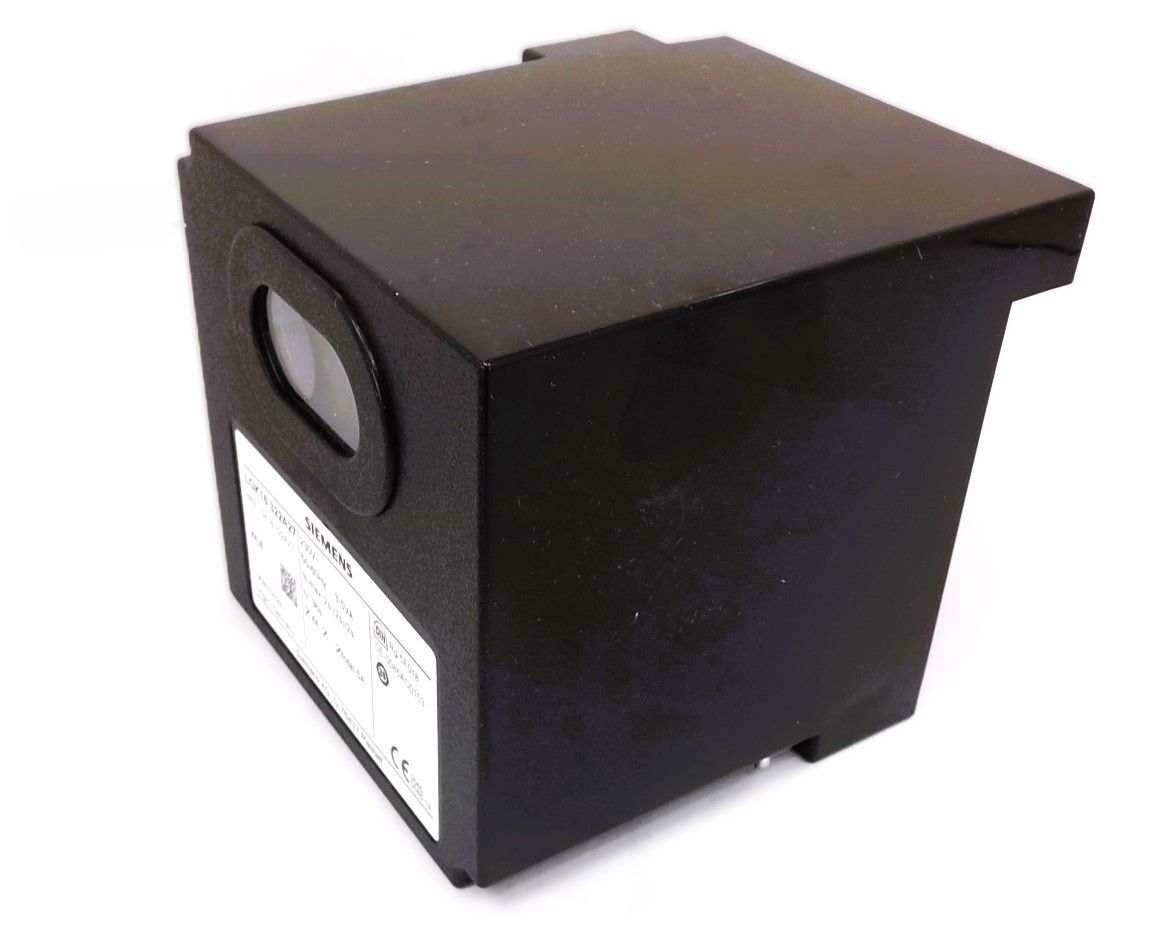

Автомат горения Siemens LGK16.322A27 (BPZ:LGK16.322A27) — надёжный топочный автомат для многоступенчатых и модулируемых горелок средней и большой мощности в непрерывном режиме

Менеджер горения Siemens LGK16.322A27, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LGK16.322A27, LGK16.322A27 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля многоступенчатых (прогрессивных) или модулируемых наддувных газовых, жидкотопливных и комбинированных горелок средней и большой мощности в непрерывном (постоянном) режиме работы. Модель LGK16.322A27 оснащена встроенным усилителем сигнала пламени с функцией самоконтроля, что позволяет использовать её в системах, где требуется высочайший уровень безопасности в соответствии со стандартом EN 298:2012. Устройство идеально подходит для стационарных воздухоподогревателей (WLE), промышленных котельных, технологических печей и других установок, работающих круглосуточно.

Технические характеристики Siemens LGK16.322A27

• Оригинальные артикулы: BPZ:LGK16.322A27, LGK16.322A27.
• Альтернативные артикулы: 262107, 13009204, 13019996, 65310258, 65311341, 1758334009, 65300230, 0005030003, 36106015.
• Напряжение питания: AC 230 В (допустимое отклонение 220-240 В), 50/60 Гц.
• Потребляемая мощность: 3.5 ВА.
• Встроенный предохранитель: плавкий (заменяемый).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 103×103×108.5 мм; вес 0.98-1.033 кг.
• Режим работы: непрерывный (постоянный).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Цоколь: не входит в комплект поставки, приобретается отдельно (типа AGM17 / AGM17.1).

Тайминги цикла (временные параметры)

• t1 — Время предварительной вентиляции (предпродувка): 35.5 секунд.
• TSA — Безопасное время розжига (предохранительное время): 2 секунды.
• t3 — Время перед поджигом (предзажигание): 4 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: многоступенчатая (прогрессивная) или модулируемая горелка.
• Режим работы: непрерывный (постоянный).

Совместимость с датчиками пламени

• Ультрафиолетовый датчик QRA53, QRA55: основной метод контроля пламени для газовых и комбинированных горелок. Использование УФ-датчика с функцией самоконтроля полностью отвечает требованиям стандарта EN 298:2012.
• Ионизационный электрод (ION): альтернативный метод контроля пламени (рекомендуется использовать с УФ-датчиком).

Собственные артикулы и коды Siemens

• BPZ:LGK16.322A27 — основной код для заказа.
• LGK16.322A27 — краткое наименование модели.
• 65300230 — артикул для котлов Elco (OEM-версия).
• 0005030003 — альтернативный артикул у некоторых дистрибьюторов.
• 36106015 — артикул в некоторых дистрибьюторских сетях.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LGK16.322A27 (альтернатива).
• Elco (Элько): 65300230, 65310258, 65311341.
• Baltur, Buderus, CIB Unigas, Cuenod, Ecoflam, F.B.R, Ferroli, Lamborghini, OILON, RIELLO, Satronic, Viessmann, Weishaupt: OEM-блоки, совместимые с LGK16.322A27.
• Другие распространённые артикулы: 262107, 13009204, 13019996, 1758334009, 36106015.

Заменяемые модели, модернизация

Контроллер LGK16.322A27 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LGK16.322A17 (предыдущая версия).
• LFL1.322 (модульная конструкция LGK16 является полным аналогом серии LFL).
• Другие устаревшие контроллеры Siemens серий LOK16, LFL1 (при модернизации систем под непрерывный режим).

Ключевые особенности оригинального автомата Siemens LGK16.322A27

• Непрерывный (постоянный) режим работы: В отличие от прерывистых контроллеров, LGK16.322A27 предназначен для круглосуточной работы без обязательного перезапуска каждые 24 часа, что критически важно для стационарных воздухоподогревателей и других непрерывных технологических процессов.
• Встроенный усилитель сигнала пламени с функцией самоконтроля (самодиагностикой): Схема контроля пламени выполняет непрерывное самотестирование работоспособности датчика пламени, кабелей и усилителя. При обнаружении любой неисправности (обрыв, короткое замыкание, имитация сигнала пламени) автоматика мгновенно переходит в безопасное состояние блокировки, что соответствует требованиям EN 298:2012.
• Контроль давления воздуха с управлением воздушной заслонкой: Встроенный мониторинг статического и динамического давления воздуха для проверки герметичности воздушных трактов. Поддерживается управление сервоприводом воздушной заслонки (с параметрируемым временем открытия t11/t12).
• Светодиодная индикация и кнопка сброса: На лицевой панели расположена кнопка сброса со встроенным световым индикатором, отображающим состояние и коды ошибок (блокировка, сбой датчика и т.д.). Сброс блокировки производится нажатием кнопки на 1-3 секунды.
• Универсальность применения: Подходит для газовых, жидкотопливных и комбинированных горелок. Поддерживает многоступенчатый (прогрессивный) и модулируемый режимы работы, что позволяет настраивать оптимальное соотношение топливо-воздух в широком диапазоне мощностей.
• Штекерное подключение и прочный корпус IP40: Компактный корпус из ударопрочного и термостойкого пластика защищает электронные компоненты от пыли и влаги. Штекерное подключение к цоколю AGM17/AGM17.1 (приобретается отдельно) упрощает монтаж и обслуживание.
• Защита от пониженного напряжения: Встроенная функция контроля сетевого напряжения с автоматическим отключением при падении ниже допустимого уровня, предотвращающая некорректную работу горелки.
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени, неисправности датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду.
• Расширенный температурный диапазон: Стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации.
• Высокий ресурс и надёжность: 250 000 циклов запуска, подтверждённые многолетней эксплуатацией в промышленных котельных и на объектах энергетики.
• Сертификация и надёжность: Соответствует стандартам EN 298:2012 и EN 230:2005, одобрен для использования на стационарных воздухоподогревателях (WLE) по DIN 4794. Сертифицирован TÜV и имеет маркировку CE.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с многоступенчатыми и модулируемыми наддувными горелками.
• Стационарные воздухоподогреватели (WLE) по DIN 4794 и другие установки, требующие непрерывной (круглосуточной) работы.
• Водогрейные и паровые котлы средней и большой мощности (газовые, жидкотопливные, комбинированные).
• Технологические печи, воздухонагреватели и сушильные установки.
• Горелки брендов: Elco (OEM 65300230), Baltur, Buderus, CIB Unigas, Cuenod, Ecoflam, F.B.R, Ferroli, Lamborghini, OILON, RIELLO, Satronic, Viessmann, Weishaupt и др.
• Модернизация устаревших систем управления LFL1.322 и LOK16 (с заменой на современный LGK16).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь AGM17 или AGM17.1 (приобретаются отдельно). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже.
• Прокладка кабелей: Кабели от датчика пламени (ионизационного электрода или УФ-датчика) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м.
• Электропитание (L и N): Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме. Обязательно подключите заземляющий провод (PE).
• Режим эксплуатации (непрерывный): LGK16.322A27 рассчитан на непрерывный (постоянный) режим работы, что позволяет эксплуатировать его 24/7 без обязательной остановки.
• Совместимость с датчиками пламени: Для газовых горелок используйте УФ-датчик QRA53 или QRA55. Для жидкотопливных горелок может использоваться ионизационный электрод или датчик QRB.
• Обслуживание и диагностика: При срабатывании блокировки найдите и устраните причину (отсутствие газа/топлива, неисправность датчика, проблемы с питанием). Коды ошибок считываются по миганию светодиода (flash codes). Для сброса блокировки нажмите кнопку RESET на 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LGK16.322A27) или совместимый аналог.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды.
• Проверка перед вводом в эксплуатацию: Убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени) совместимы с характеристиками LGK16.322A27 (t1=35.5 с, TSA=2 с). Проверьте правильность фазировки (L/N), состояние заземления (PE).

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
