Автомат горения Siemens LME 21.330C2 — надёжный контроль газовых горелок

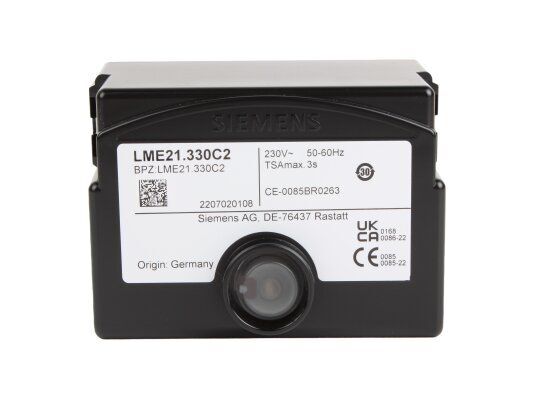

Менеджер горения Siemens LME 21.330C2 (альтернатива ИП Волынская Н.Г.) (арт. BPZ:LME 21.330C2, LME21.330C2) — современный микропроцессорный автомат горения для управления и контроля 1- или 2-ступенчатых газовых горелок малой и средней мощности, работающих в прерывистом режиме. Устройство широко применяется для модернизации устаревших систем и оснащения новых котельных, теплогенераторов и систем автономного отопления.

Технические характеристики Siemens LME 21.330C2

• Основные артикулы: BPZ:LME21.330C2, LME21.330C2.
• Питание: AC 230 В (+10% / -15%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (обеспечивается при монтаже).
• Рабочая температура: от -20 до +60 °C.
• Габариты: 91×53×62 мм, вес ~0.14 кг (140 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10 лет службы).

Тайминги цикла (временные параметры)

• t1 — Предпродувка (t1' min): 30 секунд.
• TSA — Безопасное время розжига (max): 3 секунды.
• tw — Время ожидания (прибл.): 2.5 секунды.
• t3 — Время до зажигания (прибл.): 2 секунды.
• t3n — Время после зажигания (прибл.): 2 секунды.
• t4 — Интервал между зажиганием (Off) и открытием второго клапана: 8 секунд.
• t10 — Заданное время для сигнала давления воздуха (min): 5 секунд (макс. 65 секунд).

Совместимость с датчиками пламени

• Ионизационный электрод — основной метод контроля.
• УФ-датчик QRA — с дополнительным устройством AGQ3.xA27 (требуется для газовых наддувных горелок).
• Датчик голубого пламени QRC — для специализированных систем.

При использовании УФ-датчика вместо AGQ2 требуется замена на адаптер AGQ3.xA27.

Собственные артикулы и коды Siemens

• BPZ:LME21.330C2 — основной заводской код.
• LME21.330C2 — краткое наименование.
• LME21.330 C2 — с пробелом.
• LME21-330C2 — вариант написания через дефис.
• S55175-F103 — номер в дистрибьюторских сетях Siemens.
• Товарный код ТН ВЭД: 84169000.

Артикулы и коды других производителей

Для удобства поиска и подбора совместимых устройств приводим коды, под которыми этот контроллер встречается у других поставщиков:

• ИП Волынская Н.Г. — менеджер горения LME21.330C2 (российская альтернатива).
• Ecoflam — 65324220.
• Lamborghini (Ламборгини) — 04042350, Z304042350, 3980U400.
• Oilon — 36106030.
• Elco — LME21.330C2, 65324220.
• Другие встречающиеся артикулы: A176/01, 04042350-LB, 65109686, 02056293.
• Специализированные коды для горелок: CIB UNIGAS 2020467 (для горелок NG/LG140, NG/LG200).

Заменяемые модели

Контроллер LME21.330C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LGB21.330A27
• LMG21.330B27
• LME21.330A2
• LGB21.330A2

Ключевые особенности

• Микропроцессорное управление — сертификация по стандартам EN 298 и EN 676, точная цифровая обработка сигнала.
• Защита от пониженного напряжения — при падении напряжения ниже 165–175 В автоматика отключается, повторный запуск при восстановлении до 185 В.
• Контроль давления воздуха — функциональная проверка реле давления воздуха в процессе запуска и работы горелки.
• Многоцветная LED-индикация — отображение состояния и кодов ошибок (зелёный, жёлтый, красный).
• Гнездо для диагностического адаптера — возможность подключения адаптера OCI400 и программного обеспечения ACS410, а также удалённой кнопки RESET (AGK20.19/43/55).
• Быстрое аварийное отключение — при срыве пламени система отключает клапаны и двигатель менее чем за 1 секунду.
• Конструкция «встраиваемая корзина» — корпус из ударопрочного, термо- и огнестойкого пластика, фиксируется на цоколь AGK11 (приобретается отдельно).
• Прерывистый режим работы — контролируемый перезапуск каждые 24 часа для повышения безопасности.
• Электронный усилитель сигнала — для стабильной работы с ионизационным электродом.
• Ограничение повторных попыток пуска — не более 3 раз для предотвращения аварийных ситуаций.

Области применения

• Котельные промышленные, коммунальные и частные.
• Теплогенераторы и сушильные установки.
• Одно- и двухступенчатые газовые горелки малой и средней мощности (без управления исполнительным механизмом).
• Модернизация устаревших систем LGB21 и LMG21.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь AGK11 (приобретается отдельно).
• Прокладка кабелей: Высоковольтные кабели зажигания прокладывать отдельно от сигнальных и силовых линий.
• Совместимость: При использовании УФ-датчика QRA требуется адаптер AGQ3.xA27 вместо AGQ2.xA27.
• Замена: Замену устаревших моделей LGB/LMG на LME производить по согласованию с производителем горелки.
• Обслуживание: Ремонт блока не предусмотрен. При срабатывании внешнего предохранителя или выходе из строя требуется замена на новый оригинальный блок Siemens.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления.
