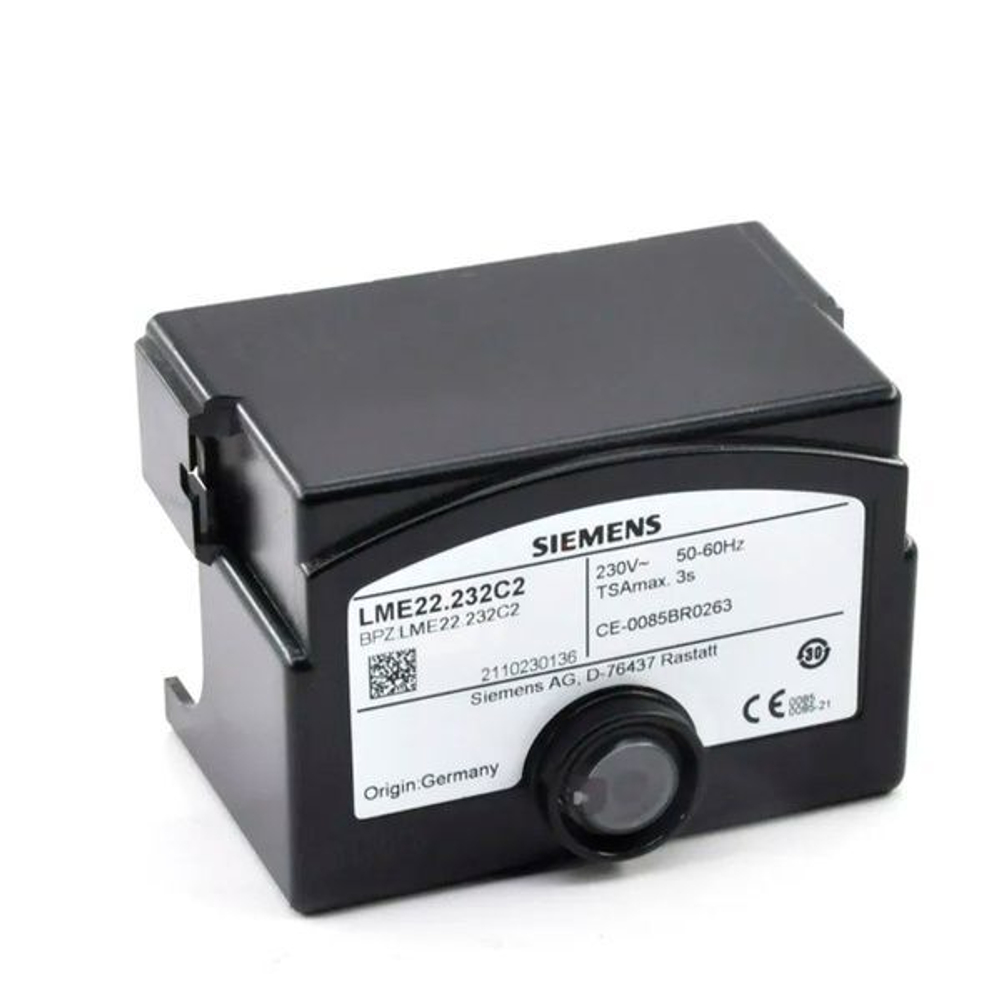

Автомат горения Siemens LME 22.232C2 — двухступенчатый контроль газовых горелок малой и средней мощности

Менеджер горения Siemens LME22.232C2 (альтернатива ИП Волынская Н.Г.) (арт. BPZ:LME22.232C2, LME22.232C2) — современный микропроцессорный автомат горения для управления 2-ступенчатыми газовыми горелками малой и средней мощности, с вентилятором или без него, работающих в прерывистом режиме. Модель LME22.232C2 предназначена для горелок с управлением исполнительным механизмом и широко применяется в промышленных котельных, теплогенераторах и системах автономного отопления.

Технические характеристики Siemens LME22.232C2

• Артикулы: BPZ:LME22.232C2, LME22.232C2.
• Питание: AC 230 В (+10%/-15%), 50/60 Гц.
• Потребляемая мощность: 12 ВА (около 12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (обеспечивается при монтаже).
• Рабочая температура: от -20 до +60 °C.
• Габариты: 91×59×62 мм; вес ~0.137 кг (137 г).
• Ресурс: 250 000 циклов запуска (около 10 лет службы).

Тайминги цикла (временные параметры)

• t1 — Предпродувка: 20 секунд.
• TSA — Безопасное время розжига: 3 секунды.
• tw — Время ожидания: 2.5 секунды.
• t3 — Время перед поджигом: 3 секунды.
• t3n — Время после зажигания: 2 секунды.
• t4 — Интервал между зажиганием и открытием второго клапана: 8 секунд.
• t10 — Заданное время для сигнала давления воздуха: мин. 3 с, макс. 65 с.
• t11 — Время открытия исполнительного механизма: 16.5 секунд.
• t12 — Время закрытия исполнительного механизма: 16.5 секунд.

Совместимость с датчиками пламени

• Ионизационный электрод (основной метод контроля).
• УФ-датчик QRA с адаптером AGQ3.xA27.
• Датчик голубого пламени QRC.

Собственные артикулы и коды Siemens

• BPZ:LME22.232C2 — основной код для заказа.
• LME22.232C2 — краткое наименование.
• LME22.232 C2 — с пробелом.
• LME22-232C2 — вариант написания через дефис.
• 65325232 — артикул в некоторых каталогах (например, OEP).
• 840000005400 — альтернативный артикул (например, ankas.kz).
• 02302632 — артикул в некоторых дистрибьюторских сетях.

Артикулы и коды других производителей

Для удобства поиска и подбора совместимых устройств приводим коды, под которыми этот контроллер может встречаться у других поставщиков:

• ИП Волынская Н.Г. — менеджер горения LME22.232C2.
• Ecoflam, Eburn, GEOX, LenxTi — также выпускают совместимые блоки под артикулом LME22.232C2.

Заменяемые модели

Контроллер LME22.232C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LGB22.230A27
• LGB22.230B27
• LMG22.230B27
• LME22.232A2

Ключевые особенности

• Микропроцессорное управление, сертификация по EN 298.
• Защита от пониженного напряжения (автоматический перезапуск при восстановлении до 185 В, блокировка при падении ниже 165–175 В).
• Контроль давления воздуха с функциональной проверкой реле в процессе запуска и работы.
• Многоцветная светодиодная индикация состояния и кодов ошибок.
• Гнездо для подключения диагностического адаптера ACS410 и удалённой кнопки RESET.
• Аварийное отключение топливных клапанов и двигателя менее чем за 1 секунду.
• Конструкция «встраиваемая корзина» на защёлках (цоколь AGK11 приобретается отдельно).
• Прерывистый режим с автоматическим перезапуском каждые 24 часа.
• Электронный усилитель сигнала ионизационного электрода.
• Ограничение количества повторных попыток пуска.
• Цифровая обработка сигнала для точной последовательности управления.

Области применения

• Котельные промышленные, коммунальные и частные.
• Теплогенераторы и сушильные установки.
• Двухступенчатые газовые горелки малой и средней мощности с управлением исполнительным механизмом.
• Замена устаревших контроллеров LGB22 и LMG22.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь AGK11 (приобретается отдельно).
• Прокладка кабелей: Высоковольтные кабели зажигания прокладывать отдельно от сигнальных и силовых линий.
• Совместимость: При использовании УФ-датчика QRA требуется адаптер AGQ3.xA27 вместо AGQ2.xA27.
• Замена: Замену устаревших моделей LGB/LMG на LME производить по согласованию с производителем горелки.
• Обслуживание: При срабатывании внешнего предохранителя заменить сам автомат, ремонт не предусмотрен.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления.
