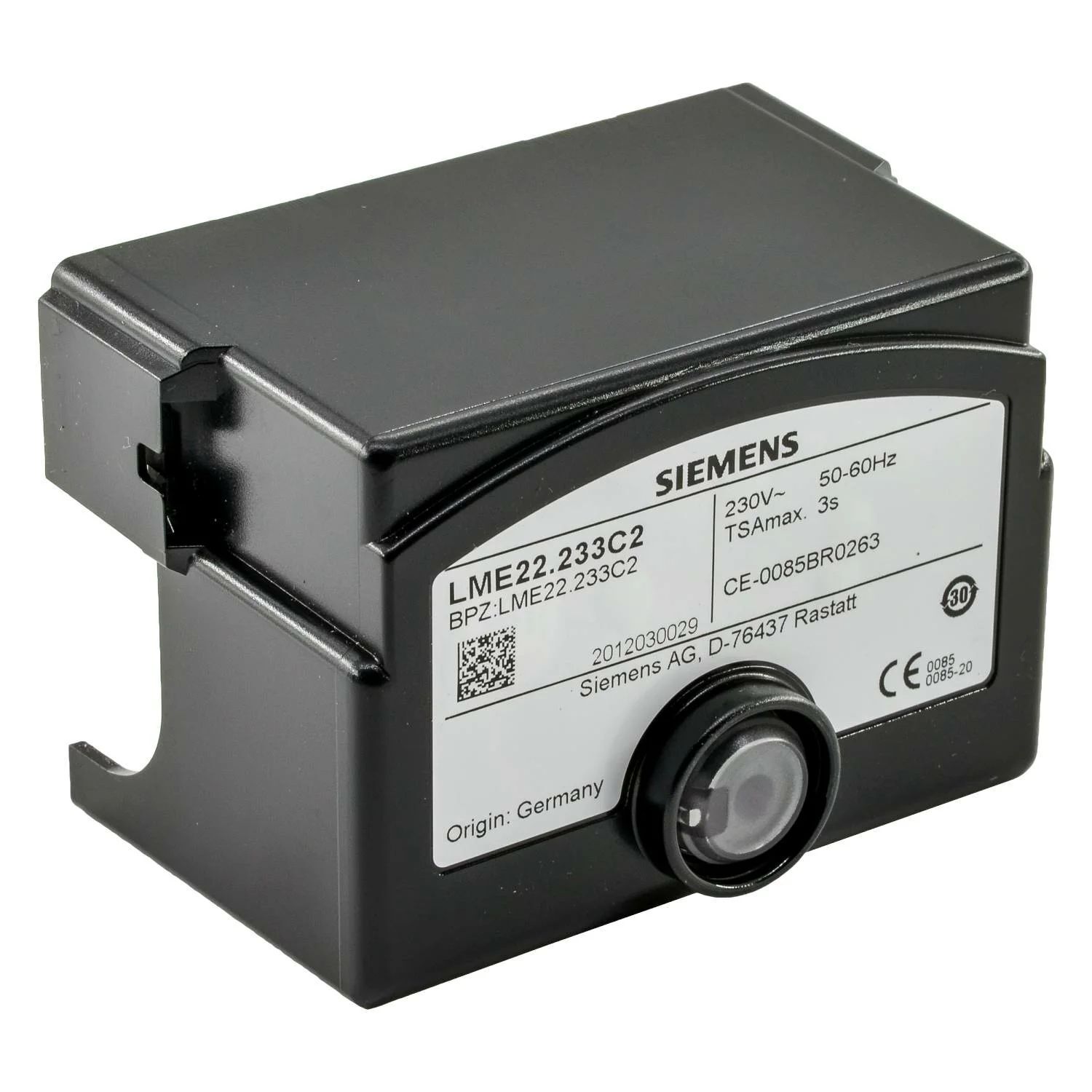

Автомат горения Siemens LME22.233C2 (BPZ:LME22.233C2) — двухступенчатый топочный контроллер для газовых и комбинированных горелок малой и средней мощности с управлением исполнительным механизмом

Менеджер горения Siemens LME22.233C2, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LME22.233C2, 0005030202-BT — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля 2-ступенчатых наддувных газовых и комбинированных газ/жидкое топливо горелок малой и средней мощности до 350 кВт, работающих в прерывистом режиме. Модель Siemens LME22.233C2 оснащена управлением исполнительным механизмом, приводом воздушной заслонки, и является прямой заменой устаревших контроллеров LMG22.233B27, LME22.233A2, а также может использоваться вместо LGB22.230A27 и LGB22.230B27. Устройство выпускается в OEM-версиях для горелок Baltur (0005030202-BT), Riello (LME22.233C2RL) и Elco (65325233). Широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях, сушильных установках, стационарных воздухоподогревателях (WLE) по DIN 4794 и другом тепловом оборудовании, где требуется точное управление соотношением топливо-воздух и высокая степень безопасности.

Технические характеристики Siemens LME22.233C2

• Оригинальные артикулы: BPZ:LME22.233C2, LME22.233C2.
• Альтернативные артикулы OEM/совместимые: 0005030202-BT, 3002478, 04042160, 65325233, 840000005500, 36105048, 20 004 82, 14002.
• Напряжение питания: AC 230 В, 220-240 В, допустимое отклонение -15 % / +10 %, 50/60 Гц ±6 %. Существует версия на 120 В, арт. LME22.233C1.
• Потребляемая мощность: 12 ВА, примерно 12 Вт.
• Внешний предохранитель Si: макс. 10 А, инерционный, медленный.
• Степень защиты: IP40, корпус из ударопрочного, термостойкого и огнестойкого пластика.
• Класс безопасности: II, с двойной изоляцией.
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты В×Ш×Г: 91×53×62 мм; вес 0.118-0.197 кг, 118-197 г.
• Расчётный ресурс: 250 000 циклов запуска, около 10-15 лет службы.
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Группа продукта PLM: QBA7, PM300: Активный продукт.
• Ценовая группа: / A09.
• Наличие цоколя: нет, цоколь приобретается отдельно, совместим с цоколем AGK11 от LGB/LMG.

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки, min): 20 секунд.
• TSA — Безопасное время розжига, предохранительное время, max: 3 секунды.
• t3 — Время перед поджигом, предзажигание, tvz: 3 секунды.
• tw — Время ожидания: 2.5 секунды.
• t3n — Время после зажигания, постзажигание, прибл.: 2 секунды.
• t4 — Интервал от зажигания до разрешения BV2, вторая ступень: 8 секунд.
• t10 — Интервал до начала проверки давления воздуха, min: 3 секунды.
• t11 — Время открытия исполнительного механизма, сервопривода, SA, min: 30 секунд.
• t12 — Время закрытия исполнительного механизма, сервопривода, SA, min: 30 секунд.
• t22 — Второе время безопасности: 2 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая, двухступенчатая горелка, поддержка прогрессивного и модулируемого режимов.
• Режим работы: прерывистый, обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч.
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.
• Максимальная мощность горелки: до 350 кВт, для горелок Baltur TBG 35–210 PN.

Совместимость с датчиками пламени и периферийным оборудованием

• Ионизационный электрод ION: основной метод контроля пламени, напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА.
• Ультрафиолетовый датчик УФ, UV: модели QRA2, QRA4, QRA10, с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок.
• Датчик голубого пламени QRC: для специализированных систем с предварительным смешиванием топлива.
• Сервопривод, актуатор, SA: поддержка управления воздушной заслонкой через внешний сервопривод, t11 = 30 с, t12 = 30 с.
• Контроль давления воздуха: входы для реле давления воздуха, функциональная проверка во время запуска и работы горелки.
• Контроль герметичности газовых клапанов VPS: встроенная функция проверки герметичности газовых клапанов перед каждым запуском горелки, полностью соответствующая требованиям стандарту EN 298:2012.
• Примечание: Для корректной работы с ионизацией требуется правильное заземление (PE). При замене LGB/LMG на LME с УФ-датчиком необходимо заменить вспомогательное устройство AGQ1/AGQ2 на AGQ3.xA27.

Собственные артикулы и коды Siemens / OEM-производителей

• BPZ:LME22.233C2 — основной код для заказа в системе Siemens.
• LME22.233C2, LME 22.233C2 — краткие наименования модели.
• 0005030202-BT — OEM-артикул для горелок Baltur, версия с прошивкой BALTUR.
• 3002478, 04042160, 65325233, 840000005500 — артикулы в дистрибьюторских сетях OEP, Elco, другие.
• 36105048 — OEM-артикул для горелок Oilon.
• 14002 — код в системах заказа ANKAS.
• 20 004 82 — артикул в дистрибьюторских сетях Weinmann.
• LME22.233C2BT — OEM-версия для горелок Baltur, аналог 0005030202-BT.
• LME22.233C2RL — OEM-версия для горелок Riello, полный аналог.
• LME22.233C1 — версия для напряжения 120 В.
• LenxTi LME22.233C2 — совместимый блок, полный аналог для замены Siemens.
• ИП Волынская Н.Г. — российский аналог, произведённый в России.

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LME22.233C2, российская альтернатива, полный аналог.
• LenxTi Китай: LME22.233C2, полная замена Siemens LME22.233C2.
• Weishaupt Вайсхаупт, Riello Риелло, Ecoflam Экофлам, Oilon Ойлон, Giersch Гирш, CIB Unigas ЧИБ Унигас, Lamborghini, Buderus, Viessmann, Honeywell, Satronic, Ferroli, F.B.R, Cuenod: OEM-блоки на замену LME22.233C2, при проверке совместимости.
• Elco Элько: 65325233, OEM-версия для горелок Elco.
• Другие распространённые артикулы: 20 004 82 Weinmann, 14002 ANKAS, 36105048 Oilon.
• Примечание: Модель LME22.233C2 является полным аналогом Siemens LME22.233C2 и может использоваться в горелках Weishaupt, Riello, Ecoflam, Elco, Oilon, Giersch, Baltur, CIB Unigas, а также имеет специальные OEM-версии для горелок Baltur (0005030202-BT, LME22.233C2BT), Riello (LME22.233C2RL) и Elco (65325233).

Заменяемые модели (модернизация)

Контроллер Siemens LME22.233C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LMG22.233B27, LMG22.233A27 — прямая замена, идентичный корпус, аналогичная корзина/клеммник, улучшенная прошивка.
• LME22.233A2 — предыдущая версия, заменена на LME22.233C2, с улучшенной прошивкой и расширенной диагностикой.
• LGB22.230A27, LGB22.230B27 — возможна замена, но требуется проверка таймингов, t1=20 с, TSA=3 с.
• LME22.231C2, LME22.232C2 — при необходимости расширения функционала управления.
• Оригинальные блоки управления для горелок Baltur (0005030202-BT), Riello (LME22.233C2RL), Elco (65325233), Weishaupt, Ecoflam, Oilon.

Габариты корпуса LME22.233C2 идентичны автоматам серий LGB и LMG, что обеспечивает взаимозаменяемость и упрощает модернизацию без переделки электропроводки. При замене блоков LGB/LMG на LME с использованием УФ-датчика QRA необходимо заменить вспомогательное устройство AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27.

Ключевые особенности оригинального автомата Siemens LME22.233C2

• Микропроцессорное управление, цифровая электронная конструкция: Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Управление сервоприводом воздушной заслонки, SA, actuator, t11 = 30 с, t12 = 30 с: Поддержка подключения сервопривода для точного управления воздушной заслонкой. Настраиваемое время открытия и закрытия заслонки позволяет оптимально настроить соотношение топливо-воздух, снизить выбросы и повысить энергоэффективность.
• Прерывистый режим с управляемым перезапуском каждые 24 часа, controlled intermittent operation: После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Контроль давления воздуха, air pressure supervision, с функциональной проверкой: встроенная проверка реле давления воздуха во время запуска и работы горелки предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Защита от пониженного напряжения, undervoltage lockout: встроенная электронная схема гарантирует, что при падении сетевого напряжения ниже допустимого уровня, около 165 В, запуск горелки предотвращается, либо при работе происходит блокировка без подачи топлива. При блокировке выходы топливных клапанов, двигателя и розжига деактивируются менее чем за 1 секунду. Это состояние сохраняется даже при отключении питания.
• Многоцветная светодиодная индикация, LED multicolor indication, и диагностика: на лицевой панели расположена кнопка ручного сброса со встроенным трёхцветным светодиодом, зелёный, жёлтый, красный, для отображения состояния и кодов ошибок. Информация о неисправности считывается по "flash code", миганиям, что упрощает диагностику и сокращает время поиска неисправности.
• Диагностика и интерфейс: гнездо на кнопке сброса для подключения адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET. Компьютерная программа ACS410 посредством оптического интерфейса OCI400 упрощает ввод в эксплуатацию, позволяет удобно считывать настройки и определять рабочие состояния, производить запись тенденций развития и осуществлять целенаправленную диагностику LME.
• Возможность дистанционной электрической деблокировки, electrical remote reset facility: подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Быстрое аварийное отключение, fail-safe lockout: при исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования, EN 298, EN 676.
• Ограничение количества повторных попыток перезапуска, repetition limit: не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Контроль наличия постороннего света, extraneous light check, перед розжигом: проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях, защита от остаточных продуктов горения.
• Управляемый прерывистый режим работы, controlled intermittent operation: после 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Ударопрочный и термостойкий корпус IP40: корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Конструкция «встраиваемая корзина», plug-in design, и совместимость с цоколем AGK11: съёмная клеммная колодка, цоколь AGK11, приобретается отдельно, упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Совместимость со стационарными воздухоподогревателями WLE: одобрен для использования на стационарных воздухоподогревателях, Wärmeliefergerät, согласно стандарту DIN 4794.
• Сертификация и надёжность: соответствует стандартам EN 298, газовые горелки, EN 676, газовые наддувные горелки, и EN 230, жидкотопливные горелки. Сертифицирован TÜV, имеет маркировку CE и соответствует директивам по электромагнитной совместимости EMC. Разработан и произведён компанией Siemens AG, Германия.
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с 2-ступенчатыми наддувными газовыми и комбинированными горелками малой и средней мощности, до 350 кВт.
• Водогрейные и паровые котлы малой и средней мощности, газовые и комбинированные.
• Теплогенераторы, воздухонагреватели, включая стационарные воздухоподогреватели по DIN 4794, и сушильные установки на газе.
• Газовые горелки с принудительной подачей воздуха, с 2-ступенчатым управлением и управлением исполнительным механизмом.
• Горелки брендов: Baltur, серии TBG 35 PN, TBG 60 PN, TBG 85 PN, TBG 120 PN, TBG 150 PN, TBG 210 PN, Riello, LME22.233C2RL, Elco, 65325233, Weishaupt, Ecoflam, Oilon, 36105048, Giersch, CIB Unigas, Lamborghini, Buderus, Viessmann, Honeywell, Satronic, Ferroli, F.B.R, Cuenod.
• Модернизация устаревших систем управления LMG22.233B27, LMG22.233A27, LME22.233A2, LGB22.230A27.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь AGK11, приобретается отдельно, совместим с корзиной от заменяемого LGB/LMG. Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени, ионизационного электрода или УФ-датчика QRA, должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме, в инструкции по монтажу. Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации, intermittent: Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса, 250 000 циклов, и соблюдения норм безопасности необходимо, чтобы блок управления останавливался, отключался от сети, хотя бы раз в сутки, например, штатным термостатом системы отопления. После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей, LMG22.233B27, LMG22.233A27, LME22.233A2: Замену блоков LMG22.233B27, LMG22.233A27, LME22.233A2 на Siemens LME22.233C2 производить по согласованию с производителем горелки. При использовании УФ-датчика QRA требуется замена вспомогательного устройства AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27. В остальных случаях замена является прямой, pin-to-pin.
• Совместимость с датчиками пламени, ионизация, УФ, QRC: Для контроля пламени в газовых горелках используйте ионизационный электрод или УФ-датчик QRA2 / QRA4 / QRA10, с AGQ3.xA27. Для контроля пламени в жидкотопливных горелках используйте ионизационный электрод или фоторезистор QRB.
• Обслуживание и диагностика: При срабатывании блокировки, красный светодиод на лицевой панели горит или мигает, найдите и устраните причину, отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием. Коды ошибок отображаются сериями миганий светодиода, flash codes, на лицевой панели, расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens, арт. LME22.233C2, или совместимый аналог, LenxTi LME22.233C2, ИП Волынская Н.Г., 0005030202-BT.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига, клемма 21 — 2 А. Выход двигателя горелки, клемма 1 — 2 А. Выходы клапанов, клеммы 11, 12 — 2 А каждый, суммарно не более 3 А. Выход аварийного сигнала, клемма 6 — 1 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки, мощность, тип розжига и контроля пламени, топливо, конфигурация приводов, совместимы с характеристиками LME22.233C2. Проверьте правильность фазировки, L/N, состояние заземления, PE, при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.
• Специальное указание при замене LGB/LMG на LME с УФ-контролем: При замене LGB... на LME... в сочетании с УФ-мониторингом вспомогательное устройство AGQ1...A27 должно быть заменено на AGQ3...A27. Замена LGB... на LME... разрешена только после одобрения соответствующим производителем горелки.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Некоторые версии изделия могут быть сняты с производства; уточняйте актуальную информацию у поставщиков.
