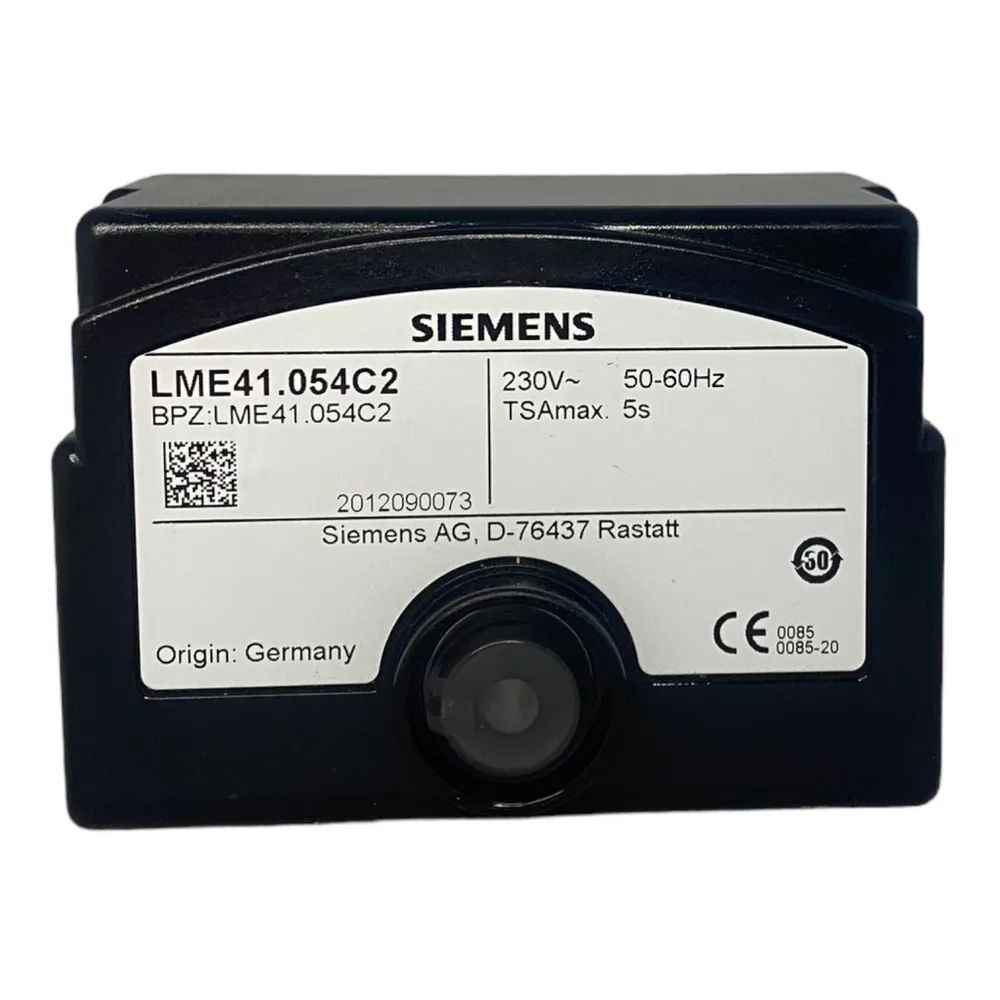

Автомат горения Siemens LME41.054C2 (BPZ:LME41.054C2) — надёжный топочный контроллер для 1‑ и 2‑ступенчатых газовых горелок малой и средней мощности

Менеджер горения Siemens LME41.054C2, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LME41.054C2, LME41.054C2 — это современный микропроцессорный топочный автомат для безопасного пуска, управления и контроля 1‑ или 2‑ступенчатых наддувных газовых горелок малой и средней мощности (до 350 кВт), работающих в прерывистом режиме. Модель Siemens LME41.054C2 является современной заменой устаревших контроллеров LGB21.330A27, LMG21.330B27, LGB22.330A27 и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях, сушильных установках, стационарных воздухоподогревателях (WLE) по DIN 4794 и другом тепловом оборудовании. Благодаря встроенному электронному усилителю сигнала пламени (ионизация или УФ через AGQ3.xA27), функции контроля давления воздуха, удалённому сбросу блокировки и встроенной защите от пониженного напряжения, данный блок управления является оптимальным решением для установки на новое котельное оборудование и модернизации существующих систем.

Технические характеристики Siemens LME41.054C2

• Оригинальные артикулы: BPZ:LME41.054C2, LME41.054C2.
• Напряжение питания: AC 230 В (220-240 В, допустимое отклонение -15% / +10%), 50/60 Гц (±6%).
• Потребляемая мощность: 12 ВА (≈ 12 Вт).
• Внешний предохранитель: макс. 10 А (инерционный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 120×80×40 мм; вес 0.107-0.160 кг (107-160 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно, совместим с корзиной от заменяемого LGB/LMG).

Тайминги цикла (временные параметры)

• t1, TV — Время предварительной вентиляции (продувки): > 1 секунды (настраивается).
• TS, TSA — Безопасное время розжига (предохранительное время): < 5 секунд (по паспорту) / 10 секунд (предохранительное время блокировки).
• t3 — Время перед поджигом (предзажигание): ≈ 1 секунда.
• t3n — Время после зажигания (постзажигание): ≈ 4 секунды.
• tw — Время ожидания: < 2.5 секунды.
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 1-ступенчатая или 2-ступенчатая горелка (поддержка прогрессивного режима).
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа).
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.

Совместимость с датчиками пламени

• Ионизационный электрод (ION): основной метод контроля пламени (напряжение на детекторе 230 В AC, минимальный ток ионизации 0.5-2 мкА).
• Ультрафиолетовый датчик (УФ, UV): модели QRA2, QRA4, QRA10 (с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок).
• Датчик голубого пламени QRC: для специализированных систем с предварительным смешиванием топлива.
• Фоторезистивный датчик (фоторезистор): опционально для систем с жидким топливом.

Собственные артикулы и коды Siemens

• BPZ:LME41.054C2 — основной код для заказа в системе Siemens.
• LME41.054C2 — краткое наименование модели.
• 65125, 65127 — артикулы в дистрибьюторских сетях (ANKAS).
• 65320024 — артикул Elco LMO44.255C2 (совместимый блок, однако проверьте соответствие).
• 04040980-LB — артикул Lamborghini (OEM-версия).
• 0005030151 — артикул Baltur (совместимый OEM-блок).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LME41.054C2 (российская альтернатива).
• Elco (Элько): 65320024, 13021851, 13022700 (OEM-блоки).
• Lamborghini (Ламборгини): 04040980-LB (OEM-версия для горелок Lamborghini).
• Baltur (Балтур): 0005030151 (OEM-блок для горелок Baltur).
• Weishaupt, Riello, Ecoflam, Oilon, Giersch, CIB Unigas: OEM-блоки на замену LME41.054C2 (при проверке совместимости).

Заменяемые модели, модернизация

Контроллер Siemens LME41.054C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LGB21.330A27, LMG21.330B27, LGB22.330A27 — прямая замена (идентичный корпус, аналогичная корзина/клеммник).
• LGD12.05A27 — устаревшая модель, заменяемая на LME41.054C2.
• LGB21.330A2, LGB21.330B27 — при модернизации старых систем.
• Riello 525SE, 557SE, 566SE, 568SE — возможна замена, но требуется согласование с производителем горелки.

Габариты корпуса LME41.054C2 идентичны автоматам серий LGB и LMG, что обеспечивает взаимозаменяемость и упрощает модернизацию без переделки электропроводки. При замене блоков LGB/LMG на LME с использованием УФ-датчика QRA необходимо заменить вспомогательное устройство AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27.

Ключевые особенности оригинального автомата Siemens LME41.054C2

• Микропроцессорное управление с точной цифровой обработкой сигнала: Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Прерывистый режим с управляемым перезапуском каждые 24 часа (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 298.
• Контроль давления воздуха (air pressure supervision): Встроенная функциональная проверка реле давления воздуха во время запуска и работы горелки предотвращает запуск при недостаточном давлении воздуха или неисправности вентилятора.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная система защиты от низкого напряжения срабатывает при падении сетевого напряжения ниже 165 В. Устройство автоматически отключается, предотвращая некорректную работу, и блокирует повторные попытки запуска до восстановления нормального напряжения (около 185 В).
• Многоцветная светодиодная индикация (LED multicolor indication) и диагностика: На лицевой панели расположена кнопка ручного сброса со встроенным трёхцветным светодиодом (зелёный, жёлтый, красный) для отображения состояния и кодов ошибок. Информация о неисправности считывается по "flash code" (миганиям), что упрощает диагностику и сокращает время поиска неисправности.
• Диагностика и интерфейс: Гнездо на кнопке сброса для подключения адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET. Визуальная диагностика мигающими светодиодными сообщениями (flash codes).
• Быстрое аварийное отключение (fail-safe lockout): При исчезновении пламени или отсутствии контрольного сигнала от датчика подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности газового оборудования (EN 298, EN 676).
• Электронный усилитель сигнала пламени (flame signal amplifier): Встроенный усилитель для стабильной работы с ионизационным электродом, УФ-датчиками QRA (с AGQ3.xA27) и датчиками голубого пламени QRC. Обеспечивает высокую чувствительность и надёжное детектирование слабых сигналов пламени.
• Ограничение количества повторных попыток пуска (limitation of repetitions): Не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Возможность дистанционной электрической деблокировки (electrical remote reset facility): Подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, фиксируется на цоколе с характерным щелчком (цоколь приобретается отдельно, совместим с корзиной от LGB/LMG).
• Конструкция «встраиваемая корзина» (plug-in design): Съёмная клеммная колодка (цоколь) упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Сертификация и надёжность: Соответствует стандартам EN 298 (газовые горелки) и EN 676 (газовые наддувные горелки). Сертифицирован TÜV и имеет маркировку CE. Разработан и произведён компанией Siemens AG (Германия).
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Расширенный рабочий диапазон температур: Стабильная работа при температурах от -20 до +60 °C, что делает устройство пригодным для установок с суровыми условиями эксплуатации (включая неотапливаемые котельные).
• Гарантийный срок: от 1 до 5 лет (в зависимости от поставщика).

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с 1- или 2-ступенчатыми наддувными газовыми горелками малой и средней мощности (до 350 кВт).
• Водогрейные и паровые котлы малой и средней мощности (газовые и комбинированные).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на газе.
• Газовые горелки с принудительной подачей воздуха, с 1-ступенчатым или 2-ступенчатым управлением.
• Горелки брендов: Weishaupt, Riello, Ecoflam, Oilon, Elco, Giersch, Baltur, CIB Unigas, Lamborghini, Buderus, Viessmann, Honeywell, Satronic.
• Модернизация устаревших систем управления LGB21.330A27, LMG21.330B27, LGD12.05A27.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок фиксируется на цоколь (приобретается отдельно, совместим с корзиной от заменяемого LGB/LMG). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (ионизационного электрода или УФ-датчика QRA) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Максимальная рекомендуемая длина кабеля детектора — 3 м при ёмкости 100 пФ/м. Сопротивление изоляции между ионизационным электродом и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме (в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы ионизационного электрода требуется правильное заземление.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LGB21.330A27, LMG21.330B27): Замену блоков LGB21.330A27, LMG21.330B27, LGB22.330A27, LGD12.05A27 на Siemens LME41.054C2 производить по согласованию с производителем горелки. При использовании УФ-датчика QRA требуется замена вспомогательного устройства AGQ1/AGQ2 на AGQ3.1A27 или AGQ3.2A27. В остальных случаях замена является прямой (pin-to-pin).
• Совместимость с датчиками пламени (ионизация, УФ, QRC): Для контроля пламени в газовых горелках используйте ионизационный электрод или УФ-датчик QRA2 / QRA4 / QRA10 (с AGQ3.xA27). Для контроля пламени в жидкотопливных горелках используйте ионизационный электрод или фоторезистор QRB.
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие газа/топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes) на лицевой панели, расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LME41.054C2) или совместимый аналог (04040980-LB, 65320024).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: Выход трансформатора розжига (клемма 3) — 2 А. Выход двигателя горелки (клемма 4) — 2 А. Выходы клапанов (клеммы 5, 6) — 1 А. Выход аварийного сигнала (клемма 1) — 1 А. Вход/выход для удалённого сброса — 20 мА.
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо, конфигурация приводов) совместимы с характеристиками LME41.054C2. Проверьте правильность фазировки (L/N), состояние заземления (PE) при использовании ионизационного электрода, а также надёжность контактов на всех клеммах цоколя.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки.
