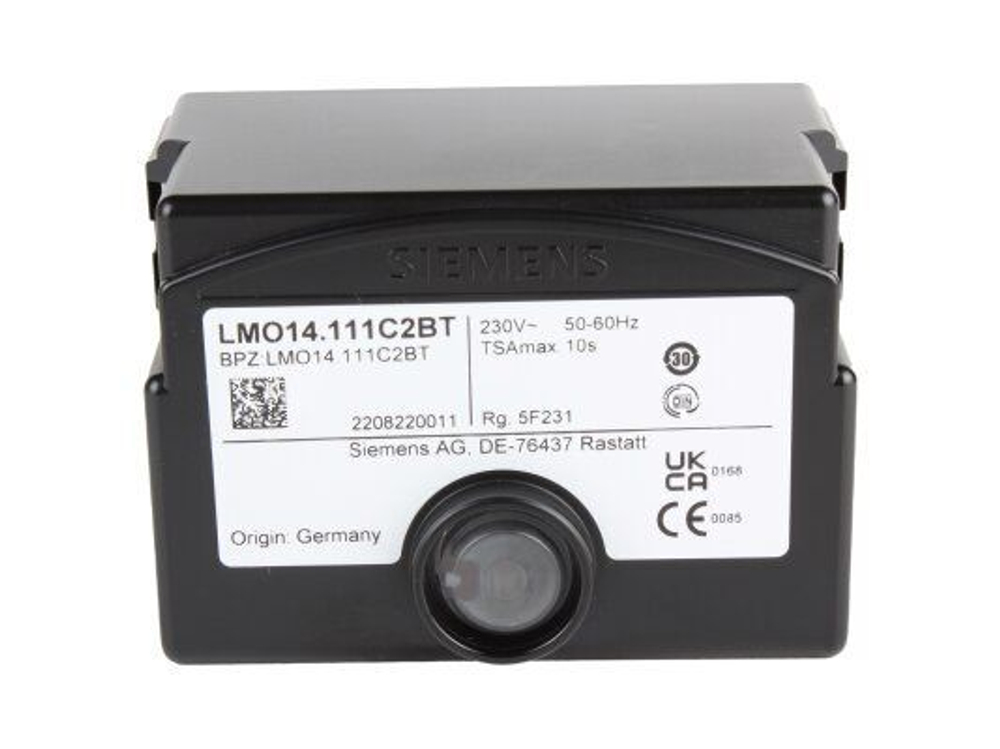

Автомат горения Siemens LMO14.111C2 (BPZ:LMO14.111C2) — надёжный топочный контроллер для 1‑ступенчатых жидкотопливных горелок до 30 кг/ч

Менеджер горения Siemens LMO14.111C2, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LMO14.111C2, 65320023 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля 1‑ступенчатых наддувных жидкотопливных горелок малой и средней мощности, работающих в прерывистом режиме. Модель Siemens LMO14.111C2 предназначена для горелок с расходом жидкого топлива (дизель, мазут) до 30 кг/ч и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях, сушильных установках, стационарных воздухоподогревателях (WLE) по DIN 4794 и другом тепловом оборудовании. Устройство протестировано и сертифицировано в соответствии с европейским стандартом EN 267, что подтверждает его высокую надёжность и пригодность для систем с периодической подачей топлива. Также контроллер оснащён шунтирующим контактом для маслоподогревателя, функцией дистанционного сброса блокировки, защитой от пониженного напряжения и многоцветной светодиодной индикацией для оперативной диагностики. Важно: данная модель снята с производства. При заказе уточняйте наличие или используйте современный аналог LMO14.111C2C.

Технические характеристики Siemens LMO14.111C2

• Оригинальные артикулы (Siemens / Landis & Gyr): BPZ:LMO14.111C2, LMO14.111C2.
• Основные альтернативные артикулы (OEM / дистрибьюторы): 65320023 (Elco), 04042060 (Lamborghini), 0005030141 (Baltur), 2020473 (CIB Unigas), 3980N030, 65125 (ANKAS), 502006, 110463, S58539893, LMO14.111B2, SRN993418, 110461, 7818086, 88.70010 - 2190, 138200044, 150131800, 138460258 (MHG), 150130651, 150300023, 150300026, 150300074, 150300188.
• Напряжение питания: AC 220-240 В (допустимое отклонение -15 % / +10 %), 50/60 Гц (±6 %). Доступна версия на 120 В, арт. LMO24.111C1.
• Потребляемая мощность: 12 ВА (≈ 12 Вт).
• Внешний предохранитель (Si): макс. 10 А (быстродействующий), 6 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 91×53×62 мм; вес 0.2 кг (200 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч (мощность до 350 кВт). Специальные версии — выше 30 кг/ч.
• Тип горелки: 1-ступенчатая (одноступенчатая), наддувная.
• Наличие цоколя: нет (цоколь приобретается отдельно).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000, 85364900.
• Группа продукта (PLM): QBA6, PM300: Активный продукт (однако модель снята с производства).
• Статус жизненного цикла (PLM): снят с производства, рекомендован аналог LMO14.111C2C.

Тайминги цикла (временные параметры)

• t1 / t1’ — Время предварительной вентиляции (продувки, min / max): 15 / 16 секунд.
• TSA — Безопасное время розжига (предохранительное время, max): 10 секунд.
• tw — Время ожидания (max): 2.5 секунды.
• t3 — Время перед поджигом (предзажигание, tvz, min): 15 секунд.
• t3n — Время после зажигания (постзажигание, max): 10 секунд.
• t4 — Интервал от стабилизации пламени до разрешения пуска BV2 (для 2-ступенчатого режима): 10 секунд.
• Контроль времени подогревателя масла (oil preheater time supervision): 10 минут (если размыкающий контакт не замыкается в течение 10 минут, происходит блокировка).
• Классификация: 1-ступенчатая (одноступенчатая) горелка.
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч).
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1 / QRB1B / QRB3 / QRB4: для контроля жёлтого пламени (основной метод для жидкотопливных горелок).
• Датчик голубого пламени QRC1: для контроля окислительного (синего) пламени (например, при использовании датчиков QRC...).
• Ультрафиолетовый датчик QRA: не поддерживается (требуется для газовых горелок).
• Примечание: LMO14.111C2 — исключительно жидкотопливный контроллер. Попытка его использования в газовых горелках запрещена. Допустимые длины кабелей: макс. 3 м при ёмкости 100 пФ/м. При установке датчиков убедитесь, что они затемнены (нет постороннего света).

Собственные артикулы и коды Siemens / OEM-производителей

• BPZ:LMO14.111C2 — основной код для заказа в системе Siemens.
• LMO14.111C2, LMO 14.111C2 — краткие наименования модели.
• 65320023 — OEM-артикул Elco (LMO14.111C2EM), аналог Siemens LMO14.111C2.
• 04042060, 04042060-LB — OEM-артикул Lamborghini (LMO14.111C2LJ), полный аналог.
• 0005030141, 0005030141-BT — OEM-артикул Baltur (LMO14.111C2BT), для горелок Baltur.
• 2020473 — артикул CIB Unigas (программируемый контроллер LMO14.111C2).
• 3980N030, 65125 — артикулы в дистрибьюторских сетях (ANKAS).
• 502006, 110463, S58539893, LMO14.111B2, SRN993418, 110461 — артикулы предыдущих версий (заменяются на LMO14.111C2).
• 7818086 (Referenz-Nr.), 88.70010 - 2190 — артикулы в каталогах Wolf (OEM для Viessmann).
• 138200044, 150131800, 138460258 (MHG), 150130651, 150300023, 150300026, 150300074, 150300188 — артикулы в дистрибьюторских сетях OEG (замена LOA24/26).
• LMO14.111C2C — современный аналог (актуальная версия на момент снятия с производства).
• ИП Волынская Н.Г. — российский аналог, произведённый в России (альтернатива Siemens LMO14.111C2).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LMO14.111C2 (российская альтернатива, полный аналог).
• Elco (Элько): 65320023, 65320023- Elco LMO14.111C2EM (OEM-версия для горелок Elco).
• Lamborghini (Ламборгини): 04042060, 04042060-LB, LMO14.111C2LJ (OEM-версия для горелок Lamborghini).
• Baltur (Балтур): 0005030141, 0005030141-BT, Baltur LMO14.111C2BT (OEM-блок для горелок Baltur).
• CIB Unigas (Италия): 2020473 (программируемый контроллер LMO14.111C2).
• Weishaupt, Riello, Ecoflam, Oilon, Giersch, Buderus, Viessmann, Honeywell, Satronic, Ferroli, F.B.R, Cuenod, Hansa-Heiztechnik: OEM-блоки на замену LMO14.111C2 (при проверке совместимости).
• Другие распространённые артикулы (заменяемые номера): 138200044, 138460258 (MHG), 150130651 (Siemens LOA26.171B27), 150300023 (Herrmann), 150300026 (Herrmann), 150300074 (Wolf), 150300188 (Hansa-Heiztechnik), 150131800, 138461570 (Brötje-Chappee-Ideal).
• Примечание: Модель LMO14.111C2 является полным аналогом Siemens LMO14.111C2 и может использоваться в горелках Weishaupt, Riello, Ecoflam, Elco, Oilon, Giersch, Baltur, CIB Unigas, Lamborghini, а также имеет специальные OEM-версии для горелок Elco (65320023), Lamborghini (04042060), Baltur (0005030141) и CIB Unigas (2020473).

Заменяемые модели (модернизация)

Контроллер Siemens LMO14.111C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LOA24.171B27 — прямая замена для 1-ступенчатой горелки (t1 изменится с 13 с на 15/16 с, TSA останется 10 с). Важно: при замене требуется переподключить трансформатор розжига: с клеммы 7 (LOA) на клемму 6 (LMO).
• LOA24.171B2EM, LOA24.171C27 — при модернизации старых систем (1-ступенчатые горелки).
• LOA26.171B27 — возможна замена, но требуется проверка схемы подключения.
• LMO14.111B2, LMO14.111B2BF — предыдущие версии, заменены на LMO14.111C2 (с улучшенной прошивкой и расширенной диагностикой).
• LOA24.173A27 — при замене 1-ступенчатой горелки с двухпозиционным топливным клапаном.
• BHO 64 (Bentone), LOA14, LOA21, LOA22, LOA24.171B27 (LOA24.171B17 для 110 В), LOA24.171B2EM, LOA24.171C27 — возможна замена, но требуется проверка таймингов и схемы подключения.
• Оригинальные блоки управления для жидкотопливных горелок Viessmann (Vitoflame 100/200), Wolf (SLV 10 B, SLV 100 B, BNR 100), Brötje (O-42US, SOB, O-42Z1/Z2), Hansa-Heiztechnik, MHG, Herrmann.
• Важно: Модель снята с производства. При заказе уточняйте наличие или используйте современный аналог LMO14.111C2C.

Габариты корпуса и расположение монтажных отверстий LMO14.111C2 стандартизированы для серии LMO, что обеспечивает взаимозаменяемость без переделки посадочных мест. Модель поставляется без цоколя; для монтажа используйте стандартный цоколь (приобретается отдельно). При замене блоков LOA на LMO может потребоваться переподключение трансформатора розжига (с клеммы 7 (LOA) на клемму 6 (LMO)).

Ключевые особенности оригинального автомата Siemens LMO14.111C2

• Микропроцессорное управление (цифровая электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• 1-ступенчатое управление (1‑stage control): оптимизировано для 1-ступенчатых (одноступенчатых) жидкотопливных горелок с расходом до 30 кг/ч.
• Универсальный встроенный усилитель сигнала пламени: работает с фоторезистивными датчиками QRB (жёлтое пламя) и датчиками голубого пламени QRC (окислительное пламя). Не требует внешних согласующих устройств.
• Шунтирующий контакт для маслоподогревателя (oil preheater, bypass): управление цепью предварительного подогрева топлива с мониторингом времени прогрева (10 минут) для обеспечения стабильного воспламенения при низких температурах. Если размыкающий контакт подогревателя масла не замыкается в течение 10 минут, происходит блокировка.
• Защита от пониженного напряжения (undervoltage lockout): встроенная электронная схема гарантирует, что при падении сетевого напряжения ниже 165 В (для UN = 230 В) или 75 В (для UN = 120 В) запуск горелки предотвращается, либо (при работе) происходит блокировка без подачи топлива. При блокировке выходы топливных клапанов, двигателя, маслоподогревателя и розжига деактивируются менее чем за 1 секунду. Это состояние сохраняется даже при отключении питания. Перезапуск инициируется, когда напряжение в сети превышает примерно 175 В (для UN = 230 В) или 95 В (для UN = 120 В).
• Визуальная диагностика и индикация с кнопкой ручного сброса и многоцветным светодиодом (LED): На лицевой панели расположена кнопка ручного сброса со встроенным многоцветным светодиодом (зелёный, жёлтый, красный) для отображения состояния и кодов ошибок. Информация о неисправности считывается по сериям миганий (flash codes), что ускоряет поиск и устранение неполадок.
• Диагностика и интерфейс: На кнопке сброса предусмотрено гнездо для подключения интерфейсного адаптера OCI400, программного обеспечения ACS400 / ACS410 и удалённой кнопки RESET (AGK20...). Это позволяет выполнять детальную диагностику и считывать коды ошибок в текстовом формате.
• Возможность дистанционной электрической деблокировки (remote reset facility): Подключение выносной кнопки сброса (AGK20...) для удобства эксплуатации при аварийных остановах.
• Быстрое аварийное отключение (fail‑safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 230, EN 267).
• Ограничение количества повторных попыток перезапуска (repetition limit): Не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Контроль наличия постороннего света (extraneous light check) перед розжигом: Проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 230.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Конструкция «встраиваемая корзина» (plug-in design): Съёмная клеммная колодка (цоколь) упрощает монтаж и замену блока без перепайки проводки, что позволяет быстро обслуживать горелку, сокращая время простоя оборудования.
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Сертификация и надёжность: Соответствует стандартам EN 230 (жидкотопливные горелки) и EN 267 (жидкотопливные горелки). Одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV, имеет маркировку CE и соответствует директивам по электромагнитной совместимости (EMC). Разработан и произведён компанией Siemens AG (Landis & Gyr), Германия.
• Высокий ресурс и надёжность: количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с 1-ступенчатыми наддувными жидкотопливными горелками (дизель, мазут, печное топливо).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч (мощность до 350 кВт).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на жидком топливе.
• Горелки брендов: Elco (65320023), Baltur (0005030141), Lamborghini (04042060), CIB Unigas (2020473), Weishaupt, Riello, Ecoflam, Oilon, Giersch, Bentone (B40 A), Buderus, Viessmann, Wolf, Brötje, Hansa-Heiztechnik, MHG, Herrmann.
• Модернизация устаревших систем управления LOA24.171B27, LOA24.171B2EM, LOA24.171C27, LOA26.171B27, LOA24.173A27, а также для замены контроллеров в горелках, требующих соблюдения стандарта EN 267.
• Испарительные паровые генераторы (модель LMO24.011C2).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный цоколь (приобретается отдельно). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (фоторезистора QRB или датчика голубого пламени QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы фоторезистора QRB требуется правильное заземление.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LOA24.171B27, LOA24.171B2EM): Замену блоков LOA24.171B27, LOA24.171B2EM, LOA24.171C27, LOA26.171B27 на Siemens LMO14.111C2 производить по согласованию с производителем горелки. При замене требуется переподключить трансформатор розжига: с клеммы 7 (LOA) на клемму 6 (LMO). Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LMO14.111C2 (t1=15/16 с, TSA=10 с, t3=15 с, t3n=10 с).
• Совместимость с датчиками пламени (QRB, QRC): Для жидкотопливных горелок с жёлтым пламенем используйте фоторезистивный датчик QRB1, QRB1B, QRB3 или QRB4. Для горелок с голубым пламенем используйте датчик QRC1. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LMO14.111C2) или совместимый аналог (65320023, 04042060, 0005030141, 2020473). Учитывайте, что модель снята с производства; рекомендуется использовать LMO14.111C2C.
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо) совместимы с характеристиками LMO14.111C2. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя. Убедитесь, что детектор пламени затемнён (нет постороннего света), и только после этого подавайте напряжение.
• Специальные замечания для замены LOA на LMO: При замене LOA... на LMO... в сочетании с УФ-мониторингом вспомогательное устройство AGQ1...A27 должно быть заменено на AGQ3...A27. Замена LOA... на LMO... разрешена только после одобрения соответствующим производителем горелки.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Некоторые версии изделия могут быть сняты с производства; уточняйте актуальную информацию у поставщиков.
